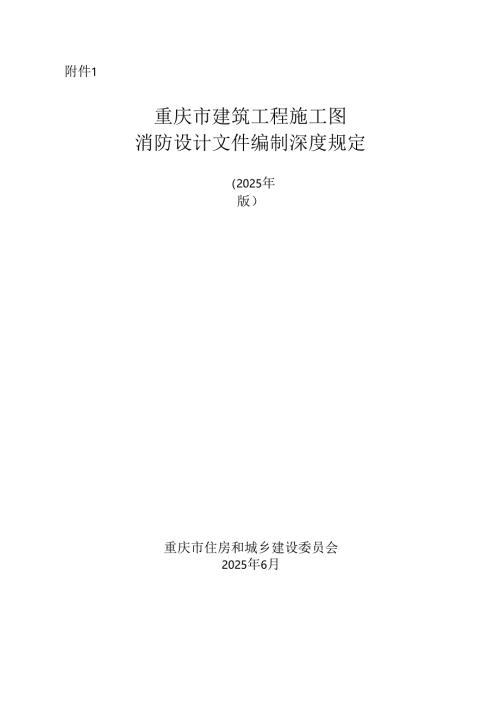

重庆市建筑工程施工图消防设计文件编制深度规定、技术审查要点（2025版）.docx

附件1重庆市建筑工程施工图消防设计文件编制深度规定（2025年版）重庆市住房和城乡建设委员会2025年6月为指导我市建筑工程施工图消防设计文件编制的相关工作，确保建筑工程施工图消防设计质量，结合工作实际，编制本规定，对住房和城乡建设部建筑工程设计文件编制深度规定（2016版）和重庆市建筑工程施工图设计文件编制技术规定（2024版）有关消防内容进行深化。本规定主要内容包括：总则、一般要求、图纸、计算书。其中图纸的内容包括总平面、建筑、结构、建筑电气、给水排水、供暖通风与空气调节，计算书的内容包含结构、建筑电气、给水排水、供暖通风与空气调节。本规定由重庆市住房和城乡建设委员会负责管理，由中煤科工重庆设计研究院（集团）有限公司和中机中联工程有限公司负责具体技术内容的解释。编制单位：中煤科工重庆设计研究院（集团）有限公司中机中联工程有限公司起草人员：徐诗童康骏程予川邱玲王仁华黄小玲糜斌裴晴胥标沃永刚朱海苍苏碧军杨第代碧伦张亮郭帆王俊史宏钊陈恩宇李智军廖地建罗书勇范越沈小娟王竞彭薇娜李杉审查专家：廖曙江刘翔龙广海陶继仲王大高盛国荣1总则1.0.1为了进一步规范我市民用建筑、工业建筑工程施工图消防设计文件的编制和管理工作，保证消防设计文件的质量和完整性，并满足安全适用、技术先进、经济合理的要求，依据国家及我市有关规定，结合工作实际，编制本规定。1.0.2本规定适用于我市民用建筑、工业建筑工程（新建、改建、扩建）（以下简称“建筑工程”）的施工图消防设计。1.0.3建筑工程施工图消防设计文件应按照建设工程法律法规和国家工程建设消防技术标准进行编制，不得违反国家工程建设消防技术标准强制性条文以及带有“严禁”、“必须”、“应”、“不应”、“不得”的非强制性条文。1.0.4设计单位应具有相应资质，设计人员应具有相应资格。1.0.5本规定的编号与重庆市建筑工程施工图设计文件编制技术规定（2024版）相关章节保持一致。2一般要求2.0.1建筑工程施工图消防设计应符合现行建设工程法律法规、国家及我市工程建设消防技术标准的要求。2.0.2既有建筑改造工程的施工图消防设计应符合现行国家工程建设消防技术标准的要求，条件确不具备的，不应低于原建造时的消防设计标准的要求。国家及我市另有规定的，从其规定。2. 0.3设计说明中提出的技术要求应当与设计图纸的内容一致。2.0.4所选用的消防产品和满足防火性能要求的建筑材料、建筑构配件、设备，应符合现行建设工程法律法规、国家及我市工程建设消防技术标准。3图纸3. 1总平面4. 1.6消防分析图1在总平面图的基础上，标明建筑防火设计高度；重点表达场地内消防车道、消防回车场、消防车登高操作场地的布置，包括以下内容：1）消防车道宽度、标高、坡向、坡度、转弯半径；2）尽端消防车道长度；3）消防回车场的控制标高、坡向、坡度、定位及尺寸；4）消防扑救面长度；5）消防车登高操作场地的控制标高、坡向、坡度、定位及尺寸；6）消防车道、消防车登高操作场地与建筑的间距；7）消防车道、消防车登高操作场地与外围道路连接情况。2标明发电机房、消防水池及泵房、消防控制中心的示意位置；有泄爆要求的建筑物标注泄爆口位置。3除有特殊要求的建筑和甲类厂房外，标明外墙消防救援口位置示意。4标明消防车出入口、消防车道、消防车登高操作场地的标识；标明建筑各人员出入口位置、消防电梯出入口位置、车库及停车场出入口位置；设置人员集散场地的标注出场地的名称、面积、人均面积指标、可集散人数。5明确建设用地周围的环境情况，如生产、储存、经营易燃易爆化学危险品等重要场所的相关情况。6说明1）注明消防车道、消防车登高操作场地及其下面的管道、暗沟、水池、生化处理构筑物及地下车库顶板（包括设于架空绿地中消防车登高操作场地的覆土层）能承受消防车的最大荷载；表达外围道路、对外连接情况；2）消防车登高操作场地与建筑之间不应在施工图设计阶段及下阶段深化设计及施工中出现妨碍消防车停靠和操作的障碍物，如花池、树池、高大乔木、架空管线等；3）表述建筑防火间距情况,项目存在防火间距减小或贴临布置时,说明采取防火措施的情况；表述消防控制室、消防水池、发电机房等消防设施设置位置情况（可列表表达）；表述建设用地周围的特殊情况（如生产、储存、经营易燃易爆化学危险品等重要场所的相关情况）；4）项目存在复杂地形、复杂组合平面时，说明建筑高度的起算标高、楼栋关系及防火分类等情况；5）通过审查后的消防分析图方可作为下阶段园林景观设计和场区内道路、生化池、管线等设计条件和依据;6）分期建设的项目消防总平面图应表达整个项目的消防设计。3.2建筑3.2.3设计说明10建筑防火设计D说明消防设计依据：建筑专业设计所执行的主要法律法规以及其他相关文件，所采用的主要标准（包括标准的名称、编号、年号和版本号）；初步设计、特殊消防设计、专家咨询、论证的意见（如有）；建设单位提供的有关使用要求或生产工艺等资料；业主的设计委托书或设计合同；2）简述建筑物消防计算高度、层数、建筑规模、车库的停车位数量（当量）、剧院、体育场馆等场所的座位数、建筑物防火分类、耐火等级、火灾危险性类别，可用各子项建筑物的消防特征一览表进行描述（表3.2.3-2）；表3,2.3-2项目建筑物消防特征一览表序号建筑编号或名称使用功能层数建筑高度（m）防火设计高度（m）建筑防火分类建筑类别的规模分类或等级耐火等级建筑面积（HID占地面积面）灭火器配置场所是否设置自动灭火系统备注地上地下火灾种类危险等级123注1：建筑高度按民用建筑通用规范GB55031-2022第3.2章确定；防火设计高度为消防计算高度，按现行建筑设计防火规范GB50016附录A确定；建筑类别的规模分类或等级按专业类型的规范上分类确定（如：汽车库注明为I类、II类还是11I类、IV类），专业类型的规范上没有分类或等级的可不填写；备注栏中应明确住宅的套数，车库的停车位数，剧院、体育场馆等场所的座位数，医院、宿舍床位数，旅馆客房数，图书馆、书库的藏书量等特征性指标；注2：坡地建筑应根据实际分段情况完善上表描述；注3：此表格可与建筑项目主要特征表合并描述。3）说明建设用地周围的特殊情况，如生产、储存、经营易燃易爆化学危险品等重要场所的相关情况；4）简述建筑物内部防火分区、防烟分区的划分；防火墙、防火隔墙耐火极限，防火墙的下部结构基础或梁设置情况；5）简述安全疏散相关情况（楼梯形式、楼梯及安全疏散口的位置、数量、宽度、疏散距离等）；6）简述消防电梯的技术性能要求，如防水、排水、电梯井壁的耐火性能和防火构造、轿厢内装修材料等；7）简述防火门、防火窗、防火卷帘、防火玻璃墙的性能要求，常开、常闭防火门的设置要求；孔洞、竖井、电气管线及桥架、防排烟系统管道、通风及空调系统管道的防火及防火封堵要求；6）简述灭火器的设置情况（包括灭火器的类型、型号、设置数量、保护距离等）；7）简述建筑室内装饰材料、保温材料、外装饰材料的防火要求（可在建筑室内外材料及装修做法表做具体说明）；8）简述建筑消防救援口的设置情况及技术要求；9）简述避难层（间）等避难设施的设置情况（视项目情况进行说明）；10）说明建筑的防爆、泄压措施（视项目情况进行说明）；11）说明天桥、栈桥和管沟的防火构造（视项目情况进行说明）；12）对开展消防设计专家技术咨询会的项目，补充咨询会解决的技术疑难问题的会议结论。3.2.4平面图15消防设计内容D标注建筑防火分区的名称及面积、房间名称或功能,生产或储物空间标注面积及火灾危险性类别，当出现不同火灾危险性时,应注明相应比例；表达安全疏散楼梯、安全出口、疏散走道、消防电梯，标注门净高净宽、前室净宽及面积；表达平面或空间的防火、防烟分区分隔位置和分隔物；人员密集场所应标注主要、次要疏散通道,标注通道最小净宽；应绘制防火分区示意图，表达分区名称及面积、安全疏散出口位置及最远疏散距离；2）需要计算疏散宽度的楼层及房间应在平面图上表达疏散宽度计算及判定结果，包括设计依据、人员密度系数、百人宽度系数、楼层总疏散宽度、各分区疏散宽度，分区之间相互借用疏散宽度等情况；3）需设置消防救援口的建筑，楼层标注消防救援口的位置；4）标明高度大于54米的住宅建筑安全房间设置情况，高度大于100米的高层建筑、高层病房楼、三层及三层以上总建筑面积大于3000Itf的老年人照料设施等建筑的避难区或避难间设置情况；5）标注住宅建筑外墙上相邻户开口之间的墙体宽度，标注楼梯间、前室外墙窗口与相邻洞口间距，标注防火墙两侧的门窗洞口间距；6）大于20000Itf的地下商店，表达防火分隔措施（防火墙、下沉式广场、防火隔间、避难走道等）；7）采用自然排烟的房间，标出房间储烟仓内可开启外窗的有效排烟面积要求并列出有效排烟面积计算及判定结果；采用自然补风的房间，标出房间储烟仓以下自然补风口的位置、设计有效面积；自然排烟窗口设于高位不便操作时，表达手动开启装置的要求；8）采用防火门、防火窗、防火卷帘、防火玻璃墙的位置，标明其等级或耐火极限，防火门标明常开或常闭；防火门窗，宿舍、老年照料设施、旅馆建筑等疏散门表达相关要求（烟密闭性能、自动关闭等）；除中庭外，防火分隔处采用防火卷帘时，标注防火卷帘的总长度及比例；9）若建筑为组群关系时，示意整体建筑群拼接关系（可采用缩略图表示）；10）表达工业建筑内中间仓库、总控制室、办公室、休息室等场所的布置；11）标明建筑内消防控制室、消防水泵房、油浸变压器室、多油开关室、高压电容器室、柴油发电机房、锅炉房、歌舞娱乐放映游艺场所、托儿所、幼儿园的儿童用房、老年人照料设施、儿童活动场所等布置位置、厅室建筑面积；12）标明建筑物内设置的自动扶梯、中庭、敞开楼梯或敞开楼梯间等上下层相连通的开口布置位置、防火分隔措施；同一梯间地上地下楼梯段完全分隔；13）标明防火墙、防火隔墙、防火挑檐的设置部位；14）标明屋顶、闷顶材料和闷顶内的防火分隔和入口设置；15）标注灭火器设置位置、类型、规格、数量；16）建筑高度大于250米的工业与民用建筑在图纸中明确屋顶设置的直升机停机坪位置；注明直升机停机坪与周边突出物的距离、出口数量和宽度的设置情况；17）标明消防控制室、消防水泵房、电气消防设备室等特殊场所的防水淹措施，储油间防油流散措施；18）标明锅炉房、燃气厨房、有爆炸危险的厂房、仓库等防爆泄压设计；19）标注应急排烟窗、应急排烟排热设施、防排烟系统要求的开窗、开洞、风口的位置、尺寸或面积，设置的应急排烟窗标明具备手动和联动开启功能，手动开启装置设置在距地面高度1.3111.5m的位置。3.2.5立面图3建筑的总高度、楼层位置辅助线、楼层数和标高以及关键控制标高的标注，如屋顶及屋顶高耸物、檐口（女儿墙）、室外地面等主要标高或高度；外墙的留洞标明尺寸与标高或高度尺寸（宽X高X深及定位关系尺寸）。4需设置消防救援口的建筑、标注消防救援口的位置、净空尺寸。10采用机械加压送风系统、机械排烟系统的封闭楼梯间、防烟楼梯间、避难层（间）外窗位置、尺寸；楼梯间、防烟前室、合用前室、
