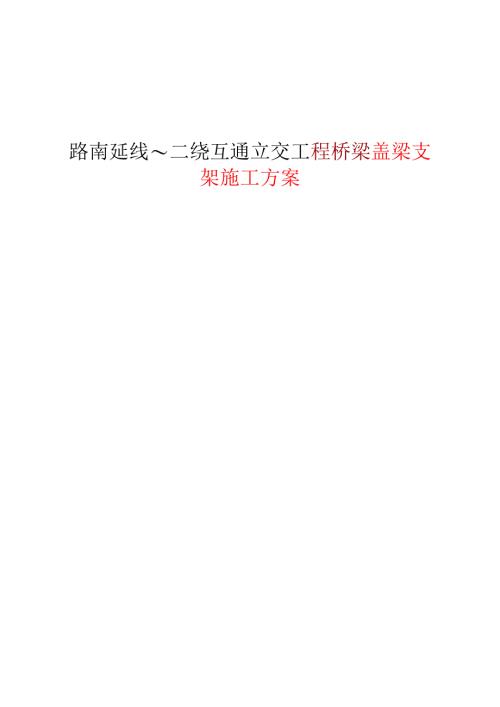

路南延线～二绕互通立交工程桥梁盖梁支架施工方案.docx

路南延线二绕互通立交工程桥梁盖梁支架施工方案1编制依据及范围-1-1.1编制依据-1-1. 2编制范围-1-2概况说明-1-3施工布署及施工安排-2-3 .1施工总体安排-2-4 .2施工组织机构-2-3. 3施工资源配置-4-4盖梁支架搭设及验算-4-3.1 盖梁支架搭设-4-4. 2盖梁支架验算-6-5支架预压-7-6支架搭设安全技术要求-9-6.1 材料选用和质量要求-9-6.2 支架安装-9-6.3现场搭设要求-9-6.4技术要求-10-7支架安全防护措施-10-8支架拆除安全措施-12-9安全应急预案-12-9.1组织机构及职责-13-9.2事故应急响应措施-13-9.3应急物资-14-9.4通讯联系错误!未定义书签。附件：盖梁施工支架搭设图盖梁支架工程量计算表1编制依据及范围1.1编制依据(1)成都市天府新区红星路南延线-二绕立交施工图；路桥施工计算手册；公路桥涵施工技术规范；现场考察资料；我单位在以往类似工程施工中获得的施工经验、积累的成熟技术、施工工艺方法等。1.2编制范围本方案适用于成都市天府新区红星路南延线-二绕立交工程桥梁主线桥及匝道桥墩盖梁施工。2概况说明红星路二绕立交工程主线桥长335.3m,匝道桥长469m。共包含程主线桥桥墩60个，匝道桥桥墩16个，桥墩上部设置盖梁。主线桥墩盖梁设置时墩顶纵向贯通设置，设置高度最低处为L8米，盖梁与桥面同横坡，均为L5%,纵桥向宽度一般为L4米、2米两种，在交界墩位置宽度为2.3米。匝道桥盖梁设置高度最低处1.6米，盖梁顶面设置2%的横坡。主线桥盖梁设置时需对其进行纵向预应力张拉，纵向预应力钢束采用fii5.2低松弛钢绞线，标准强度为fpk=1860Mpa.施工时，采用满堂支架施工。其设置相关参数见表2-1、2-2所示：表2T主线桥预应力盖梁设置参数表位置墩号盖梁长111设置宽m设置高m承台顶至墩身高m备注低端高端主线桥左幅1号29.921.82.2353.5左幅2号29.721.82.2323.75左幅3号29.71.41.82.2325.75左幅4号29.721.82.23210左幅5号29.862.31.82.23410.75左幅6号31.4321.82.25811.5左幅7号26.22.31.82.1810.25左幅8号26.221.82.189左幅9号26.221.82.184.75左幅10号26.22.31.82.183.25左幅11号26.221.82.182.5左幅12号26.221.82.182.5右幅1号30.2321.82.243.5右幅2号29.7821.82.2333.75右幅3号29.71.41.82.2325.75右幅4号29.7521.82.23310右幅5号29.962.31.82.23610.75右幅6号31.5321.82.25911.5右幅7号26.22.31.82.1810.25右幅8号26.221.82.189右幅9号26.221.82.184.75右幅10号26.22.31.82.183.25右幅11号26.221.82.182.5右幅12号26.221.82.182.5表2-2匝道桥盖梁设置参数表位置墩号盖梁长m设置宽m设置高m承台顶至墩身高Hl备注低端晨I端C匝道Cl5.82.31.61.70213C26.621.81.61.71812.5C37.31.81.61.73211.5C47.32.31.61.7328.25C57.31.81.61.7329.5C67.31.81.61.7324.25D匝道Dl6.681.81.61.725.25D25.82.31.61.7025.75P匝道Pl5.31.81.61.6663P25.31.81.61.6664P35.31.81.61.6665Q匝道Ql5.31.81.61.6663.5Q25.31.81.61.6664.25Q35.31.81.61.6663.75K匝道Kl5.81.81.61.7027.25K25.81.81.61.7027.53施工布署及施工安排3.1 施工总体安排根据总体施工进度安排，施工时，应先进行右幅主线桥盖梁支架的施工，左幅亦进行施工，最后进行匝道盖梁的施工。其中主线桥盖梁结构施工时间为：2013年7月252013年8月25日，匝道盖梁施工时间为2013年8月15日2013年9月8日，而施工时需先进行支架搭设，盖梁施工整体施工时间为60天。3.2 施工组织机构组织机构及职责为了实现项目经理部管理目标，项目经理部已设立管理机构，成立专门职能部门，配备合格人员，将管理目标分解到各职能部门和有关的人员，并通过多种渠道,广泛宣传，把项目经理部管理目标落实到各项管理活动中去，确保全体员工理解管理目标的内涵。组织机构及人员配置连续梁一队连续梁二队连续梁三队连续梁三队连续梁五队连续梁六队图3-1组织机构图检验试验机构根据相关规定，试验检测30%由成都市质监站指定的检测机构检测，70%的检测为外委，抽样送检由施工单位完成。根据此要求，项目部设置试验室，负责拌合站混凝土质量的控制；工区在现场设置标养室，负责现场的碎养护及取样送样工作。其主要职责如下：a贯彻实施试验检测的管理条例，遵守试验检测工作的各项管理制度及办法。b负责现场施工质量控制的全过程检测和试验。承担混凝土原材料常规检验，钢筋及钢筋焊接力学性能检验，混凝土拌合物性能试验等工作。C参加工地前期施工调查、取样工作，协助选定工程所需的各种材料。d办理试验室各种试验仪器的选型、检定及校准等工作。e参加有关工程质量检查并为出现的质量事故的调查提供试验依据。f认真执行质量手册，在检查中发现因施工失控而严重影响工程质量的现象有权予以制止或给予相应处罚。g提供完整的试验原始资料与报告，为工程竣工验收和验工计价提供依据。h结合科研、施工需要进行必要的试验研究，并及时提供成果报告，强化施工现场试验管理和监督。i负责试验室试验检测、计量仪器设备的使用、日常维护、保养和周期检定工作。建立试验检测仪器设备档案，遵守仪器设备管理制度和操作规程。J负责提供施工现场各种工序试验数据，以检测数据指导生产。3.3 施工资源配置施工人员投入根据施工需要，考虑配置施工管理人员2人，质检人员2人，测量及实验人员共5人，普通工人15人（基础碎铺面、盖梁支架搭设），共24人。施工机械配置施工机械配置见表3T所示：表3-1施工机械配置表序号设备名称型号数量国别制造年份额定生产备注规格产地功率能力1灌车9m34山东工程机械厂20079m32装载机3m32天水风动机械有限公司20103平板车20t12009架管运输4压路机25t14盖梁支架搭设及验算二绕立交桥梁盖梁工程由于主线桥盖梁部分碎量大、墩位高、同时跨越多个桥墩，在此结构施工中将作为重点进行施工及控制。本桥盖梁设计为C40钢筋碎结构，在主线桥1-6#桥墩位置盖梁采用六柱支撑设计，墩柱间净距2.853.46m,7-12#桥墩位置盖梁采用四柱支撑设计，墩柱间净距6.7m。4.1 盖梁支架搭设在盖梁施工前，可提前进行基础碎硬化施工，碎硬化按支架法现浇梁方案进行施工。施工时，墩柱现浇施工完成，待强度达到90%之后，搭设支架。支架分为受力支架、防护架、脚手架，使用中48*3.5mm钢管搭设碗扣式支架以完成盖梁的支模及混凝土浇筑，受力支架搭设范围为盖梁周边增加1m,高度为承台与盖梁底面的高度，脚手架与受力支架分开，（间距15Cm）沿受力支架周边单独搭设，搭设宽度为L2m,高度同受力支架，防护支架搭在脚手架之上，高度为结构物顶高+L2m,沿脚手架外边搭设。盖梁支架自支架进场至支架退场，使用周期为60天。具体见下表盖梁模板采用12Iml厚竹胶板，IOCIIl*10Clll方木加肋，支架总高515m,立杆横纵间距为60cm,大小横杆横向间距为60cm,步跨为1.2m,支架顶采用IOCm*10Cm方木纵向通长铺底，后采用IOCm*10CIll方木横向均布铺设，间距为20cm,支架顺桥方向设计拉锁，以保证支架的稳定性，拉锁间距为3-5m,支架搭设过程中在桥墩前方设置一处爬梯，爬梯过人宽度60cm,使用2cm厚木板铺设，坡度为22。，具体结构见图3-1及3-2o图3T盖梁支架搭设结构横断示意图爬梯图3-2盖梁支架搭设结构纵断示意图4.2 盖梁支架验算支架验算参考人民交通出版社出版的路桥施工计算手册。小横杆计算纵向间距60cm,横向间距60Cnb小横杆计算跨径为L2m,忽略模板自重，顶板厚度为1.8m,钢筋混凝土容重按25kNm3取纵向单位长度内混凝土重量为：g=0.6×1.8×25=27kNm倾倒混凝土和振捣混凝土产生的荷载按照2kNm2计算。横向作用在小横杆上的均布荷载为：G=g+2×2×0.6=27+2.4=29.4kNm弯曲强度：i=(29.4X6002)/(10×5.078×103)=197MPa<i=215MPa,满足要求。抗弯钢度：f=(29.4×6004)/(150×2.1X105×1.215×105)=0.94mm<f=3mm,满足要求。大横杆计算立杆纵向间距为0.6m,大横杆计算跨径为0.6m,现按3跨连续梁进行计算：小横杆传递集中力F=29.4×0.6=17.64kN最大弯矩Mmax=O.267×17.64×0.6=2.826kNm弯曲强度：i=(2.826×106)/(5.078×103)=573Mpa挠度：p=l.883(16740×10002)/(100×2.1×105×1.215X105)=0.012mm<3mm立杆计算立杆承受由大横杆传递来的荷载，因此C=16.74kN,由于大横杆步距
