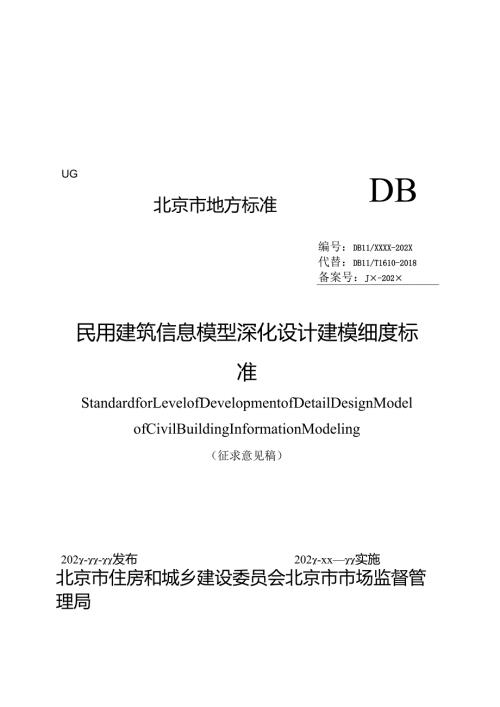

UG北京市地方标准DB编号：DB11/XXXX-202X代替：DB11/T1610-2018备案号：J×-202×民用建筑信息模型深化设计建模细度标准StandardforLevelofDevelopmentofDetailDesignModelofCivilBuildingInformationModeling（征求意见稿）202-发布202-xx实施北京市住房和城乡建设委员会北京市市场监督管理局北京市地方标准民用建筑信息模型深化设计建模细度标准StandardforLevelofDevelopmentofDetailDesignModelofCivilBuildingInformationModeling编号：DB11XXXX-2O1X备案号：JX-201×主编单位：中建三局集团有限公司北京城建集团有限责任公司北京城建科技促进会批准部门：北京市市场监督管理局施行日期：20义）年X月X日201X北京1刖百根据北京市市场监督管理局关于印发2023年北京市地方标准修订项目计划（第三批）的通知（京市监函2023）149号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考国内相关标准，并在广泛征求意见的基础上，制定本标准。本标准的主要技术内容：1总则；2术语；3基本规定；4结构工程；5暖通空调工程；6给水排水、消防工程；7电气工程；8室内装修工程；9室外装修工程；10屋面工程；11幕墙工程；12智能化工程；13动力系统工程；14室外工程。本次修订的主要技术内容：L根据分部分项工程划分标准和参考BIM国家设计标准，对原标准章节进行重新调整和整合，增加了“智能化系统工程”、“动力系统工程”和“室外工程”；2 .对标准“总则”、“术语”和“基本规定”章节部分条文内容进行修改。3 .按照目前民用建筑深化设计阶段实际需求和建筑行业发展趋势，对原标准第4T4章节内容，主要是模型元素、几何信息和非几何信息等内容进行删除、补充和更新。本标准由北京市住房和城乡建设委员会和北京市市场监督管理局共同管理,北京市住房和城乡建设委员会归口、组织实施，并组织标准编制单位对具体技术内容进行解释。执行过程中如有意见或建议，请寄送北京城建科技促进会（地址：北京市西城区广莲路1号建工大厦9层，邮编100O55；电话：010-63989081；电子邮箱:cjhbzb）。本标准主编单位：中建三局集团有限公司北京城建集团有限责任公司北京城建科技促进会本标准参编单位：北京优比智成建筑科技有限公司中国建筑一局（集团）有限公司中国建筑第八工程局有限公司北京建工集团有限责任公司北京城建二建设工程有限公司北京万兴建筑集团有限公司北京市大兴区建设集团有限公司中国建筑第二工程局有限公司中国建筑第四工程局有限公司中国建筑第五工程局有限公司北京城建七建设工程有限公司中航建设集团有限公司北京城建十六建筑工程有限责任公司北京城建北方集团有限公司北京城建亚泰建设集团有限公司上海宝冶集团有限公司北京房修一建筑工程有限公司北京宇航建筑工程有限公司本标准主要起草人员：许立山陈利敏尹强蒋凯何景苏侯博孟阳赵欣张啸池万仁威张博杨震卿白纯钢闫续通宋萍萍付亮霍婷婷慎旭双穆美君赵文娟王鸿翔刘汝超樊子烁李维杰赵旭辉宋友民王崇波于涛赵斌郭敏张思维李爽李琨本标准主要审查人员:1总则12术语23基本规定34结构工程43.1 地基与基础43.2 现浇混凝土结构93.3 装配式混凝土结构143.4 砌体结构183.5 钢结构193.6 木结构213.7 索膜结构225暖通空调工程246给水排水、消防工程267电气工程288室内装修工程309室外装修工程3510屋面工程3611幕墙工程3812智能化工程423.8 1信息设施系统423.9 2建筑设备管理系统443.10 公共安全系统443.11 火灾自动报警控制系统463.12 机房工程4813动力系统工程5114室外工程55本标准用词说明58附：条文说明59Contents1 Generalprovisions12 Terms23 Basicrequirements34 Structuralengineering44.1 Foundationandsubstructure44.2 Cast-in-placeconcretestructures94.3 Prefabricatedconcretestructures144.4 Masonrystructure184.5 Steelstructures194.6 Timberstructures214.7 Cable-membranestructures225 Heating,ventilation,andairconditioningengineering246 Watersupply,drainage,andfireprotectionengineering267 Electricalengineering288 Interiorfinishingworks309 Exteriorfinishingworks3510 Roofingworks3611 Curtainwallengineering3812 Intelligentengineering4212.1 Informationinfrastructuresystem4212.2 Buildingequipmentmanagementsystem4412.3 Publicsafetysystems4412.4 Automaticfirealarmcontrolsystem4612.5 Computerroomproject4813 Powersystemengineering5114 Externalworks55Explanationofwordinginthisstandard58Addition:Explanationofprovisins591总则.o.为规范和引导民用建筑工程深化设计模型的建模细度，提高模型质量和应用效率，编制本标准。1.0.2本标准适用于北京市行政区域内新建、改建、扩建民用建筑工程深化设计模型的建模细度。1.0.3深化设计模型的建模细度除应符合本标准外，尚应符合国家和北京市现行有关标准的规定。2术语2.0.1建筑信息模型buildinginformationmodeling,buildinginformationmodel(BIM)在建设工程及设施全生命期内，利用数字化技术对其物理和功能特性进行表达，并依此设计、施工、运营的过程和结果的总称。简称模型。2.0.2深化设计模型detaildesignmodel在设计交付模型的基础上，按照施工的需要对模型进行细化、补充、完善所形成能达到施工应用深度的建筑信息模型。2.0.3几何信息geometryinfbrmation体现模型元素的形状尺寸、构件组成、空间位置的属性信息。2.0.4非几何信息non-geometryinformation除几何信息外其他反映模型元素属性的各类信息。3基本规定3.0.1深化设计模型内容应包含结构工程、暖通空调工程、给水排水、消防工程、电气工程、室内装修工程、室外装修工程、屋面工程、幕墙工程、动力系统工程、室外工程。3.0.2深化设计模型宜在施工图或施工图设计模型基础上，根据深化设计要求通过新建、修改、细化等工作形成。3.0.3深化设计模型宜基于同一基点进行创建，并根据施工工序和工艺要求进行拆分或合并。3.0.4特殊节点深化设计模型可新建模型作为独立成果应用。3.0.5深化设计模型细度应包含模型元素、与该模型元素对应的几何信息和非几何信息。3.0.6用于预制加工、开展工业化生产的深化设计模型，其非几何信息应记录构件的制造、运输及安装相关信息，宜符合生产设备的数字化交付的要求。3.0.7深化设计模型宜包括创建者与更新者、创建和更新时间、所使用的软件与版本等可追溯信息。3.0.8深化设计模型应使用开放或兼容的数据格式进行模型数据交换。3.0.9深化设计模型创建所采用软件应具备可视化展示、空间协调、工程量统计、深化设计出图、信息录入和报表生成等功能。3.0.10所有专业深化设计模型创建宜采用统一的坐标系、原点和度量单位。4结构工程4.1 地基与基础4.1.1 地基与基础深化设计模型应包括地基、基础、土方工程和基坑支护工程。4.1.2 地基深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.1.2的规定。表4.1.2地基深化设计模型细度内容模型元素几何信息非几何信息天然地基地基土土体天然地基设计标高土体分层厚度、分布范围各层土体类型、土质地基土承载力设计值、地基强度强夯地基强夯影响范围土体强夯起始标高强夯终止标高土体分层厚度、分布范围各层土体类型、土质地基土承载力设计值、地基强度挤密地基天然地基土挤密土体地基设计标高土体分层厚度、分布范围 各层土体类型、土质 地基土承载力设计值、自然含水率、天然密度、最大干密度、换填后密度 挤密土的土质换填地基换填后土体地基设计标高换填厚度、范围、分层信息原状土各层土体类型、土质换填土体的自然含水率、天然密度、最大干密度、压实度等信息换填后地基承载力设计值4.1.3 基础深化设计模型所包含的内容、模型元素、几何信息和非几何信息应符合表4.1.3的规定。表4.1.3基础深化设计模型细度内容模型元素几何信息非几何信息灌注桩基础钢筋笼混凝土注浆管声测管 灌注桩尺寸、定位信息 复杂节点钢筋尺寸及定位 注浆管、声测管的尺寸、数量、定位灌注桩受力类型、桩端持力层、承载力设计值混凝土强度等级、抗渗等级钢筋材质、等级注浆压力值预制桩基础预制桩桩体吊环接长装置预制桩尺寸、分段长度、总长度、定位复杂节点钢筋、钢绞线尺寸及定位预制桩受力类型、桩端持力层、承载力设计值灌注桩受力类型、桩端持力层、承载力设计值混凝土强度等级、抗渗等级钢筋、钢构件、钢绞线材质、等级混凝土基础复杂节点钢筋模型 混凝土 结构缝 预留预埋 基础尺寸及定位信息 钢筋、混凝土布置位置 结构留缝位置 预留预埋尺寸及定位信息混凝土强度等级、抗渗等级钢筋材质、等级 预埋件预留洞对应专业 混凝土防水等级 节点防水构造主材质砌体基础砌体模型钢筋预留预埋砌块尺寸及定位信息灰缝厚度预留预埋尺寸及定位信息砌块材质砂浆材质系统类型混凝土强度等级钢管混凝土结构基础钢管混凝土螺栓预埋件栓钉 钢管尺寸及定
