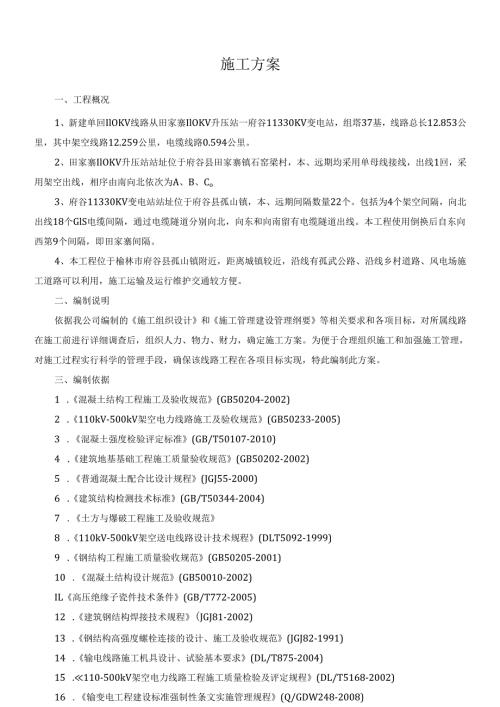

施工方案一、工程概况1、新建单回IlOKV线路从田家寨IlOKV升压站一府谷11330KV变电站，组塔37基，线路总长12.853公里，其中架空线路12.259公里，电缆线路0.594公里。2、田家寨IlOKV升压站站址位于府谷县田家寨镇石窑梁村，本、远期均采用单母线接线，出线1回，采用架空出线，相序由南向北依次为A、B、Co3、府谷11330KV变电站站址位于府谷县孤山镇，本、远期间隔数量22个。包括为4个架空间隔，向北出线18个GlS电缆间隔，通过电缆隧道分别向北，向东和向南留有电缆隧道出线。本工程使用倒换后自东向西第9个间隔，即田家寨间隔。4、本工程位于榆林市府谷县孤山镇附近，距离城镇较近，沿线有孤武公路、沿线乡村道路、风电场施工道路可以利用，施工运输及运行维护交通较方便。二、编制说明依据我公司编制的施工组织设计和施工管理建设管理纲要等相关要求和各项目标，对所属线路在施工前进行详细调查后，组织人力、物力、财力，确定施工方案。为便于合理组织施工和加强施工管理，对施工过程实行科学的管理手段，确保该线路工程在各项目标实现，特此编制此方案。三、编制依据1 .混凝土结构工程施工及验收规范(GB50204-2002)2 .110kV-500kV架空电力线路施工及验收规范(GB50233-2005)3 .混凝土强度检验评定标准(GB/T50107-2010)4 .建筑地基基础工程施工质量验收规范(GB50202-2002)5 .普通混凝土配合比设计规程(JGJ55-2000)6 .建筑结构检测技术标准(GB/T50344-2004)7 .土方与爆破工程施工及验收规范8 .110kV-500kV架空送电线路设计技术规程(DLT5092-1999)9 .钢结构工程施工质量验收规范(GB50205-2001)10 .混凝土结构设计规范(GB50010-2002)IL高压绝缘子瓷件技术条件(GB/T772-2005)12 .建筑钢结构焊接技术规程(JGJ81-2002)13 .钢结构高强度螺栓连接的设计、施工及验收规范(JGJ82-1991)14 .输电线路施工机具设计、试验基本要求(DL/T875-2004)15 .110-500kV架空电力线路工程施工质量检验及评定规程(DL/T5168-2002)16 .输变电工程建设标准强制性条文实施管理规程(Q/GDW248-2008)17 V关于印发输变电工程安全文明施工标准的通知，附件输变电工程安全文明施工标准(Q/GDW250-2009)四、基础工程施工4.1、 施工方法在施工过程中，采取加热砂、水等原材料，保证混凝土的入模温度；或直接使用商碎站的商碎作为基础碎，使用防冻剂和速凝剂，确保在低温下现浇基础的质量。在养护期间，采取覆盖保暖物、基坑内加热的方法保证混凝土养护期间的养护温度；拆模回填后，仍然需要对基础外露部分覆盖保暖物，保证混凝土的后期凝固。4.2、 钢筋绑扎1)、桩的钢筋绑扎按设计规格、尺寸。焊接牢固，将主立筋平均分布在加劲筋周围焊接牢固，外加焊接箍筋。2)、有底筋即先扎底筋，在扎立柱筋及箍筋，钢筋绑扎应按图分主筋、次筋、箍筋及尺寸均匀布置，每个交叉点应绑扎牢固。3)、钢筋绑扎前要按基础中心线摆设，绑扎后重新校正钢筋中心与基础中心位置，同时垫好底板筋及主筋保护层的碎垫块。4)、地脚螺栓按设计规格、尺寸用电焊机焊接牢固，螺栓间距误差控制在2mm之内，螺栓顶面误差控制在5mm之内，整组地脚螺栓应焊接垂直，安装时地脚螺栓中心与基础中心温合，其误差不得超过规范标准。4.3、 模板安装碎浇制前要打好各台阶模板位置高桩，每台阶控制2到4点，以便控制硅量。模板安装时，应核对设计施工图纸得规格尺寸，防止错用模板，模板制好后应按图分中校正，同时用支撑木固定，每个方面不得少于5点。44、混凝土浇制支模后需过夜时应对基坑用蓬布加以遮盖，以免雨雪侵入及基坑内坑壁和坑底冻伤。骨料应用蓬布等进行遮盖，使其清洁，不得含有冰、雪、冻块及其他易冻裂物质。严格控制水灰比，用水量应扣除由于骨料带入的水份。混凝土浇筑前应清除搅拌台及基坑内的冰雪、结霜及其它杂物。首次使用搅拌机时，应用水进行冲洗滚筒。并运转10分钟，将滚筒内的结霜、冰雪等残余物冲洗干净后，再拌和混凝土。每罐混凝土的搅拌时间不得小于135秒。混凝土拌和物出料温度不宜低于8。C,入模温度不得低于5。C,当气温较低，正常拌制无法证混凝土入模温度时，宜采用加热水的方法（施工现场使用锅炉加热），水加热的最高温度以不超过65为宜，其上料顺序为水、碎石、砂，最后再加水泥。当用加热的水搅拌混凝土后其出料温度和入模温度不能满足要求时，需要加热砂和石头的方法保证混凝土的入模温度。炒砂和石应搭设炒料台，炒料台应使用角钢、钢管和钢板搭设牢固，并且能够承载2-3盘混凝土用砂或石的重量。浇制现场应由质检员（兼职）测量各种原材料温度（测水、水泥、砂、碎石）及混凝土拌和物的出料和入模温度。混凝土拌和物出料后应及时浇灌，避免较长时间的放置。每个基础腿浇制完毕后，应及时收浆抹面，并将整个坑口用棉帐篷遮盖严实，四周用石块或土块压严实。复核基础的各部尺寸。雨季准备好足够的防御设备。4.5、 碎工艺及强度检查1）、碎在搅拌和浇注过程中，应按下列规定进行检查：检查硅组成材料的质量和用量，每个工作班至少两次；在搅拌地点及浇注地点检查碎的坍落度，每一工作班少两次；在每一工作内，如果碎的配合比由于外界影响而有变动时，应及时检查；碎搅拌时间应随时检查。2）检查硅质量应做抗强度试验，试块是做抗强度试验的，其制作数量应符合下列规定：转角、耐张、终端及悬垂转角的基础，每基应取一组；一般直线塌基础，同一施工班组每5基或不满5基取一组；当原材料变化配合比变更时，应另外制作；当需要做其他强度鉴定时，外加试块的组数由各工程自定。4. 6、混凝土基础养护对现浇基础主要采用加热、蓄热法进行养护。即浇制后用棉帐篷将坑口遮盖严实，并在基础立柱顶面等易受冻部位再加垫稻草或草帘等物，棉帐篷上面覆盖稻草等保暖物，其压实厚度不小于0.3m棉帐篷遮盖时一定要离开基础顶面300三以上，以免结霜冻伤基础顶面，同时用锅炉蒸汽加热或在坑内生火炉加热进行养护，如下图所示。基坑内生火时要注意以下事项：混凝土基础养护示意图当坑内要设置热源时，热源应远离基础面，其距离大于LOm以上；测量温度的人员在进入基坑前应将坑口覆盖物揭开一角待510分钟后再下坑进行测量，并且在坑上要有监护人；设置热源的基坑内，测量温度时温度计应挂在远离热源的地方。试块应与基础同条件养护；设置热源的基坑内，工作人员不得在坑内逗留或睡觉，以防煤气中毒。1 .7、拆模回填冬期混凝土基础拆模时间以混凝土强度达到3.5Mpa为原则。混凝土在5以上养护温度的养护时间不少于7天；基础拆模后回填时必须在一天内将基础回填完毕,若一个工作日内不能回填完时必须继续覆盖棉帐篷继续进行养护；基础回填时，混凝土四周应回填干土并夯实，严禁将冰、雪或冻团回填到基坑内；回填完现浇基础，应在基础立柱顶面上覆盖棉帐篷和不小于0.3m厚的稻草等保暖层，并在稻草上再覆盖一层棉帐篷，用土压牢上层棉帐篷，以防刮风掀掉棉帐篷，基础遭受冻害。2 .8、施工注意事项冬期施工要注意防滑。施工队安全员在施工中实行安全检查、监督和监护，有权制止一切违章作业。雪后必须将施工场地、浇筑平台、基坑的积雪清扫干净，方可施工。基础基坑内用于养护的热源要有专人看守，以免引起火灾。现场看场人员所住帐篷要通风，以防煤气中毒。在冬期施工过程中必须严格控制水灰比。每个施工队（组）应经常收听当地天气预报，掌握天气动态；根据当地的天气预报及室外气温的变化情况，采取上述相应的保温防护措施。五、铁塔工程施工线路方向规定及塔腿编号顺序如1图所示：（大号侧）左转六、铁塔组立对基础的3铁塔基础应符合下列规LBL经过中间验收合格者3 .混凝土强度应不左，解组塔时基础次4一到设计强度的右的要求；七、铁塔组立施工工：E、脚钉位置III1（1）直线塔脚钉均安XAD（2）转角及终端塔规安装在上路角的/侧（呼4高以下）,呼称高以上的脚钉安装在转角外侧。铁塔脚钉弯钩一律朝上（小号侧）上（3）直线耐张塔脚钉安装彳壬线路前进方向的右侧，呼称高以上脚钉安装在前进方向左侧。4 .螺栓规格及穿向（1）铁塔螺栓及脚钉自地面以上8米位置安装防盗帽（以高腿地面为准）（2）铁塔螺栓除防盗螺栓外全部安装防松帽。使用双帽的螺栓不再安装防松帽。（3）螺栓穿向：立体结构水平方向者由内向外；垂直方向者由下向上；铁塔斜面螺栓均由下向上穿。平面结构顺线路方向者由小号侧向大号侧穿入（单面结构）；横线路方向者两侧由线路内侧向线路外侧；中间由左向右（面向大号分左右），垂直方向由下向上穿。5 .与螺栓连接的构件应符合下列规定（1）螺杆应与构件平面垂直，螺栓头平面与构件平面不应有空隙；（2）螺栓紧固并加装扣紧螺母后，螺栓露扣长度要求：单螺母应不少于两扣；双螺母至少应平扣；（3）承受剪力的螺栓，其丝扣部分不得进入联接构件的剪切面内；（4）各构件的螺栓规格应符合设计图纸要求；6 .螺栓的紧固要求（1）铁塔各部件的组装应紧密牢固，交叉构件在交叉处有空隙者，应按设计图纸装设相应厚度的垫片；（2）螺杆和螺母的螺纹有滑扣或螺母棱角磨损严重以至扳手打滑者，应予以更换；（3）铁塔组立后，地脚螺栓螺母必须及时配齐紧固，并采取有效的防松、防盗措施，防止倒塔事故的发生；（4）组塔后铁塔螺栓紧固率应达到96%以上，其紧固程度应符合螺栓紧固力矩标准（如表2）o表2螺栓规格标准扭矩值（N.cm）M124000M168000M2010000M24250005.塔材质量标准和缺陷处理塔材出厂时应根据现行国家标准输电线路铁塔制造技术标准进行验收，对运至桩位的塔材,施工队必严格按照施工图纸进行打捆分料检验，检查内容包括数量、规格、涮锌质量（表面不光滑、有毛刺、滴溜、多余结块、过酸洗或露铁，塔材表面麻面面积不应超过钢材表面总面积的10%,塔材镀锌颜色一致，镀锌层脱落面积小于100nIn且只允许有一处，出现时应做防腐处理），材料弯曲及有无缺料等。发现问题作好记录并及时向项目部和监理代表反映，严把塔材检验关。6,直线铁塔组立完成后，检查铁塔倾斜达优良级标准后即可浇制保护帽，耐张、转角、终端塔在架线分部工程完成后，检查铁塔倾斜达到优良级标准后浇制保护帽；保护帽的混凝土应与塔座板接合密实、平整光滑，且不得有裂缝。7 .铁塔保护帽浇筑规格(1)直线铁塔为600mm×600mm×300mm；(2)耐张、转角、换位铁塔为600mmX600mmX300mm；(3)所有保护帽宽度不得超过基础立柱，如有特殊情况，可上报监理部门予以调整。8 .接地线安装(1)接地体螺丝安装防盗帽；(2)为方便运行单位测试接地电阻值，接地线应预留测试位置，见下图：(3)接地孔安装在D腿正面，依次旋转。八、施工作业准备1 .技术交底工作由于杆塔组立施工高空作业较多，施工前必须做好交底工作，且签订相应的交底书。施工前项目部组织所有施工人员进行学习、熟悉本作业指导书的施工技术方案，技术负责人对有关技术要求、安全施工和质量标准，以及施工难点、危险点进行详细讲解。2 .对
