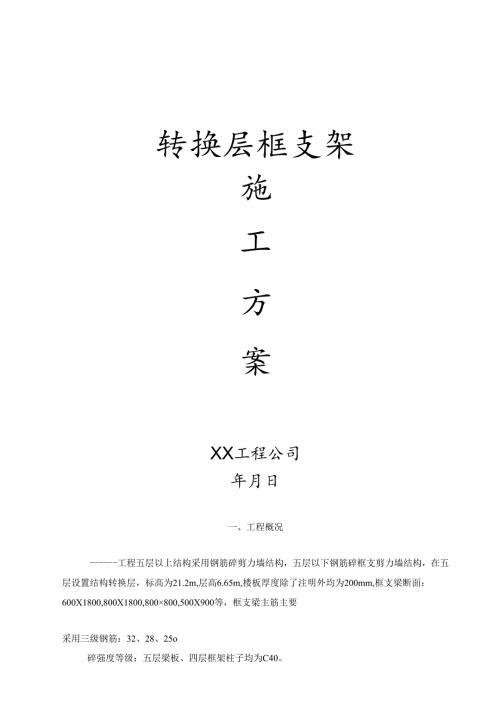

转换层框支架施工方案XX工程公司年月日一、工程概况工程五层以上结构采用钢筋碎剪力墙结构，五层以下钢筋碎框支剪力墙结构，在五层设置结构转换层，标高为21.2m,层高6.65m,楼板厚度除了注明外均为200mm,框支梁断面：600X1800,800X1800,800×800,500X900等，框支梁主筋主要采用三级钢筋：32、28、25o碎强度等级：五层梁板、四层框架柱子均为C40。二、编制依据1.碎结构工程施工质量验收规范GB50204-20022.硅结构设计规范GB50010-20023.建筑工程施工质量验收统一标准GB50300-20014.带肋钢筋套筒挤压连接技术规程JGJ108965.带肋钢筋套筒挤压连接技术及验收规程YB9250936.建筑施工扣件式钢管脚手架安全技术规范JGJ130-20017.工程测量规范GB50026938.建筑施工安全检查标准JGJ59999.工程施工组织设计10.工程施工图纸11.公司技术装备、工程特点和施工现场实际情况。三、施工总体布署L现场施工时，为确保结构安全，四层梁板模板及支架不拆除，五层梁板荷载及施工荷载由四层及三层梁板共同承担。同时，在二层楼面局部加固截面较大框支梁下部位的三层梁板。2 .四层楼面浇筑碎后放线确定框支梁的位置，四层墙、柱模板支设完毕锚入梁面筋，先浇四层墙柱碎至梁底或板底，再浇筑五层梁板碎。3 .框支梁、板支撑主要采用搭设满堂钢管脚手架作为模板支架。4 .避免梁柱纵筋在接头处钢筋层数太多、密度过大影响碎浇筑质量，梁、板钢筋尽可能贯通。5 .四层柱子施工时，必须把斜撑的钢筋锚入柱子内，才能浇筑柱子碎。四、工艺流程斜撑钢筋的锚固一浇筑三层墙柱碎一四层楼板施工一四层碎楼面放线（框支梁位、梁筋线）一搭支撑梁面筋架子、绑扎墙柱钢筋一引测至支撑架上梁位、梁筋线一按线摆放梁面第一排筋一调整柱筋满足框支梁排距一支剪力墙、柱模板一固定柱筋间距一复查梁筋位置、标高一浇筑四层墙、柱碎一支梁底板一绑扎梁筋一支梁侧板、平台板一绑扎板筋一放上部剪力墙线（四层楼板小横杆先松后、再提紧）一插上部剪力墙筋一复查插筋位置（检查梁板支撑系统）一隐蔽验收一浇筑碎五.施工准备1 .技术准备转换层的施工图纸及配套的图集认真理解，碎配合比申请，框支梁钢筋的绑扎顺序，钢筋保护层的保证措施，大梁梁底的清洗措施，大体积碎的浇筑，碎的养护措施，应采取措施确保所有剪力墙插筋的施工质量，安装的预埋、预留及时给予配合，垫块采用钢筋垫块。本工程钢套筒挤压接头要求达到A级性能要求。碎浇灌是在夜间施工时，浇灌碎之前办好一切手续，噪音申请需经过环保局批准。控制好碎的配合比，尽量降低水化热高峰值。2 .准备好充足的人力、材料及机械设备，保证转换层的施工进度和施工质量。3 .转换层总的施工进度时间为30天。六、钢筋工程（一）一般规定：1 .本工程框支层框架抗震等级为一级，框支梁钢筋直径比较大，主筋采用三级钢筋,规格为：32、28、25;梁箍筋：8、10、12、14；腰筋：16、18；拉筋：12;板筋为中14150,钢筋应有出厂质量证明书或检验报告，进场时应按炉批号及直径分批检验，合格后才准用。2 .框支梁纵筋接头采用冷挤压连接，同一截面内接头钢筋截面面积不应超过全部纵筋截面面积的50%,相邻接头间距不应小于40d,接头位置应避开墙体开洞位置。3 .梁高不小于1500的框支梁，其梁侧两侧设04-50的钢丝网，等截面梁相交底筋中有一个方向的保护层大于50三时，梁底设04-50的钢丝网。4 .本工程框支梁根据四层结构布置图，四层梁、板配筋图等图纸，碎施工图平面整体表示方法制图规则和构造详图（OOGIOI）及结构总说明。5 .本层墙、柱施工缝，有框支梁梁腋的留设在梁腋底，浇墙、柱碎前，应将框支梁面筋锚入墙柱内。按线摆放梁面筋，保证框支梁筋的排列，适当调整柱筋间距。框支梁面筋承重支架示意图。（二）钢筋锚固：1. 框支梁的锚固：柱支座W1500时按OOGl（H施工，柱支座1500时，底筋伸入LaE,面筋伸入100O并下弯，下弯长度按OOGl（H要求。框支梁（KZL）面筋的锚固长度40d从梁底算起，二排钢筋伸出支座的长度按OOGl（H示意。以框支梁为支座的框支梁，其面筋伸至支座端且下弯LaEo底筋的锚固长度Md从柱边算起,水平段伸至梁纵筋弯钩段内侧且三0.45LaEo2. 所有腰筋均应锚入支座LaEo框支梁示意图框支柱钢筋锚固长度：水平段长度200修改为LaE;中柱支座时，可以锚入梁内的钢筋则可直接向柱外弯入梁内，不必向内弯；框支柱在上部剪力墙范围内的纵向钢筋应伸入上层剪力墙楼板底。3. 板筋的施工：底筋锚入梁内并伸过中心线不得小于5d,支座长时为15d,面筋尽可能连通，如需搭接在一个截面不应大于25%,板底筋支承于核心筒400厚时，须伸至支座端下弯IOdo（三）钢筋机械连接1.框支梁纵向钢筋不宜有接头，如需接头，采用冷挤压连接，同一截面内接头钢筋截面不应超过全部纵筋截面面积的50%,相邻接头的接头间距不应水于40do接头位置应避开墙体开洞位置。（四）框支梁筋施工1 .二层柱子施工时锚入斜撑的钢筋，三层墙、柱施工缝留设在框支梁底或梁腋底,浇剪力墙、柱碎前，沿框支梁、框架梁纵向搭设框支梁面筋承重架，以承重架小横杆按梁面标高控制面筋标高，将面筋按三层板面梁线和钢筋线排列均匀锚入柱内，并与承重架小横杆绑扎牢固。框支梁面筋承重架示意图2 .面筋直径、规格、数量、位置、标高复核无误后方可浇筑墙、柱碎3 .框支梁穿铁顺序：框支梁模板支设完毕，检查合格后即可绑扎梁钢筋，穿铁顺序确定如下：总的方向是先施工东西方向再施工南北方向，板筋同梁的施工方向。保证南北方向的梁高，与之相交梁加大梁保护层厚度。在梁支座处，应注意纵横方向梁筋相交处，控制梁面标高，并应预留板筋位置及保护层厚度。详见框支梁平面布置示意图4 .钢筋间距、排距的控制：钢筋间距根据设计图纸，用粉笔划线每根钢筋的正确位置，按线绑扎牢固。钢筋排距用同梁宽及梁筋直径的短筋垫铁控制，间距不大于2000o5 .保护层的控制：由于框支梁的钢筋比较密，直径大，普通的垫块容易被压碎，采用与保护层厚度相应直径的钢筋作为垫块，下部焊一块5X60X60的铁块，面刷防锈漆二遍，框支梁加设直径1618的钢筋内撑，两端焊一块60X60X3的铁板，面刷防锈漆二遍。6 .上部结构钢筋插设：框支柱部分纵筋延伸到上层剪力墙楼板底，能通则通，四、五层剪力墙属于加强区，直径大于22的搭接接头错开500o平台模板支设好后，应在木模上弹出轴线并引测到插筋位置作为控制线。待钢筋施工完毕后，于控制线位置焊接不小于14的通长限位钢筋，然后根据设计要求插设上部结构的钢筋并固定。其次墙中的暗柱纵筋在其上部应用箍筋临时绑扎固定好，墙的纵筋在两侧也应用通长水平筋临时绑扎固定。（五）钢筋隐蔽验收钢筋绑扎安装完毕后，应对钢筋安装质量组织检查验收，并对钢筋绑扎分项工程和钢筋焊接分项工程质量进行评定，评定符合要求后，报请监理、建设单位、设计单位、质检单位进行验收。钢筋工程必须经验收合格后，才能进行下道工序施工。七、模板工程（一）模板体系的设计1 .三层剪力墙、柱采用大模板和散拼散拆相结合的施工工艺，因本层框支梁截面高,应严格控制碎的浇筑高度，有梁腋处墙、柱施工缝留在梁腋处，有梁处墙、柱施工缝留在梁底，其余剪力墙留在板底。2 .四层梁板模板工程材料采用：915×1830×18胶合板，40X85刨防，100X100木防，巾48X3.5架管、直角扣件、对接扣件、旋转扣件、钢顶撑。3 .框支梁支撑系统(二)梁模及其支撑计算：以700X2000为框支梁最大截面为计算单元，验算如下：1 .底模承受荷载自重：0.70×0.058=0.041KNM碎自重：0.7X2.0X24=33.6KNM板筋重量：0.28KNM梁筋重量：主筋巾32：52根3.22KNM腰筋：巾16：30根0.43KNM箍筋：巾161.16KNM拉筋：巾120.96KNM=5.801KNM振捣碎产生的荷载标准值：2×1.1=2.2KNM施工时活荷载：2KNM恒荷载系数：L2活荷载系数：1.4总纵向荷载设计值：G=(0.041+33.6+0.28+5.801)X1.2+2.2+2.0×1.4=53.55KNM2.梁底模计算：采用915X1830X18胶合板，按连续五跨梁计算，底模以横向木防为支座，查表得:Km=-0.105Kv=-0.606Kf=0.644查得胶合板的抗弯强度f=30Nmm2,抗剪强度fv=2Nmm2Mmax=Kg,L2=0.105×53.55×0.062=0.02KN.mV=Kvg,L=0.606×53.55×0.06=1.95KNW=bh26=700×1826=37800m36=MW=0.02XlO637800=0.53Nmm2<f=30Nmm2=3v(2bh)=3×1.95×IO3(2×700×18)=0.23Nmm2<fv=2Nmm2I=bh212=700×18312=18900mm3挠度f=Kfg4(100EI)=53.55×604×0.644(100×104×9×l8900)=0.003mm<f=60250=0.24mm满足要求3.梁底横向木杨(40X85X2000)验算木防以支架横杆为支座，跨度600,设横向11根木防100,按五跨连接梁计算。框支梁自重：g=53.55KNm(前面已计算)梁底木防：0.04×0.085×11×2×6.26=0.51KNm梁侧模板：2.0X2X0.058=0.232KNm梁侧板木防及架管：20×2.5×0.04×0.085×6.86+20X0.077=2.706KNm荷载设计值：g合=g+(0.51+0.232+2.706)×1.2=57.68KNm(2)受力计算：采用松木，抗弯强度f=17Nmm2,顺纹抗剪强度fv=1.6Nmm2查表得：Km=-0.105,Kv=-0.606Mmax=KmgL2=0.105×57.68×0.62=2.18KN.mV=KvgL=0.606×57.68×0.6=20.97KNWx=bh26=40×8526=48166.67mm3。=MmaxWx=2.18XlO6(11X48166.67)=4.IlNmm2<f=17Nmm2=3V(2bh)=3×24.6×103(ll×2×40×85)=0.84Nmm2<fv=1.6Nmm2Kf=0.644I=bh312=2047083.33mm4挠度f=Kfg,L4(100EI)=0.644×57.68×6004(11×100×IO4X2047083.33)=0.21mm<f=600250=2.4mm满足要求4 .小横杆验算:按3跨简支梁计算，扣件接点间于刚接和较接之间，计算偏于安全。小横杆上承受梁底40X85木防，木防间距100,可近似认为横杆所受力为均布荷载。(1) 承载力、刚度验算查结构建筑静力计算手册得Km=-O.lKv=0.6Kf=0.677Mmax=KmgL2=0.10×57.68×0.602=2.076KNmV=KvgL=0.6×57.68×0.60=20.76KN=MWn=2.076XIO6(3×5
