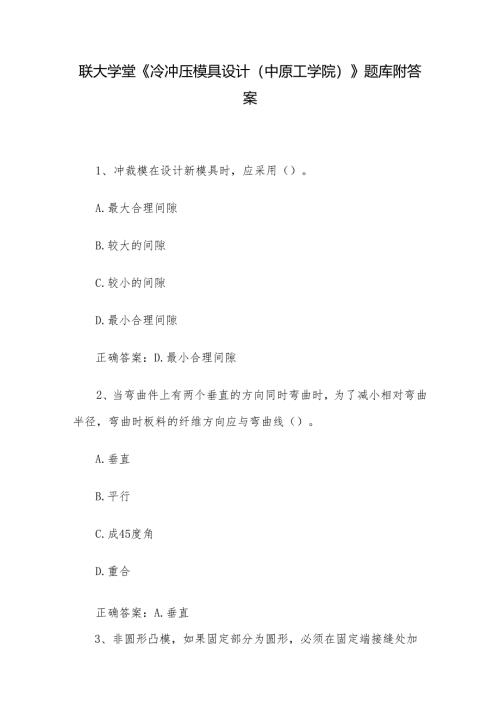

联大学堂《冷冲压模具设计（中原工学院）》题库附答案.docx

联大学堂冷冲压模具设计（中原工学院）题库附答案1、冲裁模在设计新模具时，应采用（）。A.最大合理间隙B.较大的间隙C.较小的间隙D.最小合理间隙正确答案：D.最小合理间隙2、当弯曲件上有两个垂直的方向同时弯曲时，为了减小相对弯曲半径，弯曲时板料的纤维方向应与弯曲线（）。A.垂直B.平行C.成45度角D.重合正确答案：A.垂直3、非圆形凸模，如果固定部分为圆形，必须在固定端接缝处加OoA.定位销B.防转销C.挡料销D.导料销正确答案：B.防转销4、经过热处理或表面有油污和其它脏物的工序件表面，需要（）方可继续进行冲压加工或其它工序的加工。A.酸洗B.热处理C.去毛刺D.润滑正确答案：A.酸洗5、O越大，则板料的拉深性能越好。A.拉深系数B.极限拉深系数C.拉深比D.极限拉深比正确答案：C.拉深比6、弯曲变形区内（）等于零的金属层称为应变中性层。A.刚度B.强度C.应变D.应力正确答案：C.应变7、弹性压料装置中，O压料装置的压料力恒定。A.橡胶B.弹簧C.气垫D.橡皮正确答案：C.气垫8、板料的相对厚度较大时，则抵抗失稳能力（）。A.变大B.变小C.不变D.不确定正确答案：A.变大9、简单模正确答案：在压力机的一次行程内，只完成单一工序的模具。10、综述模具间隙的大小对冲裁件断面、冲裁力及模具寿命的影响。正确答案：冲裁断面I二次剪切I光亮带I圆角带I断裂带I尺寸精度I翘曲I扭曲I冲裁力I模具寿命11、连续模正确答案：在压力机的一次行程内，在模具的不同工位上完成多道冲压工序的模具。12、分别从模具回弹的定义、产生原因、影响因素及防止措施综合论述弯曲过程中的回弹问题。正确答案：弹性变形I机械性能I切向应变I弯曲角I弯曲方式I冲件的形状I弯曲件设计I补偿法I校正法I拉弯法13、根据下面的模具图，回答下列问题。1、简述该模具的动作过程。（6分）2、从工序组合的角度分，该模具属于什么类型？（3分）3、请说明零件5、13的作用。（4分）4、该模具中落料部分的卸料装置为弹性卸料还是刚性卸料？这中卸料方式有什么优缺点？（4分）该冲件材料为Q235A,厚度为Imm,最大合理模具间隙为O.14mm,最小合理模具间隙为O.10mm,610的上偏差为+0.16,下偏差为0,磨损系数为075,计算当凸、凹模采用分开加工的方法时冲制该孔的凸、凹模的刃口基本尺寸。（8分）正确答案：冲孔凸模I凸凹模I落料凹模I复合模I定位I连接I弹性卸料I平整度110.12mm110.22mm14、破裂正确答案：因材料强度不足引起的破裂。15、根据下面的模具图，回答下列问题。1、简述该模具的动作过程。（6分）2、从工序组合的角度分，该模具属于什么类型？（3分）3、请说明零件7、16的作用。（4分）4、该模具所采用的模架是那种类型？（2分）5、该模具中的卸料装置为弹性卸料还是刚性卸料？这中卸料方式有什么优缺点？（4分）6、该冲件材料为Q235,厚度为1mm,最大合理模具间隙为0.14mm,最小合理模具间隙为O.IOmm,7、16的上偏差为+0.18,下偏差为0,磨损系数为0.5,计算当凸、凹模采用分开加工的方法时冲制该孔的凸、凹模的刃口基本尺寸。（6分）正确答案：冲孔I落料I连续模I连接I定位I对角导柱模架I刚性卸料I卸料力大116.09mm116.19mm16、定性形正确答案：板料保持在模具内既得形状的能力。17、常用的冲压模具中，O之间采用间隙配合。A.导柱与导套B.凸模与凸模固定板C.凹模与凹模固定板D.导柱与上模座正确答案：B.凸模与凸模固定板18、拉深过程中，主要变形区为（）。A.凸缘B.凹模圆角C.凸模圆角D.筒壁正确答案：B.凹模圆角19、极限拉深比正确答案：拉深时防止零件拉裂的最大拉深比。20、复合模正确答案：在压力机的一次行程内，在模具的同一工位上完成多道冲压工序的模具。21、模具闭合高度正确答案：模具在最后工作位置时上模板与下模板之间的距离。22、应变中性层正确答案：板料弯曲时，既不伸长也不压缩的纤维层称为应变中性层。23、成形极限正确答案：板料失稳之前所能达到的最大变形程度。24、模具压力中心正确答案：冲裁时的合力作用点或多工序模各工序冲压力的合力作用点。25、板料的冲压成形性能正确答案：板料对冲压工艺的适应能力。26、搭边正确答案：排样时工件之间以及工件与条料侧边之间留下的余料叫搭边。27、总体成形极限正确答案：板料失稳之前某些特定的总体尺寸所能达到的最大变形程度。28、极限拉深系数正确答案：拉深时防止零件拉裂的最小拉深系数。29、模拟试验正确答案：模拟某一类实际成形方式来成形小尺寸试样的板料的冲压试验。30、B破裂正确答案：因材料局部延伸率不足引起的破裂。31、拉深比正确答案：平面毛坯直径与拉深后圆筒的直径的比值。32、排样正确答案：工件在条料或板料上的布置方法。33、拉深系数正确答案：拉深后圆筒的直径与平面毛坯直径的比值。34、最小相对弯曲半径正确答案：弯曲时防止板料外层纤维弯裂的极限弯曲半径。35、冲压正确答案：在金属的塑性变形的基础上，利用模具和冲压设备对板料金属进行加工，以获得所需形状和尺寸零件的加工方法。36、贴模性正确答案：板料在冲压过程中取得模具形状的能力。37、下列工序中不属于成形工序的是（）。A.冲孔B.落料C.拉深D.胀形正确答案：AB38、弯曲回弹正确答案：弯曲板料在卸载后，总变形中的弹性变形立即恢复,引起工件回跳，该现象称为弯曲回弹。39、成形极限图正确答案：板料在不同应变路径下的局部失稳极限应变构成的条带形区域或曲线。40、下列工序中不属于成形工序的是（）。A.胀形B.落料C.拉深D.弯曲正确答案：B41、冲压工艺中四种基本的成形方法指的是（）。A.冲裁B.弯曲C.拉深D.胀形E.伸长类翻边正确答案：BCDE42、综合论述圆筒件拉深时容易出现的质量问题。正确答案：起皱I拉裂I切向压应力I径向拉应力I法兰外边缘I法兰相对厚度I压边I抗拉强度I模具几何参数I拉深工艺43、局部成形极限正确答案：板料失稳之前局部尺寸所能达到的最大变化程度。
