网球中心屋面系统工程施工方案.docx

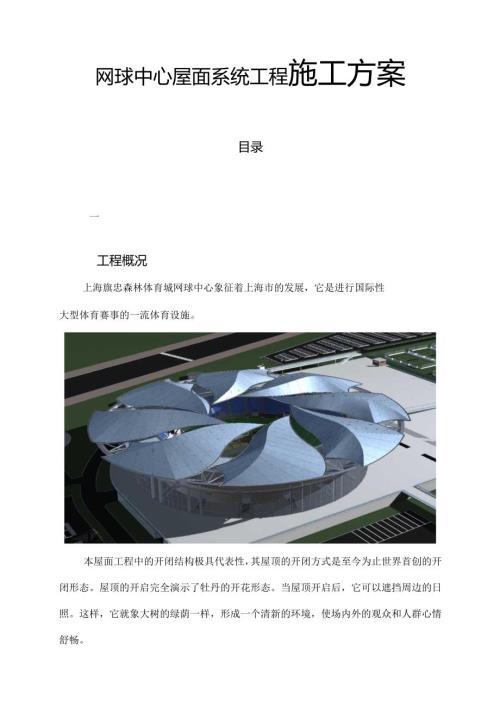

网球中心屋面系统工程施工方案目录一 工程概况2二 项目组织机构及劳动力安排3三 机械设备配备计划5四 施工总进度计划7五 主要项目施工方法7六 质量保证措施23七 施工进度保证措施45八 屋面施工安全措施53九 文明施工措施57十 现场协调配合措施60工程概况上海旗忠森林体育城网球中心象征着上海市的发展，它是进行国际性大型体育赛事的一流体育设施。本屋面工程中的开闭结构极具代表性，其屋顶的开闭方式是至今为止世界首创的开闭形态。屋顶的开启完全演示了牡丹的开花形态。当屋顶开启后，它可以遮挡周边的日照。这样，它就象大树的绿荫一样，形成一个清新的环境，使场内外的观众和人群心情舒畅。球场的可动屋顶有8片，它们是组成牡丹的花瓣。1片花瓣重达loot,每个花瓣都是在各自的支点上同时进行旋转。在花瓣下部，断面是倒三角形，平面为圆形桁架旋转，从而支持花瓣。各花瓣由4个部分与下部钢骨桁架相连接，是可动的，整体为悬臂梁形式。关闭时，位于中央部的锁定销将起到固定作用。各个花瓣靠橡胶缓冲物闭合边缘，关闭时，相邻的缓冲材对顶从而形成了下部的导水槽，雨水可以通过这个槽向外排水。项目组织机构及劳动力安排（一）项目组织机构为了保证工程的顺利实施，根据本工程的特点，必须强调总体协调工作，将集中具有丰富施工经验的优秀管理人员，组成项目经理部，从而保证本工程能在施工管理、施工技术上充分体现精品意识。本工程由多年从事屋面施工的国家一级项目经理担任项目经理，实行项目经理负责制。项目经理代表公司对外接收业主和监理的指令和调度，协调外部各方关系及事务;对内负责协调公司各种资源的调度，配合工程进展，指挥和管理项目部内部各事务。系统机构组织图如下：（二）现场劳动力计划1. 劳动力的组织根据拟定的组织机构建立项目施工管理层，并选派高素质的施工作业队伍进行施工。根据施工进度计划的要求，制定各施工阶段的劳动力需用量计划。对施工人员进行必要的技术、安全教育，树立“质量第一、安全第一”的正确思想，遵守有关施工及安全的技术规范，遵守地方治安法规。(4) 施工人员进场后，应做好后勤工作的安排，全面考虑衣、食、住、医等方面的问题，使生活条件得到保障。2. 劳动力投入计划根据就近、有类似施工经验的原则，并考虑各个工种合理搭配组合，我们将从各工地调集我司具有丰富施工经验的管理人员、技术娴熟的工人投入到本工程中去，组成强大的施工队伍，确保工程的顺利进行。劳动力专业构成及投入计划如下表所示：序号工种/职务人数职责1管理人员10负责施工管理2屋面系统安装人员150安装屋面板、天窗和泛水3起重/运输人员60安装楝条及材料垂直运输4焊工8泛水铝板收边焊接5架子工16脚手架搭设和通道搭设6电工2现场用电管理7专业修理工3保证机械正常运转8清洁工6保证施工现场清洁9后勤6食堂及其它后勤服务3. 施工任务安排本工程施工队伍分测量放线班、底板安装班、橡条安装班、天沟安装班、铝合金固定座施工班、铝合金屋面板安装班、排烟天窗板施工班。各专业分队分别负责各自的专业分项，对不同阶段、不同分区进行流水作业，且各专业队均设一施工队长，负责本专业的施工分配、任务划分、人员调配，对本专业分项的施工进度、质量负直接责任。一切工序必须根据安排的综合进度计划合理穿插作业。三、机械设备配备计划现代化的施工，机械设备的装备率越来越高，施工的速度及质量对施工机械的依赖性也越来越高，现场设备的装备情况、设备的先进性及设备的完好性，对工程施工的质量影响越来越大。本工程规模较大，现场安装时间紧，我们将调集我司的先进现场安装设备，同时根据本工程特点对目前的先进安装设备予以针对性补充，确保工程的顺利进行。1. 现场设备的管理建立施工机械管理制度、岗位责任制及各种机械操作规程，对现场的机械做到定人定机的管理，对每个人的职责进行明确，保证现场机械的管理处于受控状态。所有进场的机械都须进行检查，并进行全面的保养，掌握各机械的性能状态，建立现场机械台帐。施工期间，定期对施工机械进行检查，随时掌握现场机械的使用情况及机械的状态情况。确保机械处于最佳的运行状态，为施工生产服务，并使现场的机械得到充分的利用。（4） 对出现故障的机械，立即组织专业人员进行维修，如无法短时间内修复，满足不了施工的需要，应立即组织新的机械进场，以满足现场施工的需求。2. 拟投入的主要施工机械设备表（见下表）序号名称型号/规格单位数量备注1汽车吊NK400E台1租赁2人货车五十铃台13直流电焊机16KVA台14氤弧焊机台6泛水焊接5Kalzip压板机400/65台2609级咬边机（配有拆边器）套17Kalzip400上弯器把18Kalzip400下弯器把19手动Kalzip咬边钳把110手电钻把1211钾枪把4意大利进口12电动螺丝枪日本牧田把1013胶枪把814手用钢锯把815电锯可锯3mm铝板台416角向磨光机125台417鱼嘴大力钳把2018C型大力钳把3019胶锤2磅把620六角头套筒8mm个60219“风车锯台222配套锯碟张823吊篮4m×1.5m×1.2m个1自制四'施工总进度计划由于本工期规模较大，工期较紧，必须对进度计划进行合理的安排，各工序紧密衔接。有效调动、合理利用各资源，确保施工工期在计划内。根据进度安排，在施工条件满足的情况下，本工程总工期为120天。工程材料的加工制作是各项工作的后盾，其加工时间的安排非常重要，为确保时间充足，材料加工的时间应在前期准备阶段提前进行，从而保证材料能按要求时间到场，不能因材料的耽搁而影响整个工程工期。施工进度计划表见下页五、主要项目施工方法(一)现场施工流水段的划分由于本工程规模大，空间分布广，针对此特点，经本项目施工方案研讨小组讨论，制定如下施工方案：本工程为八片可动屋顶，每片屋顶的造型及做法均一致，根据空间位置不同，将屋面划分为A、B两大区域进行平行施工，每个区域含四片屋顶。两大区域内再以每片独立的屋顶作为一个施工段进行流水施工，每区均分四个流水段。通过流水段的划分，各分项施工专业队伍能充分利用工作面，避免交叉作业，加快施工进度，优化配置劳动力资源及设备资源，使各种资源得到最充分的利用。（见下页“施工流水段划分图”）本工程规模浩大，施工期间其他单位可能同时施工，并对我方的施工产生影响，为保证工期，在按以上流水段划分进行施工外,亦要根据现场情况进行应变施工。（二）测量放线与定位。本工程的屋面为异形曲面，放线难度大。我司在施工中将采用全站仪配合进行精确定位。本工程屋面固定座三维坐标测量工作属于精密工程测量范畴，当采用全站仪极坐标法测量时，主要问题有：第一、如何建立精度较高的控制网；第二、全站仪如何设站才能观测到所有观测点；第三、全站仪棱镜如何准确、安全地安放到观测点上。针对以上的困难，我们选用LeiCaTC1800型全站仪，标称精度1，测距中误差InInl+Ippm;蔡司Dini12型电子水准仪器，其最小显示单位O.OInInb标称精度每km往返Wj差中误差0.3mmo在测量放线时使用以上仪器，首先，通过建立三级精密工程平面控制网和四级精密工程高程控制网来完成；在测区周围布设一定数量的控制点，在假定坐标系下按三级精密工程平面控制网和四级精密工程高程控制网的要求测量它们的假定坐标。每个控制点要求至少有两个通视方向，至少要有两个控制点与顶部观测点通视，这就要求这两个点要高于屋面的顶部。其次，进行全站仪设站。为了能测量到所有观测点的坐标,必须要求全站仪设在较高处，因此，需要搭建56个稳固观测台。观测台高度应高于场馆屋面，并且要基本消除垂直震动、水平摇动。再次，通过特制的连接杆来保证全站仪棱镜的安放，一种是水平连接杆；一种是垂直连接杆，其示意图如下：4、棱镜21、支撑座2、连接杆3、棱镜4、水准气泡5、万向节2垂直连接杆通过以上的测量方法，确保本工程多曲面安装定位的准确性，从而保证了整个工程的施工质量。（三）屋面材料的垂直运输1. 垂直运输（1）铝板垂直运输本工程屋面的造型决定了屋面板的排布方式（屋面板排布见右图），从方案中的屋面板排面图可知屋面板长度均比较短（最长约18米），且本工程的四周较空旷，屋面板适于在地面生产后通过铁扁担运至屋面的现场生产方法。吊运机械选择。根据铁扁担承载能力和计划每次吊运的铝板重量，以及吊运高度和吊车回转半径，选用20吨汽车吊即可满足需要。铁扁担。为保证板在垂直运输的过程中不产生变形，采用长度与板长相适合的铁扁担来完成板材的垂直运输。为上下弦杆：42×3其它杆件：巾32X3降低措施费用，采用比较经济的钢管三角桁架作为铁扁担。根据铁扁担长度，在吊装时应适当吊运铝板的实例之一。增加吊点。铁扁担截面如右图所示。下图是屋面工程中使用铁扁担铁扁担承载能力。在吊运板材时，为保证吊车、板材和施工人员的安全，严禁超载吊运。本工程铁扁担的最大吊运能力为12块板（每侧6块）。吊运时必须在铁扁担的两侧对称放置铝板。在使用铁扁担吊运铝板时，应注意如下事项：必须在铁扁担两端各拴一条浪风绳，用来控制铁扁担的摆动;如风力超过四级，应停止使用铁扁担；严禁超载使用铁扁担；经常检查吊点和吊索，如有安全隐患应及时消除。保温棉垂直运输保温棉呈卷状，且体积较大，故采用吊篮完成垂直运输，吊篮尺寸为6米X1.5米X1.2米，吊篮框架用轻型槽钢焊接而成，吊篮四周用钢丝网围上，每天使用吊篮前，应认真检查吊耳、焊缝及钢丝网的固定情况，确保吊篮的安全。吊运机械根据需要选用50吨汽车吊和20吨汽车吊。楝条垂直运输楝条为单重较小的C钢，其垂直运输采用吊车完成，为降低机械费，先成捆吊到屋面上，然后由人工抬到安装位置。(4)零星材料垂直运输零星材料为散件，包括ST固定座、隔热垫、泛水等，这些材料均使用吊篮垂直运输，集中放置在已安装好的屋面板上，随用随取。2. 屋面板水平运输抬运方法本工程屋面板水平运输方法采用人力抬运，根据屋面板延米单重，施工人员从两侧抬运，间距约3米。为保护施工人员的手不受划伤，施工人员通过胶梆从板底抬运。指挥参与抬板的施工人员较多，必须由专人指挥协调，保持一致,才能保护施工人员不受伤害和板的质量。指挥人员用高音喇叭指挥。（四）屋面系统的安装1.施工程序（见下图）2. 主要工序施工方法(1)屋面系统结构(见下图)工序交接屋面系统施工开工前一周进行钢结构的移交，参加单位有业主、监理、钢结构承包商和屋面系统承包商。移交内容主要是钢结构安装质量检查，钢结构承包商应先提供完整的质量
