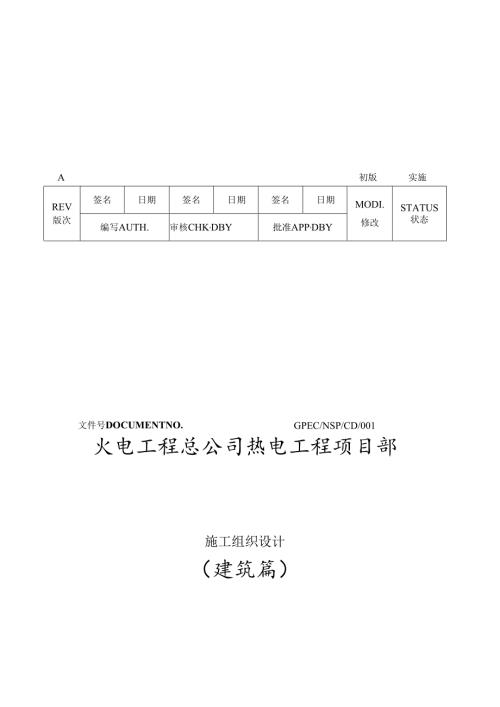

火电工程总公司热电工程项目部建筑篇施工组织设计.docx

REV版次签名日期签名日期签名日期MODI.修改STATUS状态编写AUTH.审核CHK,DBY批准APP,DBYA初版实施文件号DOCUMENTNO.GPEC/NSP/CD/001火电工程总公司热电工程项目部施工组织设计（建筑篇）1 -前言部分32 .工程概况及特点63 .施工部署104 .施工平面布置135 .主要施工方案及措施176 .工程进度计划及管理557 .工程管理保证措施598 .建筑工程交安及与相关单位的配合100发文份数发文份数发文份数项目经理计划信息室机械项目项目副经理锅炉项目土建项目总工程师汽管项目中建二局施工部经理电仪项目质安部综合项目物资部焊接项目计财部金检项目行政部调试项目归档夹类:夹号:发文范围：（共份）批准人:（建筑篇）1 .前言部分本施工组织设计的编排是根据广东省电力设计研究院编制的华润热电二期2X300MW机组工程初步设计有关文件，编制还依据了下面的资料:国家或部颁现行规范、标准、规定等，主要包括下列内容：序号名称编号1火电机组达标投产考核标准及其条文解释2公路路面基层施工技术规范JTJ034-20003火电施工质量检验及评定标准(建筑工程篇)(1995-4-1)4工程测量规范GB50026-935机械设备安装工程施工及验收通用规范GB50231-19986混凝土强度检验评定标准GBJ107-877混凝土外加剂应用技术规范GBJ119-888土工试验方法标准GB/50123-999给水排水构筑物施工及验收规范GBJ141-90IO粉煤灰混凝土应用技术规范GBJ146-9011混凝土质量控制标准GB50164-9212火灾自动报警系统施工及验收规范GB50166-9213电缆线路施工及验收规范GB50168-9214工业金属管道工程质量检验评定标准GB50184-9315建设工程施工现场供用电安全规范GB50194-9316土方与爆破工程施工及验收规范GBJ201-8317建筑地基基础工程施工质量验收规范GB50202-200218砌体工程施工质量验收规范GB50203-200219混凝土结构工程施工质量验收规范GB50204-200220钢结构工程施工质量验收规范GB50205-200221屋面工程质量验收规范GB50207-200222地下防水工程质量验收规范GB50208-200223建筑地面工程施工及验收规范GB50209-200224建筑装饰装修工程施工质量验收规范GB50210-200125建筑防腐蚀工程施工及验收规范GB50212-200226工业金属管道工程施工及验收规范GBJ235-9727建筑给排水及采暖工程施工质量验收规范GBJ242-200228通风与空调工程施工质量验收规范GBJ50243-200229自动喷水灭火系统施工及验收规范GB50261-96（2003版）30给水排水管道工程施工及验收规范GB50268-9731建筑工程施工质量验收统一标准GB50300-200132建筑电气安装工程施工质量验收规范GB50303-200233混凝土排水管道工程闭气检验标准CECS19：9034钢结构防火涂料应用技术规范CECS24：9035混凝土及预制混凝土构件质量控制规程CECS40：9236混凝土泵送施工技术规程JGJ/T10-9537钢筋焊接及验收规程JGJ18-200338粉煤灰在混凝土和砂浆中应用技术规程JGJ28-8639建筑机械使用安全技术规程JGJ33-200140施工现场临时用电安全技术规范JGJ46-8841普通混凝土用砂质量标准及检验方法JGJ52-9242普通混凝土用碎石或卵石质量标准及检验方法JGJ53-9243建筑施工安全检查评分标准JGJ59-9944建筑施工高处作业安全技术规范JGJ80-9145建筑地基处理技术规范JG79-200246钢结构高强度螺栓连接的设计、施工及验收规程JGJ82-9147龙门架及井架物料提升机安全技术规范JGJ88-9248规范建筑桩基技术规范JGJ94-9449塑料门窗安装及验收规程JGJ103-9650外墙饰面工程施工及验收规程JGJ126-200051桩基低应变动力检测规程JGJ/T93-9552电力建设施工及验收技术规范（水工结构工程篇）SDJ280-9053电力建设安全工作规程（火力发电厂部分）DL5009.1-9254电力建设安全施工（生产）管理制度55火力发电工程施工组织设计导则（试行）56火力发电厂基本建设工程启动及竣工验收规程57火力发电厂工程测量技术规程DL5001-9158建设工程施工现场供用电安全规范GB50194-9359继电保护及安全自动装置检验条例（87）水电生生字第108号60钢结构用高强度大六角头螺栓、螺母、垫圈、与技术条件GB1128-84-GB1231-8461钢结构用扭剪型高强度螺栓连接与技术条件GB363283GB36228362电力建设施工及验收技术规范（建筑工程篇）SDJ69-8763电力建设施工及验收技术规范（管道焊接接头超声波检验篇）DL/T5048-9564电力建设施工及验收技术规范（钢制承压管道对接焊缝射线检验篇）DL/T5069-199665火力发电厂焊接技术规程DL/T869-200466焊工技术考核规程DL/T679-199967建筑电气工程施工质量验收规范GB50259-9668电力建设消除通病手册电建（1995）104号文69钢结构工程施工质量验收标准GB50205-200170施工企业安全生产评价标准JGJ/T77-200371钢筋焊接接头试验方法标准JGJ/T27-200172钢筋锥螺纹接头技术规程JGJ109-9673带肋钢筋套筒挤压连接技术规程JGJ108-9674建设工程文件归档整理规范GB/T50328-20012 .工程概况及特点2.1 工程建设概况广州华润热电厂二期（2X300MW）工程厂址位于广州市南沙区黄阁镇小虎岛西北部。南沙区位于广州市番禺区的东南部,地处珠江出海口水道西岸，水路距香港70.4km、距澳门76.0km,陆路距广州54.0km；东与东莞市虎门镇隔海相望，西与中山市、顺德市接壤，处于穗港澳金三角的中心和正在建设的穗港澳高速公路的交汇处，是珠江三角洲对外沟通的重要中转枢纽，亦是连接珠江三角洲东西两翼各县市和港澳地区的客货运中心。厂区北约4km为莲花山水道与沙湾水道交汇处，西临小虎沥，东临沙仔沥，新开发的黄沙快速干线新建小虎二桥从南侧横跨小虎沥与小虎岛相连，交通较为便利。南面约4km处为出露砂砾岩红层的乌洲山。厂区四周均规划有市政道路。厂区东面约500IIl为沙仔沥，隔沙仔沥与沙仔岛相望。西面为小虎沥，隔小虎沥与一期工程的厂区相望，有小虎二桥相连通，本期工程与一期工程厂区的距离为LIkm左右。厂区南面为黄沙路与小虎二桥。厂区北面为本工程的煤场、码头，与狮子洋相连。电厂取排水口位于厂区西面的小虎沥。2.2 工程设计概况2.2.1 主厂房及主要建（构）筑物主厂房的主要内容包括主厂房的建筑、结构（汽机房、除氧间、煤仓间、炉前通道、锅炉房、集控楼、土方开挖等）及上下水、暖通、照明、除尘、防雷接地等。2.2.1.1 主厂房布置主厂房布置形式采用汽机房、除氧间、煤仓间、锅炉房依次布置。本工程主厂房汽机间长度为136.20米,宽27米,除氧间宽9米,煤仓间长145.20米，宽11米；集中控制楼长宽为42X22.50,共五层。汽机房分三层，标高分别为±0.00m、6.30m和12.60m,其中12.60m为运转层，汽机房跨度为27.0米，各间柱距为9.0米，汽机房总长136.20米，汽轮发电机组纵向顺列布置，机头朝向扩建端，汽机房运转层采用大平台，两机之间设置检修场。汽机房屋面支承结构采用实腹钢梁，屋面采用镀锌压型钢板作底模，上浇轻质钢筋混凝土结构层。除氧间和煤仓间屋面及各层楼板采用压型钢板做底模的钢梁-现浇钢筋混凝土楼板组合结构，局部采用钢格栅或花纹钢板。汽机房大平台为压型钢板做底模的钢梁-现浇钢筋混凝土楼板组合结构，局部采用钢格栅或花纹钢板。集中控制楼面、屋面板采用现浇钢筋混凝土结构。汽机房吊车梁为与柱距等跨度的钢梁。煤斗为圆柱形筒仓，下部接圆锥形漏斗，斜锥部分的内衬采用不锈钢板，采用支承式结构。汽轮发电机基础采用现浇钢筋混凝土框架式结构，四周用变形缝与周围建筑分开。电梯井结构采用钢结构，通过水平支撑与锅炉钢架连接，以保证其侧向稳定。电梯围护为单层压型钢板。汽机房固定端采用钢筋混凝土框架加抗风桁架结构；扩建端在运转层以上为钢结构。锅炉房：本工程锅炉半露天布置，炉顶设防雨罩，锅炉设一部电梯通到炉顶。锅炉运转层标高为12.6OIIl与煤仓间运转层相同，煤仓间运转层与锅炉运转层之间采用钢走道连接。2.2.2 地基与基础地基情况：主厂房地基处理为桩基，桩基由专业施工单位进行施工。主厂房柱基础、加热器平台柱基础承台埋深-5.0m。电梯井：采用大板式钢筋碎基础。2.2.3 其他主要主要生产建筑物#1机组热力系统：包括主厂房本体、集控楼、锅炉电梯井、锅炉基础、锅炉附属设备基础、汽机发电机基础、汽机附属设备基础、电除尘配电室、除尘器基础、引风机基础及构架、钢筋混凝土烟道及烟道支架基础、烟囱。除灰系统：包括冲洗水泵房、室外井池、渣仓基础、冲灰沟；粗灰库、细灰库、输灰管架。化学水处理系统：包括锅炉补给水处理室、室外构筑物；加氯间。供水系统：包括取水口的改造工作、引水箱涵、循环水泵房（含前池）；循环水压力进水管（预应力碎管）、压力水钢管建筑工程、虹吸井、循环水排水钢管土方工程、循环水排水沟。#1机组电气系统：包括主变基础、厂用变基础、启动/备用变基础、事故油池、防火墙、支架、构架、电缆沟；220kV屋外构架。附属生产工程：包括空压机室、制氢站及室外构筑、启动锅炉房蒸汽管道支架；值班室、材料库和综合检修车间，生活污水处理站，工业废水处理站，机组排水槽，消防水箱、厂房内淋雨阀消防系统、厂区消防管路、变压器喷雾消防、气体消防，厂区道路、围墙、厂区管道支架、厂区沟道，厂区挡土墙及边坡、全厂道路照明灯杆基础、室外上下水道；雨水沉淀池。2.3 水文地质条件略2.4 工程特点现场条件：目前施工区域桩基工程正在进行，进场道路已基本通畅。工程体量特点：该工程的工程体量大，涉及到的项目
