太阳能供电全无线变送器注水井生产参数远程测控系统高新技术企业培育资金项目申.docx

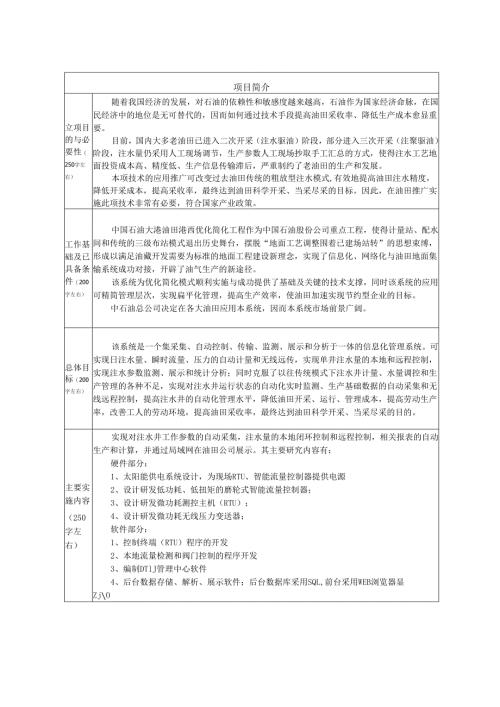

项目简介立项目的与必要性（250字左右）随着我国经济的发展，对石油的依赖性和敏感度越来越高，石油作为国家经济命脉，在国民经济中的地位是无可替代的，因而如何通过技术手段提高油田采收率、降低生产成本愈显重要。目前，国内大多老油田已进入二次开采（注水驱油）阶段，部分进入三次开采（注聚驱油）阶段，注水量仍采用人工现场调节，生产参数人工现场抄取手工汇总的方式，使得注水工艺地面投资成本高、精度低、生产信息传输滞后，严重制约了老油田的生产和发展。本项技术的应用推广可改变过去油田传统的粗放型注水模式,有效地提高油田注水精度，降低开采成本，提高采收率，最终达到油田科学开采、当采尽采的目标。因此，在油田推广实施此项技术非常有必要，符合国家产业政策。工作基础及已具备条件（200字左右）中国石油大港油田港西优化简化工程作为中国石油股份公司重点工程，使得计量站、配水间和传统的三级布站模式退出历史舞台，摆脱“地面工艺调整围着已建场站转”的思想束缚，形成以满足油藏开发需要为标准的地面工程建设新理念，实现了信息化、网络化与油田地面集输系统成功对接，开辟了油气生产的新途径。该系统为优化简化模式顺利实施与成功提供了基础及关键的技术支撑，同时该系统的应用可精简管理层次，实现扁平化管理，提高生产效率，使油田加速实现节约型企业的目标。中石油总公司决定在各大油田应用本系统，因而本系统市场前景广阔。总体目标（200字左右）该系统是一个集采集、自动控制、传输、监测、展示和分析于一体的信息化管理系统。可实现日注水量、瞬时流量、压力的自动计量和无线远传，实现单井注水量的本地和远程控制，实现注水参数监测、展示和统计分析；同时克服了以往传统模式下注水井计量、水量调控和生产管理的各种不足，实现对注水井运行状态的自动化实时监测、生产基础数据的自动采集和无线远程控制，提高注水井的自动化管理水平，降低油田开采、运行、管理成本，提高劳动生产率，改善工人的劳动环境，提高油田采收率，最终达到油田科学开采、当采尽采的目的。主要实施内容（250字左右）实现对注水井工作参数的自动采集，注水量的本地闭环控制和远程控制，相关报表的自动生产和计算，并通过局域网在油田公司展示。其主要研究内容有：硬件部分：1、太阳能供电系统设计，为现场RTU、智能流量控制器提供电源2、设计研发低功耗、低扭矩的磨轮式智能流量控制器；3、设计研发微功耗测控主机（RTU）；4、设计研发微功耗无线压力变送器；软件部分：1、控制终端（RTU）程序的开发2、本地流量检测和阀门控制的程序开发3、编制DTlJ管理中心软件4、后台数据存储、解析、展示软件；后台数据库采用SQL,前台采用WEB浏览器显ZjO主要创新点（200字左右）1、采用微功耗设计,实现安全电压下注水量的智能控制；进行系统优化，延长供电时间；2、系统实现无线远程控制，自主调节阀门开度，以满足日配注的生产要求，提高工作效率；3、压力为无线传输，降低管理难度；4、合理优化井口布线工艺，便于作业维护；5、采用光伏供电，即解决供电问题又节能环保；6、采用主机拖带技术，降低投资成本；7、利用原有流量计进行一体化设计，降低了成本；8、系统实现无线远程控制，提高工作效率；9、采用双闭环方式进行注水井流量调节的设计思路；可有效提高调节的精度、实时性和可靠性。工作进度安排（200字左右）2010年7月一2010年12月中试阶段。根据油田实际需求，结合小试过程中发现的问题，完善系统硬件、软件功能。生产部分设备现场安装，检验改进效果。2011年1月一2011年6月试生产阶段。完善、改进中试阶段存在的问题，同时车间进入备料、人员培训、生产设备购置环节，开始少量试生产。并将系统设备再次现场安装，验证改进情况、产品质量、稳定性及适用性。2011年7月一2011年12月小批量生产、推广阶段。完善、改进上阶段存在的问题，车间小批量生产，产品进入推广阶段。2012年1月一2012年6月进入批量生产阶段然后从批量生产阶段进入批量生产规模应用阶段。根据市场需求，组织车间批量生产，达到在油田批量应用。主要考核指标（400字左右）1、工作压力：16MPA,压力范围：025MPa；2、流量控制精度：土5%（日配注量小于50机3/d为±5%机3/d,日配注大于50机3/d为±10%根3/d）,流量范围：0.4机3/。8.0机3/。；3、工作压差13MPA；4、采用太阳能供电方式，供电电压为DC24V；5、采用“微功耗”理念，充分降低设备功耗，无采光情况下蓄电池连续工作时间：96小时；同时具备一个RTU托带两个智能流量控制器的功能；6、干压波动，自动调节，确保注水平稳；7、智能流量控制器选配低扭矩磨轮式调节阀、使用DC24V直流安全电源，同时具有手动、自动双控制流量功能；8、通讯方式：RS485无线远传；9、通讯协议：ModbusRTU；10、井口流量计的底数与网上的展示数据一致；11、充分利用原来流量计；12、具备无线远程自动调水功能；日配注可远程设定、控制；13、具备人机界面显示注水井压力，日配注，瞬时流量，累计流量等数据，能够实时在线计量、传输、展示水量、压力等；14、具备资料录取及测试要求；15、具备压力超限、流量超限、流速异常、阀门堵转等相关报警功能；,望（200字左右）1、生产曲线、报表自动生成，便于单井管理，提高生产时效。2、能够实现注水井数据实时监测和超限报警，提高单井的管理水平和决策力度。3、采用“拖带”技术，降低了投资成本。4、采用太阳能供电技术，实现了安全、环保、经济、节能减排。5、能够实时远程监测、调节流量，降低劳动强度，提高注水井的有效执配率由改选前的84%,上升为改造后的99%,提高了分注合格率由改造前82%上升到目前的98%。降低了注水能耗损失，节能效果明显。6、能够为油田注水开发提供及时、准确、可靠的生产信息，为实现数字化油田建设打好坚实的基础。其它需要说明的情况（150字左右）国内中石油中石化两大公司的油田地面优化简化已逐步展开，油田由粗放型管理向精细化管理转变势在必行。建设数字化油田、“注好水、多采油”离不开“太阳能供电全无线变送器注水井生产参数远程测控系统”这种先进技术的支撑。随着国内油田开采时间的增加,各油田二次精细化注水采油技术的应用会越来越广泛。行业称“多注一方水，多采一吨油因此，该项目推广前景非常广阔，经济效益和社会效益巨大。资金预算（单位：万元）资金来源预算金额其中2010年2011年来源合计230万135万95万其中新区财政拨款50万35万15万单位自筹180万100万80万银行贷款其它资金支出预算金额其中：新区财政拨款计算依据资金总额230万50万其中人员费80万15万10位研发人员两年工资,平均每人每年4万元设备费10万5万购置活塞式压力计能源材料费97万15万传感器、机壳、电子元器件、电路板、智能流量控制器试验外协费15万5万实验产品的加工和调试租赁费信息费差旅费16万5万冀东、新疆、胜利等油田学习考察会议费6万3万与专家沟通研究技术问题贷款贴息费管理费其它费用6万2万设备检验费、专利费等期初运行费特别说明：无项目负责人及其项目组承诺：“太阳能供电全无线变送器注水井生产参数远程测控系统”推广前景非常广阔，经济效益和社会效益巨大。为把该项目成果推广转化，为取得较好的企业和社会效益，我们项目组郑重承诺：1、明确职责，合理分工，尽职工作；2、严格执行项目进度计划，确保项目如期完成；3、严格执行项目设计，确保项目各项功能实现；4、严格执行项目资金预算，保证资金的有效使用。项目负责人签名（亲笔）：年月日承担单位承诺：“太阳能供电全无线变送器注水井生产参数远程测控系统”推广前景非常广阔，经济效益和社会效益巨大。为把该项目成果推广转化，为取得较好的企业和社会效益，承担单位郑重承诺：1、根据项目需要合理引进、配备人员，明确职责，合理分工；2、在人员、资金、设备等方面全力支持项目组的工作，确保项目如期完成；3、定期召开项目推动会，检查推动项目按计划进度执行情况，督促解决存在的问题，确保项目按期开展和各项设计功能的实现；4、严格执行项目资金预算，保证资金的有效使用。（单位公章）单位负责人（签字）：二、申报国家高新技术企业进度安排项目实施年份国家高企认定条小、2010年2011年自主知识产权情况达到7个实用新型专利、1个计算机软件著作权，完全自主知识产权。达到7个实用新型专利、1个外观设计专利、3个计算机软件著作权，完全自主知识产权。科技及研发人员数量科技及研发人员数量具有大学专科以上学历的科技人员占企业当年职工总数的90%,其中研发人员占企业当年职工总数的20%；科技及研发人员数量具有大学专科以上学历的科技人员占企业当年职工总数的92%,其中研发人员占企业当年职工总数的25%以上。研发投入水平（研究开发费用总额占销售收入总额的比例）9%10%高新技术产品（服务）收入水平（高新技术产品（服务）收入占企业总收入总收入比例）65%80%企业研究开发组织管理水平1、制定了研究开发项目立项报告2、建立了研发投入核算体系3、开展了产学研合作的研发活动（与各大院校、研究院的合作开发证明）4、设有研发机构并具备相应的设施和设备5、建立了研发人员的绩效考核奖励制度1、制定了研究开发项目立项报告2、建立了研发投入核算体系3、开展了产学研合作的研发活动（与各大院校、研究院的合作开发证明）4、设有研发机构并具备相应的设施和设备5、建立了研发人员的绩效考核奖励制度科技成果转化能力科技成果转化年平均数4项科技成果转化年平均数转化4项销售与总资产成长性总资产增长率:14%销售增长率：27%总资产增长率：27%销售增长率：45%三、项目实施方案1 .研究目的、意义和必要性随着国际能源形势的发展及我国所处的经济发展阶段，对石油的敏感度越来越高。石油作为国家经济命脉，在新的取代燃料出现之前，石油在国民经济中的地位无可替代。社会科学院最近完成的一篇关于我国能源问题的报告指出，五大因素的存在使得石油安全问题已经成为中国能源安全的重中之重。一是原油需求迅速膨胀。据中石油的研究报告，中国原油需求在2010年将达到31亿吨,到2020年有可能达到4亿吨。二是供求关系矛盾日益显著。如今中国已探明可采储量为23.8亿吨,按目前1.8亿吨计算，中国很有可能在20年后出现石油枯竭因此，石油对我国经济的重要性是显而易见的，并已被提高到国家战略高度加以重视，那么如何通过技术手段提高油田产量和采收率、降低生产成本愈显重要。一直以来，注水井生产都采用人工调节方式来控制单井注水量。由于注水井分布分散，环境复杂，如此难以保证一线生产设备的正常运转和生产数据的有效收集。国内部分老油田目前已进入二次开采（注水驱油）阶段，有的已进入三次开采（注聚驱油）阶段。在传统的二次开采阶段，注水量是否科学、精确直接影响油田油井的产量和区块的采收率。目前，各油田均采用通过配水间实现单井注水，注水量靠人工现场调节，生产参数靠人工现场抄取手工汇总的传统注水方式。这种传统的注水方式存在：
