中建二局综合业务办公楼高大模板支撑架专项施工方案【史卡夫比】.docx

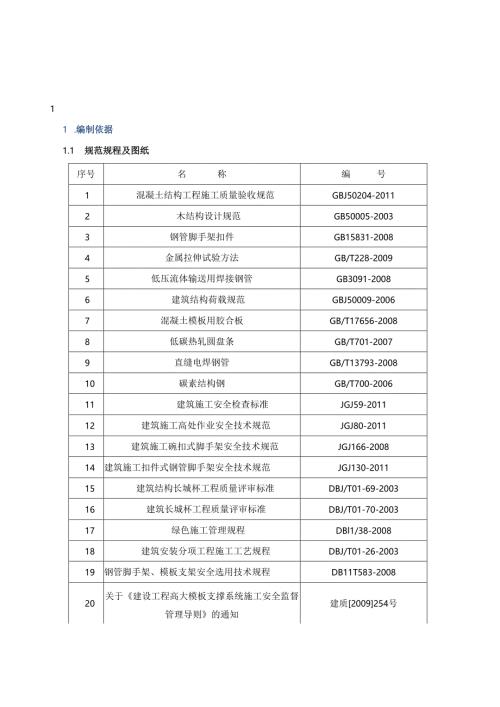

1 .编制依据11.1 规范规程及图纸11.2 安全管理法规文件22 .工程概况22.1工程总体概况22 .3施工概况说明33 .施工安排43.1 施工部位及工期要求44 .施工准备54 .1技术准备55 .2材料准备65 .梁模板施工方法85.1高支模及跨度超过18米梁施工设计85.2梁模板施工设计115.3模板安装155. 4检查与验收161 .5混凝土浇筑20六、质量标准217 .质量保证措施227. 1质保体系227.1 2技术准备及技术交底227.3 模板安装观感质量227.4 模板制作的标准227.5 施工质量过程控制23八、监测监控措施248. 1过程管理248.2 浇捣混凝土管理258.3 安全管理措施258.4 监测监控措施268.5 季节性施工措施27九、应急预案289. 1应急小组289.2事故报告流程289.3制定应急措施299.4应急响应319.5应急附近医院32十、安全保证措施及文明施工33十一、附计算书34十二、附图711 .编制依据1.1 规范规程及图纸序号名称编号1混凝土结构工程施工质量验收规范GBJ50204-20112木结构设计规范GB50005-20033钢管脚手架扣件GB15831-20084金属拉伸试验方法GB/T228-20095低压流体输送用焊接钢管GB3091-20086建筑结构荷载规范GBJ50009-20067混凝土模板用胶合板GB/T17656-20088低碳热轧圆盘条GB/T701-20079直缝电焊钢管GB/T13793-200810碳素结构钢GB/T700-200611建筑施工安全检查标准JGJ59-201112建筑施工高处作业安全技术规范JGJ80-201113建筑施工碗扣式脚手架安全技术规范JGJ166-200814建筑施工扣件式钢管脚手架安全技术规范JGJ130-201115建筑结构长城杯工程质量评审标准DBJ/T01-69-200316建筑长城杯工程质量评审标准DBJ/T01-70-200317绿色施工管理规程DBl1/38-200818建筑安装分项工程施工工艺规程DBJ/T01-26-200319钢管脚手架、模板支架安全选用技术规程DB11T583-200820关于建设工程高大模板支撑系统施工安全监督管理导则的通知建质2009254号21北京市建设委员会关于加强施工用钢管、扣件使用管理的通知京建材200672号22设计图纸23施工组织设计24合同文本25招投标文件、答疑文件1.2安全管理法规文件名称编号建设工程安全生产管理条例国务院第393号令危险性较大的分部分项工程安全管理办法建质200987号北京市实施V危险性较大的分部分项工程安全管理办法规定京建施2009841号2.工程概况2.1工程总体概况序号项目内容1工程名称工业和信息化部综合办公业务楼2工程地址北京市西长安街13号3建设单位工业和信息化部机关服务中心4设计单位哈尔滨工业大学建筑设计研究院5监理单位北京海鑫工程监理公司6质量监督单位北京市质量监督总站7施工总承包中国建筑第二工程局有限公司8合同承包范围工程总承包范围为施工图纸所示的全部建筑安装工程，包括建筑、装饰、给排水、热水和雨水系统、消火栓系统、水喷淋系统、消防报警系统、热力系统、通风和空调系统、变配电、动力、照明、防雷接地、电梯工程、弱电系统工程、室外工程、停车场标识系统、园林绿化景观、泛光照明工程。9合同质量目标确保工程整体获得“北京市结构长城杯金奖、北京市建筑长城杯金奖”，确保“鲁班奖”。满足北京市绿色施工文明安全工地标准要求，满足北京市绿色建筑评价标准(DB11/T825-2011)三星级的要求。10文明、环保施工目标施工现场无扬尘、无污染、不扰民、低噪音，符合北京市绿色施工文明安全工地标准的要求。2.3施工概况说明本方案具体参考及使用请结合模板施工方案。2.3.1 集中线荷载超过20KN模板概况集中线荷载超过20KN统计表：部位梁截面(BXh)荷载(KN/M)支模高度(m)板厚(mm)负一层8均AD轴位置700×1200>500×2600、500×1700>600×1600>500×170021、32.5、21.3、24、3.21.2180>250三层IVUa轴位置800X1200248160六层815/E轴位置700X150026.32.91202.3.2支7慎高度超过8米、跨度超过18米梁才慎板概况本工程高支模部位分别为，主入口门厅、报告厅兼多功能厅、负一层顶板67PQ轴位置、以及外挑檐部位。模板支撑体系超过8米部位及高度统计表:部位底板板顶标Wj(m)顶板标高(m)板厚(mm)最大梁截面(b×h)梁底高度/板底高度(m)主入口门厅-0.128.15120800X6007.70/7.95报告厅兼多功能厅4.4513.851601160X7008.40/9.10负一层顶板6力PQ轴位置-0.0922.95120400X70022.10在2.70外挑檐-0.3、15.5522.9120400X60022.5/23.G其中搭设跨度超过18米梁位置为报告厅兼多功能厅、梁最大跨度为27.2米。2.3.2 施工难点本工程主要是模板支撑高度超高、部分梁线荷载大及部分梁跨度大。原模板施工方案上未考虑支模高度超过8米、线荷载超过20KN梁及搭设跨度超过18米梁支撑，所以出此案。3 .施工安排3.1 施工部位及工期要求时间部位开始时间结束时间备注年月日年月日负三层1332113415负二层134101355负一层1343013525一层1352013614二层136413629三层136191379四层五层13741388六层1383138233.1.1项目管理人员及劳务班组作业人员U-4冈位姓名/人数职责项目管理人员项目经理杨庆泽现场总指挥，负责现场人员调配及人员管理，确保模板工程施工的正常运行。项目总工黄旭腾现场副总指挥，组织管理人员及作业人员对施工图纸、模板施工方案的学习，落实模板工程施工中难点及重点，编制施工技术措施。生产经理高远超现场副总指挥，做好模板工程施工前的准备工作，办理预检手续，对已支设好的模板进行验收。安全总监张福强负责模板支撑体系搭设、使用及拆除过程中的安全监督工作。责任工程师晏立鹏、王超负责现场的施工管理。专职安全管理人员安全员王晓辉、蒲鹏涛负责模板支撑体系搭设、使用及拆除过程中的安全监督工作。劳务作业层架子工长王业平负责高大模板支撑体系的架体搭设与拆除。木工工长陶磊负责高大模板支撑体系的模板安装。钢筋工长唐土国负责高大模板支撑体系的钢筋安装。硅工长于传君负责高大模板支撑体系的混凝土浇筑。特种作业人员架子工50负责高大模板支撑体系的架体搭设与拆除。其它工种木工300模板支设混凝土工40混凝土浇筑信号工8负责指挥塔吊对模板的吊装4.施工准备4 .1技术准备1、工作人员要熟悉相关图纸和规范，了解工程牵扯到的几种不同种类模板和加固体系的相应施工工艺。并根据图纸和现场的具体施工要求，以及项目部的施工进度计划合理的安排人员、材料、机械进场施工。2、施工前由责任工程师牵头，按施工方案和技术规程对操作者进行技术、安全交底，下达具有可操作性、可实际操作的技术交底书，做好现场方案实施跟踪工作。并由工长监督劳务公司管理人员对作业层工人进行书面及现场交底，让每个操作者都清楚模板由加工制作到安装的具体做法。注：劳务公司相关管理人员的交底应包含书面交底和现场实际操作交底两个部分，在工长监督劳务公司对作业层工人进行交底的时候应注意此两方面的交底，并在技术交底上面注明交底情况。3、在施工中，要做到样板引路的原则。按照施工流水段的部署，先进行样板区域的施工，经与质量有关的各部门验收合格后方可进行大面积施工，以保证工程质量。4、认真做好材料进场验收工作，复查材料材质证明及材料进场存储工作，保证材料质量符合规范要求，满足施工需要。5、各方要积极配合现场施工，及时解决现场施工中遇到的各类问题。4.2材料准备421主要材料计划表序号名称规格单位数量备注1.覆膜多层板15mm厚双面ITl250000按流水陆续投入26000mm钢管48.3×3.6根100OO陆续投入（租赁）2.2000mm钢管48.3×3.6根100O陆续投入（租赁）3.1500mm钢管48.3×3.6跟7000陆续投入（租赁）4.直角扣件用于外径48.3钢管个10万陆续投入（租赁）5.旋转扣件用于外径48.3钢管个6万陆续投入（租赁）6.可调支托外径36mm长度600mm根4万陆续投入（租赁）7.碗扣立杆3米根4万陆续投入（租赁）8.碗扣立杆1.5米、1.2米、0.9米根3万陆续投入（租赁）9.碗扣拉杆0.9米根22万陆续投入（租赁）IC碗扣拉杆1.2米根6万陆续投入（租赁）11木方50×100,长3米方500按流水陆续投入12木方100×1005长3米方2500按流水陆续投入4.2.2材料质量控制4.2.1 要求严格材料的进场验收。木胶模板必须符合GB/T17656-2008混凝土模板用胶合板标准。面板要求平整，厚度一致，不允许有脱胶。平整度控制在61.5/1000,板厚偏差小于0.2mm。4.2.2 其他木材要求达到国家Il级木材标准。4.2.3 制作防水穿墙螺栓所有钢材,必须经试验达到GB7012007低碳热轧圆盘条的技术标准。4.2.4 碗扣式脚手架用钢管应采用符合现行国家标准直缝电焊钢管（GB/T13793-2008）或低压流体输送用焊接钢管
