《室外排水设施数据采集与建库规范》.docx

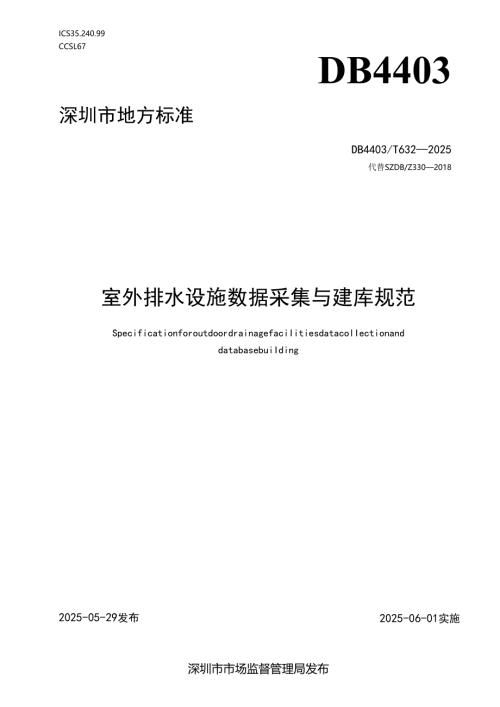

ICS35.240.99CCSL67DB4403深圳市地方标准DB4403/T6322025代替SZDB/Z3302018室外排水设施数据采集与建库规范SpecificationforoutdoordrainagefaciIitiesdatacolIectionanddatabasebuiIding2025-06-01实施2025-05-29发布深圳市市场监督管理局发布目次前言II1范围12规范性引用文件13 术语和定义14 总体要求25数据采集26数据库设计57数据管理与应用5附录A（规范性）室外排水设施属性数据表7附录B（规范性）室外排水设施监测、检测、养护数据表35附录C（规范性）室外排水设施相关要素属性数据表39附录D（规范性）室外排水设施数据分层及数据表说明45附录E（规范性）排水管线（点）类别、排水面代码47附录F（资料性）排水分区编码、单位代码48附录G（资料性）深圳市街道行政区划代码53附录H（规范性）室外排水设施图例56附录I（资料性）管线（点）对象编码58->.Z-»刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替SZDB/Z3302018室外排水设施数据采集与建库规范，与SZDB/Z3302018相比，除结构调整和编辑性改动外，主要技术变化如下：a）文件的适用范围增加了“深汕特别合作区”，并进一步明确室外排水设施包括“市政和小区”排水设施（见第1章）；b）增加了“排水通道”、“建筑排水排出管”两个术语和定义（见3.9、3.13）,删除了“干管/渠”、“次干管/渠”、“支管/渠”、“截流管/渠”四个术语和定义（2018年版的第3章）；c）增加了既有设施普查或修补测数据采集以及新改扩建设施竣工数据采集的属性数据填写要求（见5.1.2）,更改了坐标系统与高程系统的描述（见5.1.3,2018年版的5.1.3）,更改了数据采集需要提供的文件格式要求的描述（见5.1.4,2018年版的5.1.4）,更改了排水管点编码规则（见5.2.2,2018年版的5.2.2）,更改了排水管线编码规则（见5.2.3,2018年版的5.2.3）,更改了项目编号应符合的编号规则（见5.2.5,2018年版的5.2.5）,更改了室外排水设施数据检查内容（见5.3.3,2018年版的5.3.3）；d）更改了修补测的要求（见7.1.2,2018年版的7.1.2）,增加了数据采集单位负责的工作内容（见7.1.3）,增加了数据管理单位负责的工作内容（见7.1.4）,增加了新建设施竣工测绘和既有设施修补测采集数据汇交入库时间要求（见7.1.5）,更改了室外排水设施数据汇交的频次（见7.1.6,2018年版的7.63）；e）更改了数据表字段类型、字段宽度要求（见附录A、附录B、附录C,2018年版的附录A、附录B、附录C）；f）删除了附录A、附录B、附录C部分数据表字段：权属单位、运营单位、图幅号、管偏井的点号、附属物类型、更新日期（2018年版的附录A、附录B、附录C）；g）增加了内部概化管线属性表（见表A.10）、小区污水处理构筑物（见表A.13）、排水通道数据属性表（见表A.16）、排水通道中心线属性表（见表A.17）、管渠维修改造数据表（见表A.18）；h）增加了排水管道表、排水渠道表、检查井、雨水口、排放口、溢流堰、闸门、阀门、排水泵站、调蓄设施、污水处理设施、污泥处理处置设施、泵参数表“约束条件”属性（见表A.1表A.9、表A.11、表A.12、表A.14、表A.15）；i）更改了附录A部分数据表字段（项目编号、管线种类、材质、断面形式、埋设方式、接口方式、数据来源、管线类别、现状、排水管点种类、井盖材质、结构形式、雨水算形状、雨水算材质、雨水口尺寸、排放口形状、出流形式、止回装置类型等）的填写说明（见附录A,2018年版的附录A）；j）增加了附录A部分数据表字段：探测单位代码、权属单位代码、运营单位代码、是否经维修改造、位置、是否属于市政接驳管线、是否属于排水公司运营范围、在用状态、井底高程、结构形式、截流去向、排放口尺寸、是否受潮汐影响、受纳水体类别、备用泵台数、扬程、进水管管径、出水管管径、水泵数量、是否具备废水处理功能、出水标准、关联设施类型、关联设施的唯一编号、是否为污水限流设施等（见附录A）；k）更改了附录B部分数据表字段（检测方法、检测方向、功能性缺陷、功能性缺陷等级、结构性缺陷、结构性缺陷等级、天气、管养类型等）的填写说明（见附录B,见2018年版的附录B）；D增加了附录B部分数据表字段：类别、排水管渠编号、管养单位电话等（见附录B）；m）删除了城市河道桩号点（2018年版的表C.2）、城市受纳水体（河道）（2018年版的表C.3）、城市受纳水体（湖泊）（2018年版的表C.4）、排水系统（2018年版的表C.5）、资料收集情况表（2018年版的表。11）；n）增加了特征点、排水分区、设施空间范围、排水户、水浸点数据表、XY曲线参数表“约束条件”属性（见表C.1表C.6）；o）更改了附录C部分数据表字段（项目编号、排水管点种类、数据来源、可见性、探测单位代码、管点类别、现状、权属单位代码、运营单位代码、分区类型、排水预处理方式、情况描述、所属设施的唯一编码等）的填写说明（见附录C,2018年版的附录C）；P）增加了附录C部分数据表字段：井底高程、是否属于排水公司运营范围、在用状态、许可证开始日期、许可证结束日期、备案日期、备案编号、排水户类别、管理级别、是否列入重点排污单位目录、接入检查井类型等（见附录C）；q）增加了小区污水处理构筑物、排水通道中心线、内部概化管线、排水通道的空间要素类型和数据表名称（见表D.1）,删除了城市受纳水体（河道）、城市受纳水体（湖泊）的空间要素类型和数据表名称（2018年版的表D.1）,增加了排水通道、管渠维修改造数据表的属性数据表名和说明（见表D.2）、删除了资料收集情况表的属性数据表明和说明（2018年版的表D.2）；r）增加了“排水”管线（点）大类的“截流”管线（点）小类和代码，将“城市受纳水体（湖泊）”排水面名称修改为“排水通道”（见附录E）；s）更改了深圳市街道行政区划代码（见表G.1,2018年版的表F.1）；t）增加了“排水管线”要素中“截流”类别的图例、图例宽度与颜色（见附录H）；增加了“检查井”要素中“合流检查井”与“截流检查井”类别的图例、图例宽X高与颜色（见附录H）；增加了“小区污水处理构筑物”要素的类型、图例、图例宽X高与颜色（见附录H）；删除了“河道桩号点”要素的图例、图例宽X高与颜色（见附录H）。本文件由深圳市水务局提出并归口。本文件起草单位：深圳市水务局、深圳市水务（集团）有限公司、新地中联工程设计有限公司、深圳市宝安排水有限公司、深圳市龙岗排水有限公司、深圳市龙华排水有限公司、深圳市坪山排水有限公司、中电建水环境科技有限公司、中国兵器工业北方勘察设计研究院有限公司、深圳市厚德检测技术有限公司。本文件主要起草人：徐展涛、赵吉、张剑、刘旭辉、李鸿鸣、张治、李浩、胡巍、张明、韩倩、陈泽霖、江楠、武君益、张俊武、张德浩、钟艳萍、李丹、姚杰锋、余蓝、张毅、张玉宝、任磊、廖吉斯、闫海龙、张宝东、白帆、徐艳高、周豪乐、张佳乐、吴元紧、赵爽、岳磊、曾祥贤、罗京。本文件及其所代替文件的历次版本发布情况为：2018年首次发布为SZDB/Z3302018；本次为第一次修订。室外排水设施数据采集与建库规范1范围本文件规定了室外排水设施及相关对象数据采集、数据库设计、数据管理与应用的要求。本文件适用于深圳市（含深汕特别合作区）市政和小区的室外排水设施及相关对象（如维修改造、水质水量监测、内窥检测、管网养护、设施空间范围、排水户）数据采集、检查、录入、应用、更新与数据库的建设、管理。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T24356测绘成果质量检查与验收GB50014室外排水设计标准GB/T50125给水排水工程基本术语标准GB/T51187城市排水防涝设施数据采集与维护技术规范CJJ/T8城市测量规范CJJ61城市地下管线探测技术规程CJJ181城镇排水管道检测与评估技术规程DB4403/T587地下管线数据规范3术语和定义GB/T24356、GB50014、GB/T50125、GB/T51187>CJJ/T8、CJJ61、CJJ181、DB4403/T587界定的以及下列术语和定义适用于本文件。3.1室外排水设施outdoordrainagefacilities室外排水工程中的管道、构筑物和设备等的统称。3.2排水管点drainagePoint空间要素类型为点要素的对象。3.3排水管线drainageIine空间要素类型为线要素的对象。3.4排水面drainagearea空间要素类型为面要素的对象。检查井manhoIe排水管中连接上下游管道并供养护工人检查、维护或进入管内的构筑物。注：按照功能不同又能分为普通检查井和接户井、闸阀井、溢流井、倒虹井、透气井、压力井、检测井、拍门井、截流井、水封井、跌水井、沉砂井等特殊检查井。3.6雨水口inlet用于收集地面雨水的构筑物。3.7排放口outlet将雨水或处理后的污水排放至水体的构筑物。注：雨水管道末端未修建构筑物直接排入水体或排水通道的，数据采集时在雨水管道末端设置排放口管点，并采集相应的信息。3.8特征点featurepoint在排水管线、压力管道测量过程中为表示管线转弯、断面变化、材质改变、坡度变化、管道连接等而设置的特征节点。3.9排水通道drainagechanneI汇集多个雨水系统的雨水并行泄至下游河、湖、海等水体的沟、渠、箱涵等天然或人工雨水通道，或不同污水系统间转输污水的通道。3.10排水户draininghousehoIds向公共排水设施排水的用户。3.11地理信息系统geographicinformationsystemofdrainagefaciIities利用地理空间信息与属性数据相结合技术，为排水设施空间与属性数据管理提供显示、编辑、查询、统计等功能的排水设施数据管理系统。3.12拓扑关系topologicalreIationofdrainagefaciIities各排水设施之间的空间关联关系。3.13建筑排水排出管buiIdingdrain,outIetpipe从建筑物内至室外检查井的排水横管段。4总体要求新建、改建、扩建的室外排水设施应按照附录A附录C的要求进行竣工测绘与内窥检测，并将采集数据录入排水行业数据库。5数据采集5.1 一般规定5. 1.1室外排水设施数据采集的范围包括：室外排水设施数据，室外排水设施的监测、检测、养护数据，与室外排水设施相关对象的数据。6. 1.2数据采集的内容及数据格式应按照附录A附录C的规定执行。既有设施普查或修补测数据采集，属性数据按“约束条件”要求填写，若存在废弃设施，应在对应设施属性表中明确废弃状态；新改扩建设施竣工数据采集，全部属性数据均应填写。7. 1.3数据采集的平面系统使用2000国家大地坐标系、高程系统使用1985国家高程基准。8. 1
