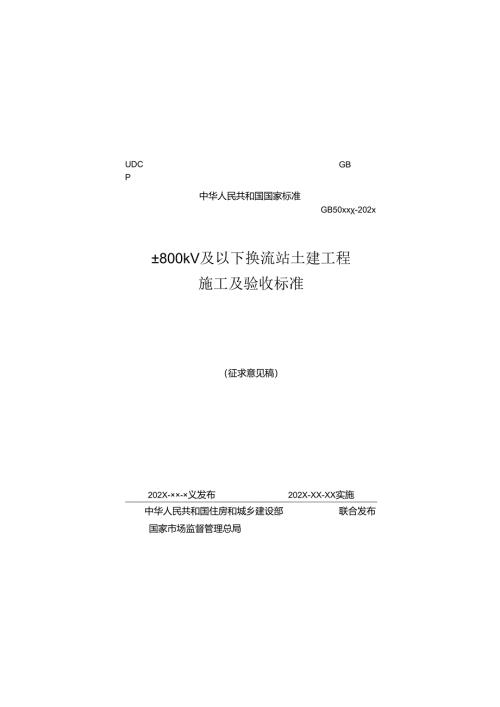

UDCPGB中华人民共和国国家标准GB50xx-202x±800kV及以下换流站土建工程施工及验收标准（征求意见稿）202X-××-×义发布202X-XX-XX实施中华人民共和国住房和城乡建设部联合发布国家市场监督管理总局根据住房和城乡建设部关于印发2023年工程建设规范标准编制及相关工作计划的通知(建标)要求，本标准在修编过程中，编制组经过广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。本标准主要技术内容是：总则、术语、质量验收范围、换流站建筑物工程、换流站构筑物工程、换流站场区工程、换流站消防工程、环保工程、装配式工程。本标准修订的主要内容：1 .整合±80OkV及以下换流站土建工程施工质量验收规范(GB50729-2012)和±800KV及以下换流站构支架施工及验收规范(GB50777-2012)；2 .删除装饰装修细部工程、阀厅穿墙套管封堵工程等内容；3 .增加钢结构防火涂料涂刷与验收、柔性直流换流站钢网架结构组装与验收、装饰装修防火与环保等要求；4.补充调相机工程、装配式工程等施工质量验收内容。本标准由住房和城乡建设部负责管理。本标准起草单位：国家电网有限公司特高压建设分公司(地址：北京市西城区南横东街8号都城大厦706室，邮政编码：100052)中国南方电网超高压输电公司浙江省电力公司江苏省送变电公司本标准主要起草人员：*、*、本标准主要审查人员：*、*、1总则12 术语33 质量验收范围64换流站建筑物工程74. 1基本规定75. 2钢结构主体工程76. 3压型金属板围护工程107. 4阀厅建筑物接地工程138. 5防火墙工程159. 6防火墙阀侧封堵工程1810. 7特种设备房间地面工程1911. 8装饰装修工程2212. 9建筑电气工程2513. 10调相机工程295换流站构筑物工程3314. 1基本规定3315. 2基础3316. 3构架与设备支架3517. 4阀冷却水系统3818. 5电缆沟（隧）道3819. 6独立避雷针及避雷线塔4020. 供水管井（水井）工程415.8池体工程426换流站场区工程446.1基本规定446.2换流站广场及轨道451. 3站内道路工程506. 4围墙工程547换流站消防工程567. 1基本规定568. 2火灾自动报警系统569. 3消防给水及消火栓系统5610. 4水喷雾灭火系统5811. 5压缩空气泡沫灭火系统(CAFS)5912. 6气体灭火系统628环保工程6413. 1基本规定6414. 隔声降噪工程6415. 3边坡防护工程698. 4排水工程748. 5场地地坪工程789装配式工程809. 1基本规定809. 2预制构件809 .3混凝土装配式围墙8210 4装配式电缆沟(隧道)839. 5装配式混凝土建筑安装85附录A±80OkV换流站土建工程单位、子单位工程质量验收划分示例87本标准用词说明89引用标准名录901总则.o.为加强换流站土建工程施工质量管理，统一换流站土建工程的施工质量验收，保证工程质量，制定本标准。1.0.2本标准适用于±80OkV及以下新建、扩建和改建换流站土建工程的施工质量验收。1.0.3施工质量应符合以下要求：1工程施工质量验收均应在施工单位自检合格的基础上进行。2隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收，形成验收文件，经验收合格后方可继续施工。3基坑、基槽、沟槽开挖后，建设单位应会同勘察、设计、施工和监理单位实地验槽，并应会签验槽记录。4对涉及结构安全、节能、环境保护和主要使用功能的建筑材料、建筑构配件、设备，以及工程实体质量等应按规定进行见证检验。5检测机构应当取得建设工程质量检测机构资质，并在资质许可的范围内从事建设工程质量检测活动。6工程施工应采取资源节约和环境保护等措施，并应符合现行国家标准建筑工程绿色施工规范GB/T50905和建筑与市政工程绿色施工评价标准GB/T50640的要求。1.0.4本标准应与现行国家标准建筑工程施工质量验收统一标准GB50300配套使用。1.0.5+800kV及以下直流换流站土建工程的施工质量验收，除应执行本标准及配套使用的标准外，尚应符合国家现行有关标准的规定。2.0.1换流站COnVerterstation是指在高压直流输电系统中，为了完成将交流电变换为直流电或者将直流电变换为交流电的转换，并达到电力系统对于安全稳定及电能质量的要求而建立的站点。2.0.2土建工程buildingproject土木工程和建筑工程的总称，是指使用建筑材料和施工设备完成一切和水、土、文化有关的基础建设的计划、建造和维修的生产活动和工程技术。2.0.3阀厅VaIVehall换流站内放置换流阀的封闭建筑物，要求能屏蔽换流产生的电磁干扰，有极好的电磁屏蔽性能。通常为钢结构建筑，其四周墙面及屋面、地面设置有焊接为整体的六面体金属屏蔽网层。2.0.4阀吊梁ValVepylonsupportbeams固定在阀厅屋架下用于悬吊换流阀塔的构件。2.0.5调相机synchronouscondenser一种无功功率补偿装置，它是向电力系统提供或者吸收无功功率的同步电机。2.0.6防火墙firewall设在换流变压器（平波电抗器、高压电抗器）之间及阀厅与换流变压器（平波电抗器）之间等防止火灾蔓延用非燃材料浇（砌）筑的墙体。有现浇钢筋混凝土清水墙、钢筋混凝土框架填充砌体墙等类型。2.0.7构支架frameworks是一种用于支撑电力设备的结构部件，通常由钢材制成，承担着托架、吊臂和悬挂设备等作用。2.0.8大封堵、小封堵Iargesealing>smallsealing是指在阀厅换流变侧混凝土防火墙开孔处，对换流变压器阀侧套管进行封堵时，采用大封堵和小封堵相结合的一种封堵方式。大封堵为与混凝土防火墙接触的封堵结构，安装在防火墙孔洞中；小封堵为与套管接触的封堵结构，填充在阀侧套管与防火板之间。2.0.9压缩空气泡沫灭火系统compressedairfoamsystem(CAFS)采用压缩空气泡沫释放装置，通过管道系统将混合器产生的压缩空气泡沫输送至释放装置进行泡沫释放的系统。2.0.10隔声屏障soundbarrier专门设计的立于噪声源和受声点之间的一种声学障板。2.0.11防静电地坪antistaticfloor是指能够有效地消除静电的一种地面覆盖物。2.0.12清水混凝土fair-facedconcrete直接利用混凝土成型后的自然质感作为饰面效果的混凝土。2.0.13清水砌体fair-facedmasonry也称清水墙，是砖墙外墙面砌成后，只需要勾缝，即成为成品，不需要外墙面装饰，砌砖质量要求高，灰浆饱满，砖缝规范美观。2.0.14设备基础equipmentfoundation与设备底部或设备支架底部相连，稳定承受所作用的荷载，确保设备安全稳定运行的混凝土结构。2.0.15自流平地面self-levelingground是指在混凝土、水泥或砂浆地面将着色无溶剂、自流平、粒子致密的厚浆型环氧树脂采用特殊工艺涂在经处理的水泥地坪表面上，以达到美化地面和清洁防尘效果的工业地坪。2.0.16电磁屏蔽electromagneticshielding用导电材料减少电场、磁场能量向指定区域穿透的屏蔽。3质量验收范围3.0.1换流站土建工程质量验收划分为单位（子单位）工程、分部（子分部）工程、分项工程和检验批。3.0.2工程施工前，可按本标准附录A的规定，结合具体工程实际情况，由施工单位制定该工程项目的质量验收范围划分表。施工过程中，验收表的工程项目编号应与验评划分的工程项目编号保持一致。3.0.3单位（子单位）工程、分部（子分部）工程、分项工程和检验批的编号应按照连续编号的原则进行编号。编号原则应按单位、子单位、分部、子分部、分项、检验批工程各占两位、检验批流水号占三位，共15位数字，无子单位、子分部工程时，编号应编为OOo4换流站建筑物工程4.1 基本规定4.1.1 本章适用于换流站建筑物工程施工质量验收，换流站建筑物施工质量的验收除应执行本章规定外，尚应符合国家现行有关标准的规定。4.1.2 混凝土所用的原材料应符合设计要求和国家现行标准通用硅酸盐水泥GB175、混凝土外加剂GB8076及普通混凝土用砂、石质量及检验方法标准JGJ52的有关规定，并按批量进行复验。4.2 钢结构主体工程I一般规定4.2.1 换流站建筑物主体钢结构工程的施工验收除执行本标准外，尚应符合国家现行标准钢结构工程施工质量验收标准GB50205、建筑钢结构防火技术规范GB51249及钢结构通用规范GB55006的规定。4.2.2 主体工程采用的原材料应进行进场检验。凡涉及结构安全、节能、环境保护和主要使用功能的材料应按规定进行见证检验。见证检验应在建设单位或监理单位的监督下现场取样、送检，检测试验应具有真实性和代表性。4.2.3 钢结构安装时，必须控制屋面、平台等承载部位施工荷载，施工荷载和冰雪荷载等荷载总重严禁超过承载部位的承载能力。4.2.4 混凝土后锚固工程应进行抗拔承载力的现场检验。II钢结构主体工程4.2.5 螺栓孔宜采用钻成孔，扩孔宜采用较孔法，不得用焊枪等烧制或扩大。高强度螺栓扩孔数量应征得设计单位同意。4.2.6 支承垫块的种类、规格、摆放位置和朝向，必须符合设计要求。橡胶垫块与刚性垫块之间或不同类型刚性垫块之间不得互换使用。4.2.7 在钢结构安装调整完成并检测合格后，对钢柱与基础的间隙用高强度灌浆料或微膨胀细石混凝土等进行二次灌浆，并对钢柱柱脚进行防腐保护。4.2.8 在对钢柱基础进行二次灌浆前，应对原混凝土构件接触面按设计要求进行凿毛处理，凿毛面积不小于灌浆接触面积的23o4.2.9水泥基灌浆材料的验收以试验室检验为标准，检验项目应包括流动度、竖向膨胀率、抗压强度。水泥基灌浆材料现场使用时，严禁在水泥基灌浆材料中掺入任何外加剂、外掺料。4.2.10 混凝土灌浆分二次进行，其强度应不低于设计强度，同类型钢柱留置一组混凝土试块。4.2.11 构件组装宜在组装平台、组装支撑架或专业设备上进行，组装平台及组装胎架应有足够的强度和刚度，便于构件的装卸和定位。4.2.12 设计要求起拱的构件，应在组装时按规定的起拱值进行起拱。设计未要求但施工工艺要求起拱的构件，起拱允许偏差应不大于起拱值的10%,且不大于IOmmo4.2.13 桁架结构组装时，杆件轴线交点偏移应不大于3mni。构件组装间隙应符合设计和工艺文件要求，当设计和工艺文件中没有规定时，组装间隙一般不宜大于2.0mm。4.2.14 阀吊梁梁底标高偏差应控制在010mm以内。4.2.15 高强度螺栓连接处的钢板表面处理方法与除锈等级应符合设计要求，摩擦型高强度螺栓连接摩擦面处理后应分别进行抗滑移系数试验和复验。4.2.16 钢吊车梁的下翼缘不得焊接工装夹具、定位板、连接板等临时工件。钢吊车梁和吊车桁架组装、焊接完成后在自重荷载下不允许有下挠。4.2.17 防火材料进场后应对其粘结强度、抗压强度进行复试。4.2.1
