DB36T 1759-2023布敦岩沥青厂拌热再生沥青路面施工技术规范.docx

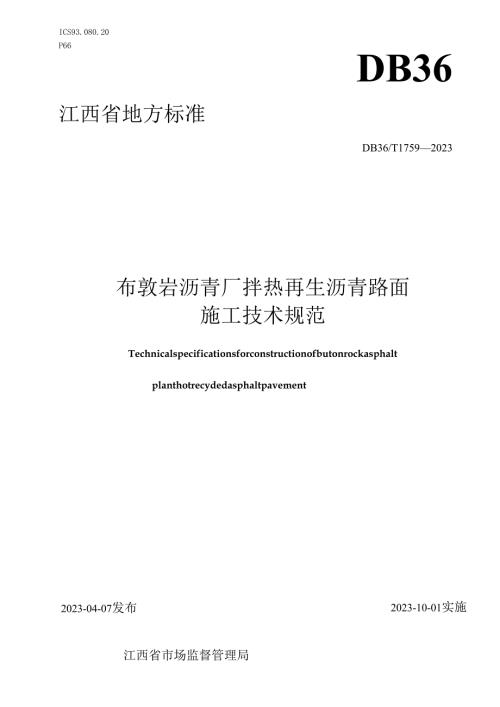

ICS93.080.20P66DB36江西省地方标准DB36/T17592023布敦岩沥青厂拌热再生沥青路面施工技术规范Technicalspecificationsforconstructionofbutonrockasphaltplanthotrecydedasphaltpavement2023-04-07发布2023-10-01实施江西省市场监督管理局目次前言II1范围12规范性引用文件13术语和定义14材料技术要求25混合料配合比设计36施工工艺57质量控制与验收7附录A（资料性附录）BRA厂拌热再生沥青混合料配合比设计9布敦岩沥青厂拌热再生沥青路面施工技术规范1范围本文件规定了布敦岩沥青厂拌热再生沥青路面技术应用的术语、定义和符号、原材料、配合比设计、施工工艺、质量控制与验收。本文件适用于各等级公路中、下面层采用厂拌热再生技术的建设和养护。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。JTGE2O公路工程沥青及沥青混合料试验规程JTGE42公路工程集料试验规程JT/T86o.5沥青混合料改性添加剂第5部分：天然沥青JTGD5O公路沥青路面设计规范JTGF4O公路沥青路面施工技术规范JTG/T5521公路沥青路面再生技术规范JTG345公路路基路面现场测试规程3术语和定义下列术语和定义适用于本文件。3.1布敦岩沥青ButonRockAsphalt(BRA)产自印度尼西亚布敦岛的天然岩沥青矿，是石油在岩石夹缝中经过长期的沉积变化，在热、压力、氧化、触媒、细菌的综合作用下生成的沥青类物质，并经过去除杂质、脱水、碾磨等加工后形成的粉粒状材料。3.2回收沥青路面材料reclaimedasphaltpavement(RAP)采用铳刨、开挖等方式从沥青路面上获得的旧路面材料。3.3布敦岩沥青厂拌热再生沥青混合料CentralplanthotrecyclingasphaltmixturewithButonRockAsphalt在厂拌热再生沥青混合料中按一定比例外掺添加布敦岩沥青而形成的再生沥青混合料。3.4干法工艺dryprocess将布敦岩沥青直接投入到沥青混合料拌合楼的拌缸中，与矿料先干拌一定时间后，再加入基质沥青进行拌合的沥青混合料拌合工艺。3.5布敦岩沥青掺量ButonRockAsphaltcontent（BRAC）布敦岩沥青占除布敦岩沥青外沥青混合料总重量的百分率。4材料技术要求4.1一般规定4.1.1 厂拌热再生沥青混合料所使用的各种原材料运至现场后应进行检验，经检定合格后方可使用。4.1.2 布敦岩沥青宜采用防潮、不易破损的塑料编织袋包装，储存在干燥、防水的仓库中，以避免日晒、雨淋，减少原材料结团、结块。4.1.3新集料与RAP的堆放场地应进行硬化处理，堆放场地排水通畅，采用防雨棚遮盖。4.2布敦岩沥青4.2.1BRA的相关技术要求见表Io表1BRA的相关技术要求检测项目技术要求试验方法颜色黑色或褐色粉末目测三氯乙烯溶解度（%）18T0607沥青含量（）26-30T0735或T0722砂、泥土等杂质含量（）2T0333含水量（%）2T0612灰分含量（%）80T0614密度（g/cm。1.60-1.90T0603闪点（）230T0611抽提出的沥青软化点（）80T060625°C针入度(0.1三)O-IOT060415延度(cm)实测T06054.2.2BRA的粒径规格要求见表2o表2BRA粒径规格筛孔尺寸（IIIm）4.752.361.18通过筛孔质量百分率（%）10095-100>804.3沥青结合料宜采用70号或90号A级道路石油沥青，其技术指标应满足现行行业标准JTGF40相关规定。4.4.1RAP使用原则RAP在使用前必须经过破碎、筛分等预处理；不同料源、品种、规格的RAP材料应分别回收、分隔堆放、不得混杂，保证材料均匀一致。4.4.2RAP的回收4.4.2.1RAP可以采用冷铳刨、机械开挖等方式进行回收。铳刨时针对不同路况路段宜分段铳刨、分层铳刨，做到分别回收、分开堆放不混杂。4.4.2.2同一批次铳刨应保持恒定的铳刨速度、深度等参数，严格控制材料变异，必要时通过试验段确定铳刨参数。4.4.3RAP的预处理与堆放4.4.3.1RAP宜采用柔性破碎设备加工，通过振动筛分装置将RAP筛分成不少于两档，条件允许时宜筛分成三档。4.4.3.2经过预处理的RAP应均匀堆放，转运和堆放过程中应避免材料离析；预处理后的RAP应及时使用，避免长时期堆放引起结团。4.4.4RAP的检测项目与质量要求RAP技术指标的检测与要求见表3。表3RAP的检测项目与质量要求再生类型材料检测项目技术要求试验方法厂拌热再生，预处理后的RAP沥青混合料回收料(RAP)含水率(%)3T0305RAP矿料级配实测T0302干筛法沥青含量(Q实测T0722砂当量(%)60T0334RAP中的沥青25°C针入度(0.1mm)10T0726或T0727回收沥青，按JTGE20进行试验6(C动力黏度(Pas)实测软化点()实测15°C延度(cm)实测RAP中的粗集料针片状颗粒含量(%)15T0312压碎值()实测T0316最大颗粒粒径(mm)设计级配允许的最大粒径一RAP中的细集料棱角性实测T03454.5集料、填料等其他材料粗集料、细集料、填料等其他材料，各项技术指标应符合JTGF40的相关规定。5混合料配合比设计5.1一般规定5.1.1BRA厂拌热再生沥青混合料配合比设计应以RAP中的各档矿料与新集料的合成级配作为级配设计依据。5.1.2BRA厂拌热再生沥青混合料配合比设计应包括：目标配合比设计、生产配合比设计和生产配合比验证三个阶段。5.1.3本文件采用马歇尔设计方法进行配合比设计。若采用其他设计方法设计，应按照本方法进行设计检验，满足要求方可使用。5.2目标配合比设计5.2.1设计流程BRA厂拌热再生混合料的目标配合比设计宜按照图1步骤进行，厂拌热再生混合料配合比设计具体方法参见附录A。图1BRA厂拌热再生混合料目标配合比设计流程图5. 2.2沥青混合料回收料用量对沥青混合料回收料进行试验检测，试验分析沥青混合料回收料中的旧沥青的老化性能指标以及旧集料的相关性能指标，并以此为参考来进行掺加沥青混合料回收料的配合比设计。并测试不同配比的再生混合料的各项路用性能，经过对试验数据的分析确定最佳沥青混合料回收料的用量。6. 2.3布敦岩沥青掺量布敦岩沥青掺量宜为热再生沥青混合料总质量的2%4%,可结合项目所在地区的气候和交通设计条件、路面结构、费用成本、已有工程使用技术经验及工程案例、布敦岩沥青的检测结果进行相应调整。6.3 生产配合比设计按照目标配合比确定好冷料仓比例及进料速度后，在热料仓取料进行矿料的级配试验，确定热料仓的矿料级配组成。并取目标配合比设计的沥青用量及±03%三个沥青用量进行试拌及配合比试验，确定生产配合比的最佳沥青用量。6.4 生产配合比验证拌和机按生产配合比结果进行试拌、铺筑试验段。通过路面芯样检测各参数大小，确定生产用的标准配合比。其他宜按照JTGF40热拌沥青混合料配合比设计方法的有关规定进行热再生沥青混合料配合比设计检验。6.5 技术要求BRA厂拌热再生沥青混合料的性能应满足JTGF40中技术要求，性能技术指标见表4。江西等南方地区应重点关注BRA热再生混合料的高温稳定性、水稳定性。表4BRA厂拌热再生沥青混合料性能技术要求技术指标技术要求试验方法动稳定度/(次11Im)5000T0719浸水马歇尔残留稳定度/%85T0709冻融劈裂残留强度比/%80T0729低温弯曲破坏应变/"2500T0715渗水系数/(mLmin)1OOT07306施工工艺6.1 一般规定1 .1.1BRA厂拌热再生沥青混合料宜选用间歇式拌合设备，应配备独立的RAP加热滚筒，采用干法工艺进行拌合。6 .1.2BRA热再生混合料必须在沥青拌合厂采用拌合机械拌制。拌合厂的设置应符合国家有关环境保护、消防、安全等规定。6.2 拌和6.2.1BRA厂拌热再生沥青混合料的拌合流程按图2的规定执行。图2BRA厂拌热再生沥青混合料拌合流程图6. 2.2采用干法工艺拌合时，为保证BRA添加量的准确性，应在原拌合楼基础上加装一套全自动的提升、计量及储存装置能够将岩沥青一次性加入到每盘料中，并设置称重装置来精确记录BRA的掺量。当沥青混合料拌合楼存在两个矿粉仓时，可将符合质量标准的BRA提升到其中一个独立的矿粉仓中计量加入。当拌合楼无两个矿粉仓时，可采用加装机械装置或人工投料等方式将提前计量好的BRA直接投入拌合锅。必须保证投放时机，在喷入基质沥青前通过高温矿料的混合作用将BRA熔融分散。7. 2.3按生产配合比确定各种材料的用量参数，输入控制拌合楼的计算机，设置温度、时间等工艺参数。8. 2.4BRA厂拌热再生沥青混合料的拌和时间可根据具体情况经试拌确定。拌合过程中，先将BRA、加热后的新集料和RAP一起投入搅拌缸中干拌不少于30s,接着喷入基质沥青湿拌不少于15s,最后加入矿粉拌和不少于20sO可根据现场拌和效果及时调整干拌和湿拌时间。9. 2.5拌合后的混合料应均匀地裹覆沥青，无花白料、无结团成块或严重的粗细集料分离现象，根据现场拌合效果对初定的干拌时间进行检查和调整。10. 2.6BRA厂拌热再生沥青混合料的生产温度应按表5控制。表5再生沥青混合料的生产温度控制工艺环节控制温度（）沥青加热155165集料加热185195RAP加热Ilo130沥青混合料出厂165175沥青混合料废弃高于195混合料运输到场不低于16。6.3运输BRA厂拌热再生沥青混合料的运输，参照JTGF40的相关规定执行。6.4 摊铺6. 4.1BRA厂拌热再生沥青混合料的摊铺温度宜比热拌沥青混合料高510°C,摊铺前热再生料温度应控制在155以上，松铺系数经试验段试铺确定。7. 4.2当路面温度低于15时或遇大风、雨雪等天气时，不得摊铺。8. 4.3BRA厂拌热再生沥青混合料摊铺的其他要求，参照JTGF40对热拌沥青混合料路面的相关规定执行。6.5 碾压6.5.1BRA热再生沥青混合料的压实温度宜比热拌沥青混合料高510。沥青路面的压实与成型，参照JTGF40的相关规定执行，施工中各环节的温度控制见表6表6BRA厂拌热再生沥青路面施工温度控制工艺环节温度控制（）混合料到场160摊铺155初压>150,紧跟摊铺机复压紧跟初压终压表面温度90开放交通路表温度<506.5.2接缝处理的设置等其它环节参照JTGF40的相关规定执行。
