项目钢结构连廊专项施工方案.docx

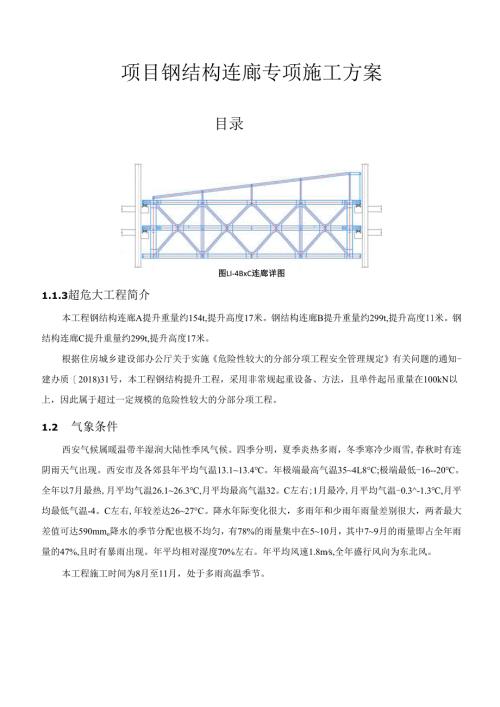

项目钢结构连廊专项施工方案目录第一章工程概况11.1 工程概况11.1.1 工程概况11.1.2 钢结构概况11.1.3 超危大工程简介31.2 气象条件31.3 周边道路及交通条件41.4 施工重点与难点41.5 施工平面布置41.6 管理目标41.7 施工要求41.8 技术保证条件5第二章编制依据62.1 现行国家施工验收规范和相关标准62.2 其他7第三章施工计划83.1 施工进度计划83.2 劳动力投入计划83.3 主要施工机械设备投入计划83.3.1 结构拼装设备投入计划83.3.2 主要检测器具投入计划93.3.3 提升设备投入计划9第四章施工工艺技术114.1技术参数115.3.3大风天气预防及保障措施525.4监测控制措施535.4.1 总体监测体系简介535.4.2 监测的目的及任务535.4.3 钢结构变形监测组织与流程535.4.4 钢结构变形监测保证措施56第六章施工管理及作业人员配备与分工586.1 施工管理人员配备与分工586.2 专职安全生产管理人员配备与分工606.3 特种作业人员配备646.4 其他作业人员配备65第七章验收要求667.1 验收标准667.1.1 总体验收标准及要求667.1.2 各项验收标准及要求677.2 验收程序697.3 验收内容707.3.1 钢构件进场验收的具体内容及方法707.3.2 现场焊缝的质量检测707.3.3 高强螺栓质量检测727.3.4 防火涂装质量验收727.4 验收人员74第八章应急处置措施758.1 应急组织机构758.2 危险源分析778.3 应急处置措施798.3.1 应急报告798.3.2 现场事故应急处理79图LI-4BxC连廊详图1.1.3超危大工程简介本工程钢结构连廊A提升重量约154t,提升高度17米。钢结构连廊B提升重量约299t,提升高度11米。钢结构连廊C提升重量约299t,提升高度17米。根据住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知-建办质2018)31号，本工程钢结构提升工程，采用非常规起重设备、方法，且单件起吊重量在100kN以上，因此属于超过一定规模的危险性较大的分部分项工程。1.2 气象条件西安气候属暖温带半湿润大陆性季风气候。四季分明，夏季炎热多雨，冬季寒冷少雨雪,春秋时有连阴雨天气出现。西安市及各郊县年平均气温13.113.4。年极端最高气温354L8°C;极端最低-16-20。全年以7月最热,月平均气温26.126.3,月平均最高气温32。C左右;1月最冷,月平均气温-0.3-1.3,月平均最低气温-4。C左右,年较差达2627°C。降水年际变化很大，多雨年和少雨年雨量差别很大，两者最大差值可达590mmo降水的季节分配也极不均匀，有78%的雨量集中在510月，其中79月的雨量即占全年雨量的47%,且时有暴雨出现。年平均相对湿度70%左右。年平均风速1.8ms,全年盛行风向为东北风。本工程施工时间为8月至11月，处于多雨高温季节。1.3 周边道路及交通条件项目位于XX,交通状况良好；场内道路宽敞平整，可直通钢连廊所在位置。1.4 施工重点与难点表L4-1施工重点与难点序号类别重点、难点1难点本工程构件大部分为厚板，现场对接焊接变形和焊缝质量是本工程难点。2钢结构连廊跨度大、重量重，如何平稳安全的将连廊提升至所在位置是本工程难点。3重点胎架的稳定和承载力是钢结构连廊组装时的重点4提升装置平台的设计施工质量是重点1.5 施工平面布置图1.5-1施工现场道路示意1.6 管理目标表1.6-1项目管理目标目标名称目标值工期197日历天质量目标国家现行的建筑工程施工质量验收统一标准和相关专业工程施工质量验收规范的规定，一次性验收合格安全目标X省建筑施工安全文明标准化工地绿色施工目标X省绿色施工工程1.7 施工要求1钢结构提升实施前，专项施工方案需按要求论证并通过。2钢结构提升施工前，项目技术负责人需向项目管理人员、分包单位主要负责人、专职安全管理人员做方案交底。项目专业工程师需联合安全管理部向钢结构提升施工人员做技术交底及安全交底，严禁盲目施工。3钢结构提升过程中要符合工程施工进度要求。4提升设备进场时必须做好验收，必须保证设备状态良好。5胎架必须设置在框架柱的位置上，严禁直接压在梁板上。6胎架应有相应的稳定措施，防止施工过程中胎架倾倒。7提升平台虽为临时结构，但是其直接影响提升安全，务必保证平台的施工质量。1.8技术保证条件1项目施工图纸完备、合规，图纸准确无误。2钢结构提升施工相关规范配置齐全并已组织管理人员学习。3钢结构施工方案编制、审批、论证、二次审批、方案交底、技术交底完成。4严格按照方案施工要求、验收标准组织相关人员监督、检查、验收。5现场大型机械的使用已完成报备、验收工作，可正常使用。6劳保用品发放至施工人员，特种作业人员持证上岗。7物资保证进场材料满足钢结构连廊专项施工方案中相关材料的技术参数要求。8监测设备及监测人员落实到位。34建设工程施工现场供用电安全规范(GB50194-2014)35工程测量标准(GB50026-2022)36建筑施工安全技术统一规范(GB50870-2013)37建筑工程施工质量验收统一标准(GB50300-2013)38建筑结构荷载规范(GB50009-2012)39建筑工程绿色施工规范(GB/T50905-2014)40高层民用建筑钢结构技术规程(JGJ99-2015)41建筑施工安全检查标准(JGJ59-2011)42建筑施工高处作业安全技术规范(JGJ80-2016)43建筑机械使用安全技术规程(JGJ33-2012)45建筑施工作业劳动防护用品配备及使用标准(JGJ184-2009)44施工现场临时用电安全技术规范(JGJ46-2005)46建筑施工起重吊装工程安全技术规范(JGJ276-2012)47建设工程施工现场消防安全技术规范(GB50720-2011)48危险性较大的分部分项工程安全管理规定（37号令）49住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知（31号文）50建筑施工组织设计规范(GBT50502-2009)2.2其他表2.2；其他依据序号类别文件名称编号1企业技术标准ZJQ08-SGJB205-2017237气割设备/10台8电动角向磨光机18010台9空压机/2台10碳弧气刨/2台11预热设备/2台3.3.2 主要检测器具投入计划表3.3-2主要检测器具投入计划表序号仪器设备名称规格型号数量国别产地精度备注1全站仪TCR1021+1徒卡1高程、平面测量2水准仪DSZ31苏州一光S3高程控制测量3钢卷尺5m30宁波长城Imm长度测量4卷尺50m4宁波长城Imm长度测量5焊缝检验尺HJC406江苏常州0.5mm焊缝测量6风速仪AR8263上海045ms风速测量7红外线测温仪ModelTN183ZyTemp-3oC"300oC焊接温度测量8游标卡尺125mm3上海量具0.Imm螺栓孔、钢材测量9电动扭矩扳手20高强螺栓初拧、终拧10超声波探伤仪3焊缝探伤11磁粉探伤仪3焊缝探伤12油漆测厚仪3漆膜厚度检测3.3.3 提升设备投入计划表3.3-3提升设备投入计划表序号名称规格型号设备单重数量1液压泵源系统18kWYS-PP-151.45t1台2液压提升器75tYS-SJ-750.5t4台180tYS-SJ-1801.2t2台3高压油管31.5MPa标准油管箱50箱4计算机控制系统32通道YS-CS-Ol1套5传感器锚具、行程、油压8套6专用钢绞线17.80mm1860MPaIkm7对讲机摩托罗拉4台1液压提升设备本工程中液压提升承重设备主要采用YS-SJ型穿芯式液压提升器，液压提升器如图所示。图3.3-1YS-SJ型液压提升器图3.3-2YS-PP型液压泵源系统2液压泵源系统液压泵源系统为液压提升器提供动力，并通过就地控制器对多台或单台液压提升器进行控制和调整，执行液压同步提升计算机控制系统的指令并反馈数据。第四章施工工艺技术4技术参数4.1.1基本方案1A钢结构连廊东面是3-3#住院楼的主楼，建筑高度73.8米，南面是医疗街，西面是3-4#住院楼主楼，建筑高度65.4米，北面是主路，选用100T汽车吊在北面主路上把要组装的构件吊到3-3#与3-4#屋面胎架上组装完成后整体提升。如图所示；图4.1-1A连廊拼装台架图2B钢结构连廊在3-2#与3-4#的裙楼之间，裙楼建筑高度18.9米，南面是3-2#住院楼主楼，建筑高度65.4米，北面是3-4#住院楼主楼，建筑高度65.4米。西面是主路，选用100T汽车吊在西面主路上把要组装的构件吊到3-2#与3-4#裙楼屋面胎架上组装完成后整体提升。如图所示;图4.1-2B连廊拼装台架图3C钢结构连廊在3-1#与3-3#的裙楼之间，裙楼建筑高度14.4米，南面是3-1#住院楼主楼，建筑高度65.4米，北面是3-3#住院楼主楼，建筑高度73.8米。西面是3-1#与3-3#的裙楼，东面是主路，古选用100T汽车吊在东面主路上把要组装的构件吊到3-1#与3-3#裙楼屋面胎架上组装完成后整体提升。如图所示；图4.1-3C连廊拼装台架图4.1.2液压同步提升技术简介1液压同步提升施工技术特点1）通过提升设备的扩展组合，提升重量、跨度、面积不受限制。2）提升过程十分安全，并且构件可以在提升过程中的任意位置锁定，任一提升器亦可单独调整，调整精度高，有效的提高了结构提升过程中安装精度的可控性。3）采用柔性索具承重，只要有合理的承重吊点，提升高度不受限制；4）提升设备体积小、自重轻、承载能力大，特别适宜于大型设备的提升作业。5）液压提升器通过液压回路驱动，动作过程中加速度极小，对被提升设备及提升框架结构几乎无附加动荷载（振动和冲击）；6）设备自动化程度高，操作方便灵活，安全性好，可靠性高，使
