登高车施工方案.docx

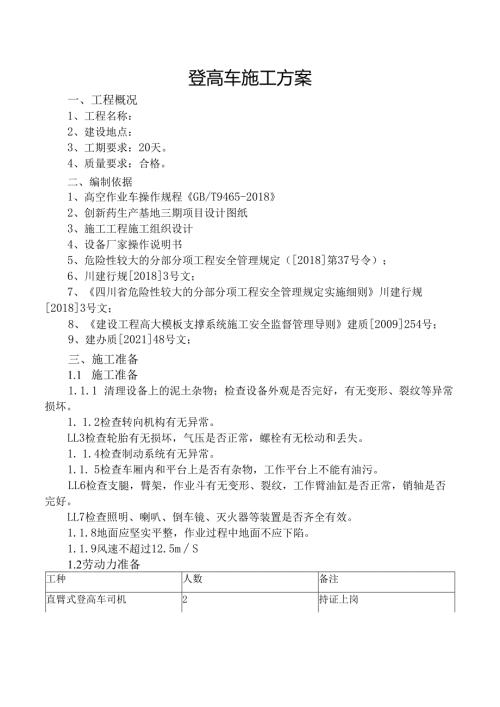

登高车施工方案一、工程概况1、工程名称：2、建设地点：3、工期要求：20天。4、质量要求：合格。二、编制依据1、高空作业车操作规程GB/T9465-20182、创新药生产基地三期项目设计图纸3、施工工程施工组织设计4、设备厂家操作说明书5、危险性较大的分部分项工程安全管理规定（2018第37号令）；6、川建行规20183号文；7、四川省危险性较大的分部分项工程安全管理规定实施细则川建行规20183号文；8、建设工程高大模板支撑系统施工安全监督管理导则建质2009254号；9、建办质202148号文；三、施工准备1.1 施工准备1.1.1 清理设备上的泥土杂物；检查设备外观是否完好，有无变形、裂纹等异常损坏。1. 1.2检查转向机构有无异常。LL3检查轮胎有无损坏，气压是否正常，螺栓有无松动和丢失。1. 1.4检查制动系统有无异常。1.1. 5检查车厢内和平台上是否有杂物，工作平台上不能有油污。LL6检查支腿，臂架，作业斗有无变形、裂纹，工作臂油缸是否正常，销轴是否完好。LL7检查照明、喇叭、倒车镜、灭火器等装置是否齐全有效。1.1.8地面应坚实平整，作业过程中地面不应下陷。1.1.9风速不超过12.5mS1.2劳动力准备工种人数备注直臂式登高车司机2持证上岗工人4名称数量备注直臂式登高车2台1.4直臂式登高车参数技术参数尺寸转台回转角度360°尾摆/m1.4平台摆动幅度180°小臂摆动幅度130°底盘最大允许倾斜角度5。乃°最大行驶速度（收藏）/km/h4.8±0.25最大行驶速度（展开）/km/h0.8±0.05最小转弯半径（内轮）/m2.5最小转弯半径（外轮）/m5.5理论最大爬坡能力（空载收藏）（%）45最大允许风速ms12.5驱动型式四轮驱动前轮转向轮胎型式泡沫填就胎轮胎规格355/55D625额定载荷（非受限/受限）kg300/450动力发动机型号久保田V2403-M-DI-ET04e（国In）额定功kw36液压油箱/L180整机质量kg123001.4.1车辆型号临工重机T22J-H如下图2直臂式登高车现场平面配置图IX=2TOIY=1998J即,60三5>±r(电曲)0556.50地库XW3O8(A0O4YS855-560.60四、施工顺序1、施工顺序直臂式登高车从工地进入，行驶至倒班宿舍处开始工作。直臂式登高车主要用于倒班宿舍外墙真石漆施工，由直臂式登高车向前行驶对墙面补烂。补烂完成后，开始进行真石漆施工。五、直臂式登高车操作步骤L发动机启动和取力器的操作Ll挂好手刹车，在车轮下垫好三角块。L2启动发动机。2 .工作臂固定捆绑带的装卸工作前，请卸下工作臂捆绑带。不卸下捆绑带动作，会损坏工作臂。行驶时，请将工作斗收回到原位，并要可靠地捆绑好工作臂,使工作臂不能晃动。行驶中的振动会损坏结构件。3 .上部操作（工作斗上的操作）在工作臂收回的状态下，上下工作斗时要通过下述路径。否则容易造成从车上坠落的危险。左侧上车梯（车前进方向）走台板上驾驶室顶阶梯防护网工作斗。如果从没有防滑措施的部位上下时，容易滑倒，很危险（特别是车体湿的状态下）。防护网上如有霜或冰时，防滑板也不起作用，应先清除霜或冰后再上下车。为了防止作业中在工作斗内滑倒，工作斗内要清理、整顿、擦净积水和积油。3.1 脚踏开关上部操作装置的操作，除了急停之外,所有操作（除工作斗旋转）只有在踩下工作斗底面上的脚踏开关的状态下才可操作（未装脚踏开关的除外）。在工作斗中操作停止后，脚应离开脚踏开关。脚踏开关绝对不得用绳子捆绑起来，使之处于固定的状态下使用。这样易造成误操作，十分危险。3.2工作斗上的作业人员为避免危险情况需停止工作臂的动作时。3.3操作杆控制出现失控的情况时。如果接通急停开关后，工作臂仍出现缓慢下降的情况，可以考虑是油缸自然下降现象，此时可将操作杆扳向与工作臂动作相反的方向以射避其危险，快速收回工作臂，停止作业。因出现异常动作原因停止动作操作后，应中断作业，立即与本公司售后服务部门联系，进行检修处理。3.4工作臂的操作用三个工作臂操作杆进行，通过改变操作杆的反倒角度调整速度。工作臂的伸长量及升降角度在最大状态下,如液压油温下降10°C,工作臂收缩3O111111.但这一参数随着工作臂的伸长量、升降角度及工作臂的润滑状态而变化。为防止工作臂收缩可采取以下措施：1 .4.1液压油温度高时，不进行工作臂伸缩，升降操作。3 .4.2经过适当的间隙时间进行工作臂伸缩、升降操作。4 .5工作斗摆动操作用“工作斗摆”旋钮进行。可实现左90°右90。摆动。此开关的操作不受任何限制可随时动作。5 .6自动回收操作按下自动回收开关，工作臂将按先缩回到缩臂开关动作，再升或降到10。，最后回转到“0”位的顺序自动回收。4.下部操作（转台处的操作）进行下部操作时，请站在回转工作台的踏板上进行。操作时注意抓牢扶手，以防从踏板上坠落。4.1 工作臂的操作：操作三个工作臂电比例手柄进行。由收回状态操作工作臂时，首先要操作工作臂升，使工作臂离开工作臂支架10。以上才能进行工作臂回转操作。工作臂在收回到工作臂支架的状态下，不能进行工作臂的回转操作。1. 1.1升降操作将“变幅”操作手柄扳向“升”的方向，即可实现主臂的起升。主臂变幅的降落操作与起升相反，将“变幅”操作手柄扳向“降”的方向即可。4. 1.2回转操作按“回转”旋钮上指示的方向“左”或“右”旋动旋钮，即可实现主臂的左转或右转。5. L3伸缩操作将“主臂”操作手柄扳向“伸”或“缩”方向，缓慢旋动旋钮,即可实现伸缩操作，伸缩到所需位时，应先缓慢松开调速旋钮使之回到“0”位，停止动作。5.2紧急停止操作按下“急停”按钮进行紧急停止操作。按下“急停”按钮时，上部及下部操作的全部动作均停止。在下述情况下，可参考操作：6. 2.1地面上的人员判断继续由上部进行操作会出现危险的情况时。4. 2.2操作控制出现失控的情况下。4 .3发动机急停操作按下“发动机停止”按键，将会停止发动机。5 .4自动回收操作按下“回收”键，工作臂将按先臂缩到缩臂开关动作，再升或降到10度,最后回转到“0”位的顺序自动回收。六、成品保护1、涂刷完后禁止机器车臂碰触。2、严防各种工具及杂物碰坏涂刷成品及钢绞线。3、如发现各种原因使钢绞线破损应及时进行修复。七、安全注意事项1、必须在平坦、坚实的地面上操作机器。2、切勿使用存在缺陷的机器（液压泄漏、轮胎破损、出现故障）。3、高空作业人员必须轮流作业（20分钟轮流一次）。4、切勿将机器靠在桩及桩间护壁上维持平衡。5、切勿使用机器进行牵引或拖拽操作，工作时，起重臂下严禁站人。6、操作人员要精神集中，防止误操作并严格禁止酒后作业。7、切勿在工作平台内架设梯子或放置垫物加高作业，以防倾翻。切勿借助保护拉杆爬上或爬下升降平台。升降平台配有专用阶梯供操作员爬上或爬下升降平台。切勿攀爬到保护栏杆上。8、桩基护壁锚喷、涂刷及轴力计更换期间要避免交叉作业。9、直臂式登高车司机应根据场地情况进行支腿，必须支在坚硬的平面上并且下方应放置垫板。10、切勿在未安装中间隔挡或未关上安全门的情况下使用机器。IK工作平台四周应有护栏或其他防护结构，高度不应小于IlOOmm并应设有中间栏杆。踢脚板高步不应小于150mm,人员进出口处不应小于100nIn1。12、切勿将机器当做吊车使用。13、在地面上、过弯时切勿快速行驶。14、携带符合作业条件和当地法规要求的个人防护设备。操作人员必须配备合格的安全帽。15、升降平台上面的人员必须系上安全带，戴上安全帽。16、确保可调节的中间隔挡被关上。17、提升和行驶期间，请抓紧保护栏杆。18、请勿坐在、站在或攀爬到保护栏杆上。19、保持升降平台的整洁。高空作业的作业斗（平台），作业臂及支腿应有反光安全标志。20、机器未处于收起位置时，请勿离开升降平台。21、必须根据机器的尺寸数据，将负载值于升降平台的中央或按照分布均匀的原则分配负载。22、从事高空作业的人员必须定期进行身体检查，年老体弱人员、视力衰退人员、身体不适人员以及心脏病、贫血、高血压、癫痫病、恐高症及其他不适宜高处作业的疾病时，不得从事高处作业。23、从事高空作业的人员男职工不宜超过50周岁，女职工不宜超过45周岁及不满十八周岁的人员，不能从事高处作业；酒后禁止从事高处作业。24、施工中对高空作业的安全技术设施发现有缺陷和隐患时，必须立即报告，及时解决。危及人身安全时，必须立即停止作业。25、在高处作业应谨慎小心，衣着要轻便，禁止穿拖鞋、高跟鞋、硬底鞋、带钉鞋和易滑鞋，不准嬉闹玩笑。26、遇有六级以上强风、浓雾和大雨等恶劣天气，不得进行露天悬空与攀登高处作业。大风暴雨后，应对高空作业安全设施逐一检查，发现有松动、变形、损坏或脱落、漏雨、漏电等现象，应立即修理完善或重新设置。27、高空作业车在作业中发现有异常声响或现象，应马上停止作业，查找原因，严禁带病作业。对车的液压系统要做到经常检查,发现漏油或截止阀、换向阀动作不灵敏，应马上检修。不得将就使用。28、当平台上操作开关失灵时，操作人员不得试图从高空作业车的臂杆上爬下来。当车出故障平台斗内有人时，不得进行检修，应采取措施将平台斗内人员运下后，再进行检修。八应急处置措施1、目的提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。2、应急领导小组及其职责序号职务姓名职责1组长（项目经理）负责全面协调指挥工作2副组长（安全负责人）负责现场救援指挥3组员（安全员）负责现场救援工作实施应急领导小组由组长、副组长、成员等构成。领导各单位应急小组的培训和演习工作，提高应变能力。当发生突发事故时，负责救险的人员、器材、车辆、通信和组织指挥协调。负责准备所需要的应急物资和应急设备。及时到达现场进行指挥，控制事故的扩大，并迅速向上级报告。3、应急反应预案D事故报告程序事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。2）事故报告事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在24小时内向上级主管部门作出书面报告。3）现场事故应急处理施工过程中可能发生的事故主要有：登高车倾覆、触电事故、高温中暑、高空坠落等事故。触电事故处理：立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观察其呼吸、心跳情况，必要时,可采取人工呼吸、心脏挤压术，并且注意其他损伤的处理。局部电击时，应对伤员进行早期清创处理，创面宜暴露，不
