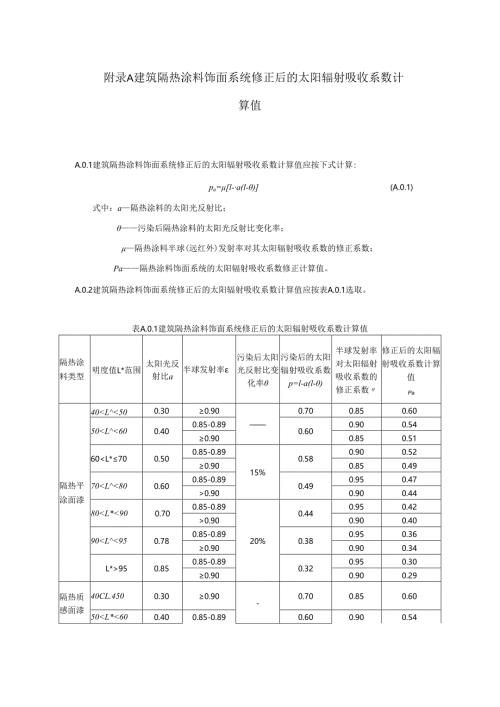

附录A建筑隔热涂料饰面系统修正后的太阳辐射吸收系数计算值A.0.1建筑隔热涂料饰面系统修正后的太阳辐射吸收系数计算值应按下式计算:pa=l-a(l-)(A.0.1)式中：a隔热涂料的太阳光反射比；污染后隔热涂料的太阳光反射比变化率；隔热涂料半球(远红外)发射率对其太阳辐射吸收系数的修正系数；Pa隔热涂料饰面系统的太阳辐射吸收系数修正计算值。A.0.2建筑隔热涂料饰面系统修正后的太阳辐射吸收系数计算值应按表A.0.1选取。表A.0.1建筑隔热涂料饰面系统修正后的太阳辐射吸收系数计算值隔热涂料类型明度值L*范围太阳光反射比a半球发射率污染后太阳光反射比变化率污染后的太阳辐射吸收系数p=l-a(l-)半球发射率对太阳辐射吸收系数的修正系数修正后的太阳辐射吸收系数计算值Pa隔热平涂面漆40<L<500.300.900.700.850.6050<L<600.400.85-0.890.600.900.540.900.850.5160<L*700.500.85-0.8915%0.580.900.520.900.850.4970<L<800.600.85-0.890.490.950.47>0.900.900.4480<L*<900.700.85-0.8920%0.440.950.42>0.900.900.4090<L<950.780.85-0.890.380.950.360.900.900.34L*>950.850.85-0.890.320.950.300.900.900.29隔热质感面漆40CL.4500.300.90-0.700.850.6050<L*<600.400.85-0.890.600.900.540.900.850.51隔热涂料类型明度值£*范围太阳光反射比a半球发射率£污染后太阳光反射比变化率污染后的太阳辐射吸收系数=l-a(l-)半球发射率对太阳辐射吸收系数的修正系数修正后的太阳辐射吸收系数计算值Pa60<L<700.500.85-0.8915%0.580.900.52>0.900.850.4970<L<800.600.85-0.890.490.950.470.900.900.4480<L<850.680.85-0.890.420.950.400.900.900.38L*>850.750.85-0.8920%0.400.950.38>0.900.900.36条文说明:表Adl中不同明度值范围是从40起按梯度划分,对应的太阳光反射比是依据国家标准建筑用反射隔热涂料GB/T2526L2018和行业标准建筑外表面用热反射隔热涂料J(VrlO40-2020中相关规定推定。表AOl中在通过污染后太阳光反射比计算太阳辐射吸收系数时,还考虑了隔热涂料不同的高半球(远红外)发射率对涂层的太阳得热及表面温度的影响,对太阳辐射吸收系数的设计计算值进行了修正。在同等外界条件下,涂层的太阳光反射比越小,涂层表面温度越高;涂层半球发射率越小,涂层表面温度越高。这表明,高反射比和高发射率均能降低涂层表面温度,即减小涂层的得热。目前在设计参数中采用的太阳辐射吸收系数仅建立了太阳辐射能与材料的太阳光反射比的关系,即P=La,因此对于有较高远红外发射率的涂层还需考虑其对降低外表面太阳得热的贡献,降低外表面太阳得热,相当于减小了涂料饰面系统的太阳辐射吸收系数。根据相关研究和试验统计,按涂层太阳光反射比及半球发射率的区别设定了表A.Q1中太阳辐射吸收系数的修正系数口o附录B外墙及屋面使用建筑隔热涂料饰面系统的等效热阻值B.0.1外墙采用隔热涂料饰面系统时，隔热涂料饰面系统的等效热阻应按表B.0.1取值。表B.0.1夕卜墙使用隔热涂料饰面系统的等效热阻值污染后的太阳辐射吸收系数p0.30.3<pa<0.40.4<pa<0.50.5<pa<0.6等效热阻值Req(m2K/W)1.2<KW1.50.190.160.120.07LOVKW1.20.240.200.150.090.7VKW1.00.280.230.180.11KWO.70.400.340.250.16注：K为外墙未采用建筑反射隔热涂料的传热系数，单位W/(m2K)oB.0.2屋面采用隔热涂料饰面系统时，隔热涂料饰面系统的等效热阻应按表BQ.2取值。表B.0.2屋面使用隔热涂料饰面系统的等效热阻值污染后的太阳辐射吸收系数Pa0.30.3<pa<0.40.4<p<0.50.5必<0.6等效热阻值Req(m2K/W)0.8<KW1.00.430.330.250.180.6VKW0.80.540.420.310.220.4VKW0.60.710.560.420.29KWO.41.070.830.630.44注：K为外墙未采用建筑反射隔热涂料的传热系数，单位W/(m2K)o附录C建筑隔热涂料系统材料太阳光反射比、传热系数或热阻测试方法c.o.试样制备及养护1试样数量1个。2试验基墙采用常规保温参比基板与无石棉纤维水泥板复合制成，参比基板导热系数要求控制在0.040+0.002W/mK,纤维水泥板采用符合JC/T412.1-2018中NAFA级要求，厚度为8mm,表面应平整，无浮灰，按照GB/T9271的规定进行表面处理，测试基板由外向内构造依次为8mm纤维水泥板+5Omm保温标准板+8mm纤维水泥板。复合墙板的整体传热系数应控制在0.70.9W(ltfK)之间，复合墙板的尺寸由稳态热传递检测设备的规格确定。试件成型后应设置在通风良好的环境中干燥养护，干燥时间不少于7d。基层墙体表面应平整，整体密实。3试验样墙按照设计构造要求和委托方施工工艺在基层墙体上涂刷包括防锈漆层、腻子层、底漆层和建筑反射隔热涂料层等。涂刷在基层墙体的单侧面，干膜厚度等要符合设计要求，涂布量、涂装间隔时间、干燥养护时间等应按照产品要求进行。最后一层涂刷完成后，在室温条件下至少养护14d,涂层表面应均匀平整。C.0.2测试1测试顺序先进行试验基墙的传热系数检测，检测完成后按照设计构造要求和委托方施工工艺涂刷建筑隔热涂料饰面系统试验样墙，试验样墙养护达到要求龄期后检测试验样墙的太阳光反射比和整体样墙传热系数。2太阳光反射比测试按照JGJ/T287现场检测的相关规定进行。3传热系数或热阻测试按照GB/T13475的相关规定进行。热侧或者冷侧的选择可根据涂料使用部位由委托方与检测机构共同协商确定。C.0.3结果计算建筑隔热涂料系统热阻R按下式计算，结果精确至OQl(ItfK)/W：R=lK-lK0R建筑隔热涂料系统热阻，单位为(ItfK)/W；K试验基墙涂刷隔热涂料系统后试验样墙传热系数，单位为W(tfK)；KO试验基墙传热系数，单位为W(ltfK)°附录D建筑反射隔热涂料系统外饰面表面温差现场对比测试方法D.0.1测试仪器温度传感器：热电偶或热电阻接触式表面温度传感器，温度测量不确定度不应大于0.5；钢直尺：1mm；打磨机、砂纸等。D.0.2测试步骤要求1随机选择3个检测区域，检测区域不宜布置在同一栋楼或同一楼层处，检测区域应在太阳光能直射处；2确定检测区域测点位置和测点对比位置，每个检测区域布置一个2测点位置和1个测点对比位置。位置尺寸均为直径50Omm的圆形，测点位置在对比位置圆心距离左右两侧1500mm处各一个且与对比位置同一高度；3打磨测点对比位置，打磨尺寸为直径50Omm的圆形，打磨至墙体基层；4在打磨位置处重新按照设计构造要求和委托方现场施工工艺涂刷建筑隔热涂料饰面系统，最后一层涂刷完成后，现场至少养护14d,涂层表面应均匀平整；5测试时，太阳至少直射1小时后测试。6用热电偶或热电阻接触式表面温度传感器测量测点位置和对比位置中心1个测温点及离中心100mm处3个测温点墙体外表面温度。D.0.3数据处理1隔热涂料系统外饰面表面温差应按以下公式计算：T=TO-T1T:外饰面表面温差；TO：1个对比位置4个测温点平均温度；T1：2个测点位置8个测温点平均温度；D.0.4结果判定3个检测区域均符合外饰面表面温差要求判为合格，否则应判为不合格。
