屋面工程质量通病及防治措施.docx

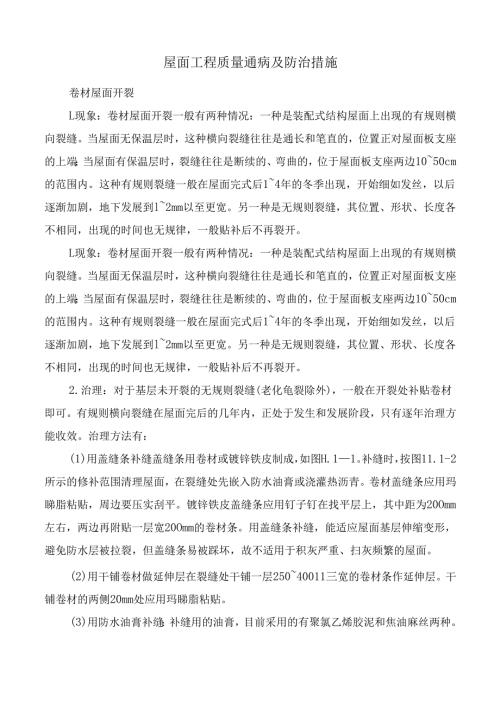

屋面工程质量通病及防治措施卷材屋面开裂L现象：卷材屋面开裂一般有两种情况：一种是装配式结构屋面上出现的有规则横向裂缝。当屋面无保温层时，这种横向裂缝往往是通长和笔直的，位置正对屋面板支座的上端；当屋面有保温层时，裂缝往往是断续的、弯曲的，位于屋面板支座两边1050cm的范围内。这种有规则裂缝一般在屋面完式后14年的冬季出现，开始细如发丝，以后逐渐加剧，地下发展到l2mm以至更宽。另一种是无规则裂缝，其位置、形状、长度各不相同，出现的时间也无规律，一般贴补后不再裂开。L现象：卷材屋面开裂一般有两种情况：一种是装配式结构屋面上出现的有规则横向裂缝。当屋面无保温层时，这种横向裂缝往往是通长和笔直的，位置正对屋面板支座的上端；当屋面有保温层时，裂缝往往是断续的、弯曲的，位于屋面板支座两边1050cm的范围内。这种有规则裂缝一般在屋面完式后14年的冬季出现，开始细如发丝，以后逐渐加剧，地下发展到l2mm以至更宽。另一种是无规则裂缝，其位置、形状、长度各不相同，出现的时间也无规律，一般贴补后不再裂开。2.治理：对于基层未开裂的无规则裂缝(老化龟裂除外)，一般在开裂处补贴卷材即可。有规则横向裂缝在屋面完后的几年内，正处于发生和发展阶段，只有逐年治理方能收效。治理方法有：(1)用盖缝条补缝盖缝条用卷材或镀锌铁皮制成，如图H.11。补缝时，按图11.1-2所示的修补范围清理屋面，在裂缝处先嵌入防水油膏或浇灌热沥青。卷材盖缝条应用玛睇脂粘贴，周边要压实刮平。镀锌铁皮盖缝条应用钉子钉在找平层上，其中距为20Omm左右，两边再附贴一层宽20Omm的卷材条。用盖缝条补缝，能适应屋面基层伸缩变形，避免防水层被拉裂，但盖缝条易被踩坏，故不适用于积灰严重、扫灰频繁的屋面。(2)用干铺卷材做延伸层在裂缝处干铺一层25040011三宽的卷材条作延伸层。干铺卷材的两侧20mm处应用玛睇脂粘贴。(3)用防水油膏补缝：补缝用的油膏，目前采用的有聚氯乙烯胶泥和焦油麻丝两种。用聚氯乙烯胶泥时，应先切除裂缝两边宽各50mm的卷材和找平层，保证深为30mmo然后清理基层，热灌胶泥至高出屋面5mm以上。用焦油麻丝嵌缝时,先清理裂缝两边宽各50mm的绿豆砂保护层，再灌上油膏即可。油膏配合比(重量比)为焦油：麻丝：滑石粉=100：15：60o二、卷材屋面流淌1 .现象：(1)严重流淌：流淌面积占屋面50%以上,大部分流淌距离超过卷材搭接长度。卷材大多折皱成团，垂直面卷材拉开脱空，卷材横向搭接有严重错动。在一些脱空和拉断处，产生漏水。(2)中等流淌：流淌面积占屋面2050%,大部分流淌距离在卷材搭接长度范围之内，屋面有轻微折皱，垂直面卷材被拉开100nlm左右，只有天沟卷材脱空耸肩。(3)轻微流淌：流淌面积占屋面20%以下，流淌长度仅23cm,在屋架端坡处有轻微折皱。2 .治理：严重流淌的卷材防水层可考虑拆除重铺。轻微流淌如不发生渗漏，一般可不予治理。中等流淌可采用下列方法治理。(1)切割法对于天沟卷材耸肩脱空等部位，可先清除绿豆砂，切开将脱空的卷材，刮除卷材底下积存的旧胶结料，待内部冷凝水晒干后，将下部已脱开的卷材用胶结料粘贴好，加铺一层卷材，再将上部卷材盖上。(2)局部切除重铺对于天沟处皱折成团的卷材(图11.21（八）),先予以切除,仅保存原有卷材较为平整的部分，使之沿天沟纵向成直线(也可用喷灯烘烤玛睇脂后，将卷材剥离)；然后按图11.21(b)所示治理。新旧卷材的搭接应按接槎法或搭槎法进行。1)接槎法：先将旧卷材槎口切齐。并铲除槎口边缘20OnInl处的绿豆砂。新旧卷材按槎口分层对接，最后将表面一屋新卷材搭入旧卷材15Omm并压平，上做一油一砂，如图11.22（八）。此法一般用于治理天窗泛水和山墙泛水处。2)搭槎法：将旧卷材切成台阶形槎口，每阶宽大于80mm。用喷灯将旧胶结料烤软后，分层掀起80150mm,把旧胶结料除净，卷材下面的水汽晒干。最后把新铺卷材分层压入旧卷材下面，如图11.22(b)。此法多用于治理天沟处。(3)钉钉子法当施工后不久，卷材有下滑趋势时，可在卷材的上部离屋脊300450mm范围内钉三排50mm长圆钉，钉眼上灌胶结料。卷材流淌后，横向搭接若有错动，应清除边缘翘起处的旧胶结料，重新浇灌胶结料，并压实刮平。三、卷材起鼓1 .现象：卷材起鼓一般在施工后不久产生。在高温季节，有时上午施工下午就起鼓。鼓泡一般由小到大，逐渐发展，大的直径可达20030OnmI,小的约数十毫米，大小鼓泡还可能成片串连。起鼓一般从底层卷材开始。将鼓泡剖开后可见,鼓泡内呈蜂窝状，胶结料被拉成薄壁，鼓泡越大，“蜂窝壁”越高，甚至被拉断。“蜂窝孔”的基层，有时带小白点，有时呈深灰色，还有冷凝水珠。2 .治理：(1)直径100nIm以下的中、小鼓泡可用抽气灌油法治理。先在鼓泡的两端用铁钻子钻眼，然后在孔眼中各插入一支兽医用的针管，其中一支抽出鼓泡内部的气体，另一支灌入纯10号建筑石油沥青稀液，边抽边灌。灌满后拔出针管，用力把卷材压平贴牢，用热沥青封闭针眼，并压上几块砖，几天后再将砖移去即成。(2)直径10030OnInl的鼓泡可用“开西瓜”法治理。先按图11.31（八）铲除鼓泡处的绿豆沙，用刀将鼓泡按斜十字形割开，放出鼓泡内气体，擦干水分，清除旧胶结料，再用喷灯把卷材内部吹干。随后按图1131(b)编号13的顺序把旧卷材分片重新粘贴好，再新贴一块方形卷材4(其边长比开刀范围大5060mm),压入卷材5下，最后粘贴覆盖好卷材5,四边搭接处用铁熨斗加热抹压平整后，重做绿豆砂保护层。上述分片铺贴顺序是按屋面流水方向先下再左右后上。(3)直径更大的鼓泡用割补法治理。先按11.32用刀把鼓泡卷材割除，按上一作法进行基层清理，再用喷灯烘烤旧卷材槎口，并分层剥开，除去旧胶结料后，依次粘贴好旧卷材13,上铺一层新卷材(四周与旧卷材搭接不小于50mm),然后贴上旧卷材4。再依次粘贴旧卷材57,上面覆盖第二层新卷材，最后粘贴卷材8,周边熨平压实，重做绿豆砂保护层。四、山墙、女儿墙部位漏水1 .现象：在山墙、女儿墙部位漏水。2 .治理：(1)清除卷材张口脱落处的旧胶结料，烤干基层，重新钉上防腐木条，将旧卷材贴紧钉牢，再覆盖一层新卷材，收口处用防水油膏封口。(2)凿除开裂和剥落的压顶砂浆，重抹1：22.5水泥砂浆，并做好滴水线。最好换上预制钢筋混凝土压顶板，(在地震地区不宜使用)。(3)将转角处开裂的卷材割开，旧卷材烘烤后分层剥离，清除旧胶结料，按图11.4的作法处理。五、天沟漏水L现象：天沟纵向找坡太小，甚至有倒坡现象;天沟堵塞，排水不畅或漏水。3 .治理：(1)凿掉天沟找坡层，再拉线找坡，然后按下叙方法进行处理。将转角处开裂的卷材割开，旧卷材烘烤后分层剥离，清除旧胶结料，按图11.4的作法处理。(2)治理四周卷材裂缝严重的雨水斗时，应将该处的卷材铲除，检查短管是否紧贴板面或铁水盘，如短管系浮搁在找平层上，应将该处的找平层凿掉，清除后安装好短管，再用搭槎法重铺三毡四油防水层，并做好雨水斗附近卷材的收口和包贴。六、油膏嵌缝涂料屋面开裂1 .现象：屋面有宽度大于O.05mm的可见裂缝和小于0.05mm的不可见裂缝，有的上下贯通，有的不贯通。其中属于施工质量问题的早期裂缝，常在施工过程中或施工后不久发现。有的已引起碎中的钢筋锈蚀。2 .治理：对于危及构件安全的严重裂缝，应按有关规范要求进行更换或加固处理。当裂缝宽度小于OJmm时，一般可用防水涂料作防护处理。属于下列情况者，则应进行裂缝的封闭处理：(1)空气年平均相对湿度大于60%,裂缝宽度大于0.1mm;(2)空气年平均相对湿度小于60%,裂缝宽度大于0.15mm;(3)裂缝上下贯通渗水。裂缝封闭处理常用方法有以下几种：(1)堆缝法：先将裂缝附近50mm宽处清理干净，吹掉浮灰，再用防水油膏或胶泥堆在裂缝处，堆缝宽约30mm,高35mm0(2)贴缝法：先将无碱玻璃纤维布裁成7010011m宽的布条。清理基层后，做一布二油或二布三油(用防水涂料粘贴)，用橡皮刮板压实刮平，将裂缝封闭。(3)闭缝法：对于板面较小的裂缝，一般用环氧树脂等粘结材料灌缝闭合。七、膏嵌缝涂料屋面渗漏1 .现象：屋面出现渗漏水。2 .治理：(1)若槽瓦已滑动，挂钩已不起作用时，可在槽瓦上端外露钢筋上补焊上二只角钢，焊毕涂上防锈漆。也可在脱钩下滑的槽瓦翘肋下端横放1根8钢筋做成弯钩，与楝条勾住。(2)屋面构件搭盖不严引起的屋面渗漏，可采用以下治理方法：1)将上块板板底搭盖处清理干净(板底粘有细砂时爬水最严重)，涂刷热沥青一道;或在涂沥青后再嵌沥青麻丝，并用防水油膏封口。2）嵌油膏并用砖或混凝土块砌筑挡水条;嵌填1：2水泥砂浆，砂浆应从板的滴水（俗称鹰嘴）缩进1020mm。对于砂浆嵌缝不得法而造成的漏水，可做30OnInl长二毡三油（或二布三油）封缝。（3）对于盖瓦坐浆不当引起的爬水，可将原有砂浆凿成缩口（缩进20mm）,或重新坐浆盖瓦。（4）对于纵缝油膏不满引起的渗漏，可在缝的下侧放一根L50X5角钢（角钢靠缝一侧刷上废机油），再补灌油膏或胶泥，待其冷却后将角钢取出，用刀修边,并用熨半压边粘牢。当横缝上坡油膏不满而出现渗漏时，应用温度稍低、稠度较大的油膏或胶泥徐徐灌入灌满，冷却后进行修边和压边。新补的油膏或胶泥应与原来的嵌缝材料相同。八、混凝土刚性防水屋面开裂1 .现象：混凝土刚性屋面开裂一般分为结构裂缝、温度裂缝和施工裂缝三种。结构裂缝通常出现在屋面板拼缝上，宽度较大，并穿过防水层而上下贯通。温度裂缝都是有规则的、通长的，裂缝分布比较均匀。施工裂缝一般是不规则的、长度不等的断续裂缝，也有一些是因水泥收缩而产生的龟裂。2 .治理：（1）属于结构和温度裂缝，应在裂缝处将碎凿开，形成分开缝，然后按规定嵌填防水油膏，防止渗漏水。（2）防水层表面若出现一般裂缝，首先应将板面有裂缝的地方剔出缝槽，并将表面松动的石子、砂浆、浮灰等清理干净，然后再涂刷冷底子油一道，待干燥后再嵌填防水油膏，上面用防水卷材覆盖。防水卷材可用玻璃布、细麻布等，胶结料可用防水涂料或稀释油膏。九、硅刚性防水屋面的渗漏1 .现象：碎刚性屋面的渗漏有一定的规律性，容易发生的部位主要有山墙或女儿墙、檐口、屋面板板缝、烟囱或雨水管穿过防水层处。2 .治理：(1)属于结构和温度裂缝，应在裂缝处将碎凿开，形成分开缝，然后按规定嵌填防水油膏，防止渗漏水。(2)防水层表面若出现一般裂缝，首先应将板面有裂缝的地方剔出缝槽，并将表面松动的石子、砂浆、浮灰等清理干净，然后再涂刷冷底子油一道，待干燥后再嵌填防水油膏，上面用防水卷材覆盖。防水卷材可用玻璃布、细麻布等，胶结料可用防水涂料或稀释油膏。(3)分格缝中的油膏如嵌填不实或已变质，应将旧油膏剔除干净，然后按操作规程重新嵌填油膏。(4)对于女儿墙和楼梯间墙与防水层分格缝相交部位的渗漏，治理方法是将分格缝沿泛水部分打通。十、涂膜防水屋面的防水层粘贴不牢L现象：种种原因，涂料与基层间粘结不牢。3 .治理：(1)在屋面四周(如檐口、女儿墙)将玻璃丝布掀开50OnlnI范围，并把基层清理干净。(2)在基层埋设一部分木砖，然后用新的涂料把已掀开的玻璃丝布铺贴平整。(3)在预埋木箱的部位上，加24号镀锌铁皮条把原有防水层钉设牢固。(4)在掀开的屋面防水层上面，再做设计规定的防水层，其宽度不小于1000mmo十一、粒状保温材料的颗粒大小不合适1 .现象：保温材料含有大量水分，大大降低了保温效果。而且，由于过多水分的存在和蒸发，还会出现防水层起鼓现象。2 .治理:屋面保温层铺好后如淋雨受潮，应待其充分晒晾干后，方可进行找平层和防
