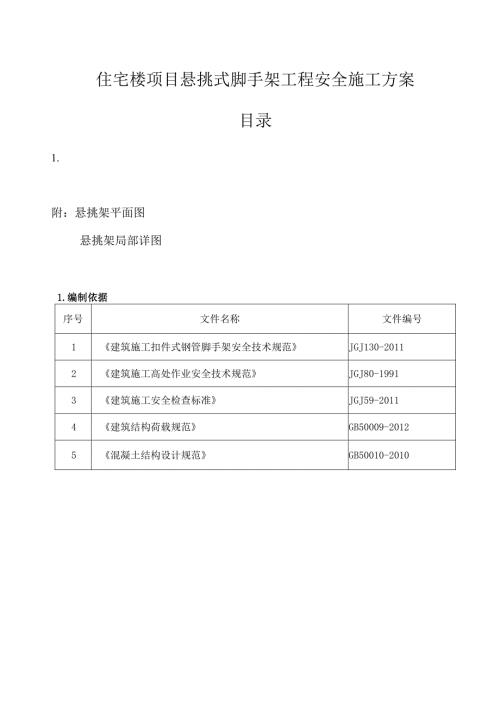

住宅楼项目悬挑式脚手架工程安全施工方案目录1. 编制依据12. 工程概况23. 施工安排44. 施工准备45. 主要施工方法及措施76. 质量验收标准147. 安全技术管理措施158. 安全应急救援预案17附：悬挑架平面图悬挑架局部详图1.编制依据序号文件名称文件编号1建筑施工扣件式钢管脚手架安全技术规范JGJ130-20112建筑施工高处作业安全技术规范JGJ80-19913建筑施工安全检查标准JGJ59-20114建筑结构荷载规范GB50009-20125混凝土结构设计规范GB50010-20106X市建筑工程施工安全操作规程DBJ01-62-20027建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准DBJ01-83-20038关于加强施工用钢管、扣件使用的通知京建材200672号9钢管脚手架扣件GB15831-200610钢管脚手架、模板支架安全选用技术规程DB11/T583-20082.工程概况序号项目内容1工程名称1#配套楼、3#-5#住宅楼、地下车库人防出入口及地面管理用房(XX乡A3地块居住项目)2工程地址3建设单位4设计单位5监理单位6勘察单位7质量监督单位8施工总承包单位9计划开竣工日期2.1建筑设计概况序号楼座名称地下建筑面积(m2)地上建筑面积(m2)建筑面积(m2)楼层(地下/地上)建筑檐高(m)建筑层高(m)抗震等级13#住宅楼159.054996.155155.202/11353.1二级24#住宅楼729.716459.107188.812/1753.63.1二级35#住宅楼3312.7321290.274396.722/1729.93.1二级2.2结构设计概况序号项目内容1结构形式基础形式楼筏板结合独立柱基结构形式剪力墙、框架结构屋盖结构形式全现浇钢筋混凝土楼板2建筑结构基本参数建筑结构抗震设防类别丙类主楼地下12层：二级地上：二级抗震设防烈度8度设计使用年限50年3后浇带主楼之间有沉降后浇带；各楼结构内有温度后浇带，均100O宽4混凝土强度等级垫层底板内墙外墙柱梁板C15C35P6C30C40P6C40C30P6>C30_5砌筑材料200、100加气混凝土砌块6钢筋类别HPB235；HRB335；HRB4007钢筋接头直径大于等于16采用机械连接（直螺纹），其它为绑扎接头。2.3架体概况架体性质承重、封闭、双排悬挑外脚手架1悬挑脚手架搭设部位2层、7层、12层顶板搭设高度不超过20m2间距步距1.50立杆纵距1.50架体搭设高度18.6米单立杆横距1.05脚手板4000*200*503钢丝绳卸荷6×19+112.5mm>1400MPa卡环连接、吊点在3层、8层、13层顶板4连墙杆件布置两步三跨双卡扣门窗洞口处加设脚手管链接与悬挑架体进行拉结，内外扣件使用双卡扣。5悬挑梁工字钢16号悬挑长度1500锚固长度20006预埋地锚HPB235>20每道工字钢构件上设置两道（遇结构墙、上反250mm及以上的梁时布置两道）HPB235>20每道工字钢构件上设置三道（除以上情况外需布置三道）7剪刀撑单杆满布8使用荷载3kNm29架体用途只用于结构期间外墙施工中安全防护和工人操作的站立行走IO悬挑楼层混凝土强度等级C30根据本工程施工工期、楼层高度、平面形式及结构类型，拟采用型钢悬挑双排外脚手架；架体分三次悬挑，高度不大于20m,分别在2层、7层、12层顶板、悬挑采用16#、18#工字钢（详见平面图）。所有钢梁预埋位置楼层上都需要进行回顶。依次向上搭设时要求每次搭设高度不超过2倍的步距。3 .施工安排3.1施工部位及工期要求楼号第一次搭设时间第一次拆除时间第二次搭设时间第二次拆除时间第三次搭设时间第三次拆除时间320*年*月*日20*年*月*日20*年*月*日20*年*月*日420*年*月*日20*年*月*日20*年*月*日20*年*月*日20*年*月*日20*年*月*日520*年*月*日20*年*月*日20*年*月*日20*年*月*日20*年*月*日20*年*月*日3.2劳动组织3.2.1 设安全监督检察人员周生海，持证上岗，对脚手架的安装、拆除进行检查和管理。确保脚手架的搭设和使用符合方案要求，监督检查工人各项安全操作项目。3.2.2 外施队成立专业脚手架班组，并设置专业工长负责管理。3.2.3 人员部署序号人员人数1安全员22专业工长43架子工204焊工44 .施工准备4.1 技术准备4.1.1 施工技术人员熟悉图纸，根据结构特点，并编制详细的施工方案，指导施工。4.1.2绘制脚手架平面布置图，明确预埋件位置，间距。4.L3进行逐级技术交底、安全交底：专业工长以书面形式向外施队工长进行交底，说明施工方法、路线布置、技术要点及质量标准；外施队工长以口头形式向各施工班组进行交底，交底要有针对性，要针对关键部位提出具体安全措施和技术要求。4.L4施工人员用工手续齐全，备齐特殊工种上岗操作证及培训证书，并报技术质量部备案。4.2材料机具准备4.2.1构配件规格与要求钢管：外径为48.3mm,壁厚为3.6mm,不得低于3.Omm钢管应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管应有产品合格证，必须涂有防锈漆并严禁打孔。扣件：采用可锻造铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件GB15831-2006o新扣件必须有产品合格证。旧扣件应有近期的检测报告，使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。试验要求：扣件超过288个开始做试验，每100OO个做一组。木脚手板：采用杉木或松木制作，其长度为26m,厚度不小于5cm,宽度2325cm,不得使用有腐朽、裂缝、斜纹及大横透节的板材。两端头应设直径为4mm的镀锌钢丝箍两道。安全网：宽度不得小于3m,长度不得大于6m,网眼不得大于IOCm,必须用维纶、棉纶、尼龙等材料，严禁使用损坏或腐朽的安全网和丙纶网。密目安全网只准做立网使用。4.2.2材料构配件用量表（仅供参考）材料部门要根据现场计划提前作好材料进场准备工作，做到及时进场。材料名称规格单位数量进场时间工字钢梁16号根300工字钢梁18号根120立杆48.3*3.6ImI*6000m根500小横杆48.3*3.6ImI*1500m根500干48.3*3.6ImI*6000m根350扣件三个13000慰专个3000慨个300050厚栩呼板长4n、宽0.20.3mM3130密目安全网1.5×6mHl24500大眼安全网3×6m2m5000钢丝绳6×1912.5m500钢丝绳卡具FY-12.5个1504.3 现场准备4. 3.1现场设置脚手架堆放场地，要求场地地面平整，坚实；不同长度的钢管要分开码放。5. 3.2检验合格的构配件应按品种规格分类堆放整齐平稳堆放场地不得有积水。6. 3.3现场设置卡扣库房，由材料组管理，实行领用登记制度。7. 3.4脚手架搭设区域内的障碍物提前清除。4.4 劳务人员培训4.4.1架子工须体检合格并经特种作业人员安全技术管理规则考核和安全教育培训，考试合格后持证上岗。4.4.2脚手架搭设人员必须是经过国家现行标准特种人员安全技术考核管理规则考核合格的专业架子工，应持有特种作业上岗证书。1. 4.3上岗人员定期体检，合格者方可持证上岗。4. 4.4项目部技术组按规定对相关部门进行方案、措施交底（包括书面、口头）外，每周分包队伍管理层向其操作层总结前一周工作中的问题，技术组、安质组一同参加。5.主要施工方法及措施5.1 工艺流程5.1.1 钢梁悬挑脚手架1排活一2预埋地锚一3安装16工字钢-4焊接工字钢16#-5纵向扫地杆一6立杆一7横向扫地杆f8第一步大横杆f9第一步小横杆f10第二步大横杆f11第二步小横杆f12重复10、11步骤至设计高度一13连墙件一14剪刀撑一15脚手板、护身栏、挡脚板一16安全网5.2 悬挑钢梁1.1 .1在二层顶板上预埋地锚，外挑16工字钢梁，间距L5m,外挑长度L5m,锚固长度2.0m在外挑工字钢上（与立杆对应位置外）焊接IOCm长直径25的钢筋，立杆插在钢筋上，在转角部位外挑工字钢上（与立杆对应位置外）焊接16#工字钢，在工字钢钢上焊接IOCm长直径25的钢筋，将立杆插在16#工字钢钢上。（根据平面图标识未注明的工字钢均为18#工字钢，锚固长度取1.25倍的悬挑长度使用）。1.2 .2外挑的钢梁端头的底侧焊接20的钢筋吊环，穿钢丝绳，满包裹边梁卡环卡紧。两端卡环均不少于四个，挂在结构墙体上。5. 2.3悬挑双排脚手架立杆纵距为1500mm,步距1500mm,里皮立杆距墙300mm,排距为1050mmo5, 2.4扫地大横杆距工字钢表面250mm,大横杆步距1.5IlI,小横杆端头距结构0.1m,小横杆搭载大横杆上，外排架内侧满挂密目安全网全封闭。要求所有斜拉结点处的小横杆端头要距结构面IOcm以上做为水平压杆，并在拉结点处设置双扣件。6, 2.5,如遇工字钢、钢丝绳要穿过楼层周边剪立墙的情况，可采取预留孔洞后施工的方法，现场要根据实际情况进行处理。5.2.6悬挑钢梁支承点设置在结构剪力墙及结构梁上。5. 2.7、架体平面布置图中转角处架体锚固长度与悬挑长度应按比例相应放大。5. 3.1立杆纵距为L5m,横距为L05叫里杆距外墙皮300mm。相邻立杆的接头位置应错开布置在不同的步距内，与相近大横杆的距离不宜大于600mm,立杆与大横杆用扣件扣紧，立杆的垂直偏差不大于90mmo6. 3.2架子必须在所有转角处设置一根立杆，立杆顶端应至少高出作业层L5m,接长必须采用对接扣件连接。两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的l3o5 .3.3底立杆应按立杆接长要求选择不同长度的钢管交错设置，至少要有两种适合的不同长度的钢管作为立
