机械式停车设备自检记录(样表).docx

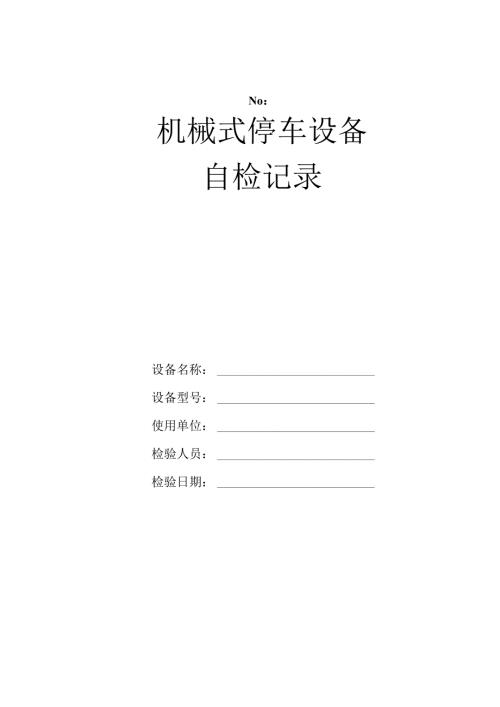

No：机械式停车设备自检记录设备名称：设备型号：使用单位：检验人员：检验日期：机械式停车设备验收检验记录使用单位设备注册代码规格型号额定载重量额定速度停车泊位数量运行时间制造单位产品出厂编号安装单位安装地点工作环境露天口；非露天口；其它口；用户设备编号验收检验日期年月日检验依据：1、机械式停车设备监督检验规程2、机械式停车设备通用安全要求(GB179071999)3、机械式停车设备类别、型式与基本参数(JB/T87131998)4、简易升降类机械式停车设备JB/T8909-2013.垂直升降类机械式停车设备JB/T10475-2015等相应类型机械式停车设备的标准检验仪器设备序号仪器、量具名称使用仪器序号仪器、量具名称使用仪器序号仪器、量具名称使用仪器1万用表11测厚仪21放大镜2绝缘电阻测量仪12声级计22线锤3接地电阻测试仪13温湿度计23常用电工工具4钳型电流表14弹簧秤24便携式照明灯5经纬仪15游标卡尺25磁粉探伤仪6水准仪16钢卷尺26超声波探伤仪7照度计17钢直尺27照相机8转速表18塞尺28计时器9激光测距仪19称重仪29压力表IO钢丝绳探伤仪20力矩扳手30点温计审核:检验:序号项类项目编号检验项目检验内容检验结果结论备注11.1制造相关资料产品合格证；车位布置图；使用维护说明书；动力电路和安全电路的电气示意图及符号说明；电气敷线图；设备安装图；安全部件：门锁装置、防坠装置及缓冲器型式试验报告结论副本；重要零部件质保书：钢丝绳、链条等；重要零部件宜采用经过质量认证厂家生产的产品。21.2安装相关资料设备基础与环境介绍；安装施工方案；基础土建工程验收证明文件；施工过程记录和自检报告安装过程中事故记录与处理报告；由使用单位提出的经制造（或改造）单位同意的安装中变更设计的证明文件。31.3改造或重大维修的补充资料改造或重大维修方案；改造或重大维修的部件清单；必要的图样和计算资料。41.4用位料使单资制造、安装、改造、重大维修的相关资料运行、日常检查、维修、维护保养、故障及其检修的记录等建立包括故障状态救援操作规程在内的运行管理规章制度。在规程发布前已经完成安装、改造或重大维修的，1.1、1.2、1.3中的注项，不作为本项审核结论的否决内容。序号项类项目编号检验项目检验内容检验结果结论备注52.出入口2.1标志牌机械式停车设备出入口应有标明停放车辆大小、重量等的标志牌；出入口、操作室、检修场所设置相应的安全标志(包括禁止标志、警告标志和提示标志)。62.2宽度出入口宽度应大于存放汽车车宽加500mm但不小于2250mmo72.3高度出入口高度仅供轿车出入时应不小于1600mm其它类客车车高小于2050mm,高度应不小于2150mm,人车共用时应不小于1800mmo83.金属结构3.1框架结构简易升降类应满足下列;、升降横移类等框架结构要求：mm旃类别公称尺寸1000-2三2000-40004000-8000垂直度L/1000且W8梁间平行度15框架两对角10立缺度L300,L为悬臂尺寸对于垂直循环类、垂直升降类、巷道堆垛类等设备框架，应满足框架立柱的垂直度为其高度的1/1000并符合下列要求：架高度不大于(m)10203040垂(mm)815223093.2金属结构联接主要焊缝不允许存在裂缝和开焊等缺陷螺栓连接不得松动高强度螺栓连接应有足够的预紧力矩当受力构件失去整体稳定性时，不应修复，应报废。103.3金属结构状况牛发生腐伽寸，应进行检查和测量。当承载力解ft三三设1十承载力的87%时，如不能修复，砌嬷；主要受力构件断面腐蚀达原厚度的l%0t,如不能修复，应报废。序号项类项目编号检验项目检验内容检验结果结论备注113.金属结构3.4停车位长度和宽度停车位长度不小于汽车全长加200mm,自行驶入停车位宽度不小于车宽加500mm,停车位高度不小于车高与微升等动作要求之和加50mm,但不小于1600mmo由搬运器搬入车位的汽车全宽加150mmo如果设计上能保证搬运器将车辆正确安放就位，允许车辆全宽+设计间隙。123.5人行通道设备内人行通道宽度应不小于500mm,高度应不小于1800mmo133.6车板距地间隙置车板表面端部与地面间隙水平距离不大于40mm垂直高度差不大于50mmo144.重要零部件4.1.1安全系数升降装置钢丝绳或链条的安全系数，无人方式应不小于5,准无人方式应不小于7,人车共乘方式不小于10。154.1.2防松功能卷筒上钢丝绳尾端的固定装置应有防松或自紧的性能,并不能有缺陷.164.1.3绳端固定及余留圈数钢丝绳末端应固定，固定压板不少于二个用绳卡连接数量不少于三个用合金压缩法连接时，套筒两端不得有断丝，套筒不得有裂纹当载车板处于工作位置最低点时，钢丝绳在卷筒上的余留圈数除固定绳尾的圈数外不应少于2圈。174.1.4钢丝绳断丝钢丝绳断丝达GB5972-86第2.5.1条规定数值时应报废184.1.5钢丝绳直径磨损及缺陷钢丝绳直径减少量为公称直径的7%；有扭结、压偏、弯折、笼状畸变、断股、波浪形、断丝、绳芯挤出等现象应报废。194.2链条缺陷链条出现裂纹，过盈配合处松动，相对磨损伸长率达到3%等情况之一时应报废。204.3.1制动器设置制动系统应采用常闭式制动器。对控制升降运动的制动器其制动力矩应不小于1.5倍额定载荷的制动力矩.214.3.2制动器缺陷出现裂纹应报废制动摩擦垫片厚度磨损量达原厚度的50%应报废序号项类项目编号检验项目检验内容检验结果结论备注214.重要零部件4.3.2制动器缺陷弹簧出现塑性变形应报废小轴瞬蚓直径黠挺原直径的5%创艘224.3.3制动轮缺陷出现裂纹应报废轮缘厚度磨损达原厚度的20%（包括均匀磨损和不均匀磨损）应报废进行修圆后轮缘的减薄量达20%应报废234.4卷筒选用卷筒的名义直径与钢丝绳直径比不得小于20,对人车共乘式的不得小于40o应用于主要部分的滑轮的名义直径与钢丝绳直径比应不小于20,对人车共乘式的应不小于40o244.5卷筒缺陷卷筒出现裂纹，应报废筒壁磨损达原壁厚20%时，应报废。254.6滑轮缺陷损害钢丝绳的缺陷，应更换。裂纹，应更换。绳槽径向磨损量达钢丝绳直径的50%,应更换。绳槽壁厚磨损量达原壁厚的20%,应更换。绳槽不均匀磨损量达3m11b应更换。264.7.1过压保护液压系统应设过压轴噗置，工作压力达三U额定压力L25倍时，能自动停止动作。274.7.2安全保护液压升降系统应设置安全懒噗置，防止因三三统触，致使»落。284.7.3限位装置液压系统应具有油缸柱塞伸缩的限库置。294.7.4油温在正常工况下，液压油应保持在560之间。305.电气5.1接地电阻停车设备的金属结构及所有电气设备的金属外壳、管槽、电缆金属护层和变压器低压侧均应有可靠的接地。检修时保持接地良好。零线和接地线应分别设置。接地电阻不得大于4Q。315.2绝缘电阻导体之间和导体对地之间的绝缘电阻必须大于100OQ/V,其值不得小于：a）动力视各和电气安徽置电路0.5MQ；b）其他电路（控制、照明、信号等）0.25MQ.325.3线路保护应有短路、欠压、过压保护、零电位保护、相序保护。序号项类项目编号检验项目检验内容检验结果结论备注335.电气5.4急停开关操作装置应有紧急停止开关，断开动力及控制电源，其按钮应为红色，必须手动复位。但不应切断电源插座、照明、通风、消防和警报电路的电源。345.5操作装置操作装置应安装在操作者以目视方法能够确认人和车辆安全的位置。356.附属设施6.1照度及插座设施应保证有30LX以上的照度和检修电源插座。366.2通风装置室内环境应设置良好通风换气装置。376.3排水设施可能积水时应配备排水设施。386.4消防设备应按GB50067配备消防设备。396.5电源设置停车设备电源应啊蛔覆，并保证供电的连续性，必要时应有手动应撼置。407.安全装置7.1报警装置停车设备的出入口应设置当停车设备运行时，能防止人或车辆进入的装置或能使用停车设备停止运行的装置，并有声、光报警装置。417.2联锁检查水平循峰、多层循峰、平面移动类、巷道堆犊、垂直升降类的出入口门、围栏应设置联锁安全检腔置，当搬运器没有停放到正确位置时，车位出入口的门或围修不能开启；当门或围栏处于开启状态时，搬运器不育维行。门只能由缎人员由夕M则以钥匙开启，内侧则松钥匙艮呵开启，并且门只能向夕研启。427.3安全隔离停车设备非出入口应有有效的安全隔离。437.4防脱出装置应有防钢丝绳脱出滑轮和链条脱出链轮的措施且可靠有效。447.5防护措施机械传动系统有可能造成人身伤害的零部件应有防护措施。457.6阻车装置置车板上应有高度为25mm以上的阻车装置。467.7限止器应有行程限止器和超程限止器。序号项类项目编号检验项目检验内容检验结果结论
