市政道路施工工程管线保护方案.docx

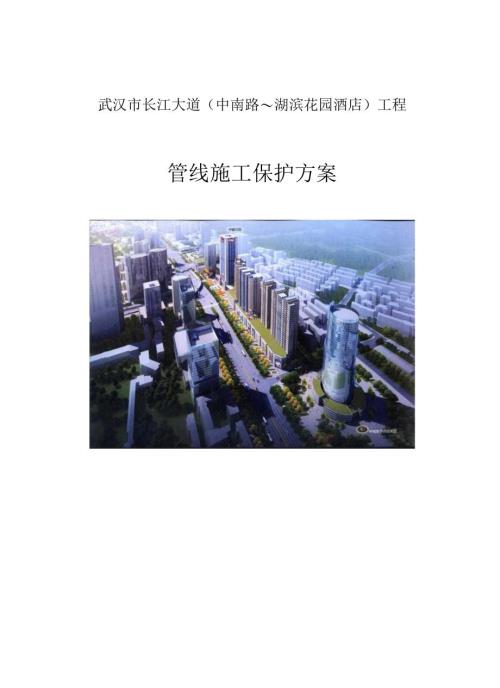

武汉市长江大道（中南路湖滨花园酒店）工程管线施工保护方案一、工程概况11.1、 工程概述11.2、 现状管线概况11.3、 管线改造规划41.4、 新建管线工程量表7二、编制及迁改原则112.1、 编制原则112.2、 迁改原则11三、编制依据11四、管线保护工作小组12五、工作程序12六、影响管线的施工工序136.1、 排水管道、排水支管、雨水收集管等施工136.2、 公交港湾（公交站）施工1463、人行天桥施工156.4、 地下通道施工156.5、 沥青铳刨加铺15七、管线调查167.1、 需临时迁移管线调查167.2、 地上电力箱涵、架空杆线障碍统计表错误!未定义书签。7.3、 3、排水调查错误!未定义书签。7.4、 产权单位调查错误!未定义书签。八、管线迁改总体方案错误!未定义书签。1.1、 工流程错误!未定义书签。1.2、 绿化带内绿化、路灯、交通设施、监控、路牌等迁移错误!未定义书签。1.3、 影响排水、公交站、天桥、地下通道的管线及设施进行临时迁移或拆除错误！未定义书签。1.4、 辅道内给水、燃气升级施工错误!未定义书签。1.5、 5、横穿管线施工错误!未定义书签。1.6、 6、现状人行道上地上设施迁移错误!未定义书签。1.7、 电力升级施工错误!未定义书签。1.8、 弱电升级施工错误!未定义书签。8. 9、特殊地段迁改方案错误!未定义书签。九、管线保护方案288.1、 施工前的一般措施288.2、 施工过程中采取的一般措施308.3、 探槽开挖328.4、 排水入户管、排水支管施工358.5、 地铁保护358.6、 电力管线保护专门措施368.7、 天然气管线保护专门措施378.8、 自来水管线保护专门措施389. 10.管线回填409. IK道路成品对地下管线的保护409. 12、交叉作业管理419. 13.管线配合419.1、 管线监测措施41十、安全管理4210. 1日常管理巡查4210.1、 管线保护安全技术保证措施4210.2、 管线保护安全管理保证措施4310.3、 管线保护安全季节措施45十一、应急预案4610.4、 适用范围4611. 2、应急目标4611. 3、应急领导小组47IL4、应急资源4811.5、应急联系方式5011.6、应急培训与演练5111.7、应急响应51IL8、管线施工应急措施52一、工程概况L1、工程概述长江大道中南路湖滨花园酒店(K16+600-K22+000)段，长约5.4kmo主要建设内容：道路、排水工程，地下通道、人行天桥、管线升级、改造等。道路除街道口立交及卓刀泉立交外，其余以地面方式建设为主，主线68车道，辅道不小于双向4车道，为城市主干路。全线沿辅路设置公交专用道，位于辅道外侧车道，并完善人行和非机动车道布置，设置独立非机动车道。公交站点以辅路港湾式站点为主，结合两侧整治拆迁用地在线路密集车站设置双排深港湾站。1 .2.1、沿线设施本段道路连接中南路商圈、街道口商圈、鲁巷城市副中心等，还承担着大量生活性交通和长距离交通功能，交通流量大。道路周边建筑密集，单位大院较多，局部路段交通要求大。沿线公交站点较多，各路段公交线路均在20条以上，仅武珞路段设置公交线路34条。沿线两侧共有公交站点30处，沿线路边停车现象突出，沿线路边停车较为集中的路段长达2.5km,占总长度的1/3以上。长江大道沿线人行过街横道11处，人行天桥9处和1处地下通道。沿线有地铁2号线，在中南路路口与地铁4号线搭接。2 .2.2、沿线地下管线初步摸排根据现状测量图及现场调查资料，本次工程范围，地下管线其所属部门有电力、通信、给水、燃气、排水等。具体情况如下：3 .电力武珞路（中南路珞狮路）道路北侧和南侧各布置有一排IOkv电力管群。珞瑜路（中南路卓刀泉立交）道路南侧布置有一排IOkv电力管群。桂元路以东道路北侧布置有IlokV电力管群。珞瑜路（卓刀泉立交鲁巷）道路两侧各布置有一排IOkv电力管群。珞瑜路（卓刀泉立交吴宇大厦）道路南侧有一排HOkv高压电力管群。4 .通信武珞路（中南路丁字桥路）道路北侧布置有36孔电信管群、18孔公用通信管群，道路两侧路段布置有直埋通信管。武珞路（丁字桥路珞珈山路）道路北侧布置有24孔、6孔电信管群，17孔公用通信管群，道路两侧有现状直埋通信管。武珞路（宝通寺路石牌岭）道路南侧布置有12孔电信管群。武珞路（珞珈山路珞狮路）道路北侧布置有30孔电信管群、17孔公用通信管群；武珞路（石牌岭珞狮路）道路南侧布置有24孔电信管群。珞瑜路（珞狮路卓刀泉立交）道路北侧布置有23排电信管群，尺寸为618孔；道路南侧布置有1224孔电信管群。珞瑜路（卓刀泉立交鲁巷）道路北侧布置有两排18孔电信管群、10孔公用通信管群；道路南侧布置有一排1224孔电信管群。工程范围沿线道路两侧均布置有直埋通信管。5 .给水武珞路（中南路珞狮路）有两排给水，干管尺寸为800毫米，配水管尺寸为300500毫米；道路南侧有一排管径300600毫米给水管。珞瑜路（珞狮路卓刀泉立交）道路北侧有一排DN300毫米给水管；道路南侧有两排给水管尺寸分别为DN300毫米、600毫米。珞瑜路（卓刀泉立交邮科院路）道路北侧布置有DN800毫米给水管；珞瑜路（邮科院路鲁巷）道路北侧布置有两排管径分别为DN300、800毫米给水管。珞瑜路（卓刀泉立交鲁巷）道路南侧布置有一排DN300600毫米给水管6 .燃气武珞路（中南路宝通寺路）道路南侧有DN426毫米燃气管；珞瑜路（珞狮路卓刀泉立交）道路南侧有DN426毫米燃气管。珞瑜路（卓刀泉立交鲁巷）道路北侧布置有DN426毫米燃气管。7 .雨水武珞路（中南路丁字桥路）道路两侧已形成断面d600毫米d800毫米的排水管道，自东往西汇入付家坡路现状断面dl500毫米排水管道，往南排往晒湖箱涵。丁字桥路至武锅中路路段雨水属于晒湖箱涵汇水范围，目前该路段沿现状道路两侧已形成断面d600毫米d800毫米的排水管道。武锅中路至石牌岭路路段两侧已形成断面d500毫米d800毫米的排水管道，分两侧汇入武锅中路现状断面dl200毫米排水管道。石牌岭路至珞珈山路段北侧已形成现状断面为d900毫米dl350毫米的排水管道；道路南侧有现状断面为d600毫米BH2400*1500毫米的排水管涵，接纳沿线道路两侧地区来水，往北排往珞狮北路排水现状箱涵。广八路至卓刀泉中学体育场段两侧已形成现状断面为d400毫米dl200毫米的排水管道。卓刀泉中学体育场至洪山区建筑管理站段南侧已形成现状断面为d800毫米排水管道。洪山区建筑管理站至东湖高新管委会段南侧已形成现状断面为d400毫米d800毫米排水管道。东湖高新管委会至武汉科技会展中心段南侧已形成现状断面为d400毫米d500毫米排水管道。武汉科技会展中心至华乐山庄段南侧已形成现状断面为d400毫米d500毫米排水管道。华乐山庄至鲁巷段南侧已形成现状断面为d800毫米dl350毫米排水管道,接。8 .污水武珞路（中南路石牌岭路路段）：该路段沿道路中线南侧已建有一排断面为d300毫米d700毫米的污水管道。武珞路（石牌岭路广八路路段）：该段沿道路中线两侧已建有一排断面为d300-d700毫米的污水管道。珞瑜路（广八路武汉体院路段）：该段沿道路中线南侧已建有一排断面为d300-d400毫米的污水管道。珞瑜路（武汉体院邮科院路路段）：该路段沿道路中线南侧已建有一排断面为d400毫米污水管道，沿湖边已建有一排断面为d400毫米污水管道；同时在湖边建成断面为dl000毫米污水截流管道。珞瑜路（邮科院路鲁巷路段）：该段沿道路中线南侧已建有一排断面为d400毫米的污水管道，鲁巷圆盘东部建有一排断面为d400毫米的污水管道。1.3、 管线改造规划1 .电力电力管线根据供电部门提供的反馈意见，结合道路断面布置。低压电力管群与其他市政管线在断面布置上有矛盾处，规划予以还建。武珞路（中南路珞狮路）、珞瑜路（珞狮路洪武路）道路南侧布置一排尺寸为BH=2500毫米x2200毫米高压电力管群；珞瑜路（洪武路南望山路）道路北侧布置一排尺寸为d3500毫米的电力隧道；珞瑜路（卓刀泉南路华乐路）新建一排BH2500毫米x2200毫米的高压电力管群。为避免施工时对其他现状市政管线及道路交通产生影响，高压电力设施路由沿非机动车道顶管实施。2 .通信通信管线根据供通信主管部门提供的反馈意见，结合道路断面布置。通信管群与其他市政管线在断面布置上有矛盾处，规划予以还建。规划在长江大道（中南路邮科院路）道路两侧各控制12孔通信管群管位，作为通信管扩建预留通道。新建通信管布置在非机动车道下。3 .给水给水管根据水务集团提供的反馈意见，结合道路断面布置。对工程范围中南路至邮科院路段两侧现状给水管予以还建，原给水管在新建给水管实施后予以废除。还建给水管布置在慢车道、绿化带或非机动车道下，降低对道路交通产生的影响。4 .燃气燃气管根据燃气部门提供的反馈意见，结合道路断面布置。武珞路（宝通寺路珞狮路）道路南侧规划新建一排DN350毫米燃气管；武珞路（石牌岭路珞珈山路）道路北侧规划新建一排DN350毫米燃气管。珞瑜路（K19+830K20420）道路北侧还建一排DN400毫米燃气管，道路南侧原有燃气管与地铁施工有矛盾，予以废除。5 .雨水石牌岭路至街道口小区道路北侧新建一排dl000毫米雨水管，接下游现状dl350毫米雨水管。珞瑜路（卓刀泉立交鲁巷广场）道路两侧局部段新建一排d600800毫米雨水管。新建雨水管布置在绿化带或慢车道下。6 .污水武珞路（中南路丁字桥北路）道路北侧新建一排d800毫米污水管，接道路南侧现状污水管；武珞路（丁字桥北路珞狮路）北侧新建一排d400毫米污水管。六七二医院至卓刀泉北路道路北侧新建一排d400毫米污水管。珞瑜路（卓刀泉立交鲁巷广场）道路两侧局部段新建一排d400毫米污水管。7、中南路街道口断面典型布置8、街道口湖滨花园酒店段典型断面布置w÷il2¼三mIiWLnInli锂亲§155Wm第11O-VnM三易第Iltf三is1.4、新建管线工程量表本标段管线迁改升级主要从中南路开始，至本项目终点湖滨花园。本标段迁改升级涉及绿化、电车、电力、给水、通信、燃气、路灯、交通设施、城市监控、电子警察、公交、路牌、排水、IC话亭、邮筒、自行车棚、城管设施（活动房、垃圾箱）等。迁改难点为绿化、电车、电力、通信等，应策划专项迁改方案，报相关专业部门审核批准，专人跟踪实施。给水管道升级管径分为DN300mm.DN500mm.DN600mm.DN800mm,共计10377m；通信管线升级分为12孔、17孔、18孔、24孔，共计9059m；电力施工包括箱涵和管道，箱涵有BH2500*2200mm和BH800*800mm,共计6254m,管道有D3500mm和15孔管道，共计23
