SH_T 3240-2024《石油化工危险与可操作性分析（HAZOP分析）技术规范》（word可编辑版）.docx

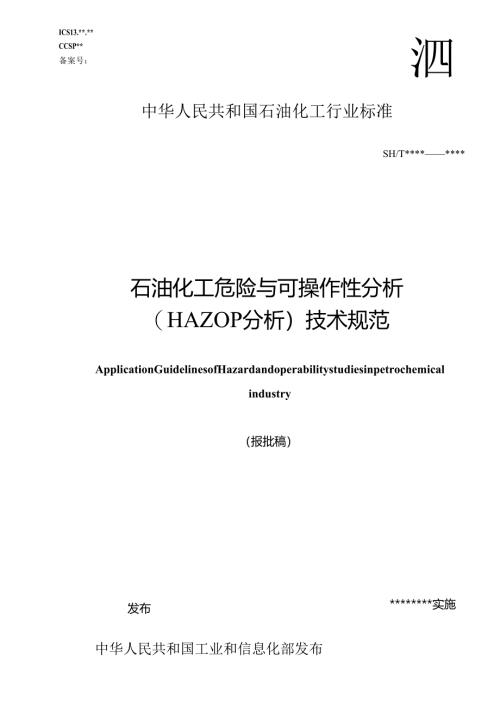

ICS13.*.*CCSP*备案号：泗中华人民共和国石油化工行业标准SH/T*石油化工危险与可操作性分析（HAZOP分析）技术规范ApplicationGuidelinesofHazardandoperabilitystudiesinpetrochemicalindustry（报批稿）发布*实施中华人民共和国工业和信息化部发布目次前言III1范围12规范性引用文件13术语和定义14基本规定25分析准备35. 1资料收集35.2会议准备46分析技术要求56. 1一般规定56.2 节点划分66.3 偏差确定66.4原因分析66.5后果分析76.6现有安全措施76. 7风险评估86.8建议措施87质量要求87. 1分析团队要求81 .2分析质量与控制97 .3审查要求10附录A（规范性附录）HAZoP分析工作流程12附录B（资料性附录）安全风险矩阵示例13附录C（资料性附录）风险可容许标准示例17附录D（资料性附录）原因（IE）失效数据典型值18附录E（资料性附录）典型独立保护层（IPL）与要求时的平均失效概率（PFDavg）对应关系.20附录F（资料性附录）HAZOP分析记录表21附录G（资料性附录）HAZOP报告模板22附录H（资料性附录）偏差矩阵25附录J（规范性附录）HAZOP分析流程28附录K（资料性附录）典型HAZOP分析案例29参考文献36本标准用词说明37附：条文说明38Contents1 Scope12 Normativereferences13 Termsanddefinitions14 General25 PreparationofHAZOPstudy35.1Collectdataanddocumentation35.2Planthestudy46TechnicalrequirementofHAZOPstudy56.1Generalrequirement56. 2Node67. 3Deviations68. 4Identifycauses79. 5Identifyconsequences710. 6Identifysafeguards711. 7Assessmentoftheidentifiedrisks812. 8Suggestedactions87Qualitymanagement87. 1HAZOPteam87. 2Procedureandexamination1013. 3Documentation10AppendixA: (Informative)HAZOPworkflow12AppendixB: (Informative)Exampleofsafetyriskmatrix13AppendixC: (Informative)Exampleoftolerablerisk17AppendixD：(Informative)InitiatingeventtypicalPFD18AppendixE：(Informative)CorrespondingrelationshipofIPLandPFDavg20AppendixF：(Informative)HAZOPanalysisrecordtable21AppendixG：(Informative)HAZOPreporttemplate22AppendixH：(Informative)Deviationrisk24AppendixI：(Informative)HAZOPanalysisprocedure27AppendixJ：(Informative)Case1ofHAZOPanalysis28AppendixK：(Informative)Case2ofHAZOPanalysis35Explanationofwordinginthisstandard(Specification)37Add：Explanationofarticle38根据中华人民共和国工业和信息化部2018年第四批行业标准制修订计划（工信厅科（2018）73号）的要求，标准编制组广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本标准。本标准共分7章和10个附录。本标准主要技术内容有：范围、规范性引用文件、术语和定义、基本规定、分析准备、分析技术要求、质量要求等。请注意本标准的某些内容可能直接或间接涉及专利，本标准的发布和管理机构不承担识别这些专利的责任。本标准由中国石油化工集团有限公司负责管理，由中国石油化工集团有限公司安全卫生消防技术中心站负责日常管理，由中石化上海工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。本标准日常管理机构：中国石油化工集团有限公司安全卫生消防技术中心站通讯地址：北京市朝阳区安慧北里安园21号邮政编码：100101电话：010-84876994邮箱：zhangli.sei本标准主编单位：中石化上海工程有限公司通讯地址：上海市浦东新区张杨路769号邮政编码:200120电话：021-58366600-3337邮箱：jiawei.SSeCSinOP本标准参编单位：中国石化健康安全环保管理部、中石化安全工程研究院有限公司、中国石化工程建设有限公司、中石化广州工程有限公司、中石化宁波工程有限公司、挪威船级社（中国）有限公司、中国石油化工股份有限公司长岭分公司、中韩（武汉）石化有限公司。本标准主要起草人员：贾微、张翼、张斌、吕世军、王若青、张元元、胡晓昕、张毅、王小军、朱红、穆帅、单丹、杜南荣、苏柯、朱逸、王东。本标准主要审查人员：.科武、声庆鹏、葛春玉、黄云松、胡敏、温一平、李冬、刘丹丹、蔡明锋、张建华、冯双虎、李汉、情玖来、I赵斌、李元军、陈驰、孙伟心、齐青、李少鹏、宋贤生、张力。本标准2024年首次发布。石油化工危险与可操作性分析（HAZOP分析）技术规范1范围本标准规定了石油化工过程工业开展危险和可操作性分析（HAZOP分析）过程中的技术和质量要求。本标准适用于石油化工企业建设项目（新建、改建和扩建）和在役装置（设施）的HAZc）P分析。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T21109（所有部分）过程工业领域安全仪表系统的功能安全3术语和定义下列术语和定义适用于本标准。3.1分析节点node需要分析的、确定边界的工艺单元或操作步骤。3.2引导词guideword一种特定的用于描述要素设计目的（意图）或操作目的（意图）偏离的词或短语。用于引导识别工艺过程的危险。3.3参数parameter与过程有关的物理和化学性质，包括概念性参数和具体参数。3.4偏差deviation分析过程中构造的实际参数偏离于设计目的（意图）或操作目的（意图）的状态，用来识别、构造系统潜在的危险。通常构成为“引导词+参数”。3.5偏差矩阵matrixofdeviation由所有参数与引导词的组合构成有实际意义的偏差的集合。3.6原因cause导致偏差的事件、条件或行为。3.7后果ConSeqLIenCeS偏差所造成的一种或多种结果，包括人员伤害、财产损失、环境影响、非财务与社会影响等。3.11场景scenario可能导致不期望后果的一种事件或事件序列，每个场景至少包含两个要素：初始事件及其后果。3.8初始风险initiatingrisk不考虑任何保护措施作用下的事故场景的风险。3.9剩余风险residuaIrisk在考虑了现有安全措施的作用下仍存在的风险。3. 10最终风险finalrsk在考虑了现有保护措施或/和建议措施的作用下仍存在的风险。3.1 12独立保护层independentprotectionIayerIPL能够阻止场景向不期望后果发展，并且独立于场景的原因或其他保护层的设备、系统或行动。化工企业保护层作为独立保护层时，应满足独立性、有效性、安全性、变更管理、可审查性的基本要求。4基本规定4.1 建设项目和在役装置(设施)应开展全流程的HAZC)P分析。建设项目HAZC)P分析提出的与设计相关的建议措施应在设计阶段落实。4.2 建设项目基础工程设计阶段开展HAZC)P分析后，若后续设计阶段发生变更，宜针对变更部分开展HAZOP分析。4.3 在役装置(设施)HAZC)P分析，宜对分析对象开展现场调查。HAZC)P分析的资料内容应与现场相一致。4.4 本标准适用的HAZoP分析方法为引导词法。HAZOP分析应由HAZOP分析团队以会议的形式进行。4.5 HAZc)P分析团队应包含多专业领域人员。典型的HAZOP分析人员包括但不限于：HAZOP主席、HAZOP记录员、以及工艺、设备、仪表、安全等专业人员和有操作经验的相关人员。HAZC)P分析会议过程应有关键人员或关键岗位人员参与。4.6 HAZOP分析应在HAZOP主席引导下进行，HAZOP分析团队应识别适用于本次分析流程的有效偏差，并识别该偏差发生的原因以及可能产生的后果。4.7 HAZC)P分析团队应辨识并记录生产危险和操作风险，并进行风险评估和决策，确认所采取的现有安全措施是否足够和适当。若风险评估后剩余风险不满足可容许风险，则应进一步提出需要采取的建议措施，直至满足可容许风险的要求。3.2 8HAZC)P分析团队应在HAZC)P分析记录表上对分析过程进行完整记录，记录内容应能如实反映HAZC)P分析过程和分析结果。HAZOP分析过程应留有书面记录。3.9 HAZoP分析工作流程应包括：分析启动、分析策划、展开分析、编制报告。HAZC)P分析应符合附录A的工作流程。3.10 HAZOP分析对象应为具有工艺流程的装置(设施)。开展HAZOP分析所需资料应符合第5.1条规定。3.11 对于连续生产的装置(设施)，HAZOP分析应按照工艺流程逐步开展分析；对于间歇生产装置(设施),HAZC)P分析宜按照其操作目的(或操作程序和步骤)开展分析。4. 12HAZC)P分析应采用安全风险矩阵开展风险评估。所采用的安全风险矩阵、可容许风险、可靠性数据库应依据合同与企业等利益相关方确定，安全风险矩阵、可容许风险、可靠性数据库应在HAZOP分析准备阶段予以确定，并在项目的整个执行过程中应予采用。风险矩阵的样式可参考附录B,可容许风险的样式可参考附录C,可靠性数据库可参考附录D和附录Eo4.13HAZC）P会议前应开展初步的分析准备工作。节点划分应进行节点编号，节点编号应具有唯一性。节点划分技术要求和原则应符合第6.2条的规定。4. 14HAZC）P分析应明确分析原则、事故假设的前提和界限。HAZC）P分析原则应符合第6章相关规定。4.15 HAZOP分析风险评估过程应按照独立保护层的原则确认现有保护措施和提出建议措施。4.16 工艺包阶段的HAZC）P分
