建筑玻璃幕墙反射光影响评价标准.docx

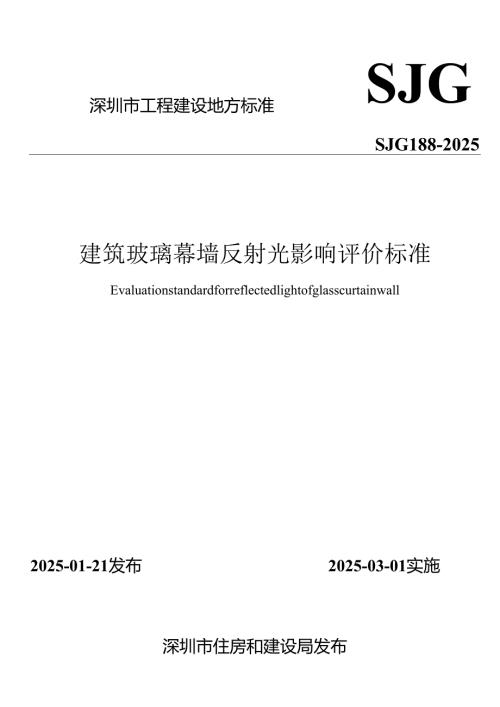

深圳市工程建设地方标准SJGSJG188-2025建筑玻璃幕墙反射光影响评价标准Evaluationstandardforreflectedlightofglasscurtainwall2025-01-21发布2025-03-01实施深圳市住房和建设局发布深圳市工程建设地方标准建筑玻璃幕墙反射光影响评价标准EvaluationstandardforreflectedlightofglasscurtainwallSJG188-20252025深圳前S根据深圳市住房和建设局关于发布2023年度深圳市工程建设地方标准制修订计划项目（第二批）的通知的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，结合深圳市的实际，并在广泛征求意见的基础上，编制了本标准。本标准主要技术内容是：1.总则；2.术语和符号；3.基本规定；4.分析与评价；5.评价报告书。本标准由深圳市住房和建设局批准发布，由深圳市住房和建设局业务归口并组织深圳市装饰行业协会等编制单位负责技术内容的解释。本标准实施过程中如有意见或建议，请寄送深圳市装饰行业协会（地址：深圳市福田区福田保税区广兰道深装总大楼4楼420室，邮编：518017）,以供今后修订时参考。本标准主编单位：深圳市装饰行业协会深圳市元弘建筑装饰创意和产业技术研究院本标准参编单位：深圳市建筑工务署工程设计管理中心深圳市建筑门窗幕墙学会广东省建筑科学研究院集团股份有限公司上海天乔信息科技有限公司中建深圳装饰有限公司深圳市科源建设集团股份有限公司深圳广晟幕墙科技有限公司深圳市中航科建建设集团有限公司江门耀皮工程玻璃有限公司深圳市新山幕墙技术咨询有限公司深圳市华剑建设集团股份有限公司深圳市汇诚幕墙科技有限公司深圳市艺越建设集团有限公司本标准主要起草人员：庄志伟邙唐民麦华健姜捷奇刘启耀邓卫进郭晨光杨仕超杨野翟国占李万昌张丰先赖智慧窦铁波黄正波叶嘉欣陈桂锦许长江李政新本标准主要审查人员：任俊石民祥文林陈立东于天赤郑立锋谢盛奋1 总则12 术语和符号22.1 术语22.2 符号23 基本规定44 分析与评价64.1 一般规定64.2 数据与模型64.3 参数设置64.4 技术措施85 评价报告书9附录A建筑玻璃幕墙反射光影响评价表10附录B反射光影响分析及统计表12附录C典型日及计算时段13附录D典型日太阳赤纬与时差14附录E典型日各时刻太阳高度角和方位角15标准用词说明16引用标准名录17附：条文说明18Contents1 GeneralProvisions12 TermsandSymbols22.1 Terms22.2 Symbols23 BasicRequirements44 AnalysisandEvaluationControlMeasures64.1 GeneralRequirements64.2 DataandModels64.3 ParameterSettings64.4 TechnicalMeasures85 EvaluationReport9Appendix A EvaluationFormonReflectedLightofGlassCurtainWall10Appendix B AnalysisandStatisticalTablesofReflectedLightImpact12Appendix C TypicalDaysandComputationalPeriods13Appendix D SolarDeclinationandEquationofTimeonTypicalDays14AppendixESolarAltitudeandAzimuthatEachTimeofTypicalDays15ExplanationofWordinginThisStandard16ListofQuotedStandards17Addition:ExplanationofProvisions18.o.为提高深圳市的城市环境质量水平，减少玻璃幕墙反射光对城市环境的影响，制定本标准。1. 0.2本标准适用于深圳市新建、扩建和改建项目的建筑玻璃幕墙反射光影响评价。1. 0.3建筑玻璃幕墙反射光影响评价除应符合本标准外，尚应符合国家、广东省和深圳市现行有关标准的规定。2术语和符号2. 1术语2. 1.1玻璃幕墙glasscurtainwall由玻璃面板与支承结构体系组成，具有规定的承载能力、变形能力和适应主体结构位移能力，不分担主体结构所受作用的建筑外围护墙体结构或装饰性结构。2. 1.2反射光影响reflectedlightinfluence太阳光经玻璃幕墙表面反射至建筑物室内或在道路行驶的车辆内，以致引起室内人群或驾驶员在视觉上产生不舒适感的现象。2. 1.3评价范围evaluatingrange建筑玻璃幕墙反射光影响评价中应进行模拟分析的区域。2. 1.4内倾斜玻璃幕墙inwardslopingglasscurtainwall外表面向室内侧倾斜至与水平面夹角大于等于75。且小于90。的玻璃幕墙。2. 1.5敏感目标sensitiveobjectives建筑玻璃幕墙反射光影响评价中应进行分析和评价的特定对象，包括敏感建筑和道路干线。2. 1.6日照基准年referenceyearofsunlightassessment建筑玻璃幕墙反射光影响评价中日照计算所采用的太阳数据取值年份。3. 1.7典型日typicaldays日照基准年中用来测定和衡量玻璃幕墙反射光的特定日期。4. 1.8太阳高度角solaraltitude直射阳光与水平面的夹角。5. 1.9太阳方位角solarazimuth直射阳光的水平投影与正南方位的夹角，正南为0。，顺时针方向为正，逆时针方向为负。6. 1.10太阳时角solarhourangle观测点天球子午圈与太阳所在时圈的夹角，在24h内太阳时角约改变360。，每小时15。7. 1.11真太阳时apparentsolartime真太阳时即真太阳视圆面中心的时角加12小时。2. 1.12太阳赤纬solardeclination太阳光线垂直照射的地点与地球赤道所夹的圆心角。3. 1.13窗台面windowsillsurface在窗洞口中距室内地坪0.9m高的外墙位置。2.1.14行车轨迹线autorunningtrackline道路同一行车方向宽度的中线。2.2符号h太阳高度角（。）;ho正午12时太阳高度角（°）；A太阳方位角（。）；Ao日出日没太阳方位角（。）；t太阳时角（。）；to日出日没太阳时角（O）；太阳赤纬（o）；地理纬度（o）；入一一地理经度（O）；AT真太阳时（三）；CST中国标准时（三）；e时差（三）o3基本规定3. 0.1设置玻璃幕墙的建设项目应在方案设计阶段对玻璃幕墙的反射光影响进行评价，并应符合下列要求：1 无内倾斜玻璃幕墙且在评价范围内无敏感目标的建设项目，应编制建筑玻璃幕墙反射光影响评价表；2 其他建设项目应编制建筑玻璃幕墙反射光影响评价报告书；3 建筑玻璃幕墙反射光影响评价表的格式应符合本标准附录A的要求；4 建筑玻璃幕墙反射光影响评价报告书应符合本标准第5章的有关规定。3.0.2建筑玻璃幕墙反射光影响评价应符合现行国家标准建筑环境通用规范GB55016、玻璃幕墙光热性能GB/T18091和光环境评价方法GB/T12454的有关规定。3. 0.3建筑玻璃幕墙反射光影响评价的敏感目标应分为敏感建筑和道路干线。敏感建筑应包括居住建筑、医院、中小学校、幼儿园；道路干线应包括高速公路、一级公路、二级公路、城市快速路、城市主干路、城市次干路。3.0.4建筑玻璃幕墙反射光影响评价范围应符合下列规定：1 对于无内倾斜玻璃幕墙的建设项目，评价范围应取建筑外墙投影外延至不小于玻璃幕墙最大高度5倍的水平距离；2 对于有内倾斜玻璃幕墙的建设项目，评价范围应在本条第1款的基础上扩大至满足反射光影响控制要求的距离。3. 0.5建筑玻璃幕墙反射光影响评价采用的分析软件应通过专业评估。4. 0.6建筑玻璃幕墙反射光影响评价表建筑玻璃幕墙反射光影响评价报告书应作为建设项目设计文件归档。5. 0.7建筑玻璃幕墙反射光影响评价应按下列工作程序进行：1 应收集资料，应根据编制要求收集编制工作方案所需的有关资料；2 应现场调查，应调查建设项目的周边环境和现场情况；3 应制定方案，应根据调查情况制订工作方案；4 应现场踏勘和模拟分析，应根据工作方案对建设项目进行现场踏勘、建模、模拟分析；5 应影响预测与评价，应对现场踏勘及模拟分析数据进行评价；6 应编制评价表或评价报告书，应根据评价结果编制建筑玻璃幕墙反射光影响评价表或建筑玻璃幕墙反射光影响评价报告书。3.0.8建筑玻璃幕墙反射光影响敏感目标的评价应符合下列规定：1 对敏感建筑中长期工作或停留的场所，与水平面夹角0。45。范围内的玻璃幕墙反射光在其窗台面中点的连续滞留时间不应超过30min;2 对道路干线的行车轨迹线，在驾驶员前进方向垂直角20。、水平角±30。，行车距离100m内，玻璃幕墙对机动车驾驶员不应造成连续有害反射光；3 凹形弧面玻璃幕墙设计与设置应控制反射光聚焦点的位置，并应计算反射光聚焦点的位置、区域及辐照值。3. 0.9建筑玻璃幕墙材料可见光反射比的评价应符合下列规定：1 玻璃幕墙应采用可见光反射比不大于0.25的玻璃；2 在城市主干道、立交桥、高架路两侧的建筑物20m以下及一般路段IOm以下的玻璃幕墙，应采用可见光反射比不大于0.16的玻璃；3 在T形路口正对直线路段处采用玻璃幕墙时，玻璃的可见光反射比不应大于0.16；4 玻璃幕墙外表面的金属构件不宜采用可见光反射比大于0.30的镜面和高光泽材料。4分析与评价4.1一般规定4. 1.1建筑玻璃幕墙反射光影响评价应符合下列要求：1 应依据敏感目标的特点选取评价方法；2 应对敏感建筑长期工作或停留场所受反射光影响的窗户进行分析；3 应对道路干线受反射光影响方向的行车轨迹线进行分析；4 应考虑评价范围内周边建筑对太阳入射光和玻璃幕墙反射光的遮挡影响；5 应对评价范围内设计方案已通过审批，但尚未建设或改建的敏感目标进行评价。4. 1.2反射光影响评价报告应按本标准附录B的要求编制敏感建筑窗台面反射光影响分析表敏感建筑窗台面反射光影响统计表道路干线行车方向反射光影响分析表道路干线行车方向反射光影响统计表。4. 1.3进行反射光影响评价时，若不能满足评价指标的要求，应采取技术措施调整设计方案。4. 1.4评价结论应包括下列内容：1 主要影响区域、受影响敏感目标及其受影响程度；2 用于评价指标判定的分析及统计图表；3 经反射光影响评价，本项目玻璃幕墙建设是否
