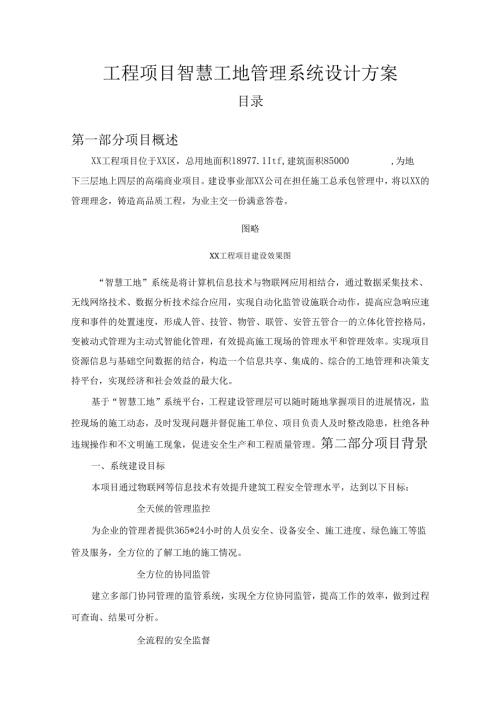

工程项目智慧工地管理系统设计方案.docx

工程项目智慧工地管理系统设计方案目录第一部分项目概述2第二部分项目背景2一、系统建设目标2二、项目建设概要3第三部分智慧工地系统总体设计8一、系统总体架构8二、用户权限设计9三、系统接口设计9四、设计原则10五、设计规范11第四部分智慧工地系统详细设计12一、智慧工地应用框架12二、智慧工地集成平台122.1集成平台概述122.2集成平台功能框架132.3智慧工地集成平台Web端13三、可视化前端产品设计203.1视频监控子系统203.2人员管理-实名制管理子系统223.3人员管理-智能安全帽定位243.4塔机安全监控子系统253.5吊钩可视化系统263.6施工升降机安全监控系统283.7降尘喷淋子系统293.8智能用电安全监测系统303.9智能用水监测系统313.10卸料平台安全监测系统323.11车辆出入管理系统333.12高支模安全监测系统353.13深基坑监测系统363.14危险区域红外防护系统383.15大型混凝土测温393.16智能广播子系统403.17VR安全教育42第五部分平台及智能硬件报价45第六部分售后服务454.1服务承诺454.2服务方式464.3故障报修464.4月艮务时限46第一部分项目概述XX工程项目位于XX区，总用地面积18977.1Itf,建筑面积85000,为地下三层地上四层的高端商业项目。建设事业部XX公司在担任施工总承包管理中，将以XX的管理理念，铸造高品质工程，为业主交一份满意答卷。图略XX工程项目建设效果图“智慧工地”系统是将计算机信息技术与物联网应用相结合，通过数据采集技术、无线网络技术、数据分析技术综合应用，实现自动化监管设施联合动作，提高应急响应速度和事件的处置速度，形成人管、技管、物管、联管、安管五管合一的立体化管控格局，变被动式管理为主动式智能化管理，有效提高施工现场的管理水平和管理效率。实现项目资源信息与基础空间数据的结合，构造一个信息共享、集成的、综合的工地管理和决策支持平台，实现经济和社会效益的最大化。基于“智慧工地”系统平台，工程建设管理层可以随时随地掌握项目的进展情况，监控现场的施工动态，及时发现问题并督促施工单位、项目负责人及时整改隐患，杜绝各种违规操作和不文明施工现象，促进安全生产和工程质量管理。第二部分项目背景一、系统建设目标本项目通过物联网等信息技术有效提升建筑工程安全管理水平，达到以下目标：全天候的管理监控为企业的管理者提供365*24小时的人员安全、设备安全、施工进度、绿色施工等监管及服务，全方位的了解工地的施工情况。全方位的协同监管建立多部门协同管理的监管系统，实现全方位协同监管，提高工作的效率，做到过程可查询、结果可分析。全流程的安全监督采用在线执法，远程取证，动态预警等方式实现对建筑工地全方位的安全监督。全方位的数据分析包括自动处理现场的实时数据，共享各种类型的数据为管理提供及时、准确的信息。二、项目建设概要根据施工图统计预实施智慧工地相关硬件设备选单如下表:智慧工地子项目数量标准内容及备注人员管理劳务实名制管理系统双通道进出双向参考500人施工在劳务人员进入施工现场通道处，部署人脸识别闸控机，对进场的劳务人员身份信息进行核实，系统记录相关的进、出场信息。应对非法人员出入施工现场，以及劳务纠纷提供数据参考依据。人员管理进场温度监测双通道进出场体温监测对进场的劳务人员，通过闸机通道时，对进出场人员体温进行监测并记录，对体温高于限定值，系统会给出语音警示性提示，并不会开启闸机正常通行闸机通道。人员管理智能AI行为识别三通道进场安全帽佩戴识别结合劳务实名制通道考勤管理，对进场人员实施安全帽佩戴行为进行人工智能分析，对不符合佩戴规范的劳务人员，系统给出语音警示性提示，并不会开启闸机正常通行闸机通道。安全帽定位250个定位芯片5套定位基站通过RFID无线射频技术，通过在施工场地内架设定位基站，探测基站半径70米覆盖范围人员的数量及信息，对危险区域长期滞留系统自动预警提示。视频监控球机9套枪机3套通过施工现场的架设的球机、枪机，对施工现场的施工过程进行全程监测，在项目协同管理、安全生产、防盗方面都起到重要作用。环境监测扬尘噪音监测仪1套实现施工现场的作业环境进行实时测试，通过智慧工地平台进行数据接收显示。提供施工现场的降尘喷淋设备联动功能，在粉尘过大时，自动开起现场的喷淋系统。是绿色施工、文明施工重要组成部分。降尘喷淋控制2套结合施工现场的如雾炮喷淋、围档喷淋、楼体高空喷淋等实现平台、手机APP端联动、联控。实现周期化、预警化自动启/停远程操作。塔吊安全监控系统5套五限位十群塔防碰撞实现施工现场的塔式起重机实时工况记录的同时，通过智慧工地平台进行数据接收显示，对违规作业进行记录，结合塔机防碰撞功能实现群塔干涉作业提醒，避免现场起重机械安全事故发生。塔机吊钩可视化1套球机结合塔机监控，对塔式起重机吊钩进行全程可视化跟踪，可实现如“隔山吊装”等盲区作业给予可视辅助，同时对吊装作业物进行全程记录，起到事前预警、事后追塑的作用，并提高施工生产作业效率。施工升降机安全监控系统4套实现施工现场的施工升降机实时工况记录的同时，通过智慧工地平台进行数据接收显示，通过人脸识别功能，确认施工升降机驾驶人员身份信息，确保施工升降机操作人员的合法有效身份方可操作升降机设备，从而提高施工现场的施工升降机的运行安全。卸料平台监测2套通过重量传感器随时监测卸料平台的重量变化、钢架料台倾斜角度的变化，并通过系统设置危险阈值，通过设备传感器与软件系统之间的实时数据传输对异常进行提醒和记录，防止超载、倾翻和进行安全应隐患排查。车辆管理1套进出双向管理实现施工现场车辆双向进出管控，通过车辆闸杆控制合法车辆驶入、驶出施工现场，并记录相关车辆的进/出场信息。智能水电安全监测用电监测5套用水监测2套智能用电安全监测系统可以监测工地区域内的用电量、主电路电压、电流、漏电电流、线缆温度、环境温度等数值，保护工地的用电安全同时能够更好地管控建设生产成本。智能用水监测系统根据各个时间段用水量分析工地用水高峰期、平均用水量及是否存在漏水、恶意用水等问题、实现降本增效。高支模监测5点位（40平米实施一组监测点位）高支模实时监测警报系统采用自动化的监测手段，对高支模的模板沉降、支架变形和立杆轴力实时监测，可以实现“实时监测、超限预警、危险报警、预防事故、减少损失”的功能。深基坑监测主机2套从机10套（含应力计、水平计、倾斜仪、透水计）通过高精密智能传感设备，实时监测在基坑开挖阶段、支护施工阶段、地下建筑施工阶段及竣工后周边相邻建筑物、附属设施的稳定情况，包括地下水位监测、支撑应力监测、水平位移监测等。危险区域防护红外对射4对100米三光束对射对施工场内危险区域（四口五临边）架设红外射仪，在人员发生穿越该区域时，本地声光报警器即刻发出声光警报，以提醒穿越人员。同时平台产生相应的区域报警信息，提示相关安全负责人到该区域处理。大型混凝土测温16路温感探头1套监测主机通过加装硬件传感器，全过程实时监测混凝土各个测温点内部、表面和环境温度，以及温差数据对比，并将数据回传至智慧工地平台，避免混凝土浇筑过程中，自身与外界条件产生的温差及收缩应力引起结构性裂缝。智能广播系统1套无线射频智能广播系统，RDS加密传输。VR安全教育培训1套通过虚拟现实技术，结合17个安全体验场景，辅助进场劳务人员安全培训及体验，确保安全文明生产。卸料平台监测2套通过重量传感器随时监测卸料平台的重量变化、钢架料台倾斜角度的变化，并通过系统设置危险阈值，通过设备传感器与软件系统之间的实时数据传输对异常进行提醒和记录，防止超载、倾翻和进行安全应隐患排查。智慧工地集中监控指挥中心80寸LED液晶防爆屏监控指挥中心是开展调度和指挥的办公场所，以及支撑平台基础设备运维的场所，其建设应满足企业各部门的日常安全监管和突发安全事件的应急处置需求。户外LED数字展示大屏1套通过施工现场入口处，搭建LED数字化信息展示大屏幕,实时展示场内人员动态信息、车辆出入数据、环境作业数据以及项目VCR演示视频。该系统的建设以项目现场应用为基础，能够实现横向的各参与方（如业主、监理、咨询公司）的协同管理，纵向与集团公司层面进行信息互通，同时提供标准化的接口协议，可实现数据对第三方平台的对接分发。基于我们现有的功能及项目需求，其前期可搭建的系统架构图如下，后期可按照项目的实际需求进行升级优化，从而实现所提出的围绕项目的全生命周期建立一个支撑现场管理、互联协同、智能决策、知识共享的一整套项目现场管理的信息化系统。桌面管理I一1大屏蜂Q2手机APP碘屏数据采集融合数据动示多平台分发礴及权限配置人员管理幡项目协同通道考勤管理塔吊安全监控吊钩可视化监控升触I安全监控卸料平台监控烟感消防监控车辆出入管理酶雌巡检日志资料共享电黜动火管理合同管理扬尘噪音监测降尘喷淋控制施工用电管理当前项目平台的功能围绕人员管理、设备管理、质量安全监管、绿色施工、进度管理及多方协同管理展开，实现对工地现场人员、设备、环境、流程全要素的信息化，并通过GlS的形式进行展示，实现可视化、智能化的管理。在接入数据的基础上实现动态展示、分析预警、并按照工地的组织结构权限进行划分和设定，实现数据的有效监管。项目部可通过桌面应用、大屏、APP及触摸屏来查询数据，实现随时随地的管理。人员管理人员管理主要围绕施工现场的劳务人员、项目管理人员进出施工场区进行管理，通过进出管理能够防范非法人员进入工地，通过闸机处的视频形为分析，判定务人员安全帽佩戴是否规范，结合红外采集入场人员体温并记录；施工过程管控帮助管理人员更好的把控劳务工人的施工时长，在规定时间是否未出工地等，评估施工工效及风险。设备管理1、塔吊监控：通过各种传感器能够监控塔吊的运行工况，并实现超载、超力矩报警及区域保护，因为现场的塔吊均涉及交叉施工，所以需上群塔防碰撞功能；2、升降机监控：该项目有处于高层建筑，需要上施工升降机，通过司机身份识别，防止非法人员操作，减少作业风险；3、车辆管理：可在工地的车辆进出口加装车辆出入监控，实时统计进出的车辆，还可设置黑名单防止非法车辆进入工地；同时项目部可自行加装洗车槽，保证出工地的车辆不会带尘土到外面的道路中，对市容市貌造成影响。4、视频监控：当前项目工地已安装视频监控系统，可考虑将该视频监控数据接入到平台中，实现远程的监督监管。5、红外对射：对施工场内危险区域（四口五临边）架设红外射仪，在人员发生穿越该区域时，本地声光报警器即刻发出声光警报，以提醒穿越人员。同时平台产生相应的区域报警信息，提示相关安全负责人到该区域处理。质量安全管理。质量安全在设备监控的基础上，核心还是针对人的管理，通过提高对人的意识、技能的培训，从而从源头上保障安全、质量。1、巡检日志：项目人员在现场巡查的时候可随时发起整改，管理人员可跟进整改的过程和结果，并对整改的内容进行统计分析，帮助管理人员能够更好的排查和分析问题。2、资料共享：现场的各种技术、安全、质量等各种文档及规章制度可上传后，所有进行查阅，减少信息传递的不及
