SNT5570-2023进出口铁合金归类化验.docx

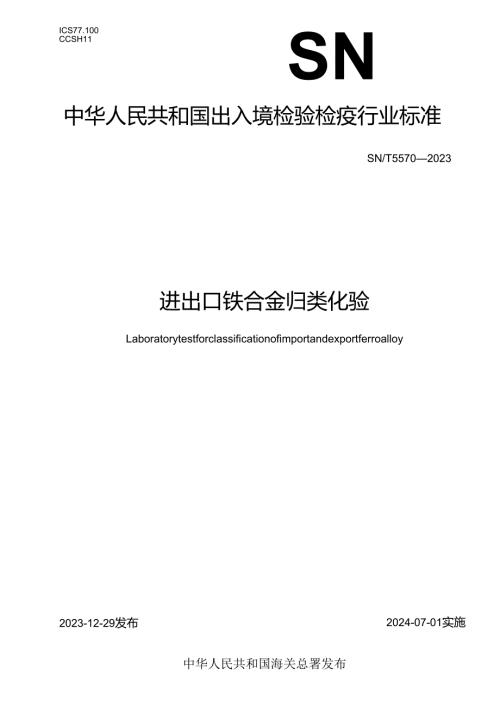

ICS77.100CCSH11SN中华人民共和国出入境检验检疫行业标准SN/T55702023进出口铁合金归类化验Laboratorytestforclassificationofimportandexportferroalloy2023-12-29发布2024-07-01实施中华人民共和国海关总署发布、，1-刖S本文件按照GB/T1.1-2020标准化工作导则第1部分:标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国海关总署提出并归口。本文件起草单位:中华人民共和国湛江海关、中华人民共和国南京海关、中华人民共和国广州海关。本文件主要起草人彳余金龙、田琼、刘芳、叶金燕、卢书媛、林海、马进、刘建芳、杨树洁、徐晓霞、谭智毅、王浪、弓长子豪、李春雄、张文昔、华斌。进出口铁合金归类化验1范围本文件界定了进出口铁合金的术语和定义，描述了化验检验和结果报告。本文件适用于中华人民共和国进出口税则第七十二章税目7202中铁合金的归类化验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T14984.1铁合金术语第1部分:材料GB/T16597冶金产品分析方法X射线荧光光谱法通则3术语和定义GB/T14984.1界定的以及下列术语和定义适用于本文件。3. 1铁合金ferroalloy锭、块、团或类似初级形状、连续铸造而形成的颗粒、粉末等各种形状的合金。注：不论是否烧结，通常用于其他合金生产过程中的添加剂或在黑色金属冶炼中作除氧剂、脱硫剂及类似用途，一般无实用可锻性。按重量计，铁元素含量在4%及以上并含有下列一种或几种元素:铝超过10%；镒超过30%；磷超过3%；硅超过8%；除碳、铁、络、镒、磷、硅以外的其他元素，单项合计超过10%,但最高含铜量不超过10%o3.2其他铁合金otherferroalloys符合铁合金(31)定义且在中华人民共和国进出口税则和进出口税则商品及品目注释中无明确定义的铁合金，通常主要包含磷铁、硅钙合金、锌氮合金、钢氮合金等铁合金。注：磷铁通常主要指磷含量在15%30%的铁合金。硅钙合金通常主要指硅含量在55%65%,钙含量大于或等于16%的铁合金。镒氮合金通常主要指镒含量在73%90%,氮含量在4%7%的铁合金。钢氮合金通常主要指钢含量在77%81%,氮含量在10%14%的铁合金。未列入范围的铁合金按其他铁合金执行。4化验检验4. 1粒度检验对待检样品根据其粒度范围利用相应的直尺、卷尺或试验筛等测试其粒度。测量工具应经校准，其精度应满足测量要求。4.2 感官检验按照检验依据的规定，对待检样品进行感官检验，可以通过目测或借助仪器，对货物的颜色、光泽、形状、结构、气味、使用痕迹等表观特征进行观察，确定是否含有夹杂物。4.3 样品制备制备分析测试用样品，如无特殊要求，通常需要制备成75m（200目左右）粉状。4.4 物相分析对于粉末状、块状但感官检验有异常、其他疑似非铁合金的待检样品，需要利用X射线衍射法进行物相检验，通过物相判定其是否属于铁合金类别。4.5半定量检测按照GB/T16597的方法或电感耦合等离子体发射光谱法，按照3.1定义的元素对待检样品进行半定量筛查。4.6定量检测4. 6.1半定量筛查结果与3.1定义所述元素含量基本相符时，参照附录A初步判定铁合金种类，以附录B所列相应的铁合金检测方法开展定量检测，如主元素与基准元素的定量检测结果与半定量筛查结果差异较大且影响判定，需按照定量检测结果重新判定铁合金种类，选择对应的检测项目和方法开展检测，直至符合判定要求。4.6.2半定量筛查结果与3.1定义中所述元素含量不符时，以附录B所列方法对最大含量元素进行定量分析，参照附录C涉及的主要铁合金种类选择检测项目，进行定量检测。5结果报告5. 1根据感官检验、物相分析、半定量筛查及检测分析所获得的化验结果，对照中华人民共和国进出口税则进出口税则商品及品目注释中华人民共和国进出口税则本国子目注释等资料的相关描述，出具化验结果报告，列明检验、检测结果，供该送检样品归类参考。5.2结果报告至少应给出以下几个方面的内容：a）样品特征描述；b）实施的检测项目、标准方法；c）检测结果；d）实验室检测中其他需说明的事项。附录A（资料性）常用的铁合金产品标准汇总及部分定义A.1常用的铁合金产品标准常用的铁合金产品标准汇总见表A.1o表A,1常用的铁合金产品标准汇总序号标准编号标准名称1GB/T2272硅铁2GB/T3282钛铁3GB/T3648铸铁4GB/T3649铝铁5GB/T3795镒铁6GB/T4008镒硅合金7GB/T4139钢铁8GB/T5683铝铁9GB/T7737泥铁10GB/T20567钢氮合金11GB/T25049镇铁12GB/T29655致铁硼速凝薄片合金13YB/T4136镒氮合金14YB/T5036磷铁15YB/T5051硅钙合金A.2部分铁合金定义A.2.1铁铝铝合金fero-tantalum-niobiumalloy含铝、铝的合量在12%80%范围内，且铝含量小于10%的铁、铝和徂的合金。A.2.2钱铁硼合金Nd-Fe-Balloy钱铁硼分为烧结钗铁硼和粘结较铁硼两种。烧结较铁硼的主要成分钱含量范围在20%35%,钻含量在015%,硼含量在0.8%1.3%,其他铜、铝、铝、锈等含量不超过3%,其余的稀土元素含量在0-15%,余量为铁的合金。粘结较铁硼主要成分为稀土、铁、硼及粘结剂，稀土主要为金属较OA.2.3速凝永磁片rapidlysolidifiedpermanentmagneticsheet熔融的稀土铁合金浇注在滚动的冷却辑上，使熔体快速凝固制备成的金属带片。厚度在OJmm0.8mm,其断面微观组织为近似平行排列的柱状晶，柱状晶的宽度为0.2m20m0主要化学成分3为27%39%的稀±（如致、错、就、镐等）,0.8%1.3%的硼,不超过10%的其他余量成分（如铜、钻、铝、错、鳍。A.2.4磁粉magneticpowder磁粉主要包含快淬效铁硼永磁粉和氢碎致铁硼永磁粉。快淬较铁硼永磁粉的钗含量在13.5%35%,硼含量在0.8%1.5%,其余主要为铁。氢碎较铁硼永磁粉的稀土总含量在27%39%°A.2.5稀土类铁合金rareearthferroalloy按重量计稀土元素总含量在10%以上的铁合金。A.2.6轻稀土元素lightrareearthelements锢、铺、错、铉、银、衫、箝7个元素,也称铀组稀土元素。A.2.7重稀土元素heavyrareearthelements钊、就镐、钦、银、锌、镜、镌、钮扑元素,也称亿组稀土元素。附录B（资料性）常用的铁合金化学成分分析方法标准汇总常用的铁合金化学成分分析方法标准汇总见表B.1o表B.1常用的铁合金化学成分分析方法标准汇总序号标准编号标准名称1GB/T3654.1泥铁化学分析方法纸上色层分离重量法测定泥、徂量2GB/T3654.3铝铁硅含量的测定重量法3GB/T3654.4泥铁化学分析方法燃烧重量法测定碳量4GB/T3654.5泥铁化学分析方法铝蓝光度法测定磷量5GB/T3654.6铝铁硫含量的测定燃烧碘量法、次甲基蓝光度法和红外线吸收法6GB/T3654.9泥铁化学分析方法硫氨酸盐光度法测定铸量7GB/T3654.10泥铁化学分析方法EDTA容量法测定铝量8GB/T4333.1硅铁硅含量的测定高氯酸脱水重量法和氟硅酸钾容量法9GB/T4333.4硅铁铝含量的测定铭天青S分光光度法、EDTA滴定法和火焰原子吸收光谱法10GB/T4699.2铭铁和硅铝合金铝含量的测定过硫酸镀氧化滴定法和电位滴定法11GB/T4699.3铝铁、硅铝合金和氮化铝铁磷含量的测定钠磷铝蓝分光光度法和铝蓝分光光度法12GB/T4699.4铝铁和硅铝合金碳含量的测定红外线吸收法和重量法13GB/T4699.6铭铁和硅铝合金硫含量的测定红外线吸收法和燃烧中和滴定法14GB/T4701.1钛铁钛含量的测定硫酸铁镀滴定法15GB/T4701.2钛铁硅含量的测定硫酸脱水重量法16GB/T4701.6钛铁铝含量的测定EDTA滴定法17GB/T4701.7钛铁磷含量的测定钠磷铝蓝分光光度法和铝蓝分光光度法18GB/T5059.1铝铁铝含量的测定铝酸铅重量法、偏钢酸镀滴定法和8-羟基瞳琳重量法19GB/T5059.5铝铁硅含量的测定硫酸脱水重量法和硅铝蓝分光光度法20GB/T5059.6铝铁磷含量的测定锚磷铝蓝分光光度法和铝蓝分光光度法21GB/T5059.7铝铁碳含量的测定红外线吸收法22GB/T5059.9铝铁硫含量的测定红外线吸收法和燃烧碘量法23GB/T5686.1镒铁、镒硅合金、氮化镒铁和金属镒镒含量的测定电位滴定法、硝酸镀氧化滴定法及高氯酸氧化滴定法24GB/T5686.2镒铁、镒硅合金、氮化镒铁和金属镒硅含量的测定铝蓝分光光度法、氟硅酸钾滴定法和高氯酸重量法表B.1常用的铁合金化学成分分析方法标准汇总（续）序号标准编号标准名称25GB/T5686.4镒铁、镒硅合金、氮化镒铁和金属镒磷含量的测定铝蓝分光光度法和钠磷铝蓝分光光度法26GB/T5686.5镒铁、镒硅合金、氮化镒铁和金属镒碳含量的测定红外线吸收法、气体容量法、重量法和库仑法27GB/T5686.7镒铁、镒硅合金、氮化镒铁和金属镒硫含量的测定红外线吸收法和燃烧中和滴定法28GB/T5687.2铭铁、硅铝合金和氮化铝铁硅含量的测定高氯酸脱水重量法29GB/T7731.1铸铁铝含量的测定辛可宁重量法和硝酸镀重量法30GB/T7731.2铸铁镒含量的测定高碘酸盐分光光度法和火焰原子吸收光谱法31GB/T7731.4管铁磷含量的测定磷铝蓝分光光度法32GB/T7731.5铸铁硅含量的测定硅铝蓝分光光度法33GB/T7731.10铝铁碳含量的测定红外线吸收法34GB/T7731.12铸铁硫含量的测定红外线吸收法和燃烧中和滴定法35GB/T8704.1钢铁碳含量的测定红外线吸收法及气体容量法36GB/T8704.3钢铁硫含量的测定红外线吸收法及燃烧中和滴定法37GB/T8704.5钢铁钢含量的测定硫酸亚铁较滴定法和电位滴定法38GB/T8704.6钢铁硅含量的测定硫酸脱水重量法和硅铝蓝分光光度法39GB/T8704.7钢铁磷含量的测定铝蓝分光光度法40GB/T21931.1镇、镇铁和银合金碳含量的测定高频燃烧红外吸收法41GB/T21931.2镖、镇铁和银合金
