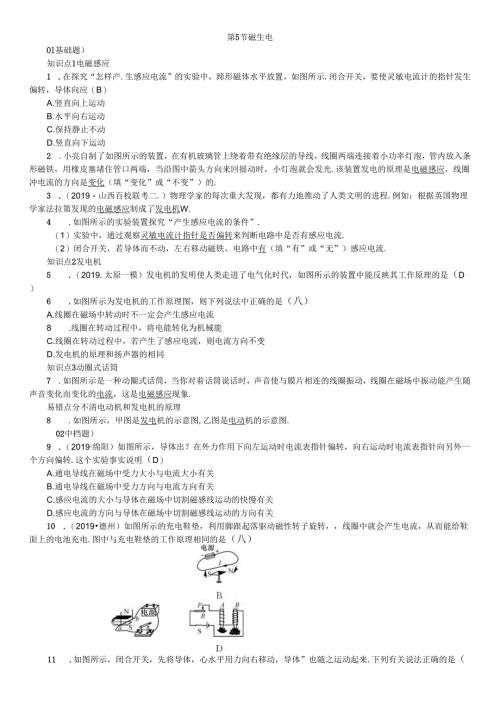

第5节磁生电Ol基础题）知识点1电磁感应1 .在探究“怎样产.生感应电流”的实验中，蹄形磁体水平放置，如图所示.闭合开关，要使灵敏电流计的指针发生偏转，导体向应（B）A.竖直向上运动B.水平向右运动C.保持静止不动D.竖直向下运动2 .小亮自制了如图所示的装置，在有机玻璃管上绕着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光.该装置发电的原理是电磁感应，线圈冲电流的方向是变化（填“变化”或“不变”）的.3 .（2019山西百校联考二.）物理学家的每次重大发现，都有力地推动了人类文明的进程.例如：根据英国物理学家法拉第发现的电磁感应制成了发电机W.4 .如图所示的实验装置探究“产生感应电流的条件”.（1）实验中，通过观察灵敏电流计指针是否偏转来判断电路中是否有感应电流.（2）闭合开关，若导体而不动，左右移动磁铁，电路中有（填“有”或“无”）感应电流.知识点2发电机5 .（2019.太原一模）发电机的发明使人类走进了电气化时代，如图所示的装置中能反映其工作原理的是（D）6 .如图所示为发电机的工作原理图，则下列说法中正确的是（八）A.线圈在磁场中转动时不一定会产生感应电流8 .线圈在转动过程中，将电能转化为机械能C.线圈在转动过程中，若产生了感应电流，则电流方向不变D.发电机的原理和扬声器的相同知识点3动圈式话筒7 .如图所示是一种动圈式话筒，当你对着话筒说话时，声音使与膜片相连的线圈振动，线圈在磁场中振动能产生随声音变化而变化的电流，这是电磁感应现象.易错点分不清电动机和发电机的原理8 .如图所示，甲图是发电机的示意图,乙图是电动机的示意图.02中档题）9 .（2019绵阳）如图所示，导体出？在外力作用下向左运动时电流表指针偏转，向右运动时电流表指针向另外一个方向偏转.这个实验事实说明（D）A.通电导线在磁场中受力大小与电流大小有关B.通电导线在磁场中受力方向与电流方向有关C.感应电流的大小与导体在磁场中切割磁感线运动的快慢有关D.感应电流的方向与导体在磁场中切割磁感线运动的方向有关10 .（2019德州）如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电.图中与充电鞋垫的工作原理相同的是（八）11 .如图所示，闭合开关，先将导体，心水平用力向右移动，导体”也随之运动起来.下列有关说法正确的是（D）A.实验装置中的甲装置产生的现象在生活中的应用是电动机B.实验装置中的乙装置的原理是电磁感应现象C.实验装置中的乙装置把机械能转化为电.能D.如果回路均为超导材料制成，且导体必与W之间距离足够大，当回路中产生感应电流后，同时撤去两蹄形磁体，则回路中电流很长时间不消失12 .（2019黄冈）如图是一款能发电的魔方充电器，转动魔方时，它根据电磁感应（填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程机械能转化为电能,产生的电能储存于魔方内.魔方还能通过USB端一口给移动设备充电，给移动设备充电时“魔方相当于电路中的电.源（填“电源”或“用电器”）.13 .王建同学对微风电扇产生了兴趣，将它与小灯泡按如图甲所示的电路连接并进行实验.用手快速拨动风扇叶片，发现小灯泡发光，微风电扇居然变成了上生机，此时它的工作原理是电磁感应，这一过程中的能量转化是机械能转化为电能，电路可简化为乙图中的图.14 .如图所示是探究电磁感应现象的实验装置，AB是一铜棒，用导线将其连在灵敏电流计上，闭合开关，让AB左右移动切割磁感线，发现电流计指针会发生偏转.实验中如果使AB棒运动方向由向右改成向左，电流计指针偏转方向会改变（填“改变”或“不变”）；实验中如果换用磁性强些的.磁体，其他不变，电流计指针偏转幅度会大（填“大”或“小”）一些；实验中如果使AB棒运动方向由水平改成竖直沿磁场方向，且运动速度加快，则电流计指针不偏转（填“偏转”或“不偏转”）.15 .如图是“探究什么情况下磁可以生电”的装置，导体必、开关、灵敏电流计用导线连接，组成电路.（1）实验中，我们通过电流表指针是否偏转来判断电路中是否有电流；通过指针偏转的方向判断电流方向W.（2）闭合开关，让导体而在磁场.中上下运动，发现电流计的指针不偏转：让导体"静止，磁铁水平向右运动，则电流计的指针偏转W.（填“偏转”或“不偏转”）（3）如果想进一步探究感应电流的大小与导体运动的快慢是否有关，则应闭合开关，保持其他条件不变，只改变导体运动的快慢，观察电流计指针的偏转程度得出结论.03链接山西中考）16.（2019山西百校联考四）在“探究什么情况下磁可以生电”的实验中，小明发现每次电流表指针摆动的角度不同，提出了感应电流的大,小与哪些因素有关”的问题.（1）小明猜想可能与导体切割磁感线运动速度有关，因为速度越大，动能越大,转化成电能就越多.（2）小明为了验证自己的猜想，利用如图装置进行实验，将足够大的磁体放在水平面上，驱动装置,通过两根绝缘棒岫、Cd使导体PQ水平向右运动（导体运动区域的磁场强弱相同），且同一次实验，应使导体做匀速运动，下表是实验测得的数据，分析数据可得出结论：在其他条件相同时.，导体运动速度越大，感应电流越大W.小明在此实验中，每次实验均使用相同的导体尸。，同时还控制了磁场强度不变W.实验次数123456速度/(CmAs)123456电流/mA2.04.05.98.110.211.8
