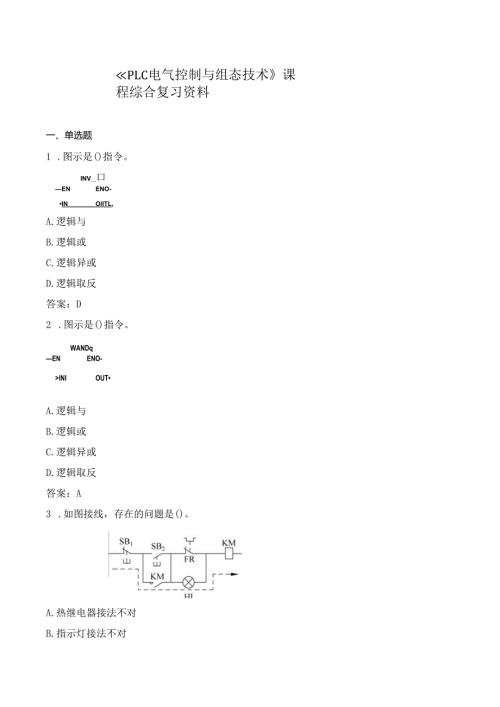

PLC电气控制与组态技术课程综合复习资料一、单选题1 .图示是()指令。INV_口ENENO-INOlITL,A.逻辑与B.逻辑或C.逻辑异或D.逻辑取反答案：D2 .图示是()指令。WANDqENENO->INIOUTA.逻辑与B.逻辑或C.逻辑异或D.逻辑取反答案：A3 .如图接线，存在的问题是()。A.热继电器接法不对B.指示灯接法不对C.按钮接法不对D.自保点接法不对答案：B、I4.符号A代表（）oA.通电延时闭合触点B.通电延时断开触点C.断电延时闭合触点D.断电延时断开触点答案：D5 .图示为交流接触器线圈接线图，其最显著的错误是（）。zKM1KM,/A.没用按钮控制B.接触器线圈不能串联C.没用热继电器D.没用熔断器答案：B6 .图示是（）。HSCENENO-?-NA.使能高速计数器指令B.使能脉冲输出指令C.定义高速计数器指令D.定义脉冲输出指令答案：A7 .图不是（）。PLS÷'EN-ENdQ0.XQA.使能高速计数器指令8 .使能脉冲输出指令C.定义高速计数器指令D.定义脉冲输出指令答案：B9 .图不是()指令。IOjIJenEnoLJN1OUTLIN2IA.整数加法指令B.整数减法指令C.双整数加法指令D.双整数减法指令答案：B10 图示是（）。IADD_RIJenenoL-JN1outLIN2IA.实数加法运算指令B.实数减法运算指令C.实数乘法运算指令D.实数除法运算指令答案：A10 .当几个条件仅具备一个时，继电器线圈就断电，可采用将几个条件对应的常闭触头()、再和所控制的继电器线圈串联的方法实现。A.并联B.串联C.先串联再并联D.先并联再串联答案：B11 .CPU224ACDCRelay表示型号为224、交流电源供电、直流型输入接口电路、O输出接口电路。A.继电器型B.晶体管型C.晶闸管型答案：A12.在进行继电接触控制电路设计时，当触点动作时刻先后非常接近时，要特别注意“（）”会导致控制次序颠倒，控制失败。幸运的是，可编程控制器的“循环扫描”工作方式，可有效的避免这种情况。A.短路B.触点竞争C.触点黏连D.操作过电压答案：B13.对于ToN定时器，当定时时间到，即当达到设定值后，若控制端子（使能端）仍然接通,则定时器的当前值会（）。A,不变B.一直上升，直到32000后，不变C.一直上升，直到32767后，保持不变D.一直上升，直到32000后，立刻置零答案：C14.S7-200系列PLC的O映像寄存器区域有IB0-IB15共16个字节的存储单元。A.输入B.输出C.特殊功能答案：A15.具有远距离频繁接通和分断高电压、大电流电路，还具有一些基本保护功能的电器是（）。A.接触器B.时间继电器C.按钮D.中间继电器答案：A16.下列电器属于控制电器的是（）。A.电动机B.按钮C.变压器D.发电机答案：B17.PlD控制中的P代表（）。A.比例控制B.微分控制C.积分控制答案：A18.下列电器中，可以分断大电流、高电压电路的控制电器是（）。A.中间继电器B.热继电器C.断路器D.隔离开关答案：C19.对于变量寄存器双字VDlo0,内部字节的书写顺序正确的是（）。A.VB100VB101VB102VB103B.VB103VB102VB101VB100c.Vb100vb100vb100vb100答案：A20.长度为32位，可按字节、字、双字方式存取，按字节、字只能存取累加器的低8位、低16位，双字可以存取的32位，应用十分灵活便捷，这是（）。A.累加器B.定时器C.局部存储器D.特殊存储器答案：A二、判断题1 .若当前值寄存器累计的时基脉冲个数大于等于设定值时，定时器的状态位被置“1”，该定时器的常开触点闭合，常闭触点断开。答案：对2 .和继电接触控制图相似，梯形图中也可以理解为有电流流通，即'能流"。当触点闭合或条件满足时，能量就可“流动”起来。答案：对3 .通过D/A模块，PLC把一个字长（16位）的数字量按比例转换成电流或电压信号输出。答案：对4 .计数器的当前值寄存器累计的脉冲数大于等于设定值时，计数器的状态位被置“1”，该计数器的常开触点闭合，常闭触点断开，再来脉冲，其状态也不变。答案：对5 .星一三角形起动是常用的一种降压起动方法，其控制线路也是按时间原则来实现控制的。该线路结构简单，缺点是起动转矩降为三角形联结的1/3,转矩特性差。适用于轻载起动。答案：对6 .功能块图（FUnCtionBloCkDiagram,简称FBD）又称逻辑盒指令，它沿用了半导体电路的逻辑方框图编写习惯。答案：对7 .S7-200晶体管输出型PLC的QO.0和QO.1虽然具有高速脉冲输出功能，但若不需要进行高速脉冲输出，QO.0和QO.1仍可作为一般的数字量输出点使用。答案：对8 .模拟量输入寄存器为字类型（16位）数据，为防止地址重叠，其编址方式以偶数地址编址，如AlW0、AlW2、AIW4等。答案：对9 .子程序（Subroutine）是用户程序组织单元中的可选组件，例如当重复执行具有某种功能的程序段时，可采用子程序调用方式。答案：对10 .语句表（StatementList,简称STL）语言是一种图形语言，它沿用了传统的继电接触器控制图，形状像梯子，由多层梯级（或称“逻辑行”、“网络”或“段”）组成。答案：错11 .有填料熔断器相比无填料熔断器，具有更好的灭弧作用。答案：对12 .PLC采用循环扫描工作方式，对于外部输入，并不能立刻响应。答案：对13 .顺序控制是专用于工业顺序控制程序设计的一种功能性说明语言，无论多么复杂的顺序控制问题，都可以用顺序功能图的形式将问题表达清楚，程序简洁明了。答案：对14 .热继电器可主要用于短路保护。答案：错15 .延时关断定时器TOF用于这个事件发生后延时接通另一个事件。答案：错16 .大电机的电流较大，若要实现过载保护，可用互感器将电机电流按比例变后再接热继电器。答案：对17 .梯形图语言是一种图形语言，它沿用了传统的继电接触器控制图，形状像梯子。答案：对18 .梯形图必须按照从左至右、从上至下的顺序书写，CPU也按此顺序执行。答案：对19 .多地控制的接线原则是：起动按钮应并联连接，停止按钮应串联连接。答案：对20 .PLC高速脉冲输出时，脉冲周期不能低于扫描周期。答案：错三、填空题1 .电机电路中，为了对电路进行短路保护，必须安装（）。答案：熔断器（或断路器）2 .电机电路中，为了对电机进行过载保护，必须安装（）。答案：热继电器3 .在一些可靠性要求较高或操作频繁的场合，接触器一般不采用交流电磁机构而采用直流电磁机构，这是因为交流电磁机构衔铁通电而尚未吸合瞬间，（）很大，如果操作过于频繁，产热过多，可能烧毁线圈。答案：电流4 .若接触器线圈电源是交流电，则铁心磁场交变，铁心产生涡流损耗和磁滞损耗，为减少铁损，铁心采用O叠压而成。答案：硅钢片5 .若接触器线圈电源是直流电，则铁心磁场恒定，铁心不产生（）。答案：涡流损耗和磁滞损耗（或铁耗）6 .在PID控制中，（）的作用是增加对微小变化的反应速度。答案：微分项7 .为了接线方便，接触器的励磁线圈额定电压应同（）一致。答案：被控电路8 .直流接触器的灭弧装置相比交流接触器更加（）。答案：完善9 .k=（）称为继电器的（），它是继电器重要参数之一。X2动作值答案：返回系数10 .电压继电器根据线圈两端电压的大小而动作，电压继电器线圈的导线细、匝数多、阻抗（）。这一点上，电流继电器正好与之相反。答案：大11 .空气阻尼式时间继电器是基于空气阻尼作用原理实现延时的，依其动作特点可分为通电（即励磁线圈通电）延时型和（）两种类型。答案：断电（即励磁线圈断电）延时型12 .交流接触器的触点有主触点和O之分。前者可通过大电流、承受高电压，后者仅通过小电流、承受低电压。答案：辅助触点13 .根据电动机的额定电流选择热继电器的规格时，一般应使热继电器的额定电流略O电动机的额定电流。答案：大于14 .熔断器的熔断时间随电流的增大而（），呈现反时限特性。答案：减少15 .选择熔断器时，熔断器的最小熔化电流必须（）线路的额定电流。答案：大于16 .漏电保护器是漏电检测与断路器的组合体。以单相为例，电路正常工作时，没有漏电发生，相线和零线电流大小相等，方向相反，漏电流检测互感器流过的电流代数和为（），互感器铁芯不产生磁通，电子开关不动作，断路器继续保持吸合，不跳闸。答案：o17 .负荷开关有简单的灭弧装置，可通断正常负荷电流，但不能切断短路电流。一般与高压熔断器配合使用，就可切断（）。答案：短路电流18 .断路器有完善的灭弧装置，可通断正常负荷电流，也能切断（）。答案：短路电流19 .在PlD控制中，（）根据误差变化的速度（即误差的微分）进行调节，具有超前和预测的特点。答案：微分项20 .欠电压继电器在线圈接入正常工作电压时，衔铁处于吸合状态，而电压小于整定值时，衔铁（）。答案：释放四、问答题1 .简述什么是继电接触控制电路中的“自锁（自保、自保持）”、“电气互锁”，并举例说明。答：自锁：依靠接触器（或电器）自身辅助（常开）触头使线圈保持通电的控制方式（或功能）。电气互锁：将其中一个接触器的常闭触头串入另一个接触器线圈电路中，则一个接触器通电后，即使按下另一接触器的起动按钮，该接触器也无法通电，这种利用两个接触器的辅助常闭触头互相锁止控制的方式，叫电气互锁。举例：电机正、反转控制电路中，KMl常开辅助触头并联在SB2两端，就起自锁（自保持）作用。KMl常闭辅助触头串联在KM2线圈电路中，起互锁作用。（该图可以不必画出）2 .如图为3台电机控制的梯形图。10.1接启动按钮，10.0接停止按钮，1、2、3号电机的接触器接QO.1、Q0.2,Q0.3o读图，简述程序的含义。梯形图程序:网络1网络标题：传送带电机的顺序控制I网络注释：起动前¾TONIlJQm$IJilM0.0100-PTIUOms同精2停止部分答：电机顺序启动，逆序停止。按下启动按钮，1号电机立刻启动。5秒后2号电机启动。再过5秒后3号电机启动。按下停止按钮，停机顺序相反，3号电机立刻停。2号电机5秒后停。1号电机再过5秒后停。3 .简述线圈采用交流电源的接触器，以及铁心产生噪音的原因。答：由于交流接触器铁心的磁通是交变的，故当磁通过零时，电磁吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开一段小距离，磁通过零后电磁吸力又增大，吸力大于反力时,衔铁又被吸合。这样，随着交流电源频率的变化，衔铁往复运动，产生强烈振动和噪声，甚至使铁心松散。4 .简述照明、电加热等没有电机直接起动电路里，熔断器可作过载保护吗，并说明原因。答：可以。因为这样的电路中，不考虑电机的启动电流，熔断器额定电流可以选的略大于电路的额定电流。当发生过载时，熔断器可以正
