毕业设计（论文）-橙子自动包装机的设计.docx

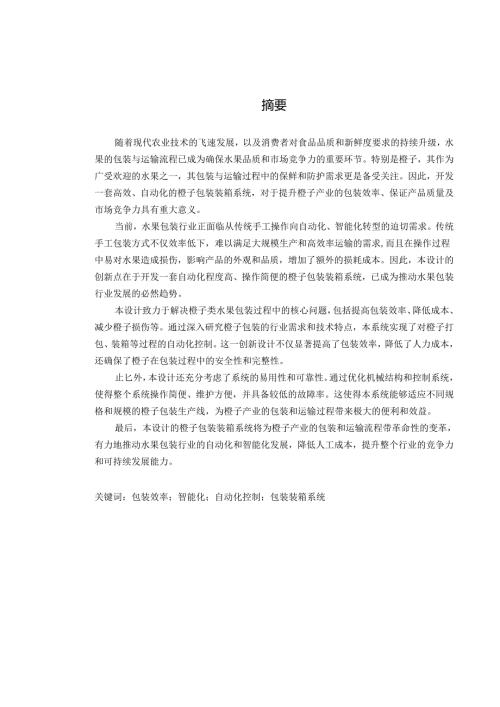

摘要随着现代农业技术的飞速发展，以及消费者对食品品质和新鲜度要求的持续升级，水果的包装与运输流程已成为确保水果品质和市场竞争力的重要环节。特别是橙子，其作为广受欢迎的水果之一，其包装与运输过程中的保鲜和防护需求更是备受关注。因此，开发一套高效、自动化的橙子包装装箱系统，对于提升橙子产业的包装效率、保证产品质量及市场竞争力具有重大意义。当前，水果包装行业正面临从传统手工操作向自动化、智能化转型的迫切需求。传统手工包装方式不仅效率低下，难以满足大规模生产和高效率运输的需求,而且在操作过程中易对水果造成损伤，影响产品的外观和品质，增加了额外的损耗成本。因此，本设计的创新点在于开发一套自动化程度高、操作简便的橙子包装装箱系统，已成为推动水果包装行业发展的必然趋势。本设计致力于解决橙子类水果包装过程中的核心问题，包括提高包装效率、降低成本、减少橙子损伤等。通过深入研究橙子包装的行业需求和技术特点，本系统实现了对橙子打包、装箱等过程的自动化控制。这一创新设计不仅显著提高了包装效率，降低了人力成本，还确保了橙子在包装过程中的安全性和完整性。止匕外，本设计还充分考虑了系统的易用性和可靠性。通过优化机械结构和控制系统，使得整个系统操作简便、维护方便，并具备较低的故障率。这使得本系统能够适应不同规格和规模的橙子包装生产线，为橙子产业的包装和运输过程带来极大的便利和效益。最后，本设计的橙子包装装箱系统将为橙子产业的包装和运输流程带革命性的变革，有力地推动水果包装行业的自动化和智能化发展，降低人工成本，提升整个行业的竞争力和可持续发展能力。关键词：包装效率；智能化；自动化控制；包装装箱系统ABSTRACTWiththerapiddevelopmentofmodernagriculturaltechnologyandthecontinuousupgradingofconsumers*requirementsforfoodqualityandfreshness,thepackagingandtransportationprocessoffruithasbecomeanimportantlinktoensurefruitqualityandmarketcompetitiveness.Especiallyoranges,asoneofthemostpopularfruits,theirpreservationandprotectionneedsduringpackagingandtransportationhaveattractedmuchattention.Therefore,thedevelopmentofanefficientandautomatedorangepackagingsystemisofgreatsignificanceforimprovingthepackagingefficiencyoftheorangeindustry,ensuringproductqualityandmarketcompetitiveness.Atpresent,thefruitpackagingindustryisfacinganurgentneedtotransformfromtraditionalmanualoperationtoautomationandintelligence.Traditionalmanualpackagingisnotonlyinefficient,itisdifficulttomeettheneedsoflarge-scaleproductionandefficienttransportation,anditiseasytocausedamagetothefruitintheoperationprocess,affectingtheappearanceandqualityoftheproduct,andincreasingtheadditionallosscost.Therefore,theinnovationofthisdesignistodevelopasetoforangepackagingsystemwithhighdegreeofautomationandeasyoperation,whichhasbecomeaninevitabletrendtopromotethedevelopmentoffruitpackagingindustry.Thisdesignisdedicatedtosolvingthecoreproblemsinthepackagingprocessoforangefruits,includingimprovingthepackagingefficiency,reducingthecost,andreducingthedamageoforanges.Bydeeplystudyingtheindustrydemandandtechnicalcharacteristicsoforangepackaging,thissystemrealizestheautomaticcontroloforangepackaging,packingandotherprocesses.Thisinnovativedesignnotonlysignificantlyimprovespackagingefficiencyandreduceslaborcosts,butalsoensuresthesafetyandintegrityoforangesduringthepackagingprocess.Inaddition,thedesignalsofullyconsiderstheeaseofuseandreliabilityofthesystem.Byoptimizingthemechanicalstructureandcontrolsystem,thewholesystemiseasytooperate,easytomaintain,andhasalowfailurerate.Thisenablesthesystemtoadapttodifferentspecificationsandscalesoforangepackagingproductionlines,bringinggreatconvenienceandbenefitstothepackagingandtransportationprocessoftheorangeindustry.Therefore,theorangepackagingsystemdesignedinthisthesiswillbringrevolutionarychangestothepackagingandtransportationprocessoftheorangeindustry,effectivelypromotetheautomationandintelligentdevelopmentofthefruitpackagingindustry,reducelaborcosts,andenhancethecompetitivenessandsustainabledevelopmentoftheentireindustry.Keywords:packagingefficiency;intelligence;automaticcontrol;packagingsystem1概述11.1 橙子打包装箱装置概述11.2 国外包装机发展概况21.3 国内包装机发展状况21.4 国内外包装技术的差距31.5 本设计方案思路32总体设计52.1 橙子包装机三维视图52.2 送纸机构52.3 热封机构52.4 箱体机构62.5 底座机构62.6 机械手73橙子包装机工作周期83.1 机构初始状态设置83.2 执行机构的周期确定84执行机构的设计94.1 曲柄滑块机构的设计94.2 齿轮齿条机构的设计94.3 输送带结构的设计94.4 选择电动机104.5 齿轮齿条推杆动力机构电动机的选择104.6 减速器的选择124.7 选择的减速器的型号及尺寸124.8 链传动的设计计算134.9 选择链轮齿数134.10 确定计算功率144.11 选择链条型号和节距144.12 计算中心距和链节数144.13 计算链速V,确定润滑方式144.14 计算压轴力FP144.15 主要设计结论145结论15参考文献16致谢171概述1.1 橙子打包装箱装置概述在现代工业生产中，包装机械扮演着至关重要的角色1,它们利用自动化技术对各类产品进行高效、统一的包装处理。包装机械不仅涵盖了食品、医药、日用品、化工、物流等行业，还涉及传送、筛选等辅助工序，包装机械可以说是无处不在。这些复杂而精细的步骤共同确保产品能够以最佳的状态呈现给消费者，而且可以大量降低人工劳动力。橙子作为一种广受欢迎的水果，其包装过程对于保持果实的品质和新鲜度尤为重要。当前市场上，塑料薄膜橙子包装机因其便捷性和广泛的适用性而备受欢迎。然而，随着包装材料的大量使用和废弃，包装废物已成为环境保护的一大挑战，其短寿命周期和大量废弃物给环境带来了极大的压力2。在包装机械的分类上，有多种方法可供选择。从流通领域来看，可分为工业产品包装和商业产品包装；从结构形式来看，则分为内包装和外包装。内包装作为一种基础的包装形式，它直接关联着产品与包装材料或容器，确保了产品的安全和完整。这种直接包装的形式，使得包装材料或容器与被包装物品之间保持直接接触，形成了最小的包装单元。鉴于以上背景，本文旨在探讨橙子包装机械的设计与发展，特别是如何结合环保理念，降低包装废弃物的产生，实现更高效、更绿色的包装过程。这不仅有助于提升橙子包装的质量和效率，还有助于推动整个包装行业的可持续发展。包装机械的特点：（1）结构复杂性：包装机械都由复杂的机构组成，各个动作需要高度配合，以确保包装过程的精确和高效。（2）工作力量与电机功率：由于包装机械执行机构的工作用力一般较小，因此所使用的电机功率也相应较小，以适应这种轻负载的工作条件。（3）无级变速与生产能力调节：包装机械通常配备无级变速的装置，使得产能可以调整，满足多种生产需求。（4）经济高效：在设计中也应该强调经济性，以简化制造和维修过程，同时降低设备投资成本。（5）高度自动化与智能化：现代包装机械已普遍采用PLC（可编程逻辑控制器）、单片机等先进技术进行控制，实现了高度的自动化和智能化水平，提高了生产效率和包装质量图。1.2 国外包装机发展概况在全球范围内，英国、德国和日本国被认为是包装和食品机械领域的领先国家。其中，英德两国在包装机械领域遥遥领先，特别是在饮料灌装设备中，他们制造的包装机械不仅自动化程度高、速度快，还具备出色的稳定性和可靠性。英国包装机械设计的新趋势体现在以下几个方面：1、自动化程度高：为提升生产效率，英国包装机械越基本上都采用机械手操作。这些机械手在电脑的精确控制下，能够精确执行预定动作，提高包装效率。2、生产效率的优化：德国包装机械在食品包装领域具有显著优势，其中主要是高自动化和可靠性强的特点。他们的灌装的速度达到十万瓶/小时，小袋包装机则能达到每分钟880袋的惊人速度。3、包装机械一体化：为了满足市场需求，德国正在推动产品机械与包装机械的一体化。这不仅能提高生产效率，还能确保产品在生产后迅速进行包装，减少污染和损失。4、灵活性：面对市场产品的快速更新，德国包装机械展现出卓越的灵活性和适应性。通过电脑控制的摄像机和探测器，机器能够迅速识别不同包装容器、内容物、方法和材料的变化，并自
