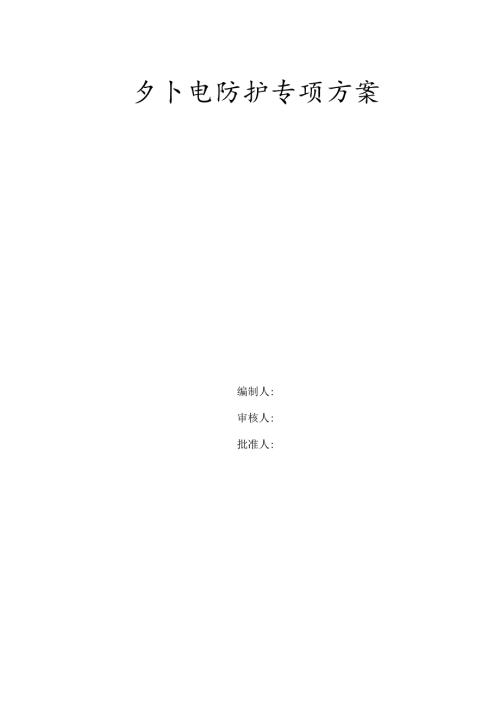

夕卜电防护专项方案编制人:审核人:批准人:二OO八年四月十三日目录第一章工程概况31 .工程概况32 .编制说明3第二章编制依据3第三章防护方法4第四章施工技术要求51 .搭设材料52 .搭设尺寸要求53参照标准5第五章搭设方法6（一） .准备工作6.½Z不明6（三） .绑扎方法7（四） .搭设标准8第六章施工安全措施9第七章安全技术措施10第八章防护架体检查10（五） .防护架搭设和使用前的检查10（六） .防护架使用期间的检查11（七） .防护架在特殊情况下的检查11（八） .管理11第九章防护架拆除11第十章文明施工、安全施工12第十一章其他有关注意事项12（一）一月第主意事项12（二）塔吊触注意事项13第十二章建议13外电防护专项方案第一章工程概况L工概况工程临近小区红线（围墙）北侧为城市规划高压线（WKV）9在西北角、东北角业主设有两台变压器（315KVA）供工地施工用电。2.编制说明现场临近高压线设四台塔吊，1#、2楼的塔吊为QTZ40-1,臂长47米，因整个施工现场场地狭窄，运转空间极小，变压器及架空高压线均在塔吊回转半径内，根据施工现场临时用电安全技术规范的要求：建筑工程（包括外脚手架具）的外侧边与外电架空线路（包括变压器）的边线之间的最小安全距离不得小于6m。旋转臂架式起重机的任何部位或被吊物边缘与IOKV以下的架空线路（包括变压器）边线最小水平距离不得小于2m。综上所述，为保证塔吊的吊物起吊后在安全距离之外，以确保安全施工，故应对架空线路采取隔离措施。第二章编制依据1、总平面图；2、施工现场实地勘察；3、施工现场临时用电安全技术规范（JGJ46-2005）;4、建筑施工安全检查标准（JGJ59-99）5、国家相关规范规定。第三章防护方法因临近高压线施工所用的四台塔吊均需要360度回转，所以现场北侧围墙处（含大门东临时设施上方）通长搭设单侧防护栏，现场在出入口范围内搭设双层双面防护栏，其余地方搭设单侧防护。高度超出高压线2米，水平距离高压线2米。变压器周边均做防护，高度超出变压器2米，做法与单排防护架相同。采用绝缘材料干燥的杉木搭设防护架，搭设参数为：步高1.8%搭设高度为超过高压线2m。同时在高压线保护架上设警示牌和夜间警示灯，警示牌上写：“高压线危险”，防护架顶部挂彩旗。OOo5OLQ华江大道管入地1米地平面15004架空线、Og21500防护架剖面图第四章施工技术要求1 .搭设材料LI根据现场实际情况，用干燥的杉木搭设防护架，其中立杆小头直径不小于70mm,大头直径不大于18Omm,长度不小于6m;横杆小头直径不得小于80mm。杉木杆不得腐朽，表面不见虫眼。L2绑扎铁丝用12#脚手专用铁丝，镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。1.3围护材料采用竹笆围护的做法，竹笆在高压线建筑物一侧。2 .搭设尺寸要求1. 1防护架总长按现场内高压线长度确定，立杆间距为1.6米，水平杆步距为1.8米，第一步扫地杆距地0.15米。防护距高压线距离不小于2米。2. 2防护栏每隔5米设抛撑一根，抛撑必须与地面牢固连接。同时遇电杆处防护架与电杆进行连接，以保证防护架的稳定。3. 3门口处的双排双层防护架在通道部位加设竖向支撑，以保证门洞口的牢固性。4. 4通常所有立杆和抛撑杆埋入地内不少于0.8米，保证其下部牢固，基底夯实不下沉。为了保证防护架体的稳定，本防护架体每根立杆下方采用3米的48×3.5钢管打入1米深，固定防护架立杆。5. 5防护架应牢固稳定具有抗风能力。3 .参照标准施工现场临时用电安全技术规范(JGJ46-2005)第4.L4条、4.1.6条。第五章搭设方法（一）.准备工作L清除施工现场的障碍物，工地北大门东侧高压线下部分临时设施需拆除（车棚、仓库6间，场地要破坏）。2 .夯实搭设防护架范围内的回填土。3 .根据木杆粗细、材质、外形等进行合理挑选分类，决定其用途及使用的部位。4 .根据防护架的平面几何形状和搭设高度，确定防护架的搭设形式及各部分的位置。（一）.施工程序确定立杆位置一挖立杆坑一竖立杆一绑大横杆一绑拉杆一绑抛撑、斜撑、剪刀撑等一设置连电杆点一搭设安全网一安装警示标志。L立杆坑：通常坑深800TOOOmm,坑口直径较立杆直径大100mmo坑底直径稍大于坑口直径，这样可容纳较多的回填土，坑口自然土破坏比较少，易于将立杆挤紧，埋设稳固。本工程采用48x3.5钢管打入1米深，固定防护架立杆。5 .扫地杆：防护架搭设高度较小，在立杆底部加绑扫地杆。6 .竖立杆：先竖两端头的立杆，再里中间立杆。立杆竖好后，应纵成行，横成方，杆身垂直。立杆弯曲时，其弯曲面应顺纵向方向，既不能朝高压线面也不能背高压线面，以保证大横杆能与立杆接触良好。7 .绑大横杆：防护架两端大横杆的大头应朝外。绑扎第一步架的大横杆时，应检查立杆是否埋正、埋牢。同一步架的大横杆大头朝向应一致，上下相邻两步架的大横杆大头朝向应相反，以增强防护架的整体稳定。8 .双排架绑小横杆：小横杆绑再大横杆上，相邻的两根小横杆的大小头应相反放置。小横杆绑在立杆上，上下相邻的两排小横杆应绑在立杆的不同侧面。小横杆伸出立杆部分长度不得小于30Ommo9 .绑斜撑、剪刀撑、抛撑：防护架搭设至三步以上时，即应绑设抛撑、斜撑、剪刀撑（防护架长超过15m）。10 设置连电杆点：防护架高度超过7m时，随搭设防护架随设置连电杆点。11 搭设安全网：按照建筑施工安全网搭设安全技术规范规定进行。安全网应与脚手架立杆、横杆绑扎牢固，绑扎间距小于0.3m。10、安装警示标志：在架体上方每隔十米左右插警示红旗，同时设置夜间警示红灯，在架体面对现场一面悬挂警示标语。所有警示标志必须安装牢固。（三）.绑扎方法1、直交：木杆垂直相交，如立杆与大横杆相交处，立杆与小横杆相交处应采用平插十字扣或斜插十字扣的绑扎方法。平插十字扣绑扎方法的绳扣不易松动，横杆沉降量小，效果较好。绑扎时铁丝既要扭紧，使木杆不松动，又不要扭紧过度，使铁丝绞段或受伤。平插十字扣、斜插十字扣见图。平插十字扣木杆铁丝斜插十字扣2、斜交：木杆倾斜相交，如立杆与斜撑相交处，立杆与剪刀撑相交处，大横杆与斜撑相交处，应采用斜十字扣的绑扎方法。斜十字扣用的铁丝两个单头必须从木杆交角最小处插进，才易扭紧，保持木杆不松动。斜十字扣做法见下图。木杆木杆斜十字扣3、木杆接长木杆接长采用顺扣绑扎法，接头长度不少于L5m,绑扣不少于3各，两端及中间各1个，扣的间距不大于0.75m。接长处必须防止弯折扣松动，以免影响防护架的整体稳定和使局部受力状况恶化。顺扣（四）搭设标准L立杆：立杆应大头朝下，上下垂直，立杆杆身垂直偏差不得超过架高的1/1000,且不得大于100mm。不得向外偏斜。最后一根立杆应大头朝上，为使立杆顶端齐平，可将高出的立杆向下错动。立杆必须按规定进行接长，相邻立杆的接头至少应错开一步架，接头的搭接长度应跨两层大横杆，且不得小于L5m。为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向错开。2 .大横杆：大横杆绑扎在立杆内侧，沿纵向平放。大横杆必须按规定进行接长，接头应置于立杆处，大头伸出立杆200-30Omm,并使小头压在大头上，搭接长度不小于L5m。接头位置，上下相邻大横杆的接头应错开一个立杆。3 .小横杆：小横杆绑扎在大横杆上，大头朝里。伸出大横杆的长度不得小于20Omm。小横杆应等距离均匀布置，不得抽拆。4 .斜撑：斜撑设置在防护架的外侧，与地面不小于45度角倾斜。齐底端埋入上中，底脚距立杆纵距一致。5 .剪刀撑：剪刀撑设置在脚手架外侧，是与地面成45-60度角的交叉杆件。从下至上与脚手架其它杆件同步搭设，杆件的端部应交于立杆与大横杆的结点处，并与立杆和大横杆绑牢。剪刀撑本身与立杆、大横杆相交处应绑牢。6 .抛撑：抛撑与地面成45-60度角。防护架搭设到3步架高时，全高步大于7m,且墙体暂时无法设置连墙点，应每隔5米设置一根抛撑。其底脚应埋入土中。7 .连电杆点：本防护架搭设高度大于7m时，设置连电杆点，使防护架牢固。单排脚手架沿竖向每步架设置一个连杆点。第六章施工安全措施1、搭设和拆除防护架必须由具有高压防护资质的专业队伍进行，操作人员必须持证上岗，且不得穿高跟鞋操作，有不适应高空作业的人员不得上岗（如恐高症等）。操作时必须配戴安全帽、安全带、穿防滑鞋。2、操作人员进入现场必须遵守安全生产六大纪律，必须带好安全帽及安全带，并扣好安全扣。3、大雾、大雨和六级以上的大风天气，不得进行防护架上的高处作业，雨天后作业必须采取安全防滑措施。4、初设时应有临时支撑，防止初立的立杆倾倒伤人。5、在搭至近高压线时，须特别注意每传递的竹竿不得与高压线相碰，操作人员必须互相提醒，互相关心。6、在搭设时，必须有专业的安全员全程巡视监控作业人员操作的各环节的安全第一章施工组织设计编制说明1.1编制前言我公司是一个线路安装的专业公司，具有承揽各种类型的工业与民用建设项目线路安装工程的能力。公司成立以来完成和很多优秀的工程项目。质量是公司的生命，公司始终把工程质量和工作质量摆在企业管理的首要位置，以质量促效益，以质量求公司的发展，。公司已经建立了一套成熟、完整的质量、安全、文明的施工管理体系。能够确保我公司所承建的建设项目的组织实施过程均处于受控状态，各项目的实现也均可得到保证。施工组织设计是规划和指导拟建工程从施工准备到竣工验收全过程的一个综合性的技术经济文件，是沟通工程设计和施工之间的桥梁。它既要体现拟建工程的设计和使用要求，有要符合建筑施工的客观规律，对施工的全过程起到战略部署或战术安排的作用。施工组织设计是对施工过程实行科学管理的重要手段，是编制施工预算和施工计划的主要依据，是建筑企业施工管理的重要组成部分。设计时，遵循以下几项基本原则：1）认真贯彻党和国家对基本建设的各项政策方针。2）严格遵守国家和有关文件规定的工程竣工及交付使用期限。合理安排施工程序。3）尽量采用国内外先进施工技术，科学合理地确定施工方案。4）合理的施工方法和施工进度。合理布置施工平面图，减少施工用地。第二章工程概况2.1工程简介工程名称：XX（集团）三环有限责任公司棚户区改造室外配套单项工程工程地点：XXX市程平路西段工程性质：新建资金来源：职工集资2.2施工条件水、电、道理场地平整的“三通一平”工作结束，施工现场及周围环境情况良好，当地交通运输条件便利，具备施工条件。第三章施工部署3.1.1 工程质量目标质量目标：合格各部分工程质量达到国家规定的标准，一般项目合格数达到项目数的95%以上，允许偏差项目抽检的点数中的90%以上的实测检质量缺陷，予以修复。3.1.8 工程合同履行目标认真执行合同各项条款，检查诚实守信的原则处理各种问题，同业主精诚合作，共同保证合同的圆满履行。3.2施工准备3.2.1 施工技术准备3.2.1.1 熟悉和审查施工图纸a）施工图纸是否完整和齐全，施工图纸是否符合国家有关工程设计和施工的政策方针、b）施工图纸与其说明书的内容是否一致，施工图纸及七各个组成部分之间有无矛盾和错误。c）图纸的熟悉和自身工作完成后，由建设单位主持图纸会审，设计、监理和施工单位共同参
