施工设计A土石开挖边坡支护施工.docx

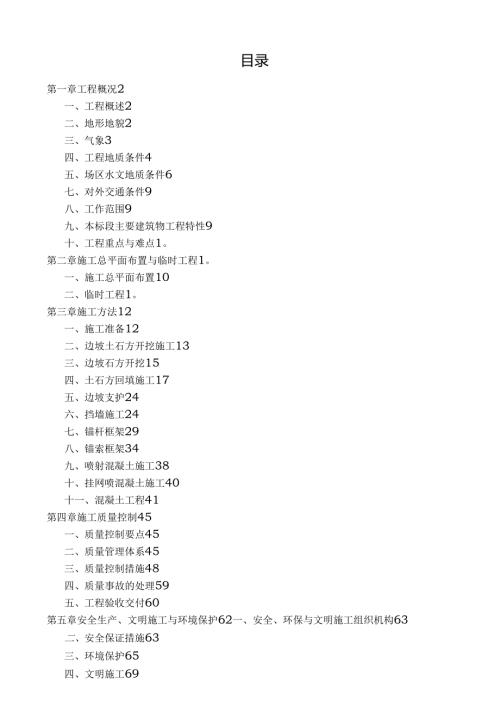

目录第一章工程概况2一、工程概述2二、地形地貌2三、气象3四、工程地质条件4五、场区水文地质条件6七、对外交通条件9八、工作范围9九、本标段主要建筑物工程特性9十、工程重点与难点1。第二章施工总平面布置与临时工程1。一、施工总平面布置10二、临时工程1。第三章施工方法12一、施工准备12二、边坡土石方开挖施工13三、边坡石方开挖15四、土石方回填施工17五、边坡支护24六、挡墙施工24七、锚杆框架29八、锚索框架34九、喷射混凝土施工38十、挂网喷混凝土施工40十一、混凝土工程41第四章施工质量控制45一、质量控制要点45二、质量管理体系45三、质量控制措施48四、质量事故的处理59五、工程验收交付60第五章安全生产、文明施工与环境保护62一、安全、环保与文明施工组织机构63二、安全保证措施63三、环境保护65四、文明施工69第六章组织机构、设备与人员劳动力安排71一、施工组织原则71二、施工组织说明71三、施工组织机构72四、主要机械设备、试验测量仪器72第七章施工总进度计划错误!未定义书签。一、各分项工程施工工序78二、施工总体计划安排78第一章工程概况XXX循环经济型煤焦化扩建项目建设场地位于XXX市盘县柏果镇，黔桂发电有限责任公司东南侧，与黔桂天能焦化厂紧邻。拟扩建项目厂区总占地面积59.78万m2,总建筑面积约248090n道路与广场占地面积9565011,绿化面积89670m2,项目总投资312711万元。拟建工程主要为工业用房、办公楼、堆煤场、场区道路与绿地建设等。拟建项目平面呈东一一西走向的不规则展布，主要分成1541、1564、1586三个场坪标高进行建设，各拟建物为先平场再进行建设。场平后将在厂区内形成四段高大边坡，分别为：第一段为选煤前缘边坡，位于选煤工段前缘,长度约310m,最大高度约24m;第二段为前部边坡，位于炼焦工段前缘，长度约340m,最大高度约；第三段为中部边坡，位于化产工段前缘,长度约530m,最大高度约23m;第四段为后部边坡，位于深加工工段前缘,长度约525m,最大高度约21m。二、地形地貌拟建场地区域地形总体属中低山斜坡、槽谷地貌（地形地貌现状见图2-1）,侵蚀与剥蚀作用强烈，为南高北低，南部主要为飞仙关地层剥蚀后形成剥蚀坡地貌，发育脊状山，地势相对较陡中、北部为煤系地层，经剥蚀后地形起伏相对较大，海拔高程1640.71511.6m。拟建场区分布于煤系地层，总体呈东南部相对较高、西北部较低，一般海拔高程15201576m,中部最高海拔高程为，西北侧最低海拔高程，最大高差。第四系覆盖层分布广泛，植被发育，仅在冲沟与陡坎部位偶有零星基岩露头。麦子沟煤矿图2-1地形地貌现状三、与象区内气候属于亚热带高原型温凉季风气候，多年年平均气温为15.2(,最高气温为367°C,最低气温为-7.9(,夏季雨量大，常有暴雨，冰雹等灾害天气。根据盘县气象局1951-2001年气象观测资料，年平均降水量为1382.6毫米，最大降水量为184LI毫米(1976年)，最小降水量为79L5毫米。降水量多集中在5-9月，其降水量占全年降水量的70%;11月至次年3月为枯水季节，其月平均降水量小于40毫米。平均降大雨至暴雨12-15天，日最大降水量148.81毫米，时最大降水量66.4毫米。区内1951-1999年平均蒸发量为1509.4毫米，最高的达1783.7毫米。在3-5月蒸发量最高达548.81毫米，占全年蒸发量的36.35%,为同期降水量的1.3倍。四、工程地质条件(一)地层岩性场地内出露岩层为二叠系上统龙潭组31)。上二叠统龙潭组(P3I)为一套以陆相沉积为主的海陆交互相含煤砂泥岩，区域厚度147360米，场区厚度出露不全。该组底部多以灰、绿灰色葩状铝土质泥岩或富含菱铁矿团块、角砾状的泥岩与下伏玄武岩接触；顶部常为一层较为稳定的低硫低灰优质煤并以此与上伏长兴一大隆组分界，两者为连续沉积。大致分为三段：(1)第一段(P3I1),厚52米，岩性以灰至深灰色粉砂岩、粉砂质泥岩为主，夹灰黄褐色细砂岩、薄层菱铁岩与煤层。本段在场区含煤二层，多为不可采煤层。与下伏峨眉山玄武岩呈假整合接触。(2)第二段(P3I2),厚110米，岩性为灰色与灰绿色细砂岩、粉砂岩、粉砂质粘土岩、灰色与紫灰色菱铁质蒯状粘土岩、泥岩。该组底部常以灰、灰绿色钙质(或泥质)岩屑砂岩与第一段分界。本段厚度比较稳定，场区含煤二层，煤层薄，一般为高岭石夹肝，灰份、硫份含量高。以缺乏可采煤层为本段之主要特征。(3)第三段(P3I3),厚度约56米，岩性为黄褐色与灰色粘土岩，粉砂岩、粉砂质泥岩与灰色一绿色岩屑砂岩为主，夹菱铁矿与煤层。本段顶部常有一、二层较厚而稳定的砂岩，底部一般均为一层厚610米的黄褐、灰色厚层砂岩，质地疏松，斜层理发育，常具球状风化，且横向比较稳定，可作为本段的底部标志。本段含煤78层，集中在该段的中上部。上二系统龙潭组(P3I)在厂区主要为粉泥质砂岩夹细砂岩、泥岩与煤层，层顶标高15201630m,未见底，钻探揭露深度内泥质粉砂岩占70%,砂岩、泥岩与煤层占30%。该层强风化厚度215m,岩芯极破碎，呈碎块、角砾状,采取30%50%。中风化层岩芯较破碎较完整,采取率4075%,RQD=353%,短柱状长柱状岩芯。其开采煤层埋深为50m140m,采空层与煤层顶板(部)标高为1532mm,采空层与煤层底板(部)标高为lmm,采空高度或煤共层两层，厚度约24m。其碎屑岩岩体天然湿度单轴极限抗压强度低较低。(1)残坡积层(Qd+di),褐黄、黄色，主要为粘土与含碎石粉质粘土，大部分地段表层为耕植土，含1235%的泥岩碎块与砾砂、砂状残屑，偶具团块状构造，呈硬塑状,局部零星分布可塑状，水浸易软化、塌落,厚013.5m。主要分布于地表，地势相对较高地段厚度总体相对较薄，地势相对较低的沟槽地段相对较厚。场区内分布广泛，分布面积约占场区面积的95%。(2)人工堆积层(QmI),主要为电厂弃渣粉煤灰，均匀，稍湿湿，中密，在场地南侧冲沟一带因不断有水渗入，很湿，稍密，全由细颗粒的粉煤灰组成,堆积年限38年，尚未完成自重固结。主要分布于场地东侧，厚薄不均，厚060mo(二)地质构造场区位于土城向斜南翼西端，总体为一背斜构造，背斜轴向近北西-南东向,向南西倾伏。背斜南西翼构造复杂，发育多个次级背斜与纵向断层，组成褶皱断裂带构造，岩层产状变化较大，岩层总体产状南西翼为190。250。Z20o55°,北东翼为50°70。Z45°68°,其间小型褶曲发育并伴有局部小规模延伸长度不大的小型断裂错动。据1/50000地质图与相邻场地勘察报告与本次地表调查，断层较发育，主要有：F64走向正断层，走向北45。西，倾向南西，倾角70。左右，断距60-100米。F66走向逆断层，走向北55。西，倾向北东，倾角70。左右，断距20米。FI走向逆断层，走向NW,倾向SSW,倾角70。左右，断距50米。F2走向逆断层，走向SW,倾向SE,倾角60。左右，断距大于35米。F3走向逆断层，走向SW,倾向SE,倾角60。左右，断距大于30米。F4走向逆断层，走向NE,倾向SSW,倾角50°左右，断距大于30米。F5走向逆断层，走向NE,倾向SSW,倾角55。左右，断距大于30米。五、场区水文地质条件（一）地表水场地北侧有一小河，河水流向近东一西向，流速约0.50.8ms,流量约2503001s,勘察时河水面高程1518m,最大洪水位1520m,为场区侵蚀基准面。（二）地下水根据相关资料，按区内地层岩性、含水介质特征与地下水动力条件与岩溶发育条件等综合判断可将场地内地层划分为基岩裂隙含水岩组与松散孔隙含水岩组。基岩裂隙含水岩组：构成地层为二叠系上统龙潭组，岩性为泥质粉砂岩、细砂岩夹泥岩，不具备岩溶发育条件。地下水主要赋存于构造与风化裂隙中,富水性贫乏。松散孔隙含水岩组：为第四系残坡积松散堆积土层构成，岩性为粘土、含碎石粘土。地下水主要赋存于土体孔隙中。因场区地势总体相对较高，富水贫乏，多为季节性水，以大气降水补给为主。场区属珠江流域北盘江水系，区内地下水以大气降水为主要补给源。降水通过风化裂隙、构造裂隙等通道渗入地下形成迳流，受地形地貌、构造与岩层产状等因素控制，区内地下水总体向北迳流，排泄于松土河内。场区基岩为相对隔水层，地下水以基岩裂隙水为主，其水位分布标高与地形具明显的相关关系，埋深一般大于IOm。场地主要含水层为龙潭组，其水位与其风化程度有关,主要水位接近强风化层底部，动水位于中风化层以上相对较高位置时均呈下降趋势，在接近强风化下部附近则一般相对稳定。场区下伏二叠系上统龙潭组地层，总体埋深相对较大。岩体中节理、裂隙均为构造形成且多为方解石与泥质胶结，地层中岩性以泥质粉砂岩为主，地下水总体不丰。六、地震烈度根据中国地震烈度区划图(1990年)与建筑抗震设计规范>>(GB50011-2001)资料，场地为抗震设防烈度6度区。七、不良地质现象主要为粉泥质砂岩夹细砂岩、泥岩，抗水、抗冻、抗风化性差，遇水易于软化与泥化，而且容易产生体积膨胀或较大的塑性变形。当有断层时，大气降水与上覆地下水可通过断裂导水入渗至泥页岩层，使工程地质条件进一步恶化，是工程施工难点之一。Fl、F2、F3、F4、F5、F64与F66断层均为发育宽度不等的破碎带，断层破碎带内岩石多为碎块岩、断层泥等。带内岩体破碎、节理裂隙极发育，呈散体结构，力学强度低，稳定性差，是工程施工难点之二。近3年期间发育有13条地裂缝(勘察报告中L1L13),多由采空区顶板变形形成。位于原灰坝管理站大门口，椭圆形。长轴呈北西南东向，长轴长度，短轴,深度，呈开口小底部大的坛形，其下部为A采空区，塌落壁痕迹较新鲜，发育时间2007年，底部堆积松散土体。从目前勘察与收集资料的情况来看，场区处于煤矿的采空分布范围内，钻孔钻遇采空区时均有明显的掉钻现象或填充有塌落堆堆积物，采空层总体厚度约2-5m。区内采空区主要有以下特点：(1)回采采空区：区内采空区大部分为垮塌法开采形成的采空区，采空面积最大的Al采空区已按回采方式进行采掘，所留煤柱极少或基本没有；这类采空区一般顶板均已塌落，并形成了塌落松散堆积物，在顶板上部形成了20m50m的弯曲变形带，在变形带岩体的完整性受到破坏，一般钻探冲洗液都全部漏失，埋深一般在60130m。(2)井巷采空区：以巷采为主，主要分布在富贵庄煤矿采掘主巷道、井下运输通道、通风巷等；井巷采空区一般顶板尚完整，井巷保留完好。埋深一般在80m140m(3)小煤窑开采区：场内大部分地段有分布。一般都为独巷开采深度均在30m以内，个别达40m60m°除软岩、断层破碎带等对工程产生不利影响外，基岩片理结构产状对边坡开挖也会产生顺层剪切破坏现象，阻碍工程进展。七、对外交通条件黔桂天能循环经济型煤焦化扩建项目建设场地位于六盘水市盘县柏果镇，距柏果镇2Km,道路为县级公路，柏油路面，但路况很差，运输车辆多，经常堵车，而该道路为我施工项目材料与土石方运输的主要道路，对项目施工工期起关键性制约作用。八、工作范围1、本工程项目的主要工作内容：边坡土石方开挖、挡墙基开挖、土石方回填、边坡支护、与挡土墙碎施工2、临建设施工程项目本标各施工工作面的施工期维护；弃渣场渣料的维护、平整；混凝土生产系统的生产管理与运行维护；本标所需的临时施工道路、生产与生活用房、风、水、电与通讯系统的修建与维护；本标所需的临时加工场、仓库（业主提供
