方案论证：TQSFB150型比重分级去石机总体及筛体设计.docx

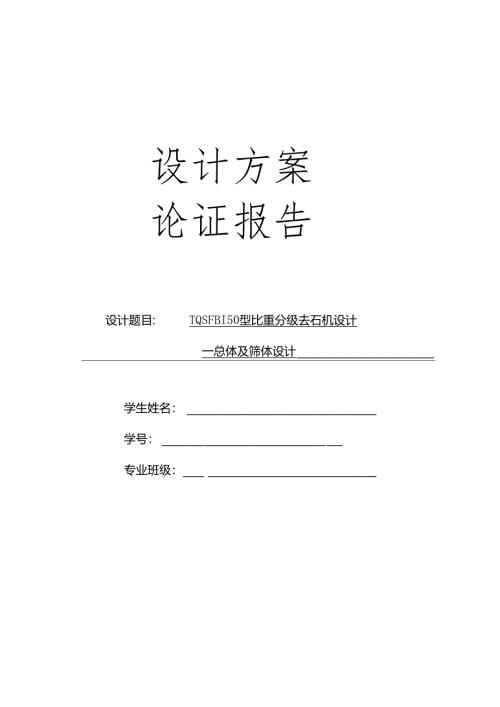

设计方案论证报告设计题目:TQSFBI50型比重分级去石机设计一总体及筛体设计学生姓名：学号：专业班级：指导教师：1比重分级去石机简介22比重分级去石机的发展及现状23实习调研小结44比重分级去石机的结构特点64.ITQSF型A系列比重分级去石机64.2TQXS系列比重分级去石机74. 3TQSX系列吸式比重去石机75TQSFB150型比重分级去石机方案论证85. 1通风装置论证85. 2支撑装置论证95. 3传动动装置论证论证95. 4进料装置论证105.5筛体装置论证10论证结果11参考文献121比重分级去石机简介比重分级去石机是粮食加工厂中的常见设备，其工作原理是根据小麦与杂质比重和悬浮速度的不同，借助于向上气流的作用，促使小麦与并肩石、重质麦与轻质麦分离，从而达到重质麦与轻质麦分级和去除小麦中石子、泥砂的目的，具体过程见图1。小麦经过进料管首先喂人进料箱，使小麦均匀地进人上层筛面,借助筛面的往复直线运动和向上穿过筛面和小麦的空气流的综合作用，轻质麦和轻杂质浮在料流的上面成为上层筛面的筛上物，从出料口排出；麦壳和泥灰等轻杂质从吸风管带走；重质小麦、砂石经过上层筛面二、三段时，穿过筛孔进人下层筛面，砂石、泥块等沿钢丝编织筛网（面）爬向高处，形成积石区，依次从出石口排出，重质小麦向下运动，从重麦出料口排出。.1进料口2喂料装置3上层筛面出口4-预分离筛面5物料调节装置6去石筛面7一出石口8出料口图1-1设备原理图2比重分级去石机的发展及现状在粮食谷物的清理中，国内使用较多的比重分级设备主要有比重分级去石机、比重去石机及循环风去石机等。在20世纪使用的去石机主要采用偏心连杆传动机构，筛板也比较简单，去石和分级是分开的。随着生产的扩大化，振动源被振动电机取代，筛面也变成多层的，这就使机器运行更加平衡，工作效率也随之提高。随着科技时代的不断发展，去石机的结构和功能逐渐加以改进，趋于完善，但仍非无可挑剔，通过对现有机型的研究总结，发现仍有以下问题：a.依然存在石中含粮、粮中含石的现象，除杂率还有待提高；b.筛面的磨损比较严重，容易造成材料的浪费；c.虽然噪声和振动问题已经有所改进，但是效果依然不佳。目前国内外比重分级设备的发展趋势：a.用显示板替代观察窗。显示跟参数值，如进料流量，进风量，风速，振频，振幅等，方便及时做出判断，进行调解；b.增强隔音效果，最大程度降低噪音，生产环境。现在常用的进料设备一般有两种类型：振动式进料以及静止式料。采用静止式进料的目的是让进料设备和筛体相互分开，两者互相不会干扰，物料能否均匀并且连续的落到筛面上，仅仅需要调节进料设备就可以了；振动式进料是让进料设备和筛体之间的连接采用的是柔性的橡胶软管，物料经过进料管若随着筛体的不断振动而落到筛面上，不仅很容易分散开，而且很容易布满了整个筛面，从而能提高机器的除杂效率。经常使用的筛体支撑装置有吊挂、中空鼓形橡胶弹簧、橡胶弹簧等。吊挂经常使用的是钢丝绳、条形弹簧钢板、藤条和玻璃钢吊杆等；橡胶弹簧有吸收振振动的作用，从而减小了筛体的振动对机架以及筛板层的影响。国内使用的去石装置一般都是采用单一的吸风装置或者采用吹风装置，并且自带风机或者另外安装吹风机；除来这些以外，常见的还有采用循环风的，就是让风在机器内循环流动，不仅能减少污染，而且能减少很多的设备投资。在粮食谷物加工行业中，国外的典型企业有佐竹和布勒两家粮食机械公司，现在这两家公司对机械结构进行了很多的新的改进。而改进后的比重分级去石机表2-1各型号比重分级去石机重要参数项目产量t/h振动频率吸风量M3min风压Pa筛面倾角振动方向角振幅振动电机功率S-I(°)mmkWTQSF634675<10000.2×2TQSF808916+0.6100<10005930-40350.37×2TQSF1001012135<14000.4×2TQSF1251516180<18000.6×23实习调研小结在大二下学期放暑假之前，王老师和张老师的带领下我们参观了鹤壁邳县益民面业公司，进行为期半个月的专业实习。深入车间见习并了解了从小麦到面粉的加工过程，并了解面粉加工的工艺流程，并向生产车间的师傅们请教了自己在设计比重分级去石机生产方面的疑问。在生产现场见到了还没有组装的比重分级去石机的各个部件，直观的了解了比重分级去石机的外形和零件安装过程。在到公司参观之前我对比重分级去石机的了解比较少，在网上搜集到的图片不够直观，对比重分级去石机没有具体的概念。在生产车间见到比重分级去石机的各部分组件，能够近距离的观察比重分级去石机的每一部分细节，并且有师傅和老师在旁边可以随时回答自己的各种疑问，感觉学的非常快。在生产现场我们见到了焊接密接等机构连接方式，以前只是在课本上了解过对于实际工作过程并不清楚，同学们对钾钉枪产生了兴趣，询问了师傅它的工作原理，并且我们亲手操作了一下，感觉很有意思，对它的设计之巧妙感到由衷地佩服。深入生产现场使我们对工人师傅们的工作环境有了更加深刻的体会，对于我们以后的设计有很大的帮助,在设计中考虑更多的人性化设计使生产加工更加简单，安装更为快捷。原来对于比重分级去石机我觉得就是一个非常简单的重质麦与轻质麦分级和去除小麦中石子、泥砂的的机械而已，没有什么技术含量，但是在参观后我改变了这种看法。虽然比重分级去石机的工作原理非常简单，但是在生产制造过程中需要考虑的问题是非常多的，其中涵盖的知识也是非常丰富的。举个简单的例子，就在参观即将结束的时候老师让我们再次从头看一下，刚开始觉得老师是多此一举，但是在重新看一遍的过程中我们又发现了许多新的问题，赶紧寻找师傅询问解决了，所以感觉无论何时我们都要保持一颗谦虚好学的心。大四的时候我毕业设计是跟着张海红张老师的，她为了让我们更客观的理解我们自己设计的机器，包个车让我们和其他老师带的学生一起去了开封茂盛机械有限公司参观学习，据我了解，开封市茂盛机械有限公司（原开封二粮机）是专业制造大、中、小型成套面粉加工设备、玉米加工设备、芝麻清理设备及其它粮食加工设备的国家大二企业。公司拥有自营进出口权，通过了IS09001：2000质量体系认证。公司占地600亩，各类粮食加工院校毕业生100多人，拥有固定资产2亿元，是目前国内最大的粮食机械生产企业。在那里我们呆了一天的时间，我仔细看了比重分级去石级的结构，刚到那的时候茂盛机械公司有很多种类的比重分级去石级，大小不一样，但内部结构却大同小异，我看了下老师给的设计任务书，知道了我们要设计的类型和大小，我用一下午的时间一直看这种比重分级去石级，大概知道了设计该从哪里下手，遇到不懂的也问了这里的工作人员，并对这拍了好多照片，也对比重分级去石级也有了更深的理解，这对我毕业设计也会有很大的帮助。4比重分级去石机的结构特点4.1TQSF型A系列比重分级去石机TQSF型A系列比重分级去石机是在原重力分级去石机基础上改进而成的新一代去石机，该系列重力分级去石机是小麦清理的新一代设备,可从连续流动的粮食物料中分离出并肩石,此设备工作面由两层筛面组成,上层用来分理轻质及重质物料,下层用来将重质物料中的玻璃块、石子、金属等从主流中分离出来。该机具有工艺性能稳定、运行可靠、结构坚固、筛面便于清理和低维护等特点，保证了停机或工作中断料时，出石口不跑料。现已广泛的运用于小麦、稻谷、大豆、玉米、芝麻、油菜籽和麦芽等物料的去石。如图4-1图4-1TQSF型A系列比重分级去石机4.2TQXS系列比重分级去石机TQXS系列比重分级去石机可以从连续流动的粮食物料中分离出石子，并将物料分成重质和轻质两部分。此设备工作面由两层筛面组成：上层用来分离轻质及重质物料，下层用来将重质物料中的玻璃块、石子、金属块等从主流中分离出来。TQXS系列比重分级去石机如图4-2所示：图4-2TQXS系列比重分级去石机4. 3TQSX系列吸式比重去石机由嘉兴青龙机械有限责任公司（原嘉兴粮食机械厂）生产的TQSX吸式比重去石机主要用于粮食加工企业，从麦、稻谷和白米等分离出石子、泥块等重杂质。该机具有无粉尘外场，坚固耐用，便于拆装维护清理等特点。其如下图4-3所示图4-3TQSX系列吸式比重去石机5TQSFBI50型比重分级去石机方案论证5.1通风装置论证通风装置结构包括进料口、调风板、调风手柄和橡胶连接套筒。通风口与外部风机连接，通过调风手柄调节调风板开口大小来控制通风量。总体通过橡胶连接套筒与筛体柔性连接，受筛体振动影响较小。所以选择装置与筛体刚性连接，所以工作时筛体的振动也会使无聊下落连续均匀，上筛体连接部分的物料入口设有分料板，可使物料均匀地落在筛面上。该装置箱体两侧分别设有观察窗，可以随时方便清除地观察进料状况，以便随时调节。该装置使用螺栓连接，所以装配时一定要拧紧，以免漏料或者漏风（漏风会影响筛体内气流，降低工作效率和除杂率）。图5-1通风装置结构5. 2支撑装置论证因为该橡胶弹簧支撑装置替代以前的三角弹簧支撑，不仅结构简化，易于安装，而且调节更加方便，吸振效果也更好，成本较低。因此本次设计采用此支撑方案。图5-2支撑装置5. 3传动动装置论证以前的双振电机安装在筛体的中间，本次设计将双振电机移至两侧，可使整个筛体振动更加均匀，电机倾角更易调节，且筛体既便于振动电机安装调整又有利于出粮通道布置。电机通过六只螺栓固定，倾斜角度可调（一般出厂时以调整好，和不必再动）。电机直接将振动产地给筛体，所以，筛体的振幅直接与电机相关，电机的倾角与筛体的振幅成正比。5. 4进料装置论证进料装置如图-2所示，主要包括下进料筒、箱体、淌料板及其调节装置。上进料口通过橡胶套筒与和机架相连的上进料口连接；箱体由五个板块用螺栓连接，然后连接在上筛体对应部分。图5-4进料装置5-5筛体装置论证筛体如图5-5所示。由上下筛体组成，上筛体由钢板焊接而成，三面开有观察窗，靠近进料部分焊接有运料版。下筛体也是由钢板焊接的箱式结构，内部装有两层筛面,且下层筛格底部装有匀风板。筛格安装时要与固定装置对齐卡紧,然后用压紧装置压紧，以防止筛格在工作过程中发生跳动。下筛体前边装有与下筛面齐平的出石口，后边装有分别与上下筛面齐平的的两个出粮口。上下筛体由螺钉连接。由于筛面是易损耗品，要定时清理更换，以便保证效率。图5-5比重分级去石机筛体装置论证结果通过老师给的设计任务书，并通过自己的论证，通风装置结构选择装置与筛体刚性连接，上筛体连接部分的物料入口设有分料板。支撑方案选择橡胶弹簧支撑装置替代以前的三角弹簧支撑。传动动装置选择双振电机移至筛体后端两侧O进料装置，主要包括下进料筒、箱体、淌料板及其调节装置。上进料口通过橡胶套筒与和机架相连的上进料口连接。筛体由上下筛体组成，上筛体由钢板焊接而成，三面开有观察窗，靠近进料部分焊接有运料版。下筛体也是由钢板焊接的箱式结构，内部装有两层筛面，且下层筛格底部装有匀风板。参考资料1.徐激.机械设计手册.北京：机械工业出版社，1992.：2.阮竞兰，武文斌.粮食机械原理及应用技术.北京：中国轻工业出版社，2007.3 .顾尧臣.粮食加工设备工作原理、设计和应用.湖北：湖北科学技术出版社,1998.4 .刘四麟,粮食工程设计手册.郑州:郑州大学出版社，2002.5 .
