移动通信的演变过程.ppt

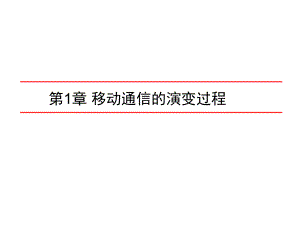

第1章 移动通信的演变过程80年代 90年代21世纪 AMPS, NTT GSM,PDC, W-CDMA TACS IS-95, PHS cdma2000 TD-SCDMA 黎明期 成长期 量变扩展期 质变扩展期 以语言为中心 语言,低速数据64kbit/s 语言,高速数据384kbit/s (2Mbit/s)手机,车载电话无绳电话 1G手机,车载电话短信息 2G IMT-2000 3G移动通信业务的演变 System beyond IMT-2000 4G 宽频带（大于100Mbps) 所有信息IMT-2000：International Mobile Telecommunication -2000 第一代 第二代 第三代 第四代1.1 目 标无论何时不受时间制约无论何地不受场所制约无论何人能和多样化媒体通信（PC, PDA,MS); WWW/Mail无论何种媒体声音、静止图像、活动图像、数据等低廉的价格降低通信费用分层次的通信品质和通信费用移动通信系统的研究课题和要求条件1. IMT-2000的服务目标1.22. 移动通信的基本要求 频率的有效利用和大容量化 （1）多址接入方式、小区结构、频率复用方法 （2）干扰对消技术 （3）多值调制/解调、自适应调制/解调 通信质量的保证 （1）小区构成方法、天线增益、接收灵敏度 （2）分集(diversity )、发送功率控制（transmitting power control, TPC） （3）纠错技术（forward error correction ,FEC; automatic repeat request, ARQ） 移动性对应问题 （1）小区构成方法（蜂窝方式） （2）位置登记（来电支持） （3）切换 电池寿命问题 (1)降低所需发送功率和提高间断接收比率 (2)提高功率放大器的效率 (3)电池的高能量密度化 移动通信技术概要1.3 1. 移动通信系统的基本构成UE: User Equipment; BTS: Base Transceiver Station; BSC: Base Station ControllerRAN: Radio Access Network; CN: Core NetworkUE: user equipmentBST: base transceiver stationBSC: base station controllerCN: core network FDMA (Frequency Division Multiple Access) TDMA/FDD (Time Division Multiple Access /Frequency Division Duplex) TDMA/TDD (Time Division Multiple Access /Time Division Duplex) CDMA(Code Division Multiple Access) Random Access Methods2. 多址技术与双工 ch-1 ch-2 ch-3 ch-N 信道带宽保护带ch-3ch-2ch-1user 1 user 2 user 3 user 4 user 5user 5user 4user 3user 2user 1FDMA (Frequency Division Multiple Access)保留時間系统带宽timefrequency frame j frame j+1 #1 #2 #3 #N #1 #2 #3 #N #1 #2TimeTimef_uplinkf_downlinkTDMA/FDD (Time Division Multiple Access /Frequency Division Duplex) Uplink Downlink FrequencyFrequency interval #1 #2 #3 #N #1 #2 #3 #N #1 #2Slot 1 2 3 15Downlink Uplink Downlink timefrequency CodeTDDCode timeFDDCDMA TDD and FDDDownlinkUplink5M5MfrequencyIMT-2000 CDMA Direct Spread (W-CDMA, UTRA FDD)IMT-2000 CDMA Multi-Carrier (cdma 2000)IMT-2000 CDMA TDD (UTRA TDD，TD-SCDMA)IMT-2000 CDMA Single-Carrier (UWC-136)IMT-2000 FDMA/TDMA (DECT)ITU-R的推荐方案ITU-R：International Telecommunication Union RadioUTRA：Universal Terrestrial Radio Access 移动通信的标准化1.4移动通信的频率分配（中国）1.5 1. 第2代移动通信频率分配 900MHz频段（GSM）： 890915MHz 上行 935960MHz，下行 800MHz频段（IS-95）： 824849MHz，上行 869894MHz，下行 2. 第3代移动通信频率分配 中国移动：18801900MHz，20102025MHz，共35M频率资源 中国联通：19401955MHz，21302145MHz ，共30M频率资源 中国电信：19201935MHz，21102125MHz , 共30M频率资源
