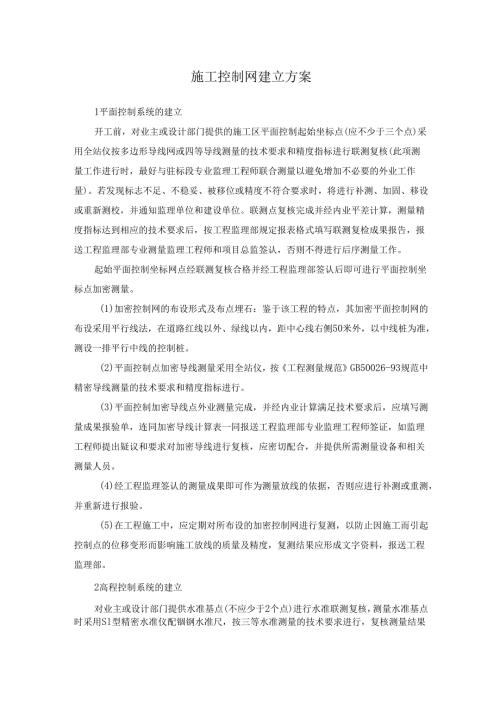

施工控制网建立方案1平面控制系统的建立开工前，对业主或设计部门提供的施工区平面控制起始坐标点(应不少于三个点)采用全站仪按多边形导线网或四等导线测量的技术要求和精度指标进行联测复核(此项测量工作进行时，最好与驻标段专业监理工程师联合测量以避免增加不必要的外业工作量)。若发现标志不足、不稳妥、被移位或精度不符合要求时，将进行补测、加固、移设或重新测校，并通知监理单位和建设单位。联测点复核完成并经内业平差计算，测量精度指标达到相应的技术要求后，按工程监理部规定报表格式填写联测复检成果报告，报送工程监理部专业测量监理工程师和项目总监签认，否则不得进行后序测量工作。起始平面控制坐标网点经联测复核合格并经工程监理部签认后即可进行平面控制坐标点加密测量。(1)加密控制网的布设形式及布点埋石：鉴于该工程的特点，其加密平面控制网的布设采用平行线法，在道路红线以外、绿线以内，距中心线右侧50米外，以中线桩为准，测设一排平行中线的控制桩。(2)平面控制点加密导线测量采用全站仪，按工程测量规范GB50026-93规范中精密导线测量的技术要求和精度指标进行。(3)平面控制加密导线点外业测量完成，并经内业计算满足技术要求后，应填写测量成果报验单，连同加密导线计算表一同报送工程监理部专业监理工程师签证，如监理工程师提出疑议和要求对加密导线进行复核，应密切配合，并提供所需测量设备和相关测量人员。(4)经工程监理签认的测量成果即可作为测量放线的依据，否则应进行补测或重测，并重新进行报验。(5)在工程施工中，应定期对所布设的加密控制网进行复测，以防止因施工而引起控制点的位移变形而影响施工放线的质量及精度，复测结果应形成文字资料，报送工程监理部。2高程控制系统的建立对业主或设计部门提供水准基点(不应少于2个点)进行水准联测复核，测量水准基点时采用Sl型精密水准仪配锢钢水准尺，按三等水准测量的技术要求进行，复核测量结果报送监理部签认。(1)水准路线的确定按点埋石：在标段施工区间范围内，沿线路两侧且距桥中心15m以外的稳定位置埋水准点标志桩并与业主或设计部门提供的水准基点形成符合或闭合水准路线，相邻两加密水准点间距离控制在80120m,以确保在进行施工测量高程放样时能引测高程。(2)测设方法：外业测量时采用精密水准仪，按工程测量规范GB50026-93规范中精密水准测量的技术要求和精度指标进行观测。(3)外业测量完成后及时进行内业平差计算，仅当通过平差计算满足规范规定的精度要求时，形成文字成果报送监理部签认，否则应及时查找错误或超差原因，并进行补测或重测，直至合格为止。(4)定期复核：对已测设完成的加密高程控制网应随施工进度的推进，进行定期的复核测量，以确保施工全过程中高程测量系统的统一，复核测量时按初测时的技术要求进行，复核测量成果应报送监理部确认。3相邻两标段间的平面及高程控制网的联测此项测量工作应在双方控制网布设测量完成后，在驻地业主代表和专业监理工程师的协调组织下进行，双方专业测量工程师及相关人员均应到场。联测宜按同精度测量，即按原控制网点布设测量的技术要求和精度指标进行,联测时两个标段应提供相邻的两个以上的控制网点参与测设。平面控制网和高程控制网需进行联测。4施工图审核工程开工施工放线之前，项目部专业测量工程师应对整个工程施工图中给出所有测量放线起始数据进行认真的复核计算，并以表格或附图的形式形成书面资料，对经过复核计算与施工图不符的测量放样数据，连同原图纸给定的数据以及其所在的施工图的位置记录一起报送工程监理部，以便及时与设计部门联系处理,这些数据只有在原设计部门有明确答复和确认后才可作为测量放线的依据。
