技术部分华威和田脱销及锅炉低碳燃烧改造投标文件.docx

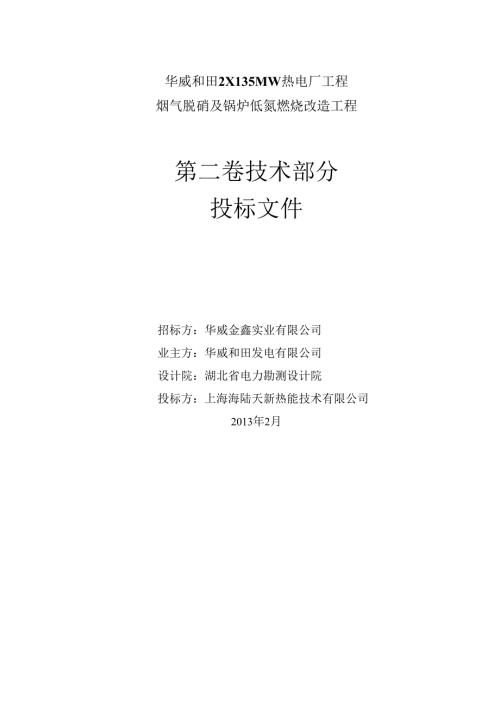

华威和田2X135MW热电厂工程烟气脱硝及锅炉低氮燃烧改造工程第二卷技术部分投标文件招标方：华威金鑫实业有限公司业主方：华威和田发电有限公司设计院：湖北省电力勘测设计院投标方：上海海陆天新热能技术有限公司2013年2月目录投标文件O-第一章技术规范2-1.1 总则2-1.2 工程概况3-1.3 设计与运行条件6-1.4 技术要求11-1.5 标准与规范109-1.6 性能保证值（单台机组）110-第二章供货范围-123-2.1 一般要求123-2.2 供货范围125-第三章设计范围和设计联络会126-3.1 概述126-3.2 设计部分1273.3 设计接口界限130-3.4 设计联络130-第四章技术资料内容和交付进度131-4.1 投标阶段提供的资料131-4.2 项目实施阶段的资料1324.4 投标方提供的资料份数135-第五章设备交付进度135-5.1交货进度135-第六章检验、试验和验收136-6.1 概述136-6.2 工厂检验及试验137-6.3 现场检验和试验138-6.4 验收试验（性能考核测试）138-第七章技术培训138-7.1 培训内容1387.2 培训方式139-第八章现场技术服务与调试1398.1 技术服务1398.2 调试141-第九章分包商清单142-第十章差异表142-十一章投标商说明的其他问题142-第十二章投标文件附图142-第一章技术规范1.1总则本技术条件书适用于华威和田2X135MW热电厂工程烟气脱硝及锅炉低氮燃烧改造项目，它提出了该项目的功能设计、结构、性能、安装和试验等方面的技术要求。总的技术要求：(1)低氮燃烧改造后，在锅炉50%110%BMCR负荷范围内，脱硝装置不投运时锅炉NOX排放浓度不高于400mgNm3(干基，6%0)(2)本工程烟气脱硝部分按以下两个方案分别提供投标方案和报价：a)采用SNCR+SCR工艺，使用尿素作为脱硝还原剂。SNCR脱硝效率不低于40%,总的脱硝效率不低于80%。b)采用SCR工艺，使用尿素作为脱硝还原剂，总的脱硝效率不低于80%。(3)脱硝装置的控制纳入机组DCS,由招标方统一招标采购，不在本项目供货范围内。(4)在锅炉50%110%BMCR负荷范围内，脱硝装置出口NOx浓度不高于100mgNm3o(5)NH3逃逸量应控制在2.28PPm以下。(6)脱硝装置可用率不小于95%,服务寿命为30年。(7)低氮燃烧器采用少气点火及助燃。(8)我方提供成熟的技术。本技术条件书提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准及规范的条文。我方保证提供符合本技术规范书和现行工业标准的先进的、完整的、可靠的优质产品。供方提供的产品应该是产品成熟、技术先进、具有制造经验的复制品，而不是试制品。本项目须遵守的相关规程规范如下(包括但不限于此)：大型煤粉锅炉炉膛及燃烧器性能设计规范JB/T10440-2004燃煤烟气脱硝技术装备GB/T21509-2008火电厂烟气脱硝技术导则DL296-2011火电厂烟气脱硝工程施工验收技术规程DL5257-2010火电厂烟气脱硝工程技术规范选择性催化还原法HJ562-2010火电厂烟气脱硝工程技术规范选择性非催化还原法HJ563-2010我方提供的产品完全满足招标规范书的要求。如果投标方没有以书面方式对本规范书的条文提出异议，那么招标方将认为投标方提出的产品完全符合本规范书的要求。如有异议，应在投标书中说明本技术条件书所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。我方对脱硝装置的成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商事先征得招标方的认可。在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求，我方将遵守这些要求。1.2工程概况1.2.1概述建设规模：2×135MW燃煤锅炉低氮燃烧改造及新建烟气脱硝装置。工期：锅炉低氮燃烧改造要求2013年4月30日前完成。2013年12月30日首台机组通过试运行，2014年3月30日第二台机组通过试运行，烟气脱硝装置要求随锅炉安装进展同步进行。1.2.2场地条件和自然条件1.2.2.1厂址概述本工程厂址位于和田市北部的一块自然形成的风积沙丘内，距和田市中心约7km。地处东经79°54,25.21"，北纬37°IOz20.40”。1.2.2.2气象条件本工程厂址位于和田市附近，和田市位于欧亚大陆深处，由于昆仑山和帕米尔高原的阻挡作用，使海洋湿气难以进入，形成了当地极度干早的暖温带大陆性气候，其气候特点为：气候干燥、蒸发量大、降水稀少且年、季变化大、晴天多、日照长、热量资源丰富、气候变化剧烈、冬寒夏暑、昼热夜冷、全年平均风速小。主要气象特征参数：（资料年代19522009年）多年平均气压862.3hpa多年平均气温10.2多年极端最高气温41.1多年极端最低气温-19.3c多年年最大降水量100.9mm多年一日最大降水量26.6mm多年最大积雪厚度14cm多年最大冻土深度67cm多年平均雷暴日数3.1d多年最多雷暴日数11d多年最多沙暴日数54d多年平均降雨日数18.2d多年平均地温25.9多年最高地温73.2多年最低地温-3.5多年平均相对湿度78%多年最小相对湿度14%多年平均水汽压21hpa多年最大水气压36hpa多年最小水气压5hpa多年年平均蒸发量2662.3mm累年极端最大蒸发量3137.3mm累年极端最小蒸发量2159.0mm多年平均风速1.92m/s多年极大风速18.0m/s全年主导风向、次主导风向SW和SSW、W冬季主导风向、次主导风向SW、SSWffiW夏季主导风向、次主导风向SW、SSW和WSW1月2月3月4月5月6月7月8月9月10月11月12月月平均相对湿度382429203037394137354250月平均气压867.2863.9862.1860.4858.8856.3855.4857.2861.6865.9867.5868.3月平均雷暴日数O001715520000月平均气温-4.80.59.116.620.724.125.624.420.012.74.4-2.8平均最高气温0.76.215.523.427.531.032.631.327.220.311.12.7平均最低气温-9.3-4.23.410.314.517.919.518.513.86.3-0.9-7.2月平均风速1.41.72.22.32.42.42.12.01.81.71.61.4月最大风速11.012.015.515.019.017.315.316.813.014.011.512.5最大风速及其风向WWWNWNWNWNWWWWWSWW三月平均降水量1.71.91.53.06.88.05.64.32.90.90.31.1月最大降水量11.114.912.831.442.333.825.128.723.014.27.717.9月平均蒸发量42.275.6197.5302.4365.7396.3382.3329.8252.7178.694.045.2月最大蒸发量66.2130.6253.7390.9444.0473.5496.6406.4313.4221.7117.557.5月最小蒸发量15.828.1127.4206.5280.7274.5309.1219.0185.4133.058.819.9表IT和田气象站各气象要素累年各月统计特征值1.2.3工程地质1.2.3.1地层、地貌结构及地基（岩）土承载力拟建厂区地貌属山前冲洪积地貌，厂址范围地势基本平坦开阔，南高北低，高程为1327.191331.55m.主要分布有杂草等地层、地貌结构及地基（岩）土承载力详见终勘报告。1.2.3.2地震烈度厂址场地地震动峰值加速度为O.IOg,相应地震基本烈度为Vn度。1.2.4运输厂址区域公路运输便利。1.3设计与运行条件1.3.1主要设备及设计参数本工程将建设2台420th锅炉，机炉电采用一套完整的分散控制系统进行集中控制。锅炉形式为自然循环单汽包、单炉膛、平衡通风、露天布置锅炉，固态排渣。锅炉主要参数如下所列：1.3.1.1锅炉热力计算表（上锅厂提供）序号项目数值单位设计煤种校核煤种1过热蒸汽出口流量420420t/h2过热蒸汽出口温度540540C3过热蒸汽出口压力13.7313.73MPa.g4再热蒸汽出口流量364364t/h5再热蒸汽进口温度350350C6再热蒸汽出口温度540540C7再热蒸汽进口压力3.503.50MPa.g8再热蒸汽出口压力3.323.32MPa.g9给水温度240240C10排烟温度143.3152.8C11热风温度330.6338.9C12排烟损失5.6476.464%13化学不完全燃烧损失00%14机械不完全燃烧损失22%15散热损失0.3830.383%16锅炉计算热效率91.4790.65%17燃料消耗量6525380060kg/h18计算燃料消耗量6427478859kg/h19过热器喷水量（一级）7.1213.39t/h20过热器喷水量（二级）2.374.46t/h21再热器侧烟气份额8173%22炉膛容积热负荷158.5159.9kw/ma23炉膛断面热负荷4065.34102kw/m24理论空气量5.04364.1741Nm/kg25大风箱总风量372800378542Nm/h26一次风量88184.6105450.9Nmz/h27一次风率22.6692
