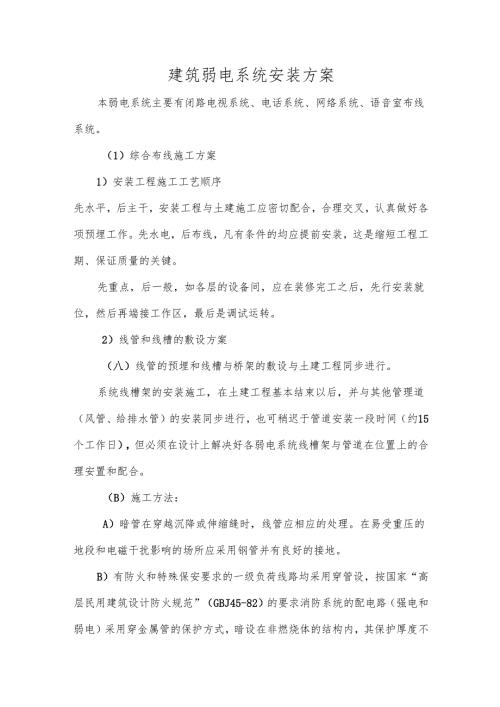

建筑弱电系统安装方案本弱电系统主要有闭路电视系统、电话系统、网络系统、语音室布线系统。（1）综合布线施工方案1）安装工程施工工艺顺序先水平，后主干，安装工程与土建施工应密切配合，合理交叉，认真做好各项预埋工作。先水电，后布线，凡有条件的均应提前安装，这是缩短工程工期、保证质量的关键。先重点，后一般，如各层的设备间，应在装修完工之后，先行安装就位，然后再端接工作区，最后是调试运转。2）线管和线槽的敷设方案（八）线管的预埋和线槽与桥架的敷设与土建工程同步进行。系统线槽架的安装施工，在土建工程基本结束以后，并与其他管理道（风管、给排水管）的安装同步进行，也可稍迟于管道安装一段时间（约15个工作日），但必须在设计上解决好各弱电系统线槽架与管道在位置上的合理安置和配合。（B）施工方法：A）暗管在穿越沉降或伸缩缝时，线管应相应的处理。在易受重压的地段和电磁干扰影响的场所应采用钢管并有良好的接地。B）有防火和特殊保安要求的一级负荷线路均采用穿管设，按国家“高层民用建筑设计防火规范”（GBJ45-82）的要求消防系统的配电路（强电和弱电）采用穿金属管的保护方式，暗设在非燃烧体的结构内，其保护厚度不小于3cm。明敷时必须在金属管上采取保护措施。当导线穿管时，若设在本层的楼板（地板）或设在本层的顶板内所用材料差不多时，应优先采用后者。因为设于本层顶板内（即上层的楼板）的管子两端和开口向下，在浇制混凝土楼板时，水泥砂浆不会从管口灌入，而且在要求设置分线盒时，顶板容易处理。C）管线固定方法本方案需要管径截面积比较大，若采用暗管预埋在现浇钢筋混凝土楼板内，会给暗管设和穿线带来困难。对于预制楼板来说，由于楼板的垫层不可能很厚，加之钢管的交叉，很难埋入。由于该建筑物采用中央空调，在装修工程上均采用吊顶方式，因此采用在吊顶内设线槽的方式。线槽用角钢支架支撑。角钢架用膨胀螺栓固定在楼板下方。膨胀螺栓孔是用冲击钻现场打出的，在楼板上并不需要预留预埋件。线槽由镀锌薄钢板制成，配线时，线槽要留有40%的备用量。在建筑物的吊顶内，根据防火的要求，导线出线槽时要穿保护管，导线不得有外露部分，同时线槽应采用防火材料制成，同时所有弱电线槽应有警示及鉴别标志或铭牌。线管和线槽与桥架的施工设计，可由这几个部分组成，墙外埋地管道部分、主机房部分，垂直桥架部分，楼层水平线槽部分，楼层水平线管部分，楼层引下线管部分，底盒部分。在实施设计时，要根据建筑物的大小，楼层高低，点分析和数量，确定出最佳方案。在建筑物弱电系统电气安装施工设计中主要确定线缆的路由和数量，配线方式，弱电竖井内线槽架和控制箱的布置，以及端接的连接和编号。D）金属线槽的安装金属线槽安装前，要根据图纸确定出始端和终端的位置，找出水平或垂直线，用粉袋弹线定位，并根据线槽固定的要求，分匀档距标出支吊架的位置。线管线槽安装根据各系统平面管线敷设图进行，先敷设金属线槽,然后走金属线管，等放完线后再盖上盖板。金属线槽敷设时，吊点和支持点的距离，应根据工程具体条件确定，一般在直线段固定间距不应大于3m,在线槽的首端、终端、分支、转角、接头及进出接线盒处不应大于O.5m。在弱电井中，线槽沿墙敷设，用塑料胀管配自攻螺钉固定。在吊顶内敷设线槽时，用吊架悬吊安装，吊杆用四号角钢制作，对较小的线槽，用L型支架固定，而较大的线槽，用U型支架固定。角钢上部通过膨胀螺栓固定在楼板上，角钢与线槽之间用拉钉连接固定。吊装金属线槽在吊杆安装好以后，进行线槽的组装，首先应安装干线线槽，后装支线线槽。金属线槽的连接应无间断，直线段连接应采用连接板，用垫圈、弹簧垫圈、螺栓螺母紧固，连接处间隙应紧密、平直。在线槽的两个固定点之间，线槽与线槽的直线段连接点只允许有一个。E）金属线管的敷设金属线管全部采用镀锌电线管，管与管的连接采用螺纹连接，用圆丝板套螺纹，管子的切断可用细齿钢锯或切割机切割。管子的弯曲用弯管器，或用现成的弯头连接。线管与接线盒的连接用锁紧螺母固定，当线管与设备直接连接时,应将线管敷设到设备的接线盒内，此时，线管端部应增设金属软管再引入设备的接线盒内，且管口应包扎紧密，对于潮湿场所，应增设防水弯头。线管螺纹连接使用全螺纹管接头，连接管端部套丝，两管拧进管接头长度不可小于接头长度的一半，使两管之间吻合。在管子的外螺纹和管接头的内螺纹之间，加填适当的填充料，以增强密闭性和坚实性。镀锌钢管和金属软管的跨接接地线宜采用专用接地线卡跨接，跨接线直径应根据线管的管径来选择。管与管的接地连接使用接地线固定夹。金属线管在顶棚里敷设时，应用圆钢或扁钢吊架固定，吊架上部通过膨胀螺栓与楼板固定，下部用管卡与线管连接固定。在楼层不吊顶的场合，线管沿顶棚或墙上明敷，此时就用管卡直接将线管紧贴顶棚或墙安装，管卡用塑料膨胀配自攻螺钉固定。F）在线管敷设过程中的注意点管的弯曲角度不应小于90°,弯曲半径不应小于线管外径的6倍，弯曲处不应有凹陷、裂缝和明显的弯扁。线管应排列整齐、固定牢固，管卡间距应均匀。线管的连接应保证整个系统的电气连续性。当线管的直线段长度超过30m或弯曲角度的总和超过270。时，应在其中间加装接线盒。（2）线缆敷设1）系统线缆敷设本项目工程由于系统较多，所用线缆主要为五类双绞线、视频同轴电缆、光纤、普通铜芯线和控制电缆等。线缆布放根据图纸要求分系统进行，首先要在图纸上标明线缆号码，再编写线缆布放表，根据线缆布放表进行，线缆两头均要做好号码标记，不同系统的线缆要用塑料扎带分开，布放由人工进行。2）电缆的敷设要求电缆敷设前，应复验电缆敷设表中的型号、规格、长度与供货单位提供的电缆型号、规格、盘数及长度，列出电缆分割表，按先大后小、先长后短的原则施工，提高每盘电缆的利用率，降低工程成本消耗。管道竖井内垂直电缆敷设应采用终端头牵引和中间夹具牵引相结合的方法，并对钢丝绳、滑车夹紧螺钉等进行严格计算，电缆安装要采取电缆轧头和单支撑螺钉固定的方式。线缆在敷设前，应做外观和导通检查，并用500V兆欧表测量绝缘电阻，其电阻值不应小于5MQ。敷设时防止电缆之间及电缆与其他硬物体之间的摩擦，固定时，松紧要适度。在同一线槽内的不同信号、不同电压等级的电缆应分类布置，最好不要将强电线路敷设在同一线槽内。电线穿管前应清扫管路，穿线时不应损伤导线。信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路，应分别采用各自的线管。控制盘内端子板两端的线路，均应按施工图纸编号。每个接线端子最多可以接两根导线。导线与端子板、仪表、电气设备等连接时，应留有适当余量。从架空层引到高层等长距离的穿管塑铜线，在中间增设装有电线绝缘夹板的分线箱。凡穿过沉降缝的电管均需增设补偿装置，单根电管配以金属挠性管，成排电管增设接线箱。UTP穿过混凝土板沉降缝应设置防水套管。在线管、线槽预埋敷设中，尽量采用机械化模型制作预制的施工方法，这样既保证了工程方法，又可提高安装速度，提高功效，节省劳力。3）光缆的敷设本系统的光缆敷设是在5栋信息中心设备间引至各栋分配线间的光配线架上，再引至各部位光纤信息点。在干线系统中，采用由上往下垂直布放的施工方式，具体布设方法如下：弱电井中施工，光缆应敷设在线槽内，排列整齐，不应溢出槽道，为了防止光缆下垂或脱落，在穿越每个楼层的槽道上、下端和中间，均应对光缆采取切实有效的固定装置，使光缆牢固稳定。光缆敷设后，应细致检查，要求外护套完整无损，不得有压扁、扭伤、折痕和裂缝等缺陷。如出现异常，应及时检测，予以解决。如为严重缺陷或有断纤现象，应检修测试合格后才能允许使用。光缆敷设后，要求敷设的预留长度符合设计要求，在设备端应预留5IOnl,有特殊要求的场合，根据需要预留长度，光缆的曲率半径应符合规定，转弯的状态应圆顺，不得有死弯和折痕。在同一线槽中，光缆和其他线缆平行敷设，应有一定间距，要分开敷设和固定，各种缆线间的最小净距应符合设计规定，保证光缆安全运行。光缆全部固定牢靠后，应将建筑内各个楼层光缆穿过的所有槽洞、管孔的空隙部分，先用油麻封堵材料堵塞密封，再加堵防火堵料等防火措施，以求防火和防潮。4)配线施工注意事项（八）穿在管槽架内绝缘导线的额定电压不应低于500Vo管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，应将线槽内的积水和杂物清除干净。弱电系统的配线原则上可以采用同槽分隔方式敷设，但电压大于是65V以上的辅助供电回路应另管另槽敷设，特别是电视信号线、广播线和动力相之间有良好的屏蔽和相互隔离度，以防止信号串扰和电磁干扰管线槽内导线总截面积(包括外护层)不应超过管槽截面积40%设于垂直或水平管线中的导线每超过5m时，应在管线槽内或接线盒中加以固定，导线穿管线槽后，在导线穿出口处直至电气设备接线端应装软护线套以保护导线防外力的损坏。(B)配线接续设备的检验：工程中使用的配线架或交接设备等其型号、规格、数量以及接续方式，均应符合设计的规定要求。光、电缆交接设备的编排及标志名称应与设计相符，标志名称应统一，其位置应准确、清晰。配线设备有箱体时，要求箱体外壳应是密封防尘和防潮，箱体表面完好，箱门开启关闭灵活。箱内的接续模块或接线端子及零部件应装配齐全、牢固有效，所有配件应无漏装、松动、脱落、移位或损坏等现象。配线接续设备的电气性能指标均应符合我国现行标准规定的要求。(C)接插部件的检验要求：接线模块(包括接线排等)、信息插座和其他接插部件的塑料材质应具有阻燃性能。光纤插座的连接器使用的型号与规格以及数量等都应与设计中规定相符。光纤插座的面板应有明显标志表示发射和接收，以示区别而便于使用。光缆接续盒及其附件的规格均应符合设计要求，各种粘接材料、粘接剂应检查其使用有效期，凡超过有效期的，一律不得在工程中使用，以保证粘接部分的质量。(D)测试仪表的检验和要求：测试仪表应能测试三、四、五类双绞线对称电缆的各种电气性能，在安装施工前应检查仪表有无损坏或有较大误差，如发现问题应及时调试和校正，以备使用。测试仪表的精度要求按T/A/E/ATSB67中规定的二级精度要求考虑，在必要时，应经过相关专业的计量部门进行校验，并取得确认的合格证后,方可在工程中使用。综合布线系统工程中一些重要且贵重的仪器或仪表，如光纤熔接机、电缆芯线接续机和切割器等，应建立保管责任制，设专人负责使用、搬运维修和保管，以保证这些仪器仪表能正常工作。(E)施工工具的检验：施工工具是进行安装施工的必要条件,在安装施工前应对工具进行清点和检验，尤其是登高梯子，要检查是否牢固，以免发生人员受伤事故，电动工具必须详细检查和通电测试，检查有无产生漏电的隐患，只有证实确无问题时，才可在工程中使用。(3)系统布线和机房布置与土建和装饰工程的配合系统的配线和穿线工作，在土建工程完全结束以后，与装饰工程同步进行，安装应避免在装饰工程结束以后，造成穿线的困难。同时主机房和各配线间的装饰也应与整体的装饰工程同步，在主机房和配线间基本装饰完毕后，应将机柜定位，并将电缆引入机柜中，做好编线工作，开始线架端接。特别注意主机室及配线间的门锁一定要装好!(4)综合布线系统工程的设备安装1)机架设备的安装机架、设备安装完工后，其水平和垂直度都必须符合生产厂家的规定,若厂家无规定，要求机架和设备与地面垂直，其前后左右的垂直偏差度均不应大于3mmo机架上各种零部件不应缺少或碰坏，设备内部不应留有线头等杂物，各种标志应统一、完整、清晰、醒目。机架和设备必须安装牢固可靠，各种螺钉必须拧紧，无松动、缺少、损坏或锈蚀等缺陷，机架更不应有摇晃现象。为便于施工和维护人员操作，机架和设备前应预留L5m的空间，机架和设备的背面距离墙面应大于0.8m,以便人员施工维护和通行。相邻机架设备应靠近，同列机架和设备的机面应排列平齐。配线架如采用双面配线架的落地安装方式时，应符合以下规定要求：如果缆线从
