大型食堂拆除重建项目-临设施工方案.docx

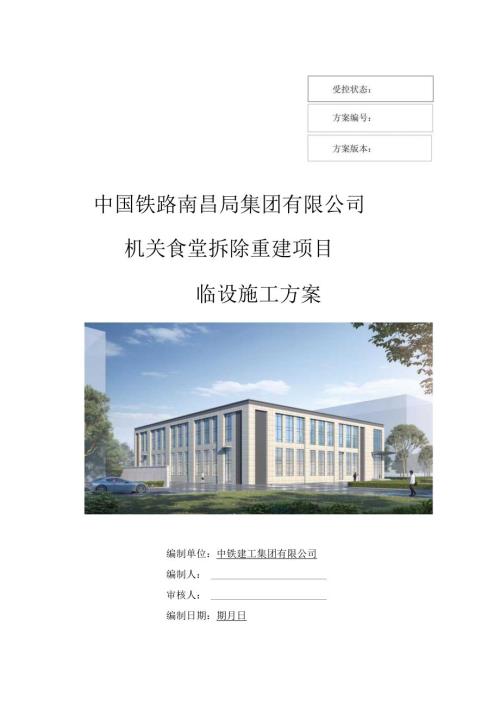

中国铁路南昌局集团有限公司机关食堂拆除重建项目临设施工方案编制单位：中铁建工集团有限公司编制人：审核人：编制日期：期月日一.工程概况1Ll项目概况1L2项目参建单位概况11.3现场概况2二 .编制依据4三 .临时工程设计方案53.1 施工现场总体规划53.2 办公区做法63.4 施工区做法6四 .临时设施安装与验收154.1 使用材料要求154.2 质量要求164.3 临时设施验收16五 .现场排水系统165.1 .现场排水平面布置要求165.2 雨季要求17六 .道路做法17七 .安全与环境管理措施187.1 安全措施187.2 环保措施18八 .安全文明施工198.1 安全文明施工198.2 环保要求20九、相关图纸1一.工程概况1.1项目概况项目名称中国铁路南昌局集团有限公司机关食堂拆除重建项目占地面积1572.09m2建筑面积（地上/地下）总建筑面积4751.78Itf（地上3179.69Itf、地下律筑.98rtf）地上单体共1栋单体，包括：机关食堂1栋总体层数地上2层，地下1层项目效果图L2项目参建单位概况项目名称机关食堂改造工程项目建设单位中国铁路南昌局集团有限公司设计单位南昌铁路勘测设计院有限责任公司监理单位南昌华路建设咨询监理有限公司勘察单位南昌铁路勘测设计院有限责任公司施工单位中铁建工集团有限公司1.3现场概况1.3.1 场地及交通运输情况规划区位于江西南昌城市中心区，该片区属西湖区行政区管辖范围，地处洛阳路以南，井冈山大道以东，二七南路以西，解放西路以北区域，该片区临近南昌火车站，周边交通便利。本项目位于站前路以南，天佑路以东，二七南路以西，二七西路以北，中国铁路南昌局集团有限公司院内。本项目为机关食堂拆除重建项目，拟在中国铁路南昌局集团有限公司院内拆除既有食堂和原土房处办公楼，对既有食堂进行升级改造。周边环境信息图1.2.2供水条件同时现场采用贮水水箱、加压水泵供采用市政用水的方式供水,水，保证现场用水量。铁通松槎DN65DN651t三fn强肝氧壮胃自来水接驳点位置图123供电条件施工现场采用业主提供的场内一台箱变来供电。为确保工程施工用电，对重点部位临时用电采用外电源与自发电相结合的方式。箱变位置图1.2.4通信条件本工程南侧为二七西路，北侧为站前路，东侧为二七南路，西侧为天佑路。移动、联通、电信通讯网络覆盖，通讯条件便利。二 .编制依据L机关食堂拆除重建项目施工总平面布置图。1 中铁建工集团有限公司临建标准化管理手册；3 .中铁建工集团第四建设有限公司临时工程管理办法；4 .施工招标文件相关内容；5 .临时搭建（构）筑物应用技术规程（DGJe）8-114-2005）6 .施工现场临时用电安全技术规范（JGJ46-2005）7 .其他有关规定标准。三 .临时工程设计方案3.1 施工现场总体规划本工程在路局大院内，周边建筑距离较近，受周边建筑限制，无现场临时办公区、生活区、钢筋加工区设置条件，因此项目部在南昌市铁路工人体育馆西北角办公区设置办公区，场外租赁民房作为生活区，在制造学院项目设置钢筋加工区（利旧）。工地大门位于场区东南角，场区出入口、场区周围围墙内侧、各类宣传栏及各主要办公房间，均根据公司总体形象设计规范进行布置,并在场区出入口设置智慧工地实名制闸机等设备。根据公司规定对场区外侧进行特别装饰，以展现企业文化，美化环境。为了保障施工作业区域的施工人员生命、财产的安全，在相应区域需增加防护水平安全网及醒目警示标识。现场临设布置三维示意图3.2 办公区做法3.2.1 办公区及生活区布置办公区拟租商铺约150Itf,位于南昌铁路工人体育馆西北角，距现场约300m,平面布置详见附图二。水池西湖区南站街道社区卫生服务中心。西门Q诚美服饰店f。一意坊烧菜馆Q一支花平办公商铺位置图办公区租赁办公区共有办公室2间，会议室一间，可供15人办公。受现场场地限制，本工程不设置临时生活区，全部租赁民房。3.4施工区做法3.4.1施工现场临时用地规划用途数量做法现场临时道路硬化约380m2200厚C25混凝土，内配C12250单层双向，每隔6m切横缝一道3.4.2工地大门及围墙（1）通道大门现场设置1处大门，一处安全通道。大门净宽8m。大门装饰：上面涂刷货色油漆。门柱：采用蓝底白字，600X60Omm截面，高度3m,两侧贴“追求卓越，勇于跨越”8个黑体字。安全通道：规格为20m*L68m*3m,面积约38ltf.大门右侧安全通道处设立进出门禁系统（含实名制管理服务信息平台，同江西省工程风险管理系统后台连接），门禁系统采用人脸识别，系统记录个人身份证号码、姓名、工种、工人相片及其他数据等。图4工地大门及安全通道（含门禁系统）(2)围墙施工现场围墙新建围墙约170明沿东侧及北侧红线利用搭设临时围墙，围墙总高度200Onlnb围墙底部设置100O*600*30OnInI预制混凝土墩基础。现场围墙做法示意图现场基坑边设置临时标准化围挡(红白)，长度约12011,囱BlFB.I现场红白围墙做法示意图(3)排水沟在基坑东、西、南测设置排水沟，预制成品排水沟(500*450*350),排水沟总长度约120mo343施工道路、洗车池及地磅本工程利用现场南侧既有道路及东侧路局大院内部道路作为临时施工材料运输道路，无新增临时道路、洗车池、地磅等设施。施工道路示意图3.4.4 消防器材展示柜工地大门门处设置消防器材展示箱；消防设施统一购置成品设备,平时定期对设备进行检查、维护，防止设备失效。消防器材箱采用定制尺寸：长3m,宽0.4m,高2m,。增强消防意识责任重于泰山防范胜于救灾3.4.5 七牌二图在施工现场大门入口醒目位置设置“七牌二图”：公司简介、入场须知、工程概况、组织机构图、安全生产管理制度、治安消防管理制度、文明施工管理制度、施工现场平面布置图、消防平面布置图;七牌二图、企业宣传标语牌效果图3.4.7 扬尘噪音监控施工现场布置扬尘噪音监控，用于监控施工扬尘及噪音控制，做到环保文明施工。3.4.8 吸烟亭施工场所禁止吸烟，在建筑外侧设置一个吸烟处。3.4.9 移动式厕所现场设置1个1.2111*12m移动式厕所，采用蓝色和白色为主色调的成品移动厕所，单个卫生间采用5cm厚岩棉夹芯板，底座骨架采用L30*3角钢焊接，地面采用3mm厚压花铝合金板铺设，集装箱卫生间墙面采用集装箱外围护板。3.4.10 周转料堆场及木工加工棚在施工区域内无周转材料堆放场，在现场南侧设置木工加工区。由于场地限制，在现场基坑南侧设置木工加工防护棚一处尺寸为3m×6m；在场外租用南昌站北广场停车场作为临时材料堆场，面积约520m2o3.4.11 移动灯架灯架采用可拆卸组合式和可移动式灯架两种。用钢管焊接基本单元，用螺栓进行拼接，刷黄色油漆。可移动灯架高度不得超过2米。正立面图02方钢40X40X3万钢30X30X2侧立面图方钢30X30X2背立面图方钢40X40X3角钢L40X31三v×S方钢50X50X3IJ移动灯架效果图四 .临时设施安装与验收4.1 使用材料要求4.1.1 彩钢板的材质应符合下列要求：围墙彩钢板厚度不得小于0.4mm。4.1.2 基础垫层采用C15混凝土、基础混凝土强度采用C20混凝土。4.1.3 钢管应采用直缝电焊钢管(GB/T12793)或低压流体输送用焊接钢管(GB/T3092)规定的普通钢管，并应具有抗拉强度、伸长率、屈服点、冷弯试验和硫、磷的极限含量的合格保证。4.1.4 扣件应采用可锻铸铁制作的扣件，其材质应符合钢管脚手架扣件(GB15831)的规定；采用其它材料制作的扣件，应经试验证明其质量符合上述标准的规定。4.2 质量要求彩钢板安装应平整、顺直，板面不应有施工残留物和污物。围墙应呈直线，不应有未经处理的错钻孔洞。4.3 临时设施验收项目部在临时设施完工后组织安质、施工、成本等部门会同检查,做好各部位检查表格记录，检查结论应会签，并归档保存。临时设施的安全、质量应符合公司相关要求及国家标准要求，安全质量检查不达标的应立即整改，符合要求后方可投入使用。经营预算部、工程技术部、安质环保部等部门可随时对临时工程的施工是否符合中铁建工集团上海分公司标准化各项要求进行定期检查与指导。五 .现场排水系统5.1 .现场排水平面布置要求排水沟沿基坑道路设置，采用明沟排水系统。根据施工需要，可进行适当加深，达到千分之一泛水。排水沟最浅处保证300mm,宽度300mm,排水沟盖板采用成品水泥复合型盖板，污水出水口设置三级沉淀池及集水井，污水经沉淀后集中排入市政污水管道。除应符合本规程的规定外，尚应符合中铁建工集团有限公司企业标准沉淀池、隔油池、洗车池工艺标准的规定。5.2 雨季要求5.2.1 对雨季和汛期现场排水系统的日常维修措施。5.2.2 现场排水系统日常由专人负责、定期检查和清除排水沟以及沉淀池中积存物，确保排水沟畅通。523逢雨季、汛期增加潜水泵，提高排水流量、流速，确保排水畅通、迅速。524雨季、汛期成立防汛抗台工作小组，做到人员到位、职责分明、防汛抗台物质储备充足。六 .道路做法1、施工现场临时道路20OnlnI厚C25混凝土硬化，标高详见平面布置图，宽度为基坑边到既有围墙，内侧设置排水沟。七 .安全与环境管理措施7.1安全措施L工具房、库房内各种料具及材料按型号及类别堆放，摆放整齐,禁止在库房内吸烟。严禁将油漆、稀料及易燃材料和其它材料混放。2 .各种施工人员必须持证上岗，必须遵守岗位职责，严禁违规操作。3 .所有人员进入现场必须正确戴好安全帽，不准光脚、穿拖鞋、穿高跟鞋4 .运输坡道要保证宽度和坡度，以保证汽车上、下坡道安全。5 .建立现场临时用电检查制度，按江西省建委关于现场临时用电管理规定对现场的各种线路和设施进行定期检查和不定期抽查，并将检查、抽查记录存档。6 .施工机具、车辆及人员，与内、外电线路保持安全距离。达不到规范规定的最小距离时，必须采用可靠的防护措施。7 .施工机械设定专人负责，施工机械的操作人员必须持证上岗,施工机械定期检查、维修、保养。8 .非本工种职工严禁乱摸、乱动各种机械、电器设备9 .进入现场禁止打闹，严禁酒后作业，防止发生意外事故。10 .清理施工垃圾要搭设封闭式垃圾通道或用容器吊运。7.2环保措施1 .场内道路全部采用混凝土硬化处理，其余部位视用途或做硬化或进行绿化。2 .施工垃圾应统一堆放处理，每天清扫，决不允许垃圾满地，同时划分好卫生责任区。施工现场每天撒水，不扬尘。3 .教育员工节约用水，及时关闭
