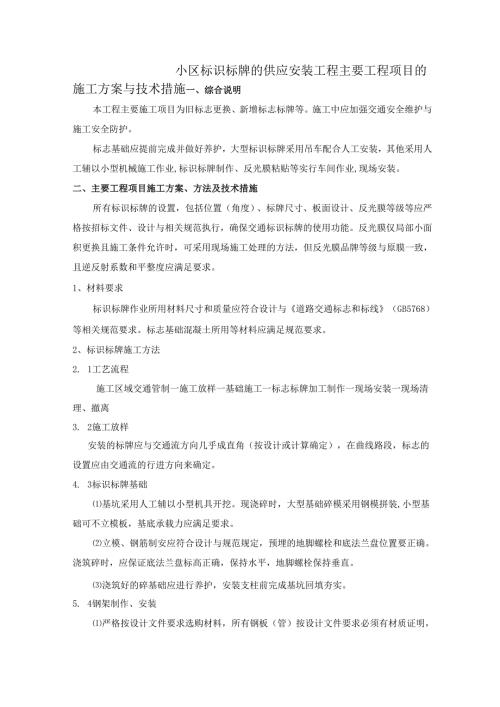

小区标识标牌的供应安装工程主要工程项目的施工方案与技术措施一、综合说明本工程主要施工项目为旧标志更换、新增标志标牌等。施工中应加强交通安全维护与施工安全防护。标志基础应提前完成并做好养护，大型标识标牌采用吊车配合人工安装，其他采用人工辅以小型机械施工作业,标识标牌制作、反光膜粘贴等实行车间作业,现场安装。二、主要工程项目施工方案、方法及技术措施所有标识标牌的设置，包括位置（角度）、标牌尺寸、板面设计、反光膜等级等应严格按招标文件、设计与相关规范执行，确保交通标识标牌的使用功能。反光膜仅局部小面积更换且施工条件允许时，可采用现场施工处理的方法，但反光膜品牌等级与原膜一致，且逆反射系数和平整度应满足要求。1、材料要求标识标牌作业所用材料尺寸和质量应符合设计与道路交通标志和标线（GB5768）等相关规范要求。标志基础混凝土所用等材料应满足规范要求。2、标识标牌施工方法2. 1工艺流程施工区域交通管制一施工放样一基础施工一标志标牌加工制作一现场安装一现场清理、撤离3. 2施工放样安装的标牌应与交通流方向几乎成直角（按设计或计算确定），在曲线路段，标志的设置应由交通流的行进方向来确定。4. 3标识标牌基础基坑采用人工辅以小型机具开挖。现浇碎时，大型基础碎模采用钢模拼装,小型基础可不立模板，基底承载力应满足要求。立模、钢筋制安应符合设计与规范规定，预埋的地脚螺栓和底法兰盘位置要正确。浇筑碎时，应保证底法兰盘标高正确，保持水平，地脚螺栓保持垂直。浇筑好的碎基础应进行养护，安装支柱前完成基坑回填夯实。5. 4钢架制作、安装严格按设计文件要求选购材料，所有钢板（管）按设计文件要求必须有材质证明，经监理工程师验收方可加工。钢材按设计文件尺寸进行切割，型材用气割切割，钢板用轨道式切割机切割，切割好的钢材，用打磨机打磨，需拼接的部位，一定要切割成焊口。焊条必须选用设计文件及国标要求的材料，焊缝厚度必须达到设计文件要求，焊好后材料应检查焊缝厚度及平滑度。将焊好的结构进行酸洗处理，必须洗干净，以确保除锈的彻底性。将酸洗处理的铁件,浸放在热镀锌槽中，镀锌要均匀，必须保证镀锌厚度。将镀完锌的支柱用麻绳包好存放或运到工地。支柱须待碎基础强度达设计75%以上时方可安装。支柱通过法兰盘与基础连接。清理完底法兰盘和地脚螺栓后，立直支柱，在拧紧螺栓前应调整好方向和垂直度，最后，拧紧地脚螺栓。悬臂梁可在安装支柱前与支柱拼装完后一起安装。6. 5标识标牌制作、安装严格按设计文件要求先取材料,所有材料必须附有材质证明。标志结构、标志板加工制作必须正确，字符、图案颜色必须准确。铝板按尺寸及技术要求进行剪切，弯边用弯边机弯边，用铝钾钉进行钏接，然后将铝板洗干净并保持干燥，最后用粘膜机将底膜贴在铝板上，再按设计文件要求的字、图，将其用转移纸贴在底膜上，将贴好反光膜的标志牌包装分类存放在干燥的房内。支柱安装并校正好后，即可安装标志牌。滑动螺栓通过加强筋中的滑槽穿入，通过包箍把标志板固定在支柱上。标志板安装完成后应进行板面平整度调整和安装角度调整。标志牌安装完毕后应进行板面清扫，在清扫过程中，不应损坏标志面或产生其他缺陷。3、重点（关键）工序的施工方案、方法及措施标识标牌制安中钢（铁）构件镀锌、铝合金板表面处理、反光膜的粘贴是确保施工质量的关键工序。3.1、 热浸镀锌钢构件在镀锌处理前应进行除锈、酸洗等预处理,再将其浸入温度450480°C的锌液中，浸镀数分钟后再冷却存放。立柱、横梁、法兰盘的镀锌量一般为600gm2,其他紧固件镀锌量一般为350gm2o镀锌构件镀锌完成后表面应均匀完成、颜色一致，表面光滑，不允许有流挂、滴瘤或多余结块。镀件表面无渗漏、露铁等缺陷，有螺纹的构件在热浸镀锌后应清理螺纹或作离心分离。镀锌件的锌层均匀，试样经硫酸铜溶液浸蚀规定次数后应无金属铜的红色沉积物。镀锌层应与基底金属结合牢固，经锤击或缠绕试验,锌层不剥离、不凸起，不得开裂或起层到用裸手指能擦掉的程度。镀锌件经耐盐雾试验后，基体钢材不应出现腐蚀现象。3.2、 铝合金标识牌的表面处理标志牌的铝合金面板在切割及刨槽折弯完成后应进行表面处理：碱性脱脂：将铝材全部浸入碱性清洁剂中进行清洗，然后用清水彻底冲洗干净，最后用暖风吹干或红外线烘干。手洗脱脂：如板材过大，无法完全浸入酸或碱性溶液中，则用白洁布在铝板上打磨，用布及香蕉水在铝板上清洗及脱脂，并用6%8%的磷酸清洗，最后用清水洗净并干燥铝板。铝板清洗完毕应检查表面是否有残留污迹，检查合格且干燥后应注意不得用手直接触摸铝板贴膜层亦不得再次污染。3.3、 贴反光膜在贴膜前，待粘贴的反光材料及铝板应至少在操作间预置过夜，且操作车间温度不得低于18,车间内应干燥，无尘土、相对湿度在20%50%范围内。反光材料切割：根据数量、形状、大小及精度要求确定切割方法，大面积的反光膜应采用专业切割机来进行切割。反光字符一般采用电脑刻绘，字体符合设计与规范要求。粘贴反光膜及底模时均应保证标志底板干燥，一般超过30*30Cm规格的膜应采用贴膜机贴膜，底模必须采用贴膜机粘贴。热敏型反光膜：应采用真空热敏贴膜机操作，先用手动滚压机将热敏型底色膜贴上，用真空热敏压贴机加热1分钟，将标志去除冷却。再贴热敏文字图案，并及时用滚筒压平出去气泡。用覆盖纸把标志盖着，然后抽真空约1分钟，开动机器做整个加热过程，并控制好压贴机的温度。标志小于30*30的字符膜可采用手工贴膜作业，施工时应将膜正确定位在标志板上，反光膜背纸朝平行于反光膜方向接起35cm,用手指按压背胶暴露端，使之紧紧粘贴在标志板上。再用胶刮或橡胶辐沿反光膜宽度方向来回压贴道底材表面上，最后将所有边缘处压实一遍。3.4、 不锈钢标识牌的表面处理标识牌的不锈钢面板在切割及刨槽折弯完成后应进行表面处理：烤漆处理,图文丝网印刷，丝网印刷颜色应按照业主制定颜色或参考样品，印刷完成后进行包装以免灰尘覆盖。4、质量保证措施所有标识标牌所用材料（包括反光膜）应符合设计及规范技术要求。标识标牌加工应按设计尺寸严格控制，并严格按指南的加工程序和规定施工。标识标牌及反光膜的加工制作均采用车间化作业。反光膜粘贴完后应满足逆反射系数和平整度要求，并采用相关仪器检测合格方可进入现场安装。5、施工质量标准标识标牌的尺寸和质量符合要求。标识标牌安装位置准确，角度符合要求，且安装牢固。标识标牌应清晰、反光效果明显。
