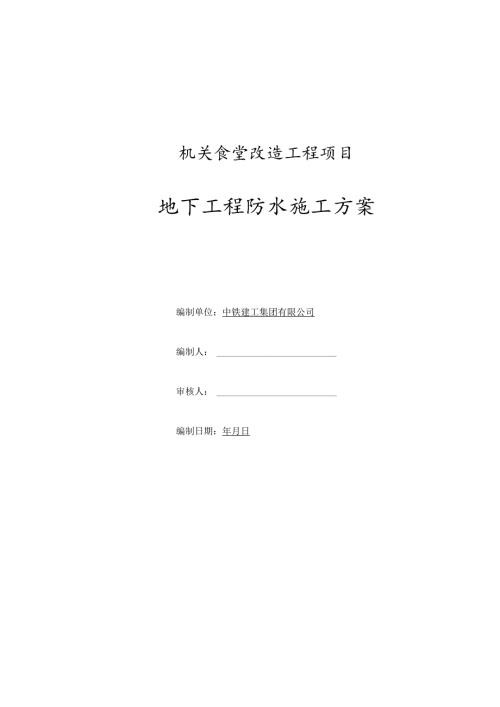

机关食堂改造工程项目地下工程防水施工方案编制单位：中铁建工集团有限公司编制人：审核人：编制日期：年月日10.2 应急事件及应急措施3810.3 应急响应程序4010.4 救援医院信息4110.5 应急物资储配4210.6 应急的演练与培训42一、工程概况1.1工程信息项目名称机关食堂改造工程项目占地面积1572.09m2建筑面积（地上/地下）总建筑面积4784.67m2（地上3179.69m地下1604.98m2）地上单体共1栋单体，包括：机关食堂1栋地下室层数总体-1层项目效果图1.2 防水工程概况本工程地下室防水等级为I级防水，顶板和设备用房均为一级防水，结构自防水为：地下室底板为50Omm厚C30防水混凝土、地下室顶板为150mm厚C30防水混凝土、地下室墙体为30Omm厚C30防水混凝土，具体防水详情见下表：本工程地下设计防水部位地下室底板、侧墙、顶板、集水井、消防水池、设备间。具体防水设计如下表：工程部位防水设计结构自防水C30防水混凝土，防水混凝土抗渗等级为P6地下室底板（1）防水混凝土结底板（负一层底板C30P6）(2) 50厚C20细石混凝土保护层(3) 1.5厚高分子自粘防水卷材一道(预铺反粘)(4)地下室垫层地下室侧墙(1)防水混凝土结构外墙(C30P6)(2) 1.5mm厚湿铺高分子复合自粘防水卷材一道(3) 50mm厚挤塑聚苯板(EPS)(4)地下室周边回填素土，分层夯实(每层300厚)电梯基坑、集水井、消防水池依据设计说明，防水做法参照IOJ301-4/47：(1)混凝土垫层(2)防水层(3)50厚C20细石混凝土保护层(4)地下建筑防水混凝土底板(5)50厚C20细石混凝土保护层(6)防水混凝土水池底板(7)防水层(8)隔昌层(9)水池面层防水混凝土的施工缝、穿墙管道预留洞、转角、坑槽等部位和变形缝等地下工程薄弱环节应按地下防水工程质量验收规范GB50208-2011处理。1.3 参建单位项目名称机关食堂改造工程项目建设单位中国铁路南昌局集团有限公司南昌铁路建设指挥部设计单位南昌铁路勘测设计院有限责任公司监理单位南昌华路建设咨询监理有限公司勘察单位南昌铁路勘测设计院有限责任公司施工单位中铁建工集团有限公司二、编制依据1、现行国家建筑安装工程施工与验收规范(规程)、质量检验评定标准;2、地下防水工程技术规范(GB50108-2008)；3、地下防水工程质量验收规范(GB50208-2011)；4、建筑工程施工质量统一验收标准(GB50300-2013)；5、地下建筑防水构造(10J301)；6、自粘防水材料建筑构造(一)(11CJ23-1)；7、聚氨酯防水涂料(GB/T19250-2013)；8、聚合物水泥防水涂料(GB/T23445-2009)；9、水泥基渗透结晶型防水涂料(GB18445-2012)；10、建筑防水卷材试验方法(GB/T328-2007)；11、建筑防水涂料试验方法(GB/T16777-2008)；12、混凝土结构工程施工质量验收规范GB50204201513、中铁建工集团有限公司技术管理刚性规定实施指南(2022年版)；14、本工程设计图纸、现场施工特点、自然环境等。三、施工安排3.1 施工目标施工目标具体内容进度目标根据项目总进度计划要求完成此项地下室结构工程工序。质量目标本工程防水完成后要达到一级防水标准的相关要求。工程质量符合国家标准、图纸及合同规定的合格标准。工程质量达到设计院和合同规定的标准。安全目标施工过程中确保不发生任何安全事故。环境和成本目标整个施工过程提倡绿色施工，节能环保。3.2施工组织方案地下室防水施工根据楼栋位置划分为若干段，各施工段根据施工进度自行组织施工，并自行管理本施工段内的施工进度、安全、质量，施工进度要和施工总进度计划相协调。3.3 施工组织机构为实现预期的优质、高效、安全、文明、低耗的管理目标，我司建立有效的管理体系，对各生产施工要素实施全过程的动态管理。劳动力组织方面，根据总进度计划的安排，在保证质量和工期的前提下，组成多个作业班，项目部根据各阶段生产任务安排，提高劳动力计划，确保工程进度。施工责任划分表序号职务职责分工备注1项目经理全面负责防水工程施工整体把控，明确相关负责人，对实施过程中的各环节做好监控工作；2生产经理严控防水施工情况及人员安排，对施工要求进行全面把关和监督，确保整个施工过程有序可控；3总工提供技术支持，做好工程监督管理；对防水原材检测检验工作负责；4技术员负责防水工程施工技术检查和落实工作；5专职质量员负责防水工程施工过程中下料长度、搭接长度、方式、间距等质量检查工作；6专职安全员负责整个施工阶段安全监督检查，确保施工过程安全可控；3.4 施工管理和技术措施3.4.1 建立岗位责任制1、保证防水工程质量达到合格、创优、要分工明确、责任到人，严格把好质量关。2、项目工程师对技术管理人员进行防水施工方案交底。3.4.2 术人员，对工长、施工操作人员进行技术交底，进行施工难点部位的技术交底及操作办法。3.4.3 工时，安排好值班表，技术负责、质量员、工长轮流值班，关键施工部位要亲自指导，进行旁站指示检查。3.4.4 工程技术资料整理和管理1、工程资料必须准时和工程同步走。2、防水材料产品合格证、复试报告必须齐全、合格、完整。3、施工每道工序，应作隐蔽工程验收签证、蓄水试验，防水工程验收资料都必须及时办理并让相关监理单位确认并签字。四、施工进度计划通过对本工程招标文件、施工组织设计相关要求，结合所选定的施工方法及技术措施，本工程施工工期根据土建施工进度及时跟进，确保整体工程施工进度。五、施工准备5.1作业条件准备1、防水混凝土施工前钢筋、模板上道工序完成，办理隐检、预检手续。注意检查固定模板的铁丝、螺栓是否穿过混凝土墙，如必须穿过时，应采取止水措施。特别是管道或预埋件穿过处是否已做好防水处理。木模板提前浇水湿润，并将落在模板内的杂物清理干净。如地下水位高，地下防水工程施工期间继续做好降水、排水。2、地下室底板防水需待基础破胎模砌筑、粉刷完成，底板清理干净，基层干燥；地下室外墙防水需待模板拆除，施工架体搭设完成并验收合格，混凝土表面质量缺陷修补完成，外墙螺杆洞修补完成，外墙穿墙管道细部节点处理到位；地下室顶板防水需待结构混凝土全部施工完成，顶板洞口部位处理完成，管道施工完成，质量缺陷修补完成，基层含水率符合要求，基层处理合格后。设备间配电房等功能性房间主体结构完成，洞口及管道部位细部处理完成，基层处理完成，验收合格后。电梯基坑、消防水池、集水坑等部位，基层干燥含水率符合防水施工要求，基层处理完成，预埋件穿墙管道等施工完成，细部节点处理满足防水施工要求。3、根据中铁建工集团技术管理刚性规定321施工缝和后浇带处密目钢丝网和快易收口网必须在后续混凝土浇筑前剔凿清理干净。根据中铁建工集团技术管理刚性规定3.2.2水平施工缝浇筑混凝土前，必须将其表面浮浆和杂物清除，合模前涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料。根据中铁建工集团技术管理刚性规定3.2.3垂直施工缝浇筑混凝土前，必须将钢丝网等剔除，并将表面清理干净，合模前涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，并及时浇筑混凝土。根据中铁建工集团技术管理刚性规定3.2.4止水钢板必须封闭焊接，异型止水钢板焊接必须在操作现场外进行加工。4、基层清理完成，符合以下条件：（1）基层无杂物、浆块物、无明水、基层平整度、清洁度均符合要求；（2）各种孔口封堵密实、抹平；(3)阴阳角已做成圆弧形或钝角；(4)基层干燥，含水率符合防水施工要求；5.2技术准备1、组织有关人员认真学习熟悉图纸，确定各施工面防水做法，验收标准，工程施工规范和施工工艺，熟悉施工图纸和施工环境。2、针对工程特点，做好交底工作，交底要结合操作部位，关键部位和施工难点要务求细致齐全。3、防水材料进场时需及时通知监理进行随机抽样并复试,复试合格后方可施工。防水施工班组进场后，项目部组织技术人员对施工班组长及施工人员进行技术交底、安全培训，熟悉施工工艺要求和图纸要求，详细交代具体的施工要求、要点，重点部位的施工方法等。材料进场后现场抽样复验应符合地下防水工程质量验收规范GB50208-2011表BO2的规定，按照进场材料种类、数量、批次等，在监理的见证下进行抽样。序号材料名称抽样数量外观质量检验物理性能检验1高聚物改性沥青防水卷材大于IO(X)卷抽5卷，每500IO(X)卷抽4卷，100499卷抽3卷,100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验断裂、皱褶、孔洞、录IJ离、边缘不整齐，胎体露白、未浸透，撒布材料粒度、颜色，每卷卷材的接头拉力，最大拉力时延伸率，低温柔度，不透水性2合成高分子防水卷材大于IO(X)卷抽5卷，每500IO(X)卷抽4卷，100499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验折痕、杂质、胶块、凹痕，每卷卷材的接头断裂拉伸强度，扯断伸长率，低温弯折，不透水性3有机防水涂料每5t为一批，不足5t按一批抽样均匀黏稠体，无凝胶，无结块潮湿基面粘结强度，涂膜抗渗性，浸水168h后拉伸强度，浸水168h后断裂伸长率，耐水性4无机防水涂料每IOt为一批，不足IOt按一批抽样液体组分：无杂质、凝胶的均匀乳液固体组分：无杂质、结块的粉末抗折强度，粘结强度，抗渗性5膨润土防水材料每100卷为一批，不足100卷按1批抽样；100卷以下抽5卷，进行尺寸偏差和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验表面平整，厚度均匀，无破洞、破边，无残留断针，针刺均匀单位面积质量，膨润土膨胀系数，渗透系数，滤失量6混凝土建筑接缝用密封胶每2t为一批，不足2t按一批抽样细腻，均匀膏状物或黏稠液体，无气泡，结皮和凝胶现象流动性、挤出性、定伸黏结性7橡胶止水带每月同标记的止水带产量为一批抽样尺寸公差、开裂，缺胶，海绵状，中心孔偏心，凹痕，气泡，杂质，明疤拉伸强度，扯断伸长率，撕裂强度8腻子性遇水膨胀止水条每500Om为一批，不足500Om按一批抽样尺寸公差；柔软、弹性匀质，色泽均匀，无明显凹凸硬度，7d膨胀率，最终膨胀率，耐水性9遇水膨胀止水胶每5t为一批，不足5t按一批抽样细腻，黏稠、均匀膏状物，无气泡，结皮和凝胶表干时间，拉伸强度，体积膨胀倍率10弹性橡胶每月同标记的密封垫材料产量为一尺寸公差、开裂，缺硬度、伸长密封垫材料批抽样胶，凹痕，气泡，杂质，明疤率，拉伸强度，压缩永久变形11遇水膨胀橡胶密封垫
