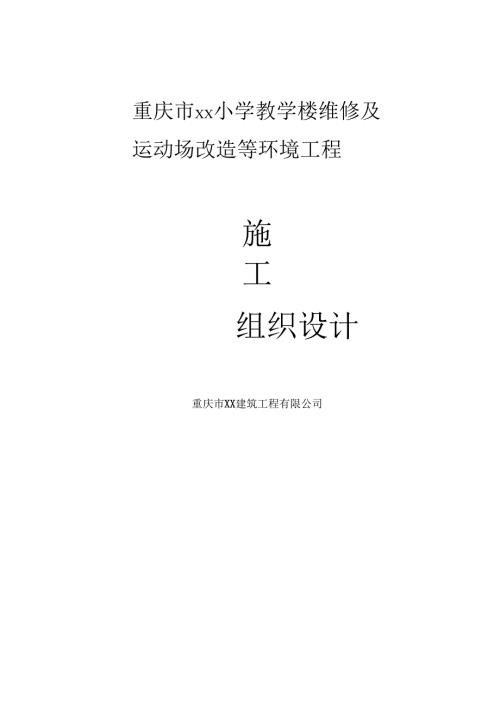

学校维修及运动场改造等环境工程施工方案.docx

重庆市XX小学教学楼维修及运动场改造等环境工程施工组织设计重庆市XX建筑工程有限公司第一章编制说明第一节编制说明及依据第二节总体目标第二章工程概况及说明第三章施工部署第一节施工管理组织机构第二节项目管理人员配备情况第三节施工作业层的组织形式第四节总体施工程序第五节施工准备第四章进度计划第一节施工进度计划说明第二节施工进度计划第五章劳动力的准备第一节劳动力组织第二节劳动力配置计划第六章施工机械组织与计划第七章施工现场总体布置及说明第一节施工现场总平面布置及说明第二节施工现场平面管理第八章结构施工方案第十二章安全生产及安全生产管理第一节安全生产目标第二节安全保证体系及组织保证措施第三节具体的施工安全管理措施第十三章文明施工与环保措施第一节文明施工目标第二节文明施工组织管理机构第三节确保文明施工的技术组织措施第四节环境保护及确保周边住户生活的技术组织措施第十四章工程施工总承包管理第一节总承包管理责任和承诺第二节总承包管理目标第一章编制说明第一节编制说明及依据一、编制范围本施工组织设计的主要编制内容是本次工程招标范围内的所有设计图纸涉及的内容。本设计还将对以后甲方认可分包的分部、分项工程在质量、安全、文明施工、进度等方面编制总包管理计划。二、编制依据1、重庆市XX小学教学楼维修及运动场改造等环境工程维修改造工程项目招标文件；2、与本工程有关的国家或行业标准以及施工操作规程、技术法规；3、有关的建筑工程劳动定额及取费定额；4、国务院2001年1月10日颁布的建设工程质量管理条例和建设部2000年4月20日颁布的工程建设标准强制性条文；5、重庆市地方法规和有关文件精神；6、施工现场及周边实际踏勘情况。第二节总体目标一、工程质量目标确保工程质量达到合格。二、工程工期目标总工期：60个日历天三、安全生产与文明施工目标本工程安全生产目标为：在整个施工中杜绝重大伤亡事故，事故（轻伤）发生率控制在0.13%以内。本工程文明施工目标为：确保达到重庆市文明施工样板工地。在施工中我单位将严格按重庆市文明施工的各项规定和单位内部的形象管理标准来管理整个施工现场，创建一流的文明施工工地，把工地建成景点式施工现场。场内各种建筑材料堆码成垛，实行禁烟无垃圾管理，保持场容、市容环境卫生。四、服务目标信守合同，密切配合，认真协调与各方的关系，主动接受政府主管部门、业主、监理等方面对本工程的控制与监督。五、环境保护目标在确保工程质量和工期的前提下，严格树立环保意识，采取有效措施减少施工噪音和环境污染，自觉保护场地内各种设施，保证现场工作人员及周边居民、学生的正常生活、工作和学习。第二章工程概况及说明一、工程概况工程名称：重庆市XX小学教学楼维修及运动场改造等环境工程维修改造工程建设单位：重庆市XX镇中心校二、工程概况简要维修教学楼2栋，建筑面积998平方米；新建厕所，建筑面积45平方米及化粪池10立方米；新建食堂餐厅60平方米；改造运动场工程。（一）教学楼1、更换门窗：将木窗更换成塑钢窗；将木门降低至U2.0米，即M1027调整为1020,更换成套装门。否严密。如有问题，调整后方可安装。2、安装五金配件时，应注意各类五金配件转动或滑动处灵活无卡阻现象，埋头螺丝钉不应高于零件表面。3、塑钢窗保护膜要封闭好再进行安装，如发现有缺损者，要补贴后再安装。4、门框四周采用橡胶型的防腐涂料进行防腐处理。5、塑钢窗的连接固定件最好用不锈钢件，如果采用固定铁件，必须进行防腐处理，以免发生电化学反应。6、门上保护膜应轻撕，不可用铲刀铲，以防划伤其表面。门窗表面如有胶状物，应用棉球沾专用溶剂擦净。7、用木楔临时固定时，本棋应垫在边、横框能受力的部位，以避免框受挤压变形。8、安装塑钢窗框时，门框下端应埋入地下，深度可为20-150mm9、门窗框安装前按设计要求进行预拼装。预拼装后，按先安通长拼接料，再安分段拼接料，最后安基本门窗框程序正式安装。10、窗框间的立柱上下端应各伸入框顶和框底的墙体（或梁）内25mm以上，转角处的主柱伸入深度可在35mm以上。11、填塞缝隙时，框外边的槽口，应待粉刷干燥后，清除浮灰再塞入密封膏。第三节木门工程一、施工流程：检查门洞尺寸一放线定位一门框就位一门框与墙体固定一填塞缝隙一装门扇一安五金配件二、施工方法：1）室内门框根据施工图纸和标高安装，为保证安装的牢固，应在墙体施工时即按照规范预埋防腐本砖。2）镶板门框安装应在地面工程和墙面抹灰施工之前完成。3）根据门尺寸、标高、位置及开启方向，在墙上画出安装位置线。4）镶板门扇的安装必须先确定门的开启方向及小五金型号。安装位置，并检查门日尺寸是否正确，边角是否方正，有无窜角。5）门扇的尺寸与实际门框尺寸比较合适后，进行合反安装。6）五金安装必须符合设计图纸的要求，不得遗漏。三、成品保护1）镶板门框安装后用厚ICm的木板条钉设保护，防止砸碰。2）材料入库存放，下边应垫起、垫平，按其型号及使用的先后次序堆码整齐。对已装好被水的窗，存放时支垫好，防止损坏被水。3）进场的镶板门应将靠墙的一面刷木材防腐剂进行处理，其余各面它应刷清油一道，防止受潮后变形。4）安装门窗时应轻拿轻放，防止损坏成品，修整门窗时不能硬撬，以免损坏扇料和五金。安装门窗时，注意防止碰撞抹灰口角和其它装饰好的成品面层。5）架子搭拆、室内外抹灰、管道安装及建材运输等过程，严禁擦、碰、砸和损坏门窗。6）建立严格的成品保护制度。第九章安装工程一、安装工程概况本工程包括电气工程中的照明安装等。二、编制依据相关的技术标准1、电气装置安装工程电缆线路施工及验收规范(GB50168-92);2、电气装置安装工程低压电器施工及验收规范(GB50254-96);3、电气装置安装工程配电工程(IKV及下配线)施工及验收规范(GB50258-96);4、电气装置安装工程电气照明装置施工及验收规范(GB50259-96);5、电气装置安装工程质量检验评定标准(GB203-88);第二节电气工程一、电气工程主要施工方法(一)、预留预埋1、电气配管所有配管工程必须以设计图纸为依据，严格按图纸施工不得随意改变管材材质、设计走向、连接位置，如果需改变位置走向的，应办理有关变更手续。暗配管应沿最近的路线敷设，尽量减少弯头数量，埋入墙或地面混凝土的管外避离结构表面间距不小于20mm。管路超过一定长度时，管路中应加装接线盒。加装线盒的位置应便于穿线和检修，不宜在潮湿、有腐蚀性介质的场所。钢管的敷设一律采用套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露2-3扣为宜，套丝完成后应检查是否光滑、平整，般需对管口作二次切剖处理，以便保持光滑、平整，不损伤管内导线。钢管套应拧牢防止松动、脱落，紧固完成后，装好接地边线，接地线采用镀锌专用接地线卡，禁止使用钢筋焊接地线，钢筋入盒处制作灯头弯，以便接线盒能紧贴模板表面，全部采用套丝并用锁紧螺母固定牢固，装设好镀锌接地线卡，暗配管安装完成后，至少每1.5m固定一道，以防混凝土浇捣时管子松动、移位。钢管进入配电箱时，应使用配电箱的敲落孔，并使用锁紧螺母固定牢靠，连接牢固后管螺纹宜外露2-3扣。明配钢管就应排列整齐，固定点间距均匀，与终端、转弯点、电气器具或接线盒、箱边缘的距离一般为20Omm左右。暗配管要求采取防堵措施，钢管一般采用堵头或管护口，PVC管可以在预埋后用电吹风烤热后，用钳子夹成偏平状。2、箱盒预埋箱盒预埋可以采用做木模的方法，具体做法是：在模板上先固定木模板，然后将箱、盒扣在木模块上，拆模预埋的箱盒整齐美观，不会发生偏移。3、管内穿线(1)管内扫管穿带线：管内扫管穿带线其目的是检查管路是否畅通、准确，清扫管内积水和杂物，用空压机吹扫后，用棉布条两端牢固的绑扎在带线上来回拖拉。穿线时须放适量滑石粉，以便线路滑行。(2)选择导线：根据设计图纸要求选择导线。为保证相线、零线、地线及开关线不致混淆，采用不同颜色的导线，并做好标识便于区分。(3)管内穿线带护口：导线在管内严禁有接头，多股软洞线，应搪锡，导线应按标准留足接线长度。(4)线路检查及绝缘摇测：管内穿线结束后，应按规范及质量验评标准进行自检互检，不符合规定时应立即纠正，检查导线的规格和根数，检查无误后再进行绝缘摇测。其绝缘电阻值应符合规范和设计规定的要求。4、照明器具安装1、开关插座的安装(1)安装前应先清理盒内的夹块等杂物，如铁盒锈蚀先一道防锈漆，因预埋过深(大于2.5mm)的个别箱盒重要新安装，加装套盒，且焊好接地线，焊接处进行防腐处理。(2)同一室内成排安装的开关、插座的高差不应大于5mm,暗开关之间留一定的距离，并距门框0.15-020m0开关位置应与灯位相应，开关向上为开，向下为关。暗装插座、开关的面板应端正，严密并与墙面平。(3)电器灯具的相线应经开关控制，插座的接线孔为单相三孔插座，上孔为接地，左孔为零线，右孔为相线。(4)先将盒内甩出的导线留出维修长度，注意不要碰伤线蕊，先将导线按顺时针方向盘绕在开关、插座面板对应的接线柱上，然后旋紧压头。如果是独芯导线，也可以将芯直接接入线孔内，再用顶丝将其压紧，注意：线芯不得外露，然后将开关或插座堆入盒内，并与墙面平齐。2、灯具安装(1)安装程序：检查灯具一组装一灯具安装一通电试运行(2)灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落，灯罩破裂、灯箱歪等现象。所有的灯具应具有产品合格证。(3)照明灯具使用的导线其电压等级不得低于交电流500伏，其最小芯截面应符合规范要求。2、排水管道安装工艺流程:3、施工要点(1)预留预埋：确定管道穿楼板和墙面的具体位置，在墙上及楼板上开洞，如与电气暗埋管道相碰，必须在各专业间协调处理。管道穿墙体和楼板采用钢制套管，立管穿楼板应做直径大2号套管，顶部搞出地面20mm,穿厨房及卫生间时顶部搞出地面50mm,套管与管道之间填密封膏。1)刚性套管安装：主体结构钢筋绑扎好后，按照图纸几何尺寸找准位置，然后将套管准确定位，套管与附加筋焊接，附加筋与主筋绑扎牢，并作好套管的防堵工作。2)穿墙套管安装：在结构专业砌筑隔墙时，按专业施工图坐标、标高尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给结构专业继续施工。(2)管道预制：按设计图纸画出管道分路、管径、预制、留管口及阀门位置施工草图，在实际安装的结构位置上做好标记，分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，并按段分组编号。1、在工程竣工后至少要进行工程回访一次，一般在交工后半年内。2、工程回访或保修时，我单位将建立工程回访保修卡，根据工程情况安排回访或保修计划，确定回访回保修日期。四、回访组织由主管经理或其授权人带队，总工程师、经营科长、技术科长、生产科长、质量科长等参加。五、向业主发出保修卡保修卡一般在工程竣工后一个月内发出，保修卡的内容是：1 .工程业主的称谓；2 .我单位关于保修的原则和目的；3 .我们负责保修部门和人员；4 .我们施工项目的保修范围、保修期限和保修责任。工程回访结束后，将集中回访人员意思，写出回访报告，对于在工程回访中发现的质量缺陷，立即制订纠正措施并尽快维修。六、维修程序1 .维修任务的确定当接到用户的投诉和工程回访中发现的缺陷后，在通知之日后两天内就发现
