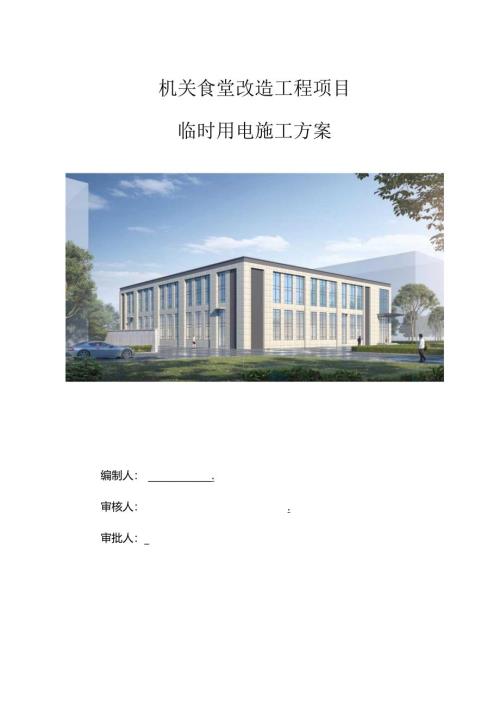

机关食堂改造工程项目临时用电施工方案编制人：.审核人：.审批人：_日期：2024.04.16目录一、编制依据1二、工程概况1三、现场勘测1四、负荷计算及变压器选择1五、导线截面及电器开关选择1六、配电箱及开关箱设计8七、配电线路设计14八、施工现场照明20九、接地及防雷设计21十、安全保证措施23H-一、施工临时用电应急方案31十二、附图34一、编制依据序号类别文件名称编号1行业规范建设工程施工现场供用电安全规范GB50194-20142施工现场临时用电安全技术规范JGJ46-20053建筑施工安全检查标准JGJ59-20114低压配电设计规范GB50054-20115供配电系统设计规范GB50052-20096建筑电气工程施工质量验收规范GB50303-20157电气装置安装工程电缆线路施工及验收规范GB50168-201889合同机关食堂改造工程施工总承包工程施工合同/10设计文件施工图纸/二、工程概况1、项目简介项目内容工程名称机关食堂改造工程工程地址本项目位于江西省南昌市站前路以南，天佑路以东，二七南路以西，二七西路以北，中国铁路南昌局集团有限公司院内。建设单位南昌铁路建设指挥部设计单位南昌铁路勘测设计院有限责任公司监理单位南昌华路建设咨询监理有限公司勘察单位南昌铁路勘测设计院有限责任公司施工单位中铁建工集团第四建设有限公司项目建设内容总建筑面积为4786.10m2,建筑高度约为11.7m,室内外高差为0.8mo地下室为半地下室，建筑面积1606.41皿，层高3.0m,突出室外地面部分0.8m,主要设置为非机动车停车库及相关配套设备用房；地上一层建筑面积1572.09,层高5.2m,设置后厨、餐厅以及门卫兼消控室、洗碗间、储碗间等配套用房。二层建筑面积1572.0911层高5.2m,主要设置后厨、包厢、餐厅及备品间、洗碗间、储碗间等配套用房。屋顶为不上人屋面设置排烟机房及设备电间，建筑面积35.51m2o2、现场临时用电概况本方案涉及的临电共分2个区域：机关食堂现场施工区域：2024年4月21日至2024年9月30日。拟利用南昌铁路局既有高压开关箱，通过既有电缆井敷设电缆至施工现场东北角，设置项目施工用箱变，供现场施工用电。机关食堂现场施工用电布置图加工区用电：位于南昌站单身公寓南侧停车场处的钢筋加工场。拟利用现场既有箱变供钢筋加工场施工用电。钢筋加工场临时用电布置图三、现场勘测1 .机关食堂现场施工区域用电：本工程现场需从南昌铁路局院内高压开关箱接电源引入施工现场，需设置1台400KVA的箱变。2 .加工区用电：加工区设置在新能源智慧停车场内，从停车场箱变内接电源作为施工用电。四、负荷计算及变压器选择临时用电施工方案根据施工各阶段提出的用电数据、现场实际情况和施工现场临时用电安全技术规范JGJ46-2005、工业与民用供配电设计手册(第四版)进行编制。1,施工现场用电施工现场用电负荷表一序号设备名称型号规格数量额定功率(kW)生产能力用于施工部位备注钢筋对焊机WN-10025Okw正常结构/钢筋切断机GQ-40A13kw正常结构/钢筋弯曲机GJB7-40A13kw正常结构/钢筋调直机JJZ-I17.5kw正常结构/振捣器ZX-50102.2kw/碎施工/水泵107.5kw电焊机35Okw砂浆搅拌机255kw手提式钢筋切断机2140w大灯2200w台式切石专机25.5kw卷扬机25.5kw曲线剪切机Q21-5A87.5/辘骨机LB-12V64/空压机ES1000837.5Im3min装饰装修金属切割机1660.5/装饰装修/石材切割机10061.3/装饰装修腻子搅拌机牧田BOl120.5/装饰装修/冲击钻TE15101.2/装饰装修/两用冲击钻12101/装饰装修/自攻螺丝枪牧田6800100.5/装饰装修/台钻16100.375/装修、安装/手电钻得力150.5/装修、安装/交流电焊机BX2-500222.5/装修、安装/砂轮机/41.0/机电安装/套丝机DN15-5010042/机电安装/角向磨光机STMS-18050.6/机电安装/手动试压泵0-1.2MPA51.5/机电安装/电动试压泵DSY-5035/机电安装/热熔焊机SH90-315216/机电安装/电动套丝机ZIT-R463/机电安装/型材切割机J1GFF03-35562.2/机电安装/开孔机KB-I145140m台班机电安装/滚板机Wll-12x220024机电安装/剪板机Ql1-4X200034机电安装/插条机YZD-IO31机电安装/手动折方机WS-2*200037.5机电安装/真空泵BZ182XZ82.4/机电安装/氤弧焊机WS-20024/机电安装/根据公式计算：结构施工阶段：电动机合计功率：P=152.64KW;电焊机合计功率S=200KVA0结构施工阶段总用电量：Sj=KlK2(K3PCOS+K4S)=1.05×1.05×(0.5×152.640.75+0.5×200)=222.44(KVA)装饰机电施工阶段：电动机合计功率：P=406.25KW;电焊机合计功率S=85KVAo装饰机电阶段总用电量：Sj=KlK2(K3PCOS+K4S)=1.05×1.05×(0.5×406.250.75+0,5×85)=345.45(KVA)根据计算装饰机电施工阶段用电量最大，共计345.45KVA,施工现场建议选择400KVA及以上变压器2、钢筋集中加工区用电钢筋集中加工区用电负荷表序号项目设备型号数量单台功率(kWKVA)总功率(kWKVA)备注1直螺纹套丝机HGS-400Z112122钢筋切断机GQ401443钢筋弯曲机WJ4013.53.54钢筋调直机GT3/915.55.55大灯建筑之星2126合计/27根据公式计算：加工区全面运行加工时：电动机合计功率：P=27KW;电焊机合计功率ES=OKW加工区总用电量：Sj=KlK2(K3PCOS+K4S)=1.05×1.05×(0.5×270.75+0,5×0)=19,84(KVA)总计算电流：lj=S(6u)=19,84(6X0.38)=3014（八）由箱变直接引来接到一级柜作为施工电源。五、导线截面及电器开关选择1 .施工现场电缆及开关计算(1)由高压开关箱接入电缆选择由第四节负荷计算中，可得施工总场地用电负荷为S=316KVA,根据公式计算电流为lj=S(6U)=316/(，×0,38)=480.11（八）根据查表选择ZR-YJV22-8,715KV-3×70的高压电缆。(2)总配箱进线电缆及进线断路器选择总配箱ZAlZAl设备表序号设备名称单位数量额定功率(KW/KVA)合计(KW/KVA)施工阶段1钢筋对焊机台15050结构2钢筋切断机台133结构3钢筋弯曲机台133结构4钢筋调直机台17.57.5结构5振捣器台42.28.8碎施工6水泵台3397电焊机台150508砂浆搅拌机台2551109手提式钢筋切断机台10.140.1410大灯台10.20.211台式切砖机台15.55.512卷扬机台15.55.513空压机台27.515装饰装修14金属切割机台30.51.5装饰装修15石材切割机台31.33.9装饰装修16腻子搅拌机台60.53装饰装修17冲击钻台41.24.8装饰装修18两用冲击钻台414装饰装修19自攻螺丝枪台40.52装饰装修20台钻台40.3751.5装修、安装21手电钻台50.52.5装修、安装22交流电焊机台122.522.5装修、安装结构施工阶段：电动机合计功率：P=42.64KW;电焊机合计功率S=100KVA0结构施工阶段总用电量：Sj=KlK2(K3PCOS+K4S)=1.05×1.05×(0.5×42.640.75+0,5×100)=86,47(KVA)装饰机电施工阶段：电动机合计功率：P=148.2KW;电焊机合计功率S=22.5KVAo装饰机电阶段总用电量：Sj=KlK2(K3PCOS+K4S)=1.05×1.05×(0.5×148,20.75+0.5×22.5)=121.33(KVA)根据计算装饰机电施工阶段用电量最大，共计121.33KVAlj=S(6U)=121.33(6×0,38)=184.34（八）查表选择ZAI总配箱进线电缆为YJY-4×70+25mm2总配箱ZA2ZA2设备表序号设备名称单位数量额定功率(KW/KVA)合计(KW/KVA)施工阶段1钢筋对焊机台15050结构2振捣器台32.26.6碎施工
