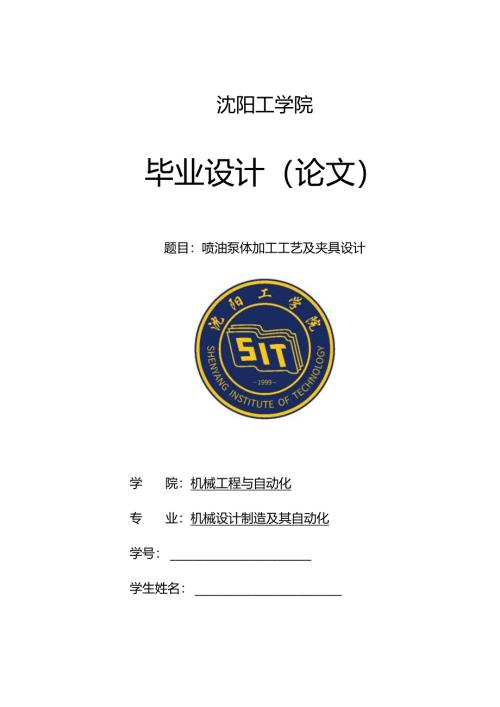

沈阳工学院毕业设计（论文）题目：喷油泵体加工工艺及夹具设计学院：机械工程与自动化专业：机械设计制造及其自动化学号：学生姓名：指导教师：独创性声明本人声明，所完成的学位论文是在指导教师的指引下所取得的研究成果。尽我所知，除文中已经注明引用内容和致谢的地方外，论文中不包含其他人已经发表或撰写过的研究成果，也不包括本人为获得其他学位而使用过的材料。和我一起研究探讨的同学对此所做的贡献均已在该文中做出明确说明并表示感谢。学位论文作者签名:签字日期：2024年5月30日学位论文版权使用授权书此论文作者完全了解沈阳工学院有关保存或使用学位论文的规章制度。特授权沈阳工学院可以将本学位论文的相关内容录入有关数据库进行检查并搜索，通过缩印、扫描或复制等方式保存、汇总编辑用来查阅。允许我校给国家相关部门或其他机构共享复印件。学校可以将此论文保存在合作关系的高校用以提供文献共享服务和交换服务。（保密的学位论文在解密后适用本授权说明）学位论文作者签名:导师签名:签字日期：2024年5月30日签字日期：2024年5月30日摘要本次毕业设计主题聚焦于喷油泵体的加工技术及夹具设计，旨在通过一系列设计和分析工作，实现对喷油泵体加工的优化。具体任务包括根据图纸提供的尺寸要求，采用SOLIDWORKS软件建立包括毛坯和成品在内的零件三维模型，并基于此进一步设计合理的加工工艺方案。止匕外，本设计还涉及编制详细的工艺流程卡片以及设计两种专用夹具，以应对加工过程中的特定需求。在三维建模过程中，广泛采用了建立草图、拉伸、倒角以及材料去除等命令，并特别注重辅助平面的构建，使得零件草图的绘制更加精确，确保模型质量满足设计要求。加工工艺方面，通过对零件结构的细致分析，明确了加工重点，包括底座台面、侧边圆孔及顶部台面和孔等关键部位。遵守加工原则“先加工平面后加工孔，优先主要加工面”，确定了合理的加工顺序，并采取了从粗加工到精加工的过程策略。在工艺流程方面，为优化加工效率，采纳了集中方式进行粗精加工的方法。夹具设计方面，针对加工需求，开发了两套专用夹具。其中一套夹具针对顶面和圆孔的精确加工设计，采用了六点定位技术以确保精度；另一套则侧重于侧面孔的加工，采用了一面两销的定位方法，两套夹具都经过精心设计，旨在提升装夹效率和加工精度。总体而言，这些设计和策略的实施，显著优化了喷油泵体的加工过程，通过创新的夹具设计大幅提高了装夹效率，预期将有效提升生产速度和产品的整体质量。关键词：三维造型；工艺设计；夹具设计；CAD/CAMAbstractThethemeofthisgraduationprojectfocusesontheprocessingtechnologyandfixturedesignofthefuelinjectionpumpbody,aimingtoachievetheoptimizationoftheprocessingofthefuelinjectionpumpbodythroughaseriesofdesignandanalysiswork.ThespecifictasksincludeusingSOLIDWORKSsoftwaretoestablisha3Dmodelofthepartsincludingtheblankandthefinishedproductaccordingtothedimensionalrequirementsprovidedinthedrawings,andfurtherdesignareasonablemachiningprocessschemebasedonthis.Inaddition,thedesigninvolvesthepreparationofdetailedprocessflowcardsandthedesignoftwospecialfixturestomeetthespecificneedsofthemachiningprocess.Intheprocessof3Dmodeling,commandssuchassketching,extrusion,chamferingandmaterialremovalarewidelyused,andspecialattentionispaidtotheconstructionofauxiliaryplanes,sothatthedrawingofpartsketchesismoreaccurateandthequalityofthemodelmeetsthedesignrequirements.Intermsofprocessingtechnology,throughadetailedanalysisofthestructureoftheparts,theprocessingfocusisclarified,includingthekeypartssuchasthebasetable,thesideroundhole,thetoptableandthehole.Adheringtotheprocessingprincipleof"machiningtheplanefirstandthenmachiningthehole,givingprioritytothemainprocessingsurface11,areasonableprocessingsequencewasdetermined,andaprocessstrategyfromroughmachiningtofinishingwasadopted.Intermsofprocessflow,inordertooptimizetheprocessingefficiency,themethodofroughandfinemachininginacentralizedmannerisadopted.Intermsoffixturedesign,twosetsofspecialfixtureshavebeendevelopedforprocessingneeds.Onesetoffixturesisdesignedforprecisemachiningoftopsurfacesandroundholes,usingsix-pointpositioningtechnologytoensureaccuracy,whiletheotherfocusesonthemachiningofsideholes,usingaone-side,two-pinpositioningmethod,bothfixturesarecarefullydesignedtoimproveclampingefficiencyandmachiningaccuracy.Overall,theimplementationofthesedesignsandstrategieshassignificantlyoptimizedthemachiningprocessofthefuelinjectionpumpbody,andgreatlyimprovedtheclampingefficiencythroughtheinnovativefixturedesign,whichisexpectedtoeffectivelyimprovetheproductionspeedandtheoverallqualityoftheproduct.Keywords:Three-DimensionalModeling,ProcessDesign,FixtureDesign,CAD/CAM目录摘要IAbstractII1绪论11.1 课题背景及意义11.1.1 课题来源11.1.2 课题意义11.2 国内外相关技术研究现状11.2.1 数控加工技术研究现状状11.2.2 CAD/CAM技术国内外现状21.2.3 熔模精密铸造技术技术研究现状31.3 课题主要内容与论文结构41.3.1 课题主要内容41.3.2 论文的主要结构42零件分析62.1 零件的结构特征分析62.2 零件的三维造型63机械加工工艺规程设计83.1 工艺路线拟定83.1.1 生产纲领和生产类型83.1.2 工艺路线拟定83.2 喷油泵体零件的工序计算103.2.1 基本计算方法10322主要工序123.3 加工工艺技术经济性分析224零件的专用夹具设计244.1 I工序专用夹具设计244.1.1 I工序定位方案244.1.2 夹具整体结构设计254.1.3 夹具结构及工作流程264.2 11工序专用夹具设计27421II工序定位方案274.2.2误差分析和夹紧力计算285结论33致谢34参考文献351绪论1.1 课题背景及意义1.1.1 课题来源本设计工件为喷油泵体零部件，采用HT200材料制造，面向的是大批量生产。在人类发展历程中，工具一直是不可或缺的关键要素，代表了社会进步的一个重要标志。随着现代制造技术和设备的不断进步，工具的种类和功能也不断得到扩展和更新，在生产加工中的角色日益重要。从手工时代到自动化时代，工具始终是生产流程中的核心设备。在机电一体化、自动化技术及人工智能的推动下，夹具在机械加工领域的应用经历了显著的变革。这一变化从传统的手工夹具到自动化流水线的夹具，再进化到现代的智能自动化夹具，显示出应用形式的多样性和智能化程度的不断提高。夹具的发展与制造业的生产紧密相关，随着工业技术的持续进步，夹具的革新和优化也在不断推动现代机械制造业的发展前进。1.1.2 课题意义毕业设计的题目来自生产实践，题目的名称是喷油泵体零件工艺夹具设计，与当前的制造业生产密切相关，因此随着工业的发展，夹具的发展也会不断的改进和发展，以满足各种现代机械制造业的生产山。1.2 国内外相关技术研究现状1.2.1 数控加工技术研究现状状从上世纪90年代开始，计算机技术经历了飞速的发展，数控系统也逐渐向开放结构演进。这种开放式架构提高了系统的通用性、适应性和可扩展性，为智能化和网络化的发展奠定了技术基础。得益于PC的软硬件资源支持，数控系统变得更加灵活和多样。世界各工业发达国家相继推出了开放式数控系统的研究计划，如欧洲的OSACA计划和日本的OSEC计划等。随着数控系统的性能不断提高，数控机床的高速化带来的效果尤为显著。进入21世纪初，通过自主的研发、创新和工匠精神的不懈追求，识别并克服了现代生产中的十大限制因素，包括生产模式、工艺方向选择、设计与制造的整合、精度匹配、柔性设计、在控制成本和能源消耗的同时实现技术与现代需求的融合。近年来，夹具技术的升级趋势包含了技术持续优化、基于零件功能的标准化和系统化设计。探索更好的可变机构组合仍然是技术进步的基础；同时，提升工装结构的精确性和柔性是技术向前发展的关键。在中国的工业生产中，成组夹具技术的应用与管理系统的完善不断推进，小批量生产模式结合成组技术显著提升了加工产品的一致性。此模式的统一和协调大幅提升了生产率和产品质量。成组夹具设计通过计算机系统进行辅助设计，进一步提升了设计品质和降低生产成本。采用成组夹具技术进行加工时，区分加工步骤和通过相似设备的辅助设计，促进了零部件的模块化生产和流程的优化，确保每个工位有专人专设备负责，形成高效的生产流程，并显著降低了重复性问题的成本。然而，在中国，尽管拥有先进的机床和设备，仍面临无法制造顶级零件的困境，其主要原因是未能充分利用这些设备的技术潜能。工厂中常见的现象是，尽管拥有先进机床，却使用着过时的夹具装置
