二级公路施工组织设计方案（水泥混凝土路面）.docx

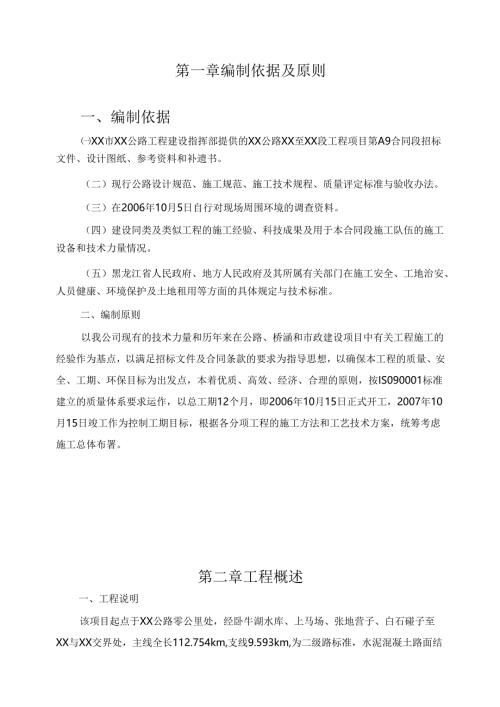

第一章编制依据及原则一、编制依据XX市XX公路工程建设指挥部提供的XX公路XX至XX段工程项目第A9合同段招标文件、设计图纸、参考资料和补遗书。（二）现行公路设计规范、施工规范、施工技术规程、质量评定标准与验收办法。（三）在2006年10月5日自行对现场周围环境的调查资料。（四）建设同类及类似工程的施工经验、科技成果及用于本合同段施工队伍的施工设备和技术力量情况。（五）黑龙江省人民政府、地方人民政府及其所属有关部门在施工安全、工地治安、人员健康、环境保护及土地租用等方面的具体规定与技术标准。二、编制原则以我公司现有的技术力量和历年来在公路、桥涵和市政建设项目中有关工程施工的经验作为基点，以满足招标文件及合同条款的要求为指导思想，以确保本工程的质量、安全、工期、环保目标为出发点，本着优质、高效、经济、合理的原则，按IS090001标准建立的质量体系要求运作，以总工期12个月，即2006年10月15日正式开工，2007年10月15日竣工作为控制工期目标，根据各分项工程的施工方法和工艺技术方案，统筹考虑施工总体布署。第二章工程概述一、工程说明该项目起点于XX公路零公里处，经卧牛湖水库、上马场、张地营子、白石碰子至XX与XX交界处，主线全长112.754km,支线9.593km,为二级路标准，水泥混凝土路面结构，大部分利用旧路进行路面改造。A9合同段起讫桩号为Kl(X)+500K110+500,本合同段工程包括路基工程、路面工程、涵洞和安全设施及预埋管线。二、主要工程数量(一)路基工程序号分项工程名称单位工程量1清理与掘除m288152伐树挖根棵289583路基填方换填土m342932利用土方m366621借用土方m36510帮宽土方m313426利用石方m321573人工挖土质台阶m217974清表土m341778清淤泥m31700换填碎石土m360194路基挖方挖土方m389070挖石方m3245195浆砌片石护坡m312676预制块混凝土护坡m35847抛片石m329758边沟浆砌矩形m710浆砌梯形m17749浆砌片石排水沟m67210浆砌片石截水沟m147711土质边沟m11214（二）桥涵工程序号名称类型工程量1涵洞1-LOnI钢筋混凝土圆管涵164m1-1.5m钢筋混凝土圆管涵54m4m钢筋混凝土盖板涵8.5m2桥梁KlOl+312小桥14m中桥维修2座（三）路面工程项目名称单位数量碎石垫层厚m213525%水泥砂砾稳定土底基层m2852786%水泥砂砾稳定土基层m285278砂土磨耗层m21352水泥混凝土面板m275410钢筋吨36.305培土路肩n9200（四）安全设施及预埋管线序号项目名称单位数量备注1单柱式交通标志个232双柱式交通标志个23里程碑个104公路界碑个405热熔型涂料路面标线m24167.216柱式轮廓标个90三、主要技术指标序号指标名称单位参数1设计速度km/h60（主线）、30（支线）2路基宽度m12.0(8.5)/7.53行车道宽度m2×3.5/2X34土路肩宽度m2×1,0(0.5)/2X0.55硬路肩宽度m2×1.0(0.25)/2X0.256一般最小平曲线半径m125/657最大纵度%5.9/88设计洪水频率大、中桥1/100、小、桥涵1/509桥涵设计苗栽公路一n级四、地质、水文情况1、地形、地貌该项目沿线处于现代XX地貌轮廓，地势西高东低，北高南低，西北向东南逐渐降低地势，境内多低山丘、山势起伏、河流狭窄、坡陡流急、横向切割明显，植被以林地为主。2、水文地质路线通过地区水系为黑龙江水系，地下水补给充分。路线范围内分布着丰富的地表水系，河流主要有黑龙江、XX河、湖通河、羊角河、格拉满河、宽河、栖林河、四通河等流经境内。勘察区内的地下水位埋深较浅。该项目沿线地区的地震烈度为IV度，构造物采用防震构造设防。3、气候情况该项目所处自然区划为B区，气候类型属寒温带大陆季节气候，冬季在大陆气团控制下，气候寒冷、干燥，夏季受副热带海洋气团的影响,降雨集中，气候温热，湿度大、日照长，春秋雨季是冬夏交替的过渡季节，天气多变、春风大、降雨少、易发生干旱，秋季气温急降，常有寒潮出现，霜冻发生，全年日照时间约为24002700小时，无霜期短，平均无霜期76109天，年平均气温-2.3,最高气温37.9,极端最低气温一49,年平均降雨量为500700毫米，降雨期集中在79月份，降水占全年的65%,年蒸发量为123mm,最大积雪厚度为78cm,主导风向WSW,最大风速35ms,平均风速34ms,最大冻土深度298厘米。五、施工条件（一）交通运输条件交通运输可利用原乡村道路，交通运输方便、快捷，可满足施工需要。（二）施工用水条件沿线水资源丰富，水质较好，水量充足，可用于路面工程及涵洞等构造物施工。（三）施工用电条件结合本合同段的现场施工条件，施工用电拟自发电为主，施工现场拟配备足够的内燃发电机。（四）对外通讯条件项目经理部安装宽带网，与监理办、挥挥部通过网络进行联系，同时移动电话等无线通讯设备也能满足通讯需要。（五）动力条件汽油、柴油从XX油库或附近镇内购买，在现场设置储油罐，以便施工。（六）材料供应条件沿线有丰富风化砂砾、天然砂砾、中粗砂、石料等，质量优良，可用于公路工程施工。所有材料均采用汽车运输。（七）其它合同现场沿线各地邮电业务方便，项目经理部拟配备一名专职的、具有一定卫生常识及传染防治知识的卫生监督员，负责施工现场的传染病检查、控制、报告。如一旦发现具有传染性疾病时，我们一定遵守并执行当地政府或卫生部门为防止和消灭上述传染病蔓延而制定的规章、命令和要求。建立人员流动登记制度、信息报告制度，与当地卫生防疫部门积极配合，做好各项防范措施的落实工作。沿途所经各乡镇均有医院，方便员工就医。第三章设备、人员动员周期和设备、人员、材料运到施工现场的方法一、设备、人员动员周期根据本合同段工程内容、现场具体实际情况及业主的有关要求，我单位就本工程分三个阶段调入人员、机械设备进场组织施工。二、工程材料所需主要材料由项目部统一采购，主要工程物资材料经业主、监理及承包商对采样检验合格后确定最终物资材料供应商，严把物资材料关，保证工程质量。三、现场施工组织机构安排（一）组织结构框图（二）人员配备项目经理部各业务部门人员配备序号名称人数职能1项目经理1全权负责本工程协调、管理2技术负责人1协助项目经理工作，主抓施工现场及技术管理、工程质量3工程技术部4工程技术指导及管理4安质监察部2负责质量检查、质量监督、处理质量问题及安全管理工作5试验室2试验工作管理、指导（不包括各施工队的试验员）6测量队2控制测量、主要构造物的施工监控测量、监督指导各施工队的测量。7计划统计部2计划、计量、合同、调度工作8财务部2负责财务管理、经济核算、费用控制工作9设备物资部2物资采购及管理，负责设备采购及管理10环境保护部2文明施工及环境保护11办公室2对外联络、文件发放及日常工作、环境保护工作合计22现场施工队伍人员配备序号队伍名称人数任务划分总计管理技术职工1施工一队602256标段内路基工程2施工二队802276标段内桥涵工程3施工三队13022126标段内路面工程4施工四队301128标段内排水防护、安全工程合计30077286劳动力曲线配置图第一批施工人员60人和部分先期应急使用的机械设备在开工前5日内进驻现场。施工队伍和机械设备主要从本投标人就近的工点调入。主要工作内容：交接桩复测、场地清理，修建临时设施，接通水电、通讯线路，联系购买工程材料，办理有关证件手续、沟通与当地政府有关部门的关系。第二批施工人员、设备在正式开工后5天除路面施工外的所有机械、人员全部上场。人员130人。第三批：路面工程开工前20天，路面施工机械、人员全部进场。（三）设备配置的原则配置的施工设备见”投入本合同工程主要施工机械表、配备本合同工程主要的材料试验、测量、质检仪器设备表”。（四主要材料配置及调配计划根据施工进度计划的安排，做好主要材料的调配计划，并根据实际进度，调整材料进场计划，确保正常施工。四、设备、人员、材料运到施工现场的方法设备采取铁路结合公路运至工地；上场人员乘火车至XX站后乘汽车到工地；在本地区采购的材料及地产材料直接由汽车运到工地。第四章施工准备及总体布置一、施工准备第一批施工人员进场后即开始进行各项施工准备工作。(一)修建临时设施首批人员进场后，做好“四通一平”，临建材料就近采购，保证满足工程要求。1 .临时便道维修通往2#取土场便道O.6km,3#取土场便道O.3km,以满足施工要求。2 .生产及生活设施(1)项目经理部设在K107+000附近村屯，项目经理部及监理办公室等办公公用房屋租用民房30Om2。(2)施工一队、施工二队、施工四队就近租用民房60Om2。桥涵施工临时占地5000m2,包括空心板梁预制场占地。(3)施工三队设在K106+600线路左侧路面拌和站内，新建活动板房共100Om2,料库800m2,水泥混凝土拌和站和水稳拌和站共占地3000Om2。根据该标段的实际情况，合理安排施工队伍，保证工程的顺利进行，本标段共占用临时用地5000Om2。具体布置见“表4施工平面布置图”。3 .生产及生活用水采用打井取水的方式解决。4 .电力供应施工用电以自发电为主。5 .竹拌和站根据工程需要，在混凝土拌合站设在K107+500右侧设两台强制搅拌机和自动计量设备，保证沿线涵洞及全部路面的碎拌和。6,工地测量、试验室项目部设置测量、试验室，面积约80m2。仪器设备配备见“配备本合同工程主要材料试验、测量、质检仪器设备表”。7.施工现场的通讯项目部安装宽带网与业主及监理单位联系，项目部及施工队相关人员配备移动电话，保证通讯畅通。(二)技术准备1 .内业技术准备认真阅读施工规范、审核施工图纸，编写审核报告；进行临时工程设施的具体设计；(3)编制实施性的施工组织设计；(4)编写技术管理办法和保证措施，备齐必要的参考资料，做好各道工序的技术交底工作；完成各种临时设施符合性数据的采集；(6)根据合同要求，提供给业主或监理工程师需要的其它资
