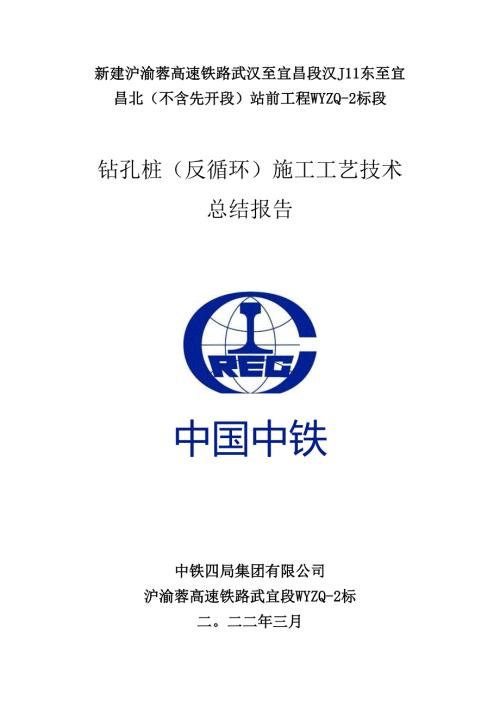

新建沪渝蓉高速铁路武汉至宜昌段汉J11东至宜昌北（不含先开段）站前工程WYZQ-2标段钻孔桩（反循环）施工工艺技术总结报告中国中铁中铁四局集团有限公司沪渝蓉高速铁路武宜段WYZQ-2标二。二二年三月沪渝蓉高速铁路武宜段钻孔桩反循环钻施工工艺总结编制：复核：审核：中铁四局集团有限公司沪渝蓉高速铁路武宜段WYZQ-2标二。二二年三月1、工程概况12、施工依据13、钻孔桩首桩施工概况11.1 1首桩施工概况11.2 施工时间及参与人员31.3 机械配置情况34 .首桩施工过程44.1 1准备工作44.2 2桩位放样64.3 护筒的制作及埋设74.4 钻孔84.5 4成孔检测104.6 钢筋笼加工及安装114.7 导管安装及清孔134.8 灌注混凝土155 .质量控制与检查171. 1选用技术先进、性能稳定的施工设备175. 2确保桩长达到设计要求的控制要点176. 3桩身强度控制措施186 .总结18206. 2下一步研究提高武宜一分部钻孔桩(反循环)施工工艺总结报告1、工程概况新建沪渝蓉高铁武宜段WYZQ-2标一分部孝天特大桥0#195#墩主体钻孔桩1584根，钻孔桩主要桩径有LOm、1.25m、1.8m三种，均为摩擦桩，设计有效桩长40m94.5mo桥梁起止桩号为：DK28+389.085DK34+878.245,为了保证桥梁桩基工程能够在比较合理高效的施工技术方案指导下顺利施工，本桥选取101#墩1#桩基为反循环施工桩基首件工程，此桩桩径为1.25m,桩长为52mo通过桥梁桩基首件工程，总结探索出钻孔桩反循环钻机施工中的钻机型号的选择、钻进方法的选择、钻进速度和地质条件之间的关系、泥浆的各种性能指标控制等相关数据，为孝天特大桥桩基工程的大面积、多机械、多工艺施工奠定良好的基础。2、施工依据1 .铁路桥涵工程施工安全技术规程(TB10303-2020)；2 .高速铁路桥涵工程施工技术规程(Q/CR9603-2015)；3 .铁路桥梁钻孔桩施工技术规程(Q/CR9212-2015)；4 .高速铁路桥涵工程施工质量验收标准(TB10752-2018)；5 .铁路混凝土工程施工技术指南(铁建设2010241号)；6 .国家、铁道部颁布的现行相关设计规范，施工技术规范，各种试验(检验)、检测标准(规程)。7 .孝天特大桥第一段全桥布置图。3、钻孔桩首桩施工概况3.1首桩施工概况根据现场实际情况，本桥选取101#墩1#桩基为桩基首件工程，101#墩设计10根1.25m钻孔桩,桩长为52m,1#桩基于2022年3月13日开始施工，采用FXZ-450反循环钻机成孔。101#墩1#桩具体设计、实际参数及地质情况详见下图表。武汉荆门图3.1-1101#墩钻孔桩布置图表3.1-1IOW-I钻孔桩设计/实际参数统计表墩号桩号设计(m)护筒标高(m)孔深(m)桩径桩长桩顶标高桩底标高设计成孔清孔101#1#1.255218.363-33.63721.6755.30755.655.54表3.1-2101#墩设计地质勘探资料统计表序号墩号标高(m)设计地质情况备注1101#19.94-6.64(2)3粉质黏土(可塑)2-6.64-0.26(2)1-2粉质黏土(软塑)3-0.26-5.16(2)3-3粉砂(中密)4-5.1614.26(2)2粉质黏土(软塑)5-14.2633.637(2)4-4细砂(密实)表3.1-3钻孔桩劳务人员分工表序号工种工作职责1工班长负责现场施工协调2钻机操作手钻孔桩机的操作及维护3制浆、注浆工制浆、输浆工作、确保泥浆满足要求4操作工现场混凝土灌注5电焊工现场钢筋笼的焊接6挖掘机司机孔口附近的钻渣清理7安装工现场钢筋笼的直螺纹安装3. 2施工时间及参与人员施工时间：2022年3月13日2022年3月14日。参与人员：监理站总监及副总监、监理组长、试验专监、现场监理工程师,设计单位、项目部领导班子成员、技术、试验、安质人员和作业队施工人员等。表3.2-1钻孔桩首桩施工管理人员及职责一览表序号姓名职务工程职责1阮仁义组长组织调度人、机、料、资金及外围协调2祖平技术负责人负责技术支持及内部监督、负责方案实施3李决飞第一副组长负责施工现场施工组织4杨俊质检工程师负责质量控制及数据汇总、分析5朱亚斌试验室主任负责标准试验数据及相关试验工作6冯自强工程部长负责工艺试验技术管理及实施7何文杨物资部长负责原材料进场8贾彦超技术主管负责施工现场技术指导9刘佩东测量主管负责布测点、平面和高程测量及测量记录10温龙瑜技术员负责填写施工记录、现场质量控制11王君宇技术员负责填写施工记录、现场质量控制12舒展试验员负责原材料质量4. 3机械配置情况桩基机械配置及运行情况见表3.3-1o表3.3-1主要机具、设备一览表序号机械设备名称规格及型号数量技术状况单位使用工点备注1挖掘机2201良好台孝天特大桥2反循环钻机FXZ-4501良好台孝天特大桥3导管300mm55.3良好m孝天特大桥4汽车吊25t1良好台孝天特大桥5混凝土生产线120立占3良好套孝天特大桥6钢筋笼滚焊机J20001良好台孝天特大桥8钢筋弯曲机GW401良好台孝天特大桥4.首桩施工过程4.1准备工作(1)项目部总工程师组织技术人员进行施工图纸会审，对施工现场进行深入的调查和研究，收集与施工的相关资料，编制合理的施工方案，分析不同地质在施工过程中可能会出现得问题等，使桩基施工保持连续、均衡、稳步地进行，报请监理工程师审批后实施。(2)对首桩桩位进行精确测量，对钻孔、钢筋笼制作安装、灌注碎工序进行技术交底和安全质量交底，对作业人员进行培训，确定其对施工时的具体操作方法和注意事项，考核合格后方可上岗。图4.1-1作业人员培训施工作业人员岗前安全教育培训试卷A,丁箕娜B,中邮姓名：旭明、单项选择(短展4分，共40分)L在作业现场发现消防设施损坏时，应如何处分数：A,不用瞥它.继续干活B.及时向管理人员或和美负责人报告C,自行修复2.旋挖钻机作业前,需饕先启劭让发动机运转多长时间，以检查各仪表和指示灯是杳正常3,分配电箱与开关箱的距离一般不大于、安项选择(每34分.共20分)由仪廷不得进行超市吊装作业.A,六级及以上大风B.大工C,大务2 .新型冠状病的传描途径有幺&乂/_-3/kA.飞沫传猴B,仝F传捕C,接传揭D气常般传播3 .汽车吊在A艮夕夜产禁进行吊装作业.A,汽车吊制动器、安全技宣失灵B-吊的蜘母防松装W损坏C,钢丝纯损伤达到报废4 .下列关于安全带的说法错误的是A.在高处作业时要系好安全带B.安全带破损时，只要没断裂，就可以继续使用4.高处作业人员应定期进行体检.安全带高挂低用是最适宜的做法5 .起重吊装作业时，斜吊极易引起起重机制车事故和6 .招行卜刑阳也参气病况，不得进行第天寿跷与悬空商处作业A,六级以上强KeB,大奔C.大*A,物体打击B.起或伤杏C高处必落7 .桩基础施工时.桩机周围多少米范围内应无高压线路？A.1。米7.需要拆接电战时.三、判断(短«84分.共40分)1.从宇右处国组L作业:时.应教设白领a与安全芾配合使用A.由专业电工进行操作B.由取得任意一种特种作业库作资格证的人操作般作业工人进行操作8.高处作业人员必备的安全防护用品有A,安全带，安全帽，防滑鞋B,绝缘手套9.现场为什么要设安全标志%UX/C,防护眼镜2.生活区严嫌私接、舌L拉电线j67.火灾逃生.Btr可就是生命.不要玄恋财物,以免错过鼻隹的逃生时机。"SL(X«NA,现场环境过F帕同，用了调节视力疲劳B.对现场人员传递特定的安全信息C用于对外宣传10.在使用灭火器时，要对准火焰的a.安全色中的黄色表示浆止、停止、危除戢提示消防设施的信息。9c°V_/9 .安金色中的蓝色表示指令军必须遵D的规定Ca10 .新型冠状炳善H以人传人QJXX图4.1-2作业人员考核(3)对101#墩桩位进行施工场地平整，便道修筑，泥浆池开挖，做好施工准备工作。图4.1-3施工场地平整(4)反循环钻机、挖掘机、吊车等设备进场后进行安装、调试、验收。(5)钻孔桩钢筋原材经检验合格后进行加工，用于混凝土拌和的设备及材料经验收合格后方可进行混凝土生产。(6)泥浆池防护满足文明工地建设标准要求。图4.1-4泥浆池防护（7）钻孔桩采用膨润土泥浆护壁，随着钻孔深度的增加及时向孔内补充配备好的泥浆，灌注混凝土时将泥浆排出孔外，经处理后循环使用。本项目钻孔桩地质情况主要为粉质黏土及细沙。浆液制备选用膨润土造浆。泥浆池必须统一规划，其尺寸及位置整齐一致，泥浆池位置应进行测量放样，大小基本一致；靠便道侧栏杆成一条线，挡水土台棱线分明，高度一致；每个泥浆池栏杆在同一高度，无明显起伏；地面标高相差较大的，设置成台阶形式，但每个台阶范围内的栏杆高度要一致。（8）钻孔前需对反循环钻头尺寸进行检测核实，确保钻头尺寸满足设计桩径大小，避免因钻头尺寸控制不好造成桩径偏小，钢筋笼下孔困难而擦刮孔壁泥砂至孔底堆积，从而造成孔底沉渣过厚。（9）完善质量自控体系，做好文明施工，规范现场管理，做到标识清楚。5. 2桩位放样对首桩桩位进行精确测量，桩位放样采用RTK放样。桩位放样后，设置4根护桩，用于校核护筒以及后续钻机就位、下放钢筋笼；护桩埋设必须牢固可靠并避开钻机和施工干扰的位置。图4.2-1桩位放样及十字护桩示意图4.2护筒的制作及埋设(1)护筒全部新制，直径L5m,钢板厚IOmm,护筒长6m。(2)护筒埋设后用粘土分层填筑并夯实至护筒底高度，摆放好护筒后将护筒背后用粘土回填并分层夯实，以防止护筒底口处漏失泥浆和坍塌。护筒高于地面50cmo(3)对机械作业平台进行压实，确保机械就位稳定、不倾斜。(4)钻机就位并使钻头居于孔位中心，确保钻机钻头中心与桩位中心重合,实测偏差控制在2cm以内。图4.2-2护筒复核4.3钻孔2022年3月13日09:30开钻，2022年3月13日18:00成孔。(实际有效钻孔时间约为8小时30分)。现场实际数据详见表4.3-1。表4.3-1钻孔桩钻孔时间统计表序号桩号开孔时间成孔时间钻孔用时备注1IOltt-I3.13-09:303.13-18:008.5小时钻孔施工记录均据实填写，并注明了地质变
