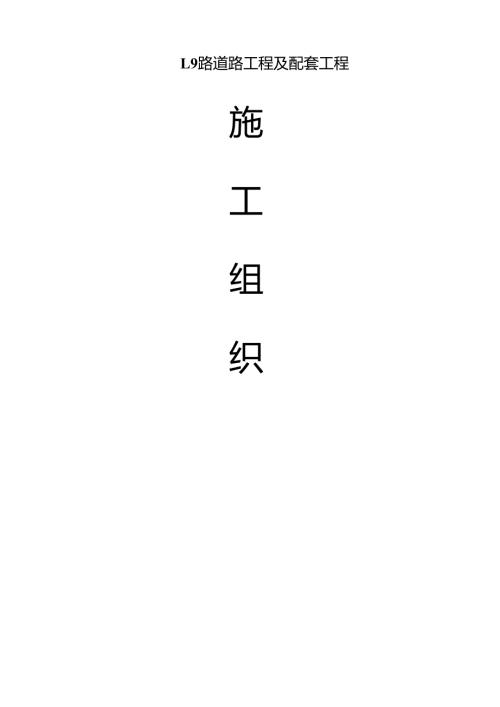

L9路道路工程施工组织设计.docx

L9路道路工程及配套工程施工组织设计编制人：_审批人编制单位：重庆第六建设有限责任公司二L二年十二月目录第一章编制依据及原则3第二章工程概况6第三章施工平面布置说明11第四章施工准备14第五章主要分部分项工程的施工方法及措施28第六章工程施工计划方案74第七章工程质量管理体系与措施81第八章新工艺、新技术、新设备、新材料使用方案87第九章安全文明施工管理方案措施89第十章成品、半成品保护及工程保修方案96第十一章环境保护措施98第十二章工程成本控制措施IOl第一章：编制依据及原则一.编制依据1 .工程文件(1)重庆市北部新区L9路道路工程及配套工程招标文件。(2)施工图设计文件。(3)招标答疑文件。2 .交通部颁发的现行公路工程标准、规范、规程及国家标准、规范、m(1)中华人民共和国工程建设标准强制性条文公路工程部分（2002版）。中华人民共和国行业标准公路沥青路面设计规范(JTJO14-97)o(3)中华人民共和国行业标准公路沥青路面施工技术规范(JTGF40-2004)o中华人民共和国行业标准公路路面基层施工技术规范(TJ073-2001)o(5)中华人民共和国行业标准公路路基路面现场测试规程(JTJ059-95)o中华人民共和国行业标准公路工程沥青及沥青混合料试验规程(JTJ052-2000)o中华人民共和国行业标准公路工程集料试验规程(JTJ058-2000)o(8)中华人民共和国行业标准公路工程质量检验评定标准(JTJ071-98)o(9)中华人民共和国行业标准给排水管道工程施工及验收规范(GB50268-97)o(10)中华人民共和国行业标准给排水构筑物施工及验收技术规范(GBJ141-90)o(11)中华人民共和国行业标准工程测量规范GB50026-93);(12)交通部公路工程竣工验收办法。编制原则1 .一切忠实于业主、服务于业主的原则。2 .在充分考虑本工程的特点、工期要求、工程质量、环保目标等必须符合组建的项目部现有的技术水平的前提下，结合我公司类似工程施工经验及施工机械设备配套能力以及总体施工方案、进度计划、主要工程项目及关键工序的施工方法和技术措施为本工程施工组织设计的重点拟定编制原则。3 路基施E且织设计坚持“以人为本”，贯彻“不破坏就是最大的保护”，最大限度地保护生态环境，使公路与沿线自然及社会环境协调相融，最终实现“安全、环保、舒适、和谐”的目标。4 .确保工期、质量和施工安全，控制工程成本。严格按施工规范和设计要求施工，确保关键目标实现。5 .在保证工期、质量、安全的前提下，使人力、机械、物资等资源得到最佳配置。6 .应用成熟技术和工艺，推广使用新技术、新材料、新工艺、新设备，确保施工安全及工程质量一次100%合格。7 .坚持技术先进性、科学合理性、经济适用性相结合及实事求是的原则，根据我公司项目部的施工能力和管理水平，坚持科学组织、合理安排、均衡生产、确保优质、高效地履行合同，不留后患。8 .安全第一原则，严格遵照、遵守国家、重庆市政府关于施工安全、工地治安、人员安全、劳动保护以及环境保护等方面的具体规定和技术标准。安全工作是搞好生产的重要因素。在施工过程中，要严格控制和防止各类伤亡事故发生，确保施工安全。第二章工程概况第一节工程概况1.1本工程为重庆北部新区礼嘉组团平场片区范围内的道路路网及配套工程，礼嘉组团是重庆市北部新区重要组团之一，片区道路为组团内路网规划中的骨干道路，承担着与组团周围的金州大道，金渝大道西延伸段，金山大道西延伸段及横六路等主干道的路网连接功能,片区路网外设环道，内为方格网布置，与片区外的横六路和金山大道西延线（现金渝大道西延线）相连。1.2L9路西北与Ln路和L8路交叉相通，西面与LlO路东侧相连，东面与LlO路西侧相连。L9路是冲东到西贯通平场片区的主要干道，道路为城市次干道1级，设计车速40kmh,标准路幅宽度26.0米，其中车行道16.0米，人行道两边各5.0米，全长2.225km。第二节道路部分2.1L9路起点设计标高为274.456米（接LlO路,L8路），终点设计标高为367.436米，全路段高差92.98米，全路段共设置7各坡段，最大纵坡为5.4%,最小纵坡为2%,最小竖曲线半径为3500米。2.2L9路路面结构：4cm厚SMA-13沥青玛蹄脂碎石碎+6Cm厚沥青於AC-200+0.6Cm厚沥青稀浆封层，基层采用20Cm厚5.5%水泥稳定碎石基层，底基层采用4%水泥稳定碎石厚30cm,2.30.6cm厚沥青稀浆封层：43343.97m2;6cm厚沥青於路面AC-200:43343.97m;4cm厚SMA-13沥青玛蹄脂碎石碎路面：43343.97112,抗滑层180Om20Cm厚5.5%水泥稳定碎石基层45000m2,30cm厚4%水泥稳定碎石底基层：46000m2,30c11厚C30碎加强层：5880m2本工程是一项内容多，涉及面广，综合性强的工程。根据招标文件，合同工期180天。第三节管道部分3.1 雨水管道：按道路坡向布置，有三个雨水排出口，分别排入规划L8路,LU路和Llo路，其中道路桩K0+000至K0+412段，雨水管道顺道路坡向布置，终点接入已设计LlO路雨水系统。道路桩号K0+412至K1+420段，雨水管道顺道路坡向布置，终点接入规划L8路雨水系统。道路桩号K1+450至K2+225段雨水管道顺道路坡向布置，终点接入规划Ln路雨水系统。3.2 污水管道：按道路坡向布置，有两个污水排出口，分别排入规划LII路和已设计LIo路污水系统，最终通过截污管道接入规划污妪三场。具体布置情况为：道路桩号K0+000至K1+420段，污水管道顺道路坡向布置，终点接入已设计LlO路污水系统。道路桩号K1+450至K2+225段，污水管道顺道路坡向布置，终点接入规划的Ln路污水系统。3.3 管道规格，型号，数量：(1)雨水管玻璃钢砂夹管：D1000773米，D120088米,D1400353米双壁波纹管：D3001392米,D4002214米,D500107米,D600504米，D800847米。(2)污水管双壁波纹管D4002414米3.4 检查井，雨水口各种硅检查井：263座，双篦雨水口：168座第四节人行道部分4.1缘石、路边石预制路缘石不得低于C30,路边石及植树圈路缘不得低于C25。路缘石及路边石表面不得有蜂窝露石、脱皮、裂缝现象。两节间采用1:3水泥砂浆安装后勾缝宽0.5cm,安装路缘石和路边石在直道上应笔直，弯道上应圆顺，无折角，顶面应平整无错开，不得阻水。4.2人行道透水砖本次设计的人行道采用15X25X6Cm的透水砖工程量为20604m2,原材料采用水泥及砂，高压成形，整砖为一次性压缩而成，表面无龟裂、脱层现象；耐磨性好，挤压后不出现表面脱落；透水性好，色泽自然、持久。使用寿命长，维护成本低，易于更换，便于路面下管线埋设；颜色形状多样，与四周环境相映衬，自然美观。透水砖铺砌必须平整稳定，灌封应饱满，不得有翘动现象，不得有积水现象。人行道垫层为C20於IoCm厚。第五节照明部分5.1 本工程照明系统负荷等级为城市三级用电负荷，用电设备总容量为214km,共设1#,2#两台箱变。其中1#箱式变电站位于L9路K0+390位置，为K0+000至K0+940段供电，2#箱式变电站位于L9路K1+940至K2+200段供电5.2 本工程道路照明采用常规低杆照明的方式，采用单臂灯杆沿道路两侧对称布置，灯具采用150W-40OW高压钠灯，安装高度为10-12M,共153套。5.3 道路照明杆采用喷塑热浸钢管，外刷灰色防锈漆，壁厚小于4mrn0灯杆下部设接线孔，每个灯杆接线孔内加装熔断器。第六节电力部分6.1 本次设计采用高压电力电缆管，并使用配套管枕。电力排管在人行道下覆土（管顶至路面）不小于05米，电缆排管过街管顶距道路路面不小于1.0m。电缆管在施工时沟底平整，电缆管的中心间距大于0.25米，多层电缆管间隔1.5米安装电缆管架一组，电缆管层间中心间距0.25米，用C15混凝土包封。6.2 电力排管直通、三通、四通工作井均采用大型电缆井，转角井均采用中型电缆井，每座封闭式电力工作井的顶板应设置直径不小于70Omm人孔1个，每座电力工作井的底板应设有500X500X500集水坑，向集水坑的泄水坡度不小于05%,集水坑内设置一根75UPVC排水管与就近的雨水井相连。第三章施工平面布置说明施工平面布置的原则1 .根据现有的施工场地及条件，合理布置，做到文明整洁；2 .根据施工进度要求和工程实际情况确定和合理布置机具设备;3,尽量利用现有房屋和拆迁房，以减低临时设施费用；4 .考虑当地规划，尽量使用业主提供的红线征地范围，减少临时租地。5 .根据施工的先后次序，利用永久征地或已完工程作未完工程的临时场地。6 .不妨碍施工测量放线，保障运输畅通，各工种的作业不相互干扰。7 .现场布置必须符合文明施工有关条例规定及环境卫生、安全施工有关技术要求。二.施工平面布置1 .现场设置库房一间，配电房一间，保卫房一间，工人食宿房四间，现场施工管理办公室三间。2 .施工现场生活污水经过简易污水处理池处理后，流入市政管网；设置专用生活垃圾堆放场。3 .施工临时排水经过沉砂过滤后，排入市政管网。4 .施工总平面布置图附后。.施工现场平面管理1 .由施工项目部确定平面管理人员，对违反平面管理的行为，及时制止，对严重违规者予以经济处罚；制定全面的现场平面管理制度，严格执行，统一指挥，保持整个施工现场井井有条。2 .入场材料按平面布置所规定位置堆放，保持砂石成堆，块材成方，架料堆码整齐的良好场容场貌；及时清除场内建筑、生活垃圾；临时设施内配足消防灭火设施。现场埋设的水准点、轴线控制点应有醒目标识及保护措施；现场考虑必要的保安防护及消防防火措施；项目经理部将现场管理列为日常巡视检查内容，搜集场内外信息，以利及时整改。四.施工现场布置说明1 .为保证工地安全施工，以及确保现场交通畅通，根据重庆市文明施工有关规定，施工地段采用封闭式施工围护。2 .施工围护底座高30cm,砖砌抹面粉刷，墙面采用彩钢板，高度1.8m。围护设置整齐，美观，设专人进行围护的日常检查和维修，并及时更换损坏或扭曲变形的彩钢板。围护顶设置一排红色警示灯及公司标志旗，外壁面悬挂喷绘的有关本工程建设的宣传图片及标语。3 .食堂、卫生间均采用地面砖铺装、职工宿舍硅硬化。办公区、材料堆放场地、仓库地面地坪均采用厚15CnlC20碎面硬化。堆料场各原材料均分开堆放。4 .施工用电：我司在施工中将根据就近用电的原则，设置配电房。沿施工便道边线旁全线设置架空线路，采用三相五线制架空线路，每隔4050m布设68m的电杆。每隔100m一个固定配电箱，固定配电箱内配置漏电保护器和接地装置。现场用电采用铁制轻型移动式配电箱从设置在电杆上的固定配电箱上接出，也采用三相五线制，并配置多个插座、闸刀，确保施工过程中一机一闸，满足施工过程中的用电需求。5 .施工用水：生产及生活用水，根据现场的实际情况，就近的水源接口接出水表，沿线设一寸半水管接至各施工工点。6 .生活污水处理：粪便污水建造一座12立方米化粪池，有偿请当地环卫所定期清理。其余生活区污水经汇集后，排入现有的市政污水管网，不直接排放以免污染当地环境。第四章施工准备工程开工前，根据设计
