2023年9月份培训课件（京沪、京津变电值守）.docx

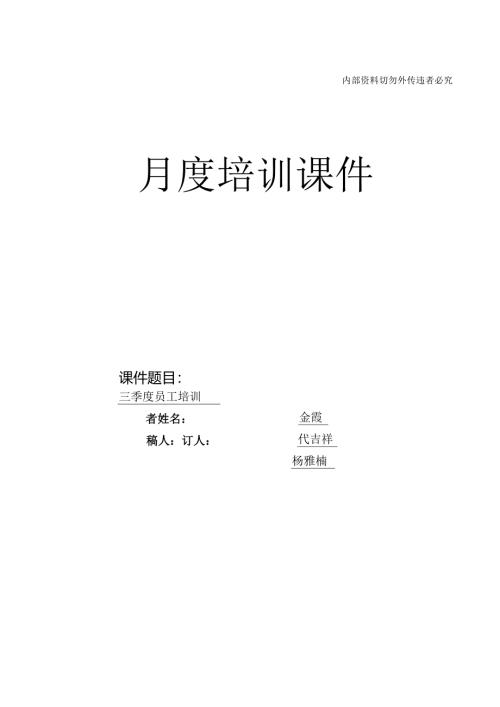

内部资料切勿外传违者必究月度培训课件课件题目：三季度员工培训者姓名：稿人：订人：金霞代吉祥杨雅楠课件适用专业：课件适用月份：变电-京沪值守变电-京津值守2023年9月中铁电气化铁路运营管理有限公司北京维管段2023年8月知识点一断路器、隔离开关操作说明2（一）高压断路器、隔离开关的作用和特点2（二）断路器、隔离开关的基本操作3（三）题库8知识点二断路器、隔离开关巡视说明13（一）巡视一般要求13（二）巡视的一般项目和要求13（三）断路器、隔离开关的巡视13（四）题库14三实作演练评分表17高压断路器应急操作处理评分表错误！未定义书签。四抢修演练评分表19电动隔离开关当地操作、手动隔离开关的操作评分表错误！未定义书签。参考文献208.5开关柜图4：断路器柜，8DA10型U知识点一断路器、隔离开关操作说明(一)高压断路器、隔离开关的作用和特点1 .高压断路器的作用高压断路器在规定的使用条件下，不仅可以切断与闭合高压电路的空载电流和负荷电流，而且当系统发生故障时，它和保护装置、自动装置相配合，迅速地切断故障电流，以减少停电范围，防止事故扩大，保证系统的安全运行。2 .各种断路器的特点(1)真空断路器高压真空断路器，因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名。真空中的电弧在空气稀薄的“真空”中，仅依靠触头产生的金属蒸汽维持燃烧，因此灭弧的唯一方法是使电弧电流减小到不足以维持燃烧，降低金属蒸汽的密度。机械联锁：当断路器已处于合闸位置时，手动合闸按钮由于机械联锁而不能操作；当断路器处于合闸位置时，机械联锁使连锁杆不能脱离闭锁位置，而使断路器手车不能移动。(2)3居断路器对断路器采用"6作绝缘介质或灭弧介质，是利用其简单的灭弧结构达到很大的开断能力，电弧在风中燃烧时电弧电压特别低，燃弧时间也短。所以，风断路器的绝缘和灭弧能力在很大程度上决定于Sr气体的密度和纯度，所以对S招气体的监测就十分重要。(3)西门子8DA型中压开关柜低压室，标准高度为85Omm或120Omm二次元件母排铸铝套筒三位置开关的控制和指示面板三位置开关断路器极柱，有上部和下部的套筒断路起操作机构真空灭弧室电流互感器柜体1）断路器：真空断路器是与开关柜一体化的组件，由弹簧储能机构、控制元件组成的操作机构、操作杆、一到三个带真空灭弧室的开关柜极柱组成。并且有防止误操作的机械连锁保护功能。2）三位置开关：三位置开关综合了隔离开关和接地开关的功能，它只是为无负荷的操作设计，最大0.5A。分为：开关断开位（GK、DL分开）、开关闭合位（GK、DL闭合）、接地位（GK接地位、DL合位）。3）气室:开关柜的极柱由垂直排列的套筒组成，母排套筒水平排列，内置三位置开关，S招用作绝缘气体，绝缘带电部件之间以及绝缘带电部件和开关外壳。功能：气室分布有利于运行时易与工作，以及随之而来的操作上的限制。4.隔离开关的作用（1）隔离电源，利用隔离开关断口的可靠绝缘能力，使需要检修或分段的线路与带电线路互相隔离，以确保检修工作的安全。（2）隔离开关与断路器配合进行倒闸操作。当隔离开关与断路器串联于电路中运行时，隔离开关必须遵守先合后分的原则；在并联时，必须遵守先分后合的原则。（3）通断小电流电路。用隔离开关可以开、合电压互感器和避雷器。开、合母线和直接接在母线上的设备的电容电流。开、合变压器中性点的接地线（当中性点上接有消弧线圈时，只有在电力系统没有接地故障的情况下才可进行）。用室外三联隔离开关开、合IOkV及以下、电流不超过15A的负荷。开、合电压IOkV及以下、电流不超过70A的环路均衡电流。（二）断路器、隔离开关的基本操作1 .Sr断路器基本操作（1）京沪线平高1）准备：盘柜后的控制电源、电机电源空开闭合；本体机构箱内的控制电源、电机电源空开闭合；电机已储能。2）电调远动操作：主控室内保护盘柜上的和本体机构箱内的“远方当地转换开关”均在“远方”位，由电调远动操作，值班员监视设备开关变位情况。3）盘柜电动操作：主控室内保护盘柜上的“远方当地转换开关”在“当地”位，本体机构箱内的“远方当地转换开关”在“远方”位，由所内人员在主控室内操作，旋转“分合闸转换开关”(旋转后立即松开)，监视设备开关变位情况。4)本体电动操作：本体机构箱内的“远方当地转换开关”在“当地”位，由所内人员在室外机构箱本体操作，旋转“分合闸转换开关”(旋转后立即松开)，监视设备开关变位情况。当地电动远方当地控制回路电源空开继电器加热回路电源空开电机回路电源空开手动、电动储能转换开关2 ,真空断路器小车基本操作(1)确认断路器运行编号；(2)确认断路器位置；(3)四川电器手车操作：1)将小车拉至试验位置：将闭锁手柄上的圆环向外拔出，向上抬起闭锁手柄，推进圆环，将闭锁手柄固定在上方，解除断路器位置闭锁。向左拔出推进连锁机构的销钉，同时右手握住手柄，用力向下迅速压动手柄，手柄应压到最下端，此时销钉应恢复。匀速拉动小车直至闭锁手柄能完全落下，将手柄上的圆环向里推，此时小车固定在试验位置上。2）将小车推至工作位置：将闭锁手柄上的圆环向外拔出。向上抬起闭锁手柄，推进圆环，将闭锁手柄固定在上方，解除断路器位置闭锁。向左拔出推进连锁机构的销钉，推动小车至不动为止，用力向上迅速推动手柄，将手柄推至与面板平行，此时销钉恢复对推进联锁机构手柄的闭锁。放下闭锁手柄，直至闭锁手柄完全落下，将手柄上的圆环向里推,此时小车固定在运行位置上。3、馈线电动隔离开关基本操作：（1）手动分合闸操作：手动操作时可使用专用摇把进行人力手动分合闸。图3.1图3.2图3.3图3.4将图3.1中隔离开关本体的远方当地转换开关旋至“MAN”档位，找到图3.2中红色箭头所指的位置，在这个部件的左侧边可以看到图3.3中的小孔，用细螺丝刀从小孔里插入，如图3.4红色箭头所指位置可以向下拉开，其上方即可显露出摇把插口。用随机所配的摇把插入后摇动，即可实现手动分合闸O(2)电动当地操作：将电动机构中的“远程/就地”选择开关打至“LOC”就地位置，可使用机构分、合闸按钮进行当地的电动分、合闸操作。(3)电动远方操作：将电动机构中的“远程/就地”选择开关打至“REM”远方位置，主控室内保护盘柜上的“远方当地转换开关”在“当地”位，可使主控室内盘柜上的分合闸按钮对开关进行电动分、合闸操作。4.城际线开关柜断路器及三位置开关操作气“OFF”都失效,(1)手动合闸断路器：如果不存在机械闭锁，则可通过操作机械面板ON按钮合断路器。(2)手动分闸断路器：如果不存在机械闭锁，可通过操作机械面板OFF按钮分断路器；如果出线通过三位置开关和断路器在接地位，所有的电若断路器锁定装置“挂锁”，则机械分闸也失效。(3)电动分合断路器:D合上电源后马达自动储能，对合闸弹簧进行储能。2)合断路器，合闸弹簧自动再次储能。检测断路器显示合位3)分断路器，检测断路器显示分位。（4）合闸弹簧手动储能当加上控制电源后，合闸弹簧会自动储能。合上断路器15s后开关顺序：分-合-分（自动重合闸）所需的能量就储存在弹簧中。如果控制电源故障，就要用摇柄手动储能，摇柄有自由飞轮，所以即使摇柄插入时马达启动也没有受伤危险。顺时针摇动摇柄大约30转合闸弹簧显示“已储能”。（5）三位置开关的操作1）操作面板左图：操作面板隔离开关分/合闸位置指示机械操作接地刀闸操作孔机械操作隔离开关操作孔双凸钥匙选择孔接地刀闸分/合闸位置指示断路器分/合闸位置指示右图：双凸钥匙钥匙插入孔，逆时针旋转打开接地刀闸操作孔，顺时针旋转可打开隔离开关操作孔。2）操作杆左图：三位置开关操作杆操作杆的设计是有区别的，均经钝化处理，并用颜色区分：隔离开关操作杆：黄色、凸头在右边，钥齿在上部，图；接地开关操作杆：红色，凸头在右边，钥齿在左边，图；紧急操作杆（两种功能都有）：黄色，没有凸头，槽的位置标出。、钥齿凸头3）开关操作手动合/分隔离开关：确认断路器在分位插入双凸钥匙到操作面板位置，顺时针旋转打开隔开操作孔;保持隔开操作杆水平（凸头在左），将操作杆插到六角形轴上。顺时针旋转操作杆180。（凸头转至右侧）隔开闭合。分闸时逆时针旋转180°操作完成后，移去操作杆，逆时针转动双凸钥匙并取下；隔开操作孔关闭。注：机械连锁可防止三位置开关带负荷操作。三位置开关的紧急操作：在装有马达的三位置开关柜中，如果马达出现故障，三位置开关在非特定位置，必须用紧急操作杆手动操作三位置开关。不可操作紧急操作杆超过水平位置。插入双凸钥匙到操作面板位置，顺时针旋转打开隔开操作孔；将紧急操作杆，插到六角形轴上推到底。（六角形轴的销子与紧急操作杆钥齿啮合）旋转紧急操作杆到想要的位置：隔离开关“合位”紧急操作杆达到水平且钥齿在底部隔离开关“分位”紧急操作杆达到水平且钥齿在顶部操作完成移去紧急操作杆，逆时针转动双凸钥匙并取下。紧急操作后，对应的三位置开关做进一步的手动开关操作。注：紧急操作杆没有停止位置，操作超过停止位置会损坏三位置开关。接地刀闸的操作与隔离开关操作方式一样，按操作面板指示打开接地刀闸操作孔，使用接地刀闸操作杆进行开关操作即可。（三）题库L填空题（1）高压断路器在规定的使用条件下，不仅可以切断与闭合高压电路的（空载）电流和（负荷）电流，而且当系统发生故障时，它和保护装置、自动装置相配合，迅速地切断（故障）电流，以减少停电范围，防止事故扩大，保证系统的安全运行。（2）SF6断路器采用SF6作（绝缘介质）或（灭弧介质），是利用其简单的灭弧结构达到很大的开断能力,电弧在SF6中燃烧时电弧电压特别（低），燃弧时间也短。所SF6断路器的绝缘和灭弧能很大程度上决定于SF6气体度）和（纯度），所以对SF6的监测就十分重要。图4：断路器柜,8DA1O以，力在的（密气体中设2-（二管），（3）请填写下图断路器柜备部件名称：1-（低压室），次元件），3-（母排），4-（套5-（三位置开关的控制和指示面板），6-（三位置开关），7-（断路器极柱），8-（操作机构），9-（真空灭弧室），10-（电流互感器），11-（柜体）（4）三位置开关综合了（隔离开关）和（接地开关）的功能，它只是为（无负荷的操作）设计，最大（0.5）Ao分为：开关断开位（GK、DL分开）、开关闭合位（GK、DL闭合）、接地位（GK接地位、DL合位）（5）京沪线平高SF6断路器基本操作：1）准备：盘柜后的（控制）电源、（电机）电源空开闭合；本体机构箱内的（控制）电源、（电机）电源空开闭合；电机已储能。2）电调远动操作：主控室内保护盘柜上的和本体机构箱内的“远方当地转换开关”均在“（远方）”位，由电调远动操作，值班员（监视）设备开关变位情况。3）盘柜电动操作：主控室内保护盘柜上的“远方当地转换开关”在“（当地）”位，本体机构箱内的“远方当地转换开关”在“（远方）”位，由所内人员在主控室内操作，旋转“
