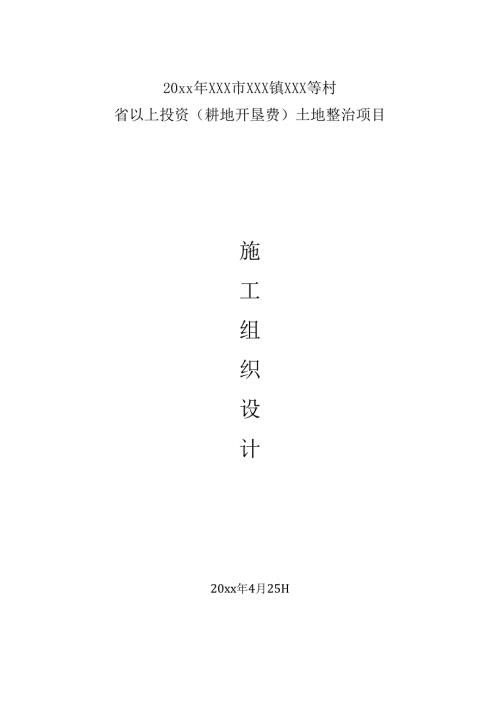

20xx年度XXX市XXX镇XXX等村土地整治施工组织设计.docx

20xx年XXX市XXX镇XXX等村省以上投资（耕地开垦费）土地整治项目施工组织设计20xx年4月25H目录第一章施工总体概述2第一节施工组织总体设想2第二节工程概况及施工段划分3第二章主要分部的施工技术方案及控制4第一节施工前期准备工作4第二节关键施工技术、工艺及工程项目实施的重点、难点和解决方案5第三节土地平整工程施工7第四节农桥施工10第五节节制闸施工16第六节田间道施工24第七节机井施工28第八节清淤工程施工29第三章施工进度计划及工期保证措施30第3.1节施工进度计划30第3.2节工期保证措施30第四章安全生产、文明施工等计划及目标管理的措施36一、安全生产的计划及目标管理的措施36二、本工程施工中的主要危险源及控制措施38三、安全管理网络39四、文明施工的计划及目标管理的措施39第五章质量管理体系及保证措施40第5.1节质量承诺40第5.2节质量保证体系及保证方案、措施40第六章环境保护措施461、施工现场防尘462、混凝土搅拌设备排水管理463、施工现场污、雨水排放控制计划464、施工废物管理465、噪音控制47第七章资源配备47第7.1节施工机具设备配置47第7.2节劳动力配置48第7.2节工程原材料采购保证措施49第7.5节成品、半成品、中间产品的合格性抽检的保证措施50第7.6节质量保证措施50第一章施工总体概述第一节施工组织总体设想一、编制依据1、20xx年XXX市XXX镇XXX等村省以上投资（耕地开垦费）土地整治项目的施工招标文件、设计图纸；2、国家和国土、水利行业技术现行规范、规程和标准：渠道防渗工程技术规范水利水电工程测量规范XXX省水利工程施工质量检验评定标准水利水电工程施工质量检验与评定规程土方试验方法标准水利水电工程施工组织设计规范水工硅施工规范水工混凝土配合比设计规程水电水利工程模板施工规范硅酸盐水泥、普通硅酸盐水泥建筑工程施工质量验收统一规范建筑地面工程施工质量验收规范建筑地基处理技术规范水工混凝土外加剂技术规程混凝土结构工程施工质量验收规范3、现场踏勘情况等。第二节工程概况及施工段划分一、工程概况1、工程概况20xx年XXX市XXX镇XXX等村省以上投资（耕地开垦费）土地整治项目位于XXX镇XXX村、芦山村2个行政村境内。计划工期300日历天。主要工作内容：土地平整、深水机井、浅水机井、管道铺设、斗沟农沟、块石护坡、涵洞、桥梁、水泥混凝土道路、泥结碎石道路等工程。2、工程工期工程工期计划自开工之日起，于300个日历天内完成全部工程施工任务。3、气候、气象条件项目区地处暖温带，系暖温带半湿润季风气候，春夏秋冬四季分明。多年平均气温14.3o多年平均无霜期206天。多年平均降水量869mm,降水分布不均,变率较大，年内降水量的52.3-73.3%集中在6、7、8月份。多年平均蒸发量1043.3mmo项目区四季分明，光照充足，雨量适中。4、对外交通条件项目区内交通网络通达，道路纵横交错。二、方案针对性根据本工程所处地理位置、主要特点、地质条件及设计文件与招标文件的要求，本工程具有以下特点以及解决的措施。1、工期紧。本工程要求的工期为：300日历天内完成全部施工项目内容，因本工程施工范围广、项目多、要求高、工期紧，所以必须投入足够的劳动力和机械设备，以确保关键节点工期的需要，并根据实际工程进展情况加大投入，以确保整个工程的施工进度。2、施工区地下水丰富，地下水位高，部分建筑物基础坑槽开挖深度大、这就需要做好开挖支护、监测和施工期间的地下水的降水工作。同时回填的质量很关键，因为回填的质量直接影响施工质量，所以必须制定切实可行的基坑回填施工措施，严格按要求施工，以确保施工质量。3、环保、文明施工要求高。由于本工程地处乡村，环境保护及文明施工的要求很高。所以在施工的同时做好对周边环境绿化、农作物、果树林木等的保护工作。也同时做好对全体员工有关法律、法规的宣传和教育工作。四、施工段划分由于本工程施工项目多，施工工作量大，为便于组织施工和进行管理，将工程划分为四个施工段，每个施工段独立施工，各施工段为一个施工队，下辖各专业施工分队，每个施工分队又分为若干施工班组。施工段划分情况为：1、土地平整工程施工段：负责本标段土方工程的施工任务；2、沟涵工程施工段：负责本标段沟涵工程的施工任务；3、道路工程施工段：负责本标段道路工程的施工任务；4、桥梁工程施工段：负责本标段桥梁工程的施工任务。第二章主要分部的施工技术方案及控制第一节施工前期准备工作一、进场准备与相关单位联系进行料场选址，同时确定材料和施工机械设备的运输路线，如有必要先行确定便道、便桥位置，根据施工图纸和施工临时设施的需要确定用地和工程用地的范围，核实数量、绘出地界、设立标志，做好现场规划，按照施工平面的要求搭设工棚、仓库、料场，安装必要的供水、供电、通讯等设施，修筑临时道路和排水设施。为了保证施工设备的进场安全，必要时对原有的进场道路及桥涵能否承受此种重载进行必要的调查、验算，达不到要求的应加宽加固处理。二、机具材料的准备本次工程单位工程较多，工程量大而又分散，因而对机械设备和运输车辆的需要量大，所以必须对机械设备和运输车辆进行全面的维修保养，进场时保证各种机具设备拉得出、打得响，确保工程的正常施工。将根据现有装备情况和工程质量、进度的实际需求有计划的组织进场，需租赁的租赁，需购置的够置，充分保证施工的正常需要。三、技术准备前期组织有关人员对施工图纸和资料进行学习和自审，做到心中有数，若有疑问或发生差别错误时在技术交底图纸会审时提出，请设计部门、业主、牵头部门、监理综合解答。第二节关键施工技术、工艺及工程项目实施的重点、难点和解决方案本工程为多种类的综合性工程，测量控制工作和硅浇筑质量很关键，而硅浇筑的平面尺寸、高程控制和平整度是施工中的重点环节，应此在施工时，必须做好测量控制工作和碎浇筑时的模板处理工作，施工中要加以严格控制。，其次要加强施工计划的科学性，运用统筹法、网络技术、系统工程等新技术编制切实可行的实施性施工组织设计，选择最优施工方案，使本工程施工做到点段明确、轻重分明、施工计划可靠、资源配置得当，确保工程按计划完成。本工程主要关键施工技术的重点和难，点问题为测量放样工作，本次工程的测量放样的解决方案如下：一、测量概况本工程属平原区，纵横断面高差变化不大，但测量精度要求较高。测量先行是施工管理中的要求，测量工作的质量直接影响工程的质量，我公司在工程施工管理中，历来注重测量管理工作。除建立两级测量复核制度外，对本工程还将成立专职测量小组，以确保测量工作高效、优质。我司计划派遣两名优秀测量工程师，配备一台多功能全站仪，四台BJ2高精度水准仪（1台备用），全程监控跟踪测量，另外在机械综合施工队要求配备一名专职测量员，配合项目部测量工程师进行测量控制工作，其余各施工组要求有一名兼职测量员，配合测量工程师（如立前视、标示控制点等）跟进测量工作。二、测量工作程序开工前对业主和设计单位移交的导线点和水准点进行闭合复测，复测合格并经业主和监理工程师签认后方能施工。测点交接一测点复测一建立施工导线网，布水准控制点一局部放样三、控制系统的建立针对本标段的工程规模及特点，建立现场平面及高程控制系统，以便于施工全过程中进行测量的控制。1、平面控制系统采用导线测量方法建立一级导线平面控制系统，系统布设以甲方提供的控制点为导线起始方向，沿本标段工程外围采用测角精度为2秒，测距精度为2mm+2ppm测距仪或全站仪，布设一环形闭合导线并联测甲方提供的控制点。导线点的位置通视条件良好，间距5010OlIb并保护好定位桩。2、高程控制系统建立以导线点为基础，等级为四等的高程控制系统，采用高等级水准仪由甲方提供的水准点将标高引至各导线上。四、放线控制本标段的放线控制主要项目包括以下几方面：道路中线、配套建筑物各部位平面尺寸和高程及结构层面高程控制等。1、施工流程和方法建筑物工程根据导线、高程控制点放出中线，根据中线进行各部位的细部放样，一般采用极坐标法进行由轴线点或测站点放样细部轮廓点的测设，在不便于丈量距离的部位进行放样时，直采用短边前方交汇法，在已经精确测定了轴线的部位进行细部放样时，也可采用轴线交会法。渠路工程根据施工图每10米设置顶面标高控制点,在边线每隔10米设边桩,并标明基层和两层及各部位线面的标高，设立标志牌，联合面线控制的横坡及面层的高程。2、放线方法仪器采用全站仪，测量时照射二次读数取平均值为距离测量值(导线测量时须返方向测量作为校核)，二次读数较差不大于IOmm。小范围距离测量采用普通钢尺测距，主要技术要求项满足工程测量规范的规定。(1)采用坐标、全站仪测量法，测速快、准确的操作简便：能在超远距离内和不同标高位置直接进行施测，不用在施测过程中移动仪器，从而加快速度，缩短施工工期，保证精度。在本工程开工前，会同监理单化及业主对设汁单位提供的平面坐标及高程控制网进行闭合复测。根据已有的高级控制网，结合各施工段走向及需要,加密布置施工控制网，施工控制网各点之间应保持良好的通视状况,以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。(2)采用全站仪的后方交会专项功能，通过对两个已知点的观测，得出仪器点的坐标：采用全站仪的测量距离专项功能，在测临时站点到两已知观测点的距离时加测个角度，即测站点放在待定点上，在测距离的同时观测该点到两个已知控制点的夹角，这样也可以得出仪器点的坐标。施工控制网的测量成果为满足要求宜采用较高粗密度等级，平面控制网按一级导线网控制；高程控制网按四等水准测量控制。做好各施工控制点的保护工作，竖立明显的标牌，以防止损坏。根据施工控制网测放出中心线的位置，并进行各部位水准测量工作。控制桩采用双后视极度坐标测量的方法进行测放，测量精密度满足招标文件的有关技术要求，所有测量数据及成果报送监理审核签认方可使用。第三节土地平整工程施工土方平整：测量放样一修筑临时施工道路一土方挖运整平。平面控制测量首先、依据提供的图纸控制点和有关的参数要求，建立适合本工程的首级控制网，埋设不少于3个相互通视、位于建筑物范围以外而不易被破坏的永久性控制点。然后再根据精度要求采用单一导线和导线网测量的方法和相适应的精度要求，应用全站仪进行放测，把坐标引测到所埋设的控制点上。其次根据平面单位放线图，利用引测的坐标控制点，使用J2经纬仪、红外测距仪，辅以钢尺量距、测设出控制轴线。高程控制测量高程点的引测，在通视条件好，土质较为稳固的地方埋设6到8个水准控制点。然后根据提供的水准基点，利用闭合路线的水准观测法测2至3次，使每次的闭合差AW03n(n为测站数)。取每个水准控制点的平均值作为控制点的高程值。土地平整工程施工方法首先清除开挖工程区域内的全部树木、树桩、树根、杂草、垃圾、废硝以及监理工程师认为的其它有碍物。主体工程的施工场地清理，必须根据监理工程师的要求进行清理。尽最大的实际可能保护清理区域范围外的天然植被。清基用74kw推土机清基，清基厚度2030Cllb清堤表土用于结合填平附近坑塘洼地，其余土方就近摊平在弃土区。推土机、铲运机以循环线路作业，田块过角采用人工整理，田块的整理要结合道路及排水沟施工。根据当地地势，进行田块整理时，要考虑到用地的排水地势，使田块有一定的坡度，以利于农田
