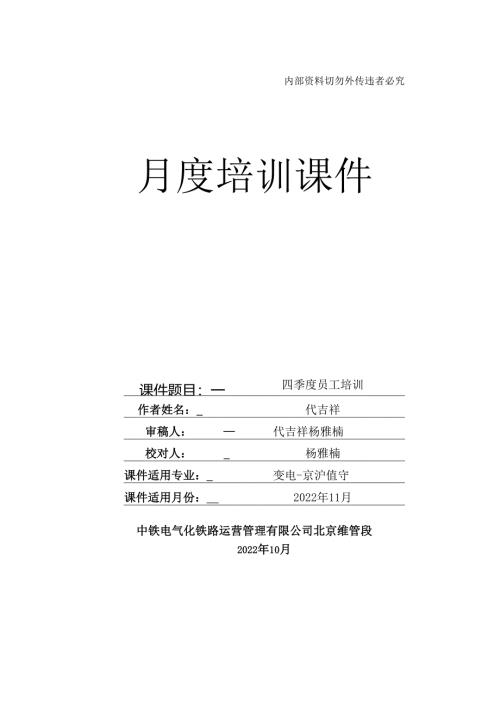

内部资料切勿外传违者必究月度培训课件课件题目：一四季度员工培训作者姓名：_代吉祥审稿人：代吉祥杨雅楠校对人：_杨雅楠课件适用专业：_变电-京沪值守课件适用月份：_2022年11月中铁电气化铁路运营管理有限公司北京维管段2022年10月知识点一变电所中充油充气设备概况及合格范围2（一）变电所充油、充气设备概况2（二）充油充气设备的合格范围4（三）题库11知识点二充油充气设备中油、气成分及作用。12（一）充油设备中油的成分及作用12（二）充气设备中气的成分及作用13（三）题库13知识点三高压设备带电作业。14（一）带电作业按作业方式14（二）命令程序14（三）安全距离15（四）绝缘工具15（五）安全规定16（六）题库16四实作演练评分表17五抢修演练评分表20参考文献21知识点一变电所中充油充气设备概况及合格范围(一)变电所充油、充气设备概况京沪线牵引变电所充油设备包括：牵引变压器、电压互感器、调压器。充气设备包括：六氟化硫断路器1.牵引变压器设备概况(1)牵引变压器的工作原理及作用：变压器是一种按电磁感应原理工作的电器设备。是将电压从高压变为低压，把发电厂输送的IlOkV(220kv)高压通过降压线圈变为适合电力机车运行的27.5kv电压。(2)牵引变压器由哪些主要部件组成？各部件的作用是什么？牵引变压器是油浸式变压器，它主要是由铁芯、线圈、油箱、套管、油枕、防爆管、净油器、散热器、呼吸器、温度计、瓦斯继电器等组成。1）铁芯：是变压器最基本的组成部分之一，它由硅钢片叠装而成，变压器的一、二次线圈都绕在铁芯上。2）线圈：用铜线或铝线绕成圆筒形的多层线圈，有一次侧线圈和二次侧线圈，都绕在铁芯上，导线外边用纸或沙包绝缘。3）油箱：是变压器的外壳，内部充满变压器油，使铁芯与线圈浸在变压器油内。变压器油的作用是绝缘与散热。4）绝缘套管：变压器各侧引线必须使用绝缘套管，为了线圈的引出线从油箱内引到油箱外，使带电的引线穿过油箱时与接地的油箱绝缘。绝缘套管作用是绝缘和支持。5）油枕：变压器油因温度的变化会发生热胀冷缩的现象，油面也会由于温度的变化而发生上升和下降。油枕的作用就是储油和补油，使油箱内保证充满油，同时油枕缩小了变压器与空气的接触面，减少油的劣化速度。油枕侧面的油位计还可以监视油的变化6）呼吸器：油枕内空气随变压器油的体积膨胀或缩小，排除或吸入的空气都经过呼吸器。呼吸器内装有干燥剂（硅胶）来吸收空气中的水分，过滤空气，从而保持油的清洁。7）压力释放装置：装于变压器顶盖上。变压器内部故障时，油箱内温度升高，产生大量气体，压力也增大，油和气体便冲开弹簧压力喷出，防止变压器油箱爆炸或变形。8）散热器：当变压器上层油温和下层油温产生温差时，通过散热器形成油的对流，经散热器冷却后流回油箱以降低变压器温度。为提高冷却效果可采用风冷、强迫油循环风冷、强迫油循环水冷等措施。9）瓦斯继电器：装在油箱与油枕的连接管上。当变压器内部严重故障时，接通跳闸回路，当变压器内部不严重故障时，接通信号回路。瓦斯保护是变压器内部故障的主保护。10）温度计：用来测量油箱内上层油温，监视变压器是否正常运行。2 .电压互感器概况京沪线牵引变电所电压互感器根据电压等级可分为：IlOKV电压互感器（充油式）、27.5KV电压互感器（环氧树脂浇筑式）。（1）电压互感器的作用：将大电压变为标准低电压的互感器叫电压互感器。其作用是把高压降为低压，供给保护与测量使用，这样既缩小了仪表与继电器的体积，又扩大了量程。（2）电压互感器的工作原理：电压互感器实际是一个降压变压器，只不过容量很小，工作状态接近于变压器空载状态。电压互感器的工作原理与变压器基本相同。3 .六氟化硫（3居）断路器概况（1）高压断路器的作用高压断路器在规定的使用条件下，不仅可以切断与闭合高压电路的空载电流和负荷电流，而且当系统发生故障时，它和保护装置、自动装置相配合，迅速地切断故障电流，以减少停电范围，防止事故扩大，保证系统的安全运行。（2）S居断路器的特点对断路器采用风作绝缘介质或灭弧介质，是利用其简单的灭弧结构达到很大的开断能力，电弧在风中燃烧时电弧电压特别低，燃弧时间也短。所以，风断路器的绝缘和灭弧能力在很大程度上决定于"$气体的密度和纯度，所以对对气体的监测就十分重要。（二）充油充气设备的合格范围1、牵引变压器、调压器（充油设备）（1）变压器油作用及相关知识1）变压器油的作用是绝缘和冷却。绝缘：保持变压器绕组中各线圈零件的电气分离冷却：把变压器中铁芯与绕组中发出的热量通过油的循环流动传出去，从而达到冷却的目的。为防止变压器油的老化，必须采取措施防止油受潮，减少与空气的接触。2）变压器油的分类按凝固点划分可分为：10号、25号、45号。京沪线牵引变电所所用变压器油油号为：25号：25#油指变压器油的凝固点是零下25摄氏度。3）变压器冷却方式变压器的冷却方式有自然冷却（ONAN）、风吹冷却（ONAF）、强迫循环水冷却、强迫油循环导向风吹冷却。京沪线牵引变电所变压器冷却方式采用：油浸自冷（ONAN）,其冷却原理为：运行中的铁芯与绕组产生的热量使油温升高，温度高的油密度较小上升进入散热片，油在散热片内温度降低密度增加，在散热片内下降重新进入油箱，铁芯与绕组的热量通过油的自然循环散发出去。（2）变压器合格范围（充油设备）D温度计（油温表）构成及温度合格范围油温表由温包、导管和压力计组成。将温包插入箱盖上注有油的安装座中，使油的温度能均匀的传到温包，温包中的气体随着温度的变化而涨缩，产生压力，使压力计指针转动，指示温度。油温计、连接管、温包、安装座运行中的油浸自冷、风冷式变压器，其上层油温不应超过85；风冷式变压器当上层油温超过55。C时应启动风扇。当变压器油温超过规定值时，值班人员要检查原因，采取降温措施降低油温，一般应进行下列工作：一、检查变压器负荷和温度，并与正常情况下的油温核对。二、核对油温表。检查变压器冷却装置及通风情况。温度计指示的温度是变压器上层油温，在70摄氏度时发”主变过热”信号，冷却风扇在55摄氏度时启动，在45摄氏度时停转。温度计结构2）储油柜（油枕）构成及油量合格范围胶囊式储油柜，利用尼龙胶囊，将变压器油与大气隔离，有效地防止变压器油的氧化，避免大气中的水份进入变压器油，可保持变压器油绝缘性能良好，确保变压器长期安全可靠运行。胶囊式储油柜油位计敞开式油枕通常使用玻璃管式的油位计，玻璃管旁边标有刻度，油柜上标着相对应的温度。敞开式储油柜京沪线牵引变电所内牵引变压器均采用胶囊式储油柜、调压器采用敞开式储油柜。牵引变压器油位计油两个限界值一个为最低值“MIN0一个为最高值“MAX10”,油位计上“-303+203+40。”分别是指在环境温度-30、+20,+40时的正常油位线。巡视应结合环境温度及变压器运行情况根据指示温度判别油位指示是否正常。3）瓦斯继电器合格范围瓦斯继电器、取气盒内应无气体，瓦斯继电器及取气盒内油色应透明（淡黄色），无悬浮物、沉淀物及机械杂质。瓦斯保护是变压器油箱内部故障和油面降低的主保护。其中重瓦斯保护动作于跳闸，轻瓦斯保护作用于信号开口杯瓦斯继电器取气盒4）其他部件合格范围变压器正常运行时应为连续均匀的嗡嗡声。变压器各连接部件及本体应无渗漏油。变压器高低压套管无破损、无放电变压器压力释放阀无喷油变压器无异味变压器本体各保护元件无动作等。（3）电压互感器合格范围（充油设备）1）电压互感器（PT）将高电压按比例转换为低电压二次侧电压为100V2）电压互感器内金属膨胀器实际是一个弹性元件，当互感器内变压器油的体积因温度变化而变化时，金属膨胀器主体容量发生相应的变化，起到体积补偿作用。左图为金属膨胀器3）电压互感器油位指示刻度分别为“-30、0、30、60”指示刻度均为在环境温度为“-30、（TC、30,60”时的油位指示。巡视时结合环境温度检查指示油位是否符合要求。4）其他部件合格范围电压互感器正常运行时应无异音异味。电压互感器各连接部件及本体应无渗漏油。电压互感器套管无破损、无放电。电压互感器二次接地良好。电压互感器二次电压正常等。（4）六氟化硫断路器（S瑞）合格范围（充油设备）D六氟化硫开关的灭弧原理六氟化硫断路器的灭弧室内充有SF6气体，在断路器跳闸时，动静触头刚分离，触头之间产生电弧，随着动触头向外运动，使电弧拉长，在此运动的同时，压气筒内的压气活塞向前压紧，将储气筒内的SF6气体高速向外喷出，吹熄电弧。2） SF6断路器主体由导电系统、传动系统、灭弧机构三部分组成3） SF6断路器气体通过密度继电器（压力表）进行监测。SF6断路器额定气体压力为0.5Mpao巡视时要重点检查：气压表应显示正常，且与日常比较压力无变化，机构箱SF6气体压力告警灯（黄色）不亮。4）气体泄漏当SF6气体发生泄漏，其密度低于0.45MPa时，补气压力报警继电器动作，接通机构箱中补气压力信号灯，并向控制室发出报警信号。当SF6气体密度低于0.43MPa时，密度继电器动作，切断分、合闸回路，断路器不能进行分、合闸操作。此时应采取措施防止误分、合造成事故。SF6断路器爆炸后，应将爆炸断路器与电源可靠隔离、且采取必要的安全措施后，戴防毒面罩，才可靠近设备进行检查、处理。（三）题库L填空题（1）当呼吸器内变色硅胶有不足（2/5）为蓝色时应及时更换。（2）牵引变压器的主要作用是变压和（变相）（3）变压器的呼吸器内装干燥剂，其下端有一个油封装置，其作用是防止（空气）进人。（4）瓦斯继电器是变压器的一种内部故障保护装置，其中气体容积达到一定值时，（轻瓦斯）动作。5 5）SF6断路器主体由导电系统、传动系统、（灭弧机构）三部分组成（6）当SF6断路器主体压力低于（0.45）MPa时，压力一段动作，发报警信号。当SF6断路器主体压力低于（0.43）MPa时，压力二段动作，发断路器跳闸信号。（7）运行中的变压器油表的油位应处在（0）状态。（8）运行中检查变压器油，主要是检查（油色）、（油位）、（油温）及有无（漏油）现象。6 .选择题:（1）重瓦斯的是按（C）进行整定的。A.电流值B.气体容积C.油气流速D.电压差（2）变压器上层油温要比中下层油温（B）。A.低B.高C.不变D.不一定（3）变压器绕组最高温度为（八）oA.105B.95C.75D.80（4）变压器油在变压器内的作用为（八）。A.绝缘冷却B.灭弧C.防潮D.隔离空气（5）变压器注油时应使油位上升至与（八）相应的位置。A.环境温度B.油温C.绕组温度D.铁芯温度（6）运行中电压互感器发出臭味并冒烟应（D）。A.注意通风B.监视运行C.放油D.停止运行7 .判断题：（1）电压互感器的工作原理与变压器基本相同，只不过容量很小，X作状态接近于变压器的空载情况。（J）（2）变压器的温度指示器指示的是变压器绕组的温度。（义）（3）变压器温升指的是变压器周围的环境温度。（义）（4）变压器额定负荷时强油风冷装置全部停止运行，此时其上层油温不超过75长时间运行。（X）（5）变压器油枕的油位线应标示出一30、+20、十40o（）3 ,简答题：
