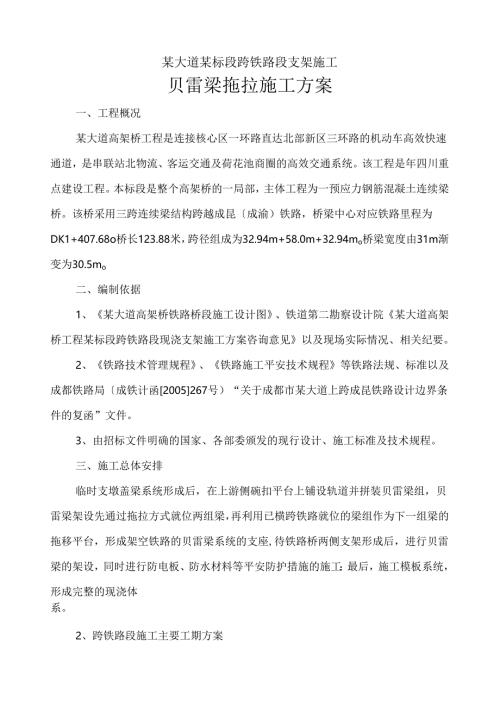

某大道某标段跨铁路段支架施工贝雷梁拖拉施工方案一、工程概况某大道高架桥工程是连接核心区一环路直达北部新区三环路的机动车高效快速通道，是串联站北物流、客运交通及荷花池商圈的高效交通系统。该工程是年四川重点建设工程。本标段是整个高架桥的一局部，主体工程为一预应力钢筋混凝土连续梁桥。该桥采用三跨连续梁结构跨越成昆成渝）铁路，桥梁中心对应铁路里程为DK1+407.68o桥长123.88米，跨径组成为32.94m+58.0m+32.94mo桥梁宽度由31m渐变为30.5mo二、编制依据1、某大道高架桥铁路桥段施工设计图、铁道第二勘察设计院某大道高架桥工程某标段跨铁路段现浇支架施工方案咨询意见以及现场实际情况、相关纪要。2、铁路技术管理规程、铁路施工平安技术规程等铁路法规、标准以及成都铁路局成铁计函2005267号）“关于成都市某大道上跨成昆铁路设计边界条件的复函”文件。3、由招标文件明确的国家、各部委颁发的现行设计、施工标准及技术规程。三、施工总体安排临时支墩盖梁系统形成后，在上游侧碗扣平台上铺设轨道并拼装贝雷梁组，贝雷梁架设先通过拖拉方式就位两组梁，再利用已横跨铁路就位的梁组作为下一组梁的拖移平台，形成架空铁路的贝雷梁系统的支座,待铁路桥两侧支架形成后，进行贝雷梁的架设，同时进行防电板、防水材料等平安防护措施的施工；最后，施工模板系统，形成完整的现浇体系。2、跨铁路段施工主要工期方案根据进度安排，主要工序工期方案为：年10月19日至10月30日（12个工作日：临时支墩挖孔桩及明挖根底施工；年10月31日至11月5日（6个工作日）：临时支墩施工；年11月6日至11月10日（5个工作日）：临时支墩盖梁施工；年11月10日至11月14日5个工作日：万能杆件及碗扣支架搭设施工；年11月15日至11月24日10个工作日：贝雷梁拖拉、安装施工；年11月24日至年11月30日：跨铁路段支架搭设及底模系统施工；年12月1日至年12月31日：跨铁路段梁体施工完毕。年1月1日至2月8日；跨铁路段支架系统撤除。3、跨铁路段支架贝雷梁系统主要新增材料方案序号材料名称单位单重kg数量总重t备注1贝雷片片2701560421.2共130,每根12片2加强弦杆根802600208上、下加强弦杆：130X2X103弦杆螺栓个2520010.4130×10×46销子个3520015.6130*(12-1)*2+130*(10-1)*2以上合计t657.37支撑架套334其中标准式100个；眼距0.22m共130个；眼距0.35m共104个。10摇滚个1011平滚个14四、跨铁路线段施工的平安保证跨铁路段及靠近铁路段的施工存在着较大的平安隐患，是本工程的控制重点和难点。施工中，只有以下要求或保证措施到位、落实后，才可进行下一步作业。1、平安保证措施本工程施工的平安保证关键在于铁路防护系统以及贝雷梁拖拉就位的施工。因该支架以较小距离跨越接触网线，存在较大平安隐患，施工中，严格采用各项平安措施保证施工平安。1）接触网承力索绝缘因施工距接触网承力索太近，为保证施工平安，采用绝缘套管将承力索套裹，使其无裸露的导电局部。12）接地装置按铁路技术管理规程第144条“在接触网支柱及距离接触网带电范围500Omm范围内的金属结构物必须接地一”的规定，贝雷梁从开始架设到最后撤除整个施工过程都必须设置接地装置，接地电阻必须小于4Q,具体要求如下：a、支墩系统、贝雷梁与接地装置可靠连接。b、接地线有足够的机械强度，应用电焊联接。c、接地线有足够埋深，接地体顶端应在地面以下2.8m。d、接地装置安装完毕后应实测电阻值，并在使用过程中加强检测。e、为保证接地电阻小于4Q,在埋设接地体时，坑内放置一些食盐水、木炭等，以降低土壤电阻系数。13）防电、防水及防施工杂物措施：a、贝雷梁支架的底部用防电板封闭。b、在贝雷梁上下弦杆各铺满木板进行封闭，双层防护，防止物体下落。在木板上再铺设防水材料，使整个区域内无缝隙，不漏水；混凝土用专用养护液进行养护。C、在外侧贝雷梁的顺桥向两侧设立钢管栏杆并设置防电板。d、桥上、站内24小时设立平安防护员。e、加强操作人员的职业道德、操作技能与平安意识的教育。2、平安管理体系为确保施工过程平安可靠，工程部成立由工程部经理亲自挂帅的平安管理小组，将平安责任落实到每一位员工头上，实行逐级负责制和平安生产责任制。3、平安管理制度确立了完整的平安管理体系之后，工程部将结合自身实践，组织全体员工深入学习路局、集团公司以及有关平安生产的文件、规章，制定一系列符合实际、行之有效的平安管理制度：定期组织全体职工和民工进行平安技能培训和平安技能大赛，以提高职工和民工的平安技能素质。实行班前平安讲话制，并作好记录，进行不定期检查。组长：工程经理安全管理体1成员：平安工程师、工程副经理、技术主管JT各分组组长：各工班班长驻田络员、防护员以及其它关铺工作环节，"必须持证上岗。无论是支架施工，梁丽觉:J就娜罅廉察员d防护人员，与车站保持密切联系，杜绝因施工而影响行车。建立严格的奖惩制度，责任落实到每一位员工头上，提高全员的平安防护意识。每一道工序作业必须有充分的平安考虑；每一分部工程在施工前必须平安技术交底；平安隐患大的分部工程，其施工组织方案必须报建设方、监理方以及路局、集团公司审批。在进行跨铁路段施工前，与相关设备管理部门签定平安协议前方可实施该方案，施工中严格执行铁办2005133号关于印发铁路营业线路施工及平安管理方法的通知文件精神。根据以上平安管理制度，工程部制定详细的实施细那么，让每一个员工都有清晰的认识，使每一道工序都有一个明确的规定，整个工程工程的平安防护工作切切实实地落到实处。第二局部施工方法一、根底施工为减小跨越铁路的贝雷梁支架跨径，根据实际地形，在铁路桥上游侧涵洞底及路面上设置一排、铁路桥下游侧河道内增设一排钢筋混凝土临时支墩。上游根底施工时，需改移人行道，撤除涵洞盖板两片。临时支墩根底采用直径1.5m的钢筋混凝土挖孔桩根底，上游6根，下游侧孔桩6根。涵洞盖板撤除与恢复上游侧挖孔桩施工前，先撤除铁路围墙障碍，并将施工区与人行道打围隔离，之后将支墩位置处的铁路涵洞盖板2片揭开，再进行孔桩开挖。因场地限制，盖板涵撤除采用千斤顶和葫芦牵引进行拆移，先人工凿除顶面50Cnl厚垫层，同时，在盖板下用枕木堆成两个平台，作为千斤顶操作支点；顶起盖板后，通过简易门架用葫芦将盖板提升、平移至涵洞帽石侧，完成临时撤除。待施工结束后，用葫芦提升、下落至原位置,恢复盖板涵。河道排水处理根底开挖前，先在孔桩间的空隙间埋入“400排水管，然后将涵洞上游入口用麻袋、粘土回填密实，使水流全部从排水管内流出，满足桩基同时开挖的地表水引流需要。降水井施工铁路桥上、下游河岸上各布置2个降水井，井深32.5米。挖孔桩施工桩基开挖前，先破除桩基位置处的河道浆砌或混凝土铺砌。对于上游侧桩根底，须先去除桩位附近的淤泥。孔内开挖采用人工浅挖快护交替作业，用短柄的铲、镐等工具作业。挖孔过程中要经常检查桩孔的偏差,桩身的净空尺寸是否符合设计要求。考虑到桩基位置特殊，为保证施工对铁路桥根底和施工平安，护壁采用C30钢筋混凝土护壁，护壁混凝土上口厚25cm,下口15cm,节高度控制在1米以内，距铁路桥根底较近的桩基取O.5m。护壁钢筋采用巾10钢筋，横向钢筋环间距0.15m,竖向筋间距0.2m。浇筑碎时要加强振捣，确保税与孔壁间联结密实。为满足施工进度及保证施工平安，在护壁混凝土中加早强剂。护壁模型采用3mm厚钢模板制作，由两个半圆组成，上口直径1.5m,下口直径1.7m,模板内侧设4环加劲肋。出渣采用绞车起吊，吊桶用软质材料制作，提升到河床面（地面的弃渣不能随意乱倒，应统一堆放，堆放地点应距井口2.Om以外，之后,再运至河岸地面上统一处理。杜绝乱倒。井孔挖到设计深度后，清理井底，做到无松楂、软土、杂物等。人工挖孔施工平安考前须知a）挖孔时，应注意施工平安，挖孔工人必须配有平安绳、平安帽。提取土渣的吊桶、吊钩、吊绳等工具必须经常检查。b）桩孔中应安装分节的钢筋梯，供施工人员上下。操作人员必须佩带平安帽。C）防止井内空气稀薄或存在其它有害气体对工人造成伤害。d）井孔中用电灯照明，用36伏平安低压电。因井孔中潮湿，要用防水的橡胶皮电缆和防水灯头。e）及时进行碎护壁支护，并确保灌筑碎质量。f）与河道部门保持联系，提前作好河道涨水的平安准备。钢筋笼施工桩身钢筋笼加工制作完毕后，采用吊车辅助进行安装。为了保证钢筋笼的保护层厚度，在钢筋笼的四周每隔2.Om错开焊上一些定位钢筋；为防止在吊装时变形，钢筋笼中间每道加劲箍筋内加十字撑杆；钢筋笼的位置要加以控制，桩孔底以十字线检查，孔口由护桩拉线检查。对于局部因孔口障碍不便于进行钢筋笼施工的孔桩,采用浇注型钢骨架的形式保证桩基承载力。桩基混凝土的浇筑桩身采用C30商品泵送混凝土，都采用通过上游侧的混凝土罐车并接输送泵管的方式进行浇注。二、钢筋混凝土临时支墩系统1、墩身采用钢筋混凝土墩身，墩身直径1.2m,墩高12m7.2m°采用外租模板进行混凝土浇注。墩顶高程为514.25m。2、盖梁盖梁起到既连接各支墩，加强墩身整体性，又提供贝雷梁支座的作用。盖梁高1.5m,宽1.4m,长37米，考虑到自制吊架的设置，盖梁左、右端头距线路中心分别为19米和18米。梁身采用型钢骨架混凝土形式骨架布置见附图，为配合梁体拖拉施工，盖梁施工前应施工好以下预埋件：m临时吊架根底预埋件因吊架采用万能杆件搭设，需将万能杆件根底处盖梁断面加宽为3米宽断面。在线路左侧距线路中心18和20米处，沿线路方向各预埋一根横穿盖梁的30工字钢，工字钢长3米，埋设深度0.3m,工字钢底部与盖梁内的型钢焊接，后期的万能杆件四个脚点通过与其焊接，牢固固定在盖梁上。2）葫芦支架根底预埋件在线路左侧距线路中心16和13米处，各埋设间距lm,30cm×30cm厚ICin的三块钢板，后期的葫芦支架脚点通过与其焊接，牢固固定在盖梁上。13）防落梁预埋件在盖梁的右侧端头距边沿0.3m处，各预埋外露Im高的48普通钢管4根，形成防落梁挡件。4）贝雷梁支座预埋件在盖梁顶中心连线上，预埋一对全长36米的18#工字钢作为贝雷梁支座，改善该处受力，该支座也是以后贝雷梁架设过程中的横移轨道。工字钢顶面高程为515.8m,高出临时盖梁顶面0.05mo在梁体全部施工完毕，架空铁路的贝雷梁系统撤除完毕后，钢筋混凝土临时支墩系统采用人工进行撤除。三、贝雷梁支架系统贝雷梁采用加强型，上、下弦都增设加强弦杆。梁高1.7m,净跨33m,总长36米。箱梁底按照0.22m、翼缘板处按0.35m、桥面外侧按0.45m布置贝雷梁。为加强整体性，相邻两根梁每个节段处端头用支撑架进行横向连接。间距O.45m以及0.35m的贝雷梁组每5根连成一组，间距0.22m的每8根连成一组。全桥共计20组梁，其中间距022m的为10组，间距0.35m的共8组，间距0.45m的共2组。除间距0.45m的采用标准支撑架连接外，其余采用自制支撑架加强横向连
