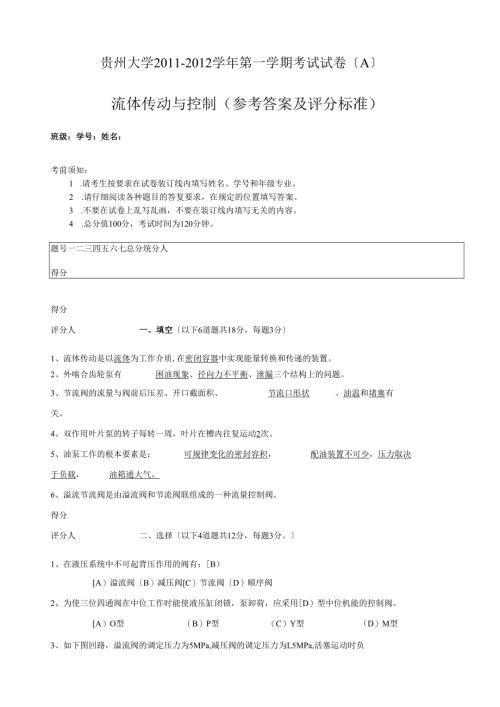

贵州大学2011-2012学年第一学期考试试卷A流体传动与控制（参考答案及评分标准）班级：学号：姓名：考前须知：1 .请考生按要求在试卷装订线内填写姓名、学号和年级专业。2 .请仔细阅读各种题目的答复要求，在规定的位置填写答案。3 .不要在试卷上乱写乱画，不要在装订线内填写无关的内容。4 .总分值100分，考试时间为120分钟。题号一二三四五六七总分统分人得分得分评分人一、填空以下6道题共18分，每题3分1、流体传动是以流体为工作介质,在密闭容器中实现能量转换和传递的装置。2、外啮合齿轮泵有困油现象、径向力不平衡、泄漏三个结构上的问题。3、节流阀的流量与阀前后压差、开口截面积、节流口形状、油温和堵塞有关。4、双作用叶片泵的转子每转一周，叶片在槽内往复运动2次。5、油泵工作的根本要素是：可规律变化的密封容积，配油装置不可少，压力取决于负载，油箱通大气。6、溢流节流阀是由溢流阀和节流阀联组成的一种流量控制阀。得分评分人二、选择以下4道题共12分，每题3分。1、在液压系统中不可起背压作用的阀有：B）A）溢流阀B）减压阀C）节流阀D）顺序阀2、为使三位四通阀在中位工作时能使液压缸闭锁，泵卸荷，应采用D）型中位机能的控制阀。A）O型（B）P型（C）Y型（D）M型3、如下图回路，溢流阀的调定压力为5MPa,减压阀的调定压力为L5MPa,活塞运动时负载为IMPa。那么活塞在碰到死挡铁后A、B处的压力对应分别为A)。（八）1.5MPa，5MPa(C)5MPa，5MPa4、以下哪一项组合两个都是变量泵D)（八）齿轮泵、轴向柱塞泵(B)双作用叶片泵、轴向柱塞泵(C)、轮泵、单作用叶片泵(D),单作用叶片泵、轴向柱塞泵得分评分人三、判别(以下6道题共12分，每题2分。)1、液压系统的压力是由溢流阀的调定值决定的。X)2、气动系统的流量控制也是靠调节通流面积来实现的。V3、单杆活塞式液压缸作差动连接时，实际起有效作用的是活塞杆的横截面积。V)4、减压阀的作用是限定系统压力，保证系统平安。X)5、电液换向阀中先导阀的中位机能可以任意选择。X)6、外控顺序阀可作卸荷阀用。V)得分评分人四、问答(以下2道题共12分，每题6分。)1、什么是齿轮泵的困油现象？产生困油现象有何危害？如何消除？3个要点，每一点2分)答：原因：因齿轮连续传动要求重合度£1,当两对轮齿同时啮合时，局部油液锁闭其中，产生了困油现象。危害：当困油区由小变大时，产生局部真空，易形成气蚀；困油区由大变小时，产生局部高压，使泵的径向液压力不平衡危害加剧。措施：开卸荷槽，并要求当困油区由小变大时，卸荷槽与吸油腔相通；困油区由大变小时与压油腔相通；且任何时候保证吸压油腔不通。2、试分析溢流阀、顺序阀、减压阀在原理上、结构上有何异同。三个元件，每个2分）溢流阀顺序阀减压阀先导阀泄油方式内泄内泄式、外泄式压力很低时内泄，多数情况外泄外泄常态阀口常闭阀口常闭阀口常开工作状态进、出油口相通，进油口压力为调整压力进、出油口相通，进油口压力允许随负载的增加而进一步增加。进油口压力低于出油口压力，出油口压力稳定在调定值上。连接方式并联于系统实现顺序动作时串联；作卸荷阀用时并联。一般串联于系统出油口情况一般直接接回油箱与负载油路相连与减压回路相连功用定压溢流或平安保护不控制系统的压力，只利用系统的压力变化来控制油路的通断。减压或稳压得分评分人五、计算（以下1道题，共10分。）三个液压缸串联连接，液压缸的活塞直径均为100mm,活塞杆直径均为65mm,液压泵的供油流量qp=25Lmin,供油压力PP=IOMpa,如果三个液压缸所承受的负载F均相同，求：1 .负载F的值。2 .三个液压缸正向前进时的运动速度各为多少？=3F那么F=26.12KN；i=q/AiV2=q2A1=ViA2A=m/sV3F3Al=V2A2A1=3m/s得分评分人2分）六、分析（以下4道题共36分，第3题每题8分，第5题12分。）1、如图是什么回路？各元件名称是什么？工作过程如何？每问定量泵压力继电器lL溢流阀答：1）保压卸荷回路。元件名称如图。13）工作过程：油泵向系统供油后，由蓄能器保压，当压力到达压力继电器的调定压力后，其发信号给电磁阀，系统通过溢流阀卸荷。2、结合旁路节流调速回路的速度一负载特性曲线，试说明其为何适用于重载高速的工作场合。共3个要点，每一点2分）ATl<At2<At3答：速度刚度=-ltg=ARm（Qo-Av）12）由特性曲线可知:A=C,R增加,tg减小,T增加；R=C,A增加,V减小，tg。增加，T减小；适当提高R,降低m,Q。等均可使T增大。3）结论：所以旁路节流调速回路适用于重载高速场合。3、两液压缸A和B,试画出用顺序阀实现A进B进A退B退的工作循环的回路。4、图示为一顺序动作控制回路，可实现“快进一一工进一二工进一快退一停止”顺序动作。填写电磁铁动作顺序表；指出系统中包含的根本回路?分析油路流通原理。O1分）铁动京AIDT2DT3DT4DT快进+-+-一工进+-二工进+-+快退-+-停止-电磁铁动作顺序表每个电磁铁动作正确系统中包含的根本回路4个根本回路，每个1分）：回油路节流调速回路、调压稳压）回路、换向回路、速度换接回路。油路流通原理元件序号如图）快进：05-1左一6一1左一2左一O一工进：O-5-1左一6一1左一2中一34）一O二工进：051左一6一1左一2右一3一0快退：051右一6一1右一2左一0停止：0570贵州大学2011-2012学年第一学期考试试卷B流体传动与控制（参考答案及评分标准）班级：学号：姓名：考前须知：1 .请考生按要求在试卷装订线内填写姓名、学号和年级专业。2 .请仔细阅读各种题目的答复要求，在规定的位置填写答案。3 .不要在试卷上乱写乱画，不要在装订线内填写无关的内容。4.总分值100分，考试时间为120分钟。题号二三四五六七总分统分人得分得分评分人一、填空以下6道题共18分，每题3分1、溢流阀的调定压力指的是进口压力,而减压阀调定的是出口压力。2、外啮合齿轮泵有困油现象、径向力不平衡、泄漏三个结构上的问题。3、影响节流阀流量稳定性的主要原因是阀口前后压差、油温、堵塞。4、电液换向阀主要由电磁换向阀阀和液控换向阀组合而成。5、压力阀的共同特点是利用测控压力和弹簧力相平衡的原理来工作。6、溢流节流阀是由溢流阀和节流阀互联组成的一种流量控制阀。得分评分人二、选择以下4道题共12分，每题3分。）1、在液压系统中不可起背压作用的阀有：B）A)溢流阀B)减压阀C)节流阀D)顺序阀2、减压阀的进口压力大于调整压力并继续增大，其阀芯开口是B)（八）、增大(B)、减小(C)、不变(D)、全开3、溢流阀与减压阀的区别是除以下哪一项外C)（八）、前者阀芯由进油口压力控制，后者由出油口压力控制(B)、前者无外接泄油口，后者泄油口外接油箱(0前者调压弹簧较软，后者那么较硬(D)、前者阀口常闭，后者阀口常开4、以下哪一项组合两个都是变量泵D（八）齿轮泵、轴向柱塞泵(B)双作用叶片泵、轴向柱塞泵(C)、齿轮泵、单作用叶片泵(D),单作用叶片泵、轴向柱塞泵得分评分人三、判别(以下6道题共12分，每题2分。)1、通过节流阀的流量只取决于阀的开度和阀前后的压力差。X)2、液压与气压传动是以流体的压力能来传递动力的。V)3、单杆活塞式液压缸作差动连接时，实际起有效作用的是活塞杆的横截面积。V)4、绝热状态是指气体在状态变化时不与外界发生热交换。V5、薄壁小孔比细长小孔更适合作节流孔。V)6、外控顺序阀可作卸荷阀用。V)四、问答(以下2道题共12分，每题6分。)平分人1、简述液气压传动中，能源装置的根本工作要素。答：可规律变化的密封容积、配流装置不可少、压力取决于负载排气阀压力大小取决于排气口压力的大小)、油箱吸气口)通大气。2、试分析溢流阀、顺序阀、减压阀在原理上、结构上有何异同。溢流阀顺序阀减压阀先导阀泄油方式内泄内泄式、外泄式压力很低时内泄，多数情况外泄外泄常态阀口常闭阀口常闭阀口常开工作状态进、出油口相通，进油口压力为调整压力进、出油口相通，进油口压力允许随负载的增加而进一步增加。进油口压力低于出油口压力，出油口压力稳定在调定值上。连接方式并联于系统实现顺序动作时串联；作卸荷阀用时并联。一般串联于系统出油口情况一般直接接回油箱与负载油路相连与减压回路相连功用定压溢流或平安保护不控制系统的压力，只利用系统的压力变化来控制油路的通断。减压或稳压得分评分人五、计算（以下1道题，共10分。）在图示回路中，活塞运动时的负载,活塞面积A=15X1O%12,溢流阀调整值为Pp,两个减压阀的调整值分别为PJI和Pj2=2Mpa,如油液流过减压阀及管路时的损失可忽略不计，试确定活塞在运动时和停在终点端位时，A、B、C三点的压力值。两个状态，每个5分解：运动时：Pc=1.2KN/（15×10-4m2Mpa,PCVPJ2Pa=PC=MPaPa<P111Pb=PA=Mpa停止时：Pb=Pp,YPjiVPb'Pa=PJl=MPa,*Pj2Pa*Pc=Pj2=2Mpa得分评分人六、分析（以下5道题共36分，第4题每题6分，第5题12分。）1、如图是什么回路？各元件名称是什么？工作过程如何？每问2分）答：1）图示为外控制顺序阀卸荷回路或双泵供油增速同路）各元件名称:1、低压大流量定量泵Jj2、高压小流量定量泵3、单向阀4、溢流阀5、外控顺序阀工作过程:当负载压力较低时，双泵同时供油，执行元件获及快速运动轻载）。当负载压力较高时，外控顺序阀5翻开，泵卸载，泵2单独供油，执行元件获得慢速运动，进行工作进给重载）。2、结合旁路节流调速回路的速度一负载特性曲线，试说明其为何适用于重载高速的工作场合。共3个要点，每一点2分）答：速度刚度=-ltg=ARm（Q0-Av）12）由特性曲线可知:A=C,R增加，tg减小，T增加；R=C,A增加,V减小，tg增加，T减小；适当提高R,降低叫Q。等均可使T增大。3）结论：所以旁路节流调速回路适用于重载高速场合。3、图示两个结构相同且串联着的液压缸。设无
