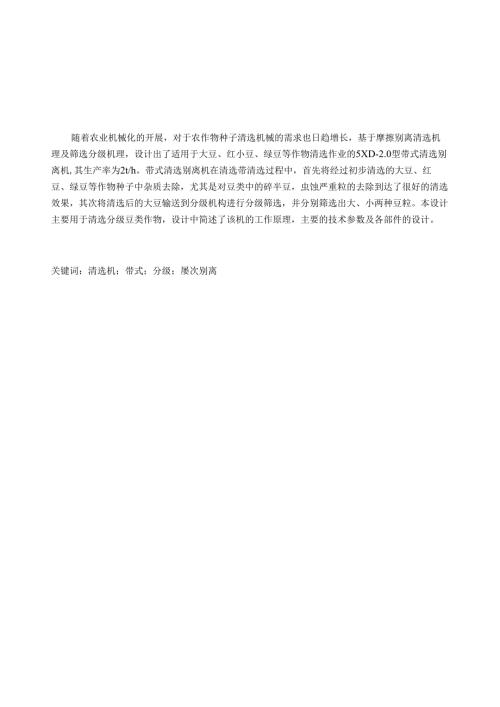

随着农业机械化的开展，对于农作物种子清选机械的需求也日趋增长，基于摩擦别离清选机理及筛选分级机理，设计出了适用于大豆、红小豆、绿豆等作物清选作业的5XD-2.0型带式清选别离机,其生产率为2t/h。带式清选别离机在清选带清选过程中，首先将经过初步清选的大豆、红豆、绿豆等作物种子中杂质去除，尤其是对豆类中的碎半豆，虫蚀严重粒的去除到达了很好的清选效果，其次将清选后的大豆输送到分级机构进行分级筛选，并分别筛选出大、小两种豆粒。本设计主要用于清选分级豆类作物，设计中简述了该机的工作原理，主要的技术参数及各部件的设计。关键词：清选机；带式；分级；屡次别离AbstractAlongwiththedevelopmentofagriculturalmechanization,agriculturalseedcleaningmachinealsobecomemoremature,basedonfrictionseparationandscreeninggradingmechanism,cleaningmechanismwasstudiedanddesignedforsoy,redbean,mungbeancrops,suchascleaninghomework5XD-2.0typebeltcleaningclassifier,itsproductivityis2th.Beltcleaningclassifierintheprocessofcleaningwithcleaning,willfirstaftertheinitialcleaningofsoybean,redbean,mungbeancropssuchasseed,impurityremoval,especiallypiecesofbeans,insectdamageseriousparticleremovalachievedverygoodcleaningeffect,thesecondaftercleaningthesoybeanstotheclassifiersclassificationscreening,andscreeninglargeandsmalltwokindsofpea.Thisdesignismainlyusedforcleaninggradesoybeans,introducedinthedesignofthismachineworkingprinciple,maintechnicalparametersandthedesignoftheparts.Keywords:Qingseparator；Belt；Grade；Multipleseparation摘要IAbstractII第1章绪论11.1 谷物清选机开展及现存问题1开展谷物清选机的目的11.1.2清选机开展历程和现存的问题11.2 国内外现状21.2.1 国内现状21.2.2 国外现状31.3 本章小结3第2章清选机的根本结构42.1 清选机种类及各类型原理42.1.1 清选机种类42.1.2 各类型清选机原理42.2 带式谷物清选机52.2.1 功能52.2.2 主要技术参数72.2.3 主要计算参数72.2.4 带式清选机工作原理7第3章主要部件的设计与选取93.1 带选别离机主要参数计算93.1.1 清选带的输送能力93.1.2 清选带的宽度计算103.1.3 清选能力的计算113.1.4 清选带不打滑时的条件113.2 斗式提升机的设计123.2.1 斗式提升机的主要特点123.2.2 主要类型及结构123.2.4 提升机主要性能参数143.2.5 提升机料斗的选用153.3 螺旋输送器的设计163.3.1 主要特点及应用范围163.3.2 螺旋输送器的主要结构173.3.3 螺旋输送器的主要性能参数193.4 圆筒筛分级器的设计253.4.1 主要工作参数203.4.2 圆筒筛分级器的主要结构203.5 带式清选机的其他零部件273.5.1 清选带的选择213.5.2 分粮器的选择213.6 本章小结27第4章主要传动系统的计算314.1 电机的选择314.2 带传动的设计计算254.3 滚子链传动的设计计算284.4 本章小结32结论33参考文献3436致谢第1章绪论1.1谷物清选机开展及现存问题开展谷物清选机的目的谷物清选是谷物收获后不可缺少的重要环节,收获后的谷粒中不但包含饱满和成熟的籽粒，而且还有机械损伤、破碎和不成熟的谷粒，除此之外还包含有许多杂质如草籽、泥沙、断穗、颖壳等）无论留作物种子或其他用途，均需将收获后的谷粒进行清选才能得到满足要求的籽粒。谷粒经过清选以后，可以获得质量均匀、尺寸一致的种子，将种子清选以后再次播种；同时可以去除出小粒、破碎粒作为粮食或饲料，节约了粮食;清选后的种子均匀饱满，播种后发芽率高、长势好，一般都能增产5%1O%,还可以减少播种量20%左右；同时有利于种子的储藏、运输及机械化作业，增强种子在市场上的销售竞争力。因此，不同种类的谷物清选机对于农业结构的调整和农民收入的增加有着十分重要的作用。带式清选机特别适合圆粒种子的清选加工，适用于大豆、红小豆、绿豆等圆粒型物料的清选，其工作原理不同于风选、筛选、比重选，其最大的优点是对于豆类中的碎、半豆的清选效果极佳，一次清选精度可达99%以上，并能将清选出来的大豆进行分级，且该机具有传动平稳、噪音低、高效且性能稳定的特点，尤以加工大豆效果最理想。洁选机开展历程和现存的问题我国对粮食清选机械的研究、生产起步比拟晚，自20世纪50年代引进了首批样机。最早的清选机是手动风车、溜筛等，不但生产率低，且清选效果不佳；60年代的清选机是电动扬场机，虽提高了生产效率，但清选效果仍不理想；70年代开始了对粮食振动分选机、滚筒筛选机的研制；80年代，进入了新的开展阶段，在引进并吸收国外清选机械先进技术的根底上，研制出了具有一定先进水平的粮食清选加工机械；而进入90年代，新技术、新产品、新工艺的不断涌现，为粮食清选加工业的开展提供了良好的技术保证。清选机加工业经过半个多世纪的开展，根本形成了具有我国特色、适应我国广阔用户需要、品种规格较齐全、自行研究和生产的加工体系。比拟好的清选机产品有石家庄市绿炬种子机械厂生产的5XJC-3A种子清选机、无锡市天地自动化设备厂生产的5X-3.0风筛式种子清选机、青岛亚诺机械工程生产的5XD-3.0风筛式清选机、佳木斯联丰农业机械生产的5XF-15复式清选机、石家庄三立谷物精选机械生产的5XZC-3A种子清选机、石家庄市科星清选机械生产的5XZC-5种子清机选、河北省种业集团种子机械生产的5XZ-3种子清选机。从历年的国家监督抽查结果来看，大局部清选机产品主要性能指标均能到达企业明示执行标准的要求，根本能满足广阔用户需求。抽查中也反映出了清选机产品目前存在的差距：11）产品对物料的清选加工范围不大，大局部产品只适用于几种主要作物如：水稻、小麦、玉米、大豆等清选加工），对花卉、烟草、牧草种子、葵花种子等的清选效果不十分理想；12）产品质量与国外产品相比，在原材料质量、加工工艺、企业加工能力、加工成套设备的配套性、新技术开发应用方面都存在一定差距；13）企业的技术进步缓慢，产品与当前用户的多种需求（如：加工物料多样化、精细化等）不相适应。2012年国家监督抽查清选机，国家质检总局2013年3月10日公布了清选机的国家监督抽查结果：清选机产品抽样合格率为58.3%,产品质量水平有待进一步提高,产品平安性问题较为突出，平安防护装置不标准，整体制造、装配质量不高，产品振动大，可靠性较低。如5XZ-1.0和5XZ-2.5负压重力式清选机，由于能耗、噪音较大，振动不易平衡,操作不便，目前已逐步被淘汰。总的来说，我国现有的清选机产品普遍存在的问题：11）功能单一、适应性差；12）技术性能不稳定；13）产品零部件制造水平低、工艺设备落后，产品可靠性差；4）产品的平安性差，产品外观质量较差。因此，清选机产品不是很好的能满足我国现阶段的实际需求。1.2国内外现状1.2.1 国内现状我国的谷物清选机为了弥补自身缺乏，主要在根本结构装置上做了改良，使其向平安、利用率高、改善工作环境、降低劳动强度、提高工作效率、操作方便及智能化等方向开展。如对主要清选部件清选筛筛片、清筛机构、减振系统进行改良，对传动系统进行改良。当前的清选机有些采用双振动电机驱动，可改用两台型号规格完全相同的振动电机同步驱动。采用正压多联风机结构降低了噪音，风选效果好。采用封闭筛箱或全封闭钢架结构，以增强平安防护性。到目前为止，清选机大都采用手动控制，应逐步向自动控制系统转化。1.2.2 国外现状目前，在欧美等兴旺国家已逐渐形成多种系列化的种子清选机，其具有清选净度高、分级效果好、工艺精良、性能稳定、可靠性强、噪音相对较低等特点。除传统的机械调节外，现已开发出液压调节系统，使得操作更加灵敏。在国外比拟著名的比重式清选机生产厂家有：奥地利的HEl平共处D公司、丹麦的WESTRUP公司、德国的PETKUS公司、美国OLlVER公司、LMe公司和CRlPPEN公司。自20世纪70年代以来，谷物加工业的日渐兴起使风筛式清选机在一些兴旺国家有了较快的开展，其中在西欧、北美的一些国家，如丹麦、瑞典、奥地利、瑞士、意大禾h德国、美国等，在生产和使用方面均居领先地位。目前，制造风筛式清选机的厂家很多,其中以美国的布朗特(BLoUNT)公司、德国的勒贝尔(RoBoR)公司、丹麦的达马斯(DAMAS)公司、意大利的巴拉里尼(BALLARlNI)公司有较为悠久的历史，它们致力于生产风筛式清选机已有100多年，其产品经久耐用且性能可靠，这些公司的产品除满足国内需要外，还远销世界各地。它们在技术上各有开展，在产品也各有特点。从世界范围内看，随着生物技术和生产技术的提高，各种各样谷物的产量都在不断增加。国外的清选机正依照本国的特点，向着大型化、机电一体化、智能化、更可靠、更平安的方向开展，一些兴旺国家不断将高、精、尖技术应用到农业机械上来，也就是说农业机械正向智能化方向开展。在设备的操作方便性能方面，国外的重力式清选机都设置了仪表，能直接显示并调节数据，不停机的集中控制，使其在操作方面方便、灵敏,且更趋于智能化。1.3本章小结本章根据对谷物清选机的的现存问题，清选目的，以及开展历程，国内和国外的对于谷物清选机的开展情况等进行分析。我国现有的清选机产品普遍存在的问题：功能较为单一、适应性较差；技术性能不是很稳定；产品零部件制造水平低、工艺设备落后，产品可靠性差；产品的平安性差，产品外观质量较差。因此，清选机产品目前为止是不能满足我国现阶段的实际需求。第2章清选机的根本结构2.1 清选机种类及各类型原理2.1.1 清选机种类谷物清选机的清选种类很多，按清选原理分为常规清选法和电别离法。常规清选法是利用种子的几何尺寸、空气动力学特性及比重等物理机械特性进行清选，主要有风选、筛选、风筛选、风筛窝眼选、比重选、窝眼选、风筛比重组合选、光电选、之形板选、螺旋别离器等10余类不同种方法。电别离法是按生物学特性(种子发芽率、活力等)进行清选。把清选对象分为稻谷、大豆(5XDF1.0型)、玉米、小麦、花生、油菜15XY1.5型)、蔬菜种子、谷物种子、林木种子、牧草种子、油料种子等，而产生许多专用清选机以及多功能清选机(5XD2.0型)。现在应用广泛的清选机有风筛式清选机、比重式清选机、窝眼筒式清选机、复式清选机4大类。2
