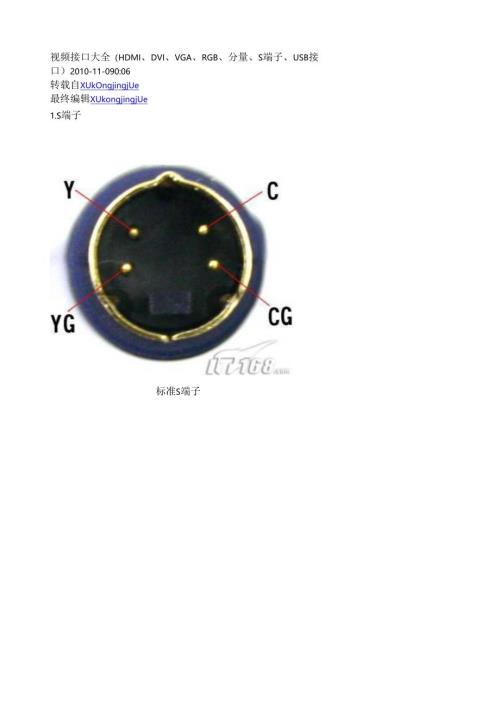

视频接口大全（HDMI、DVI、VGA、RGB、分量、S端子、USB接口）2010-11-090:06转载自XUkOngjingjUe最终编辑XUkongjingjUe1.S端子标准S端子iM*ttod2SV)doJackMMhod3ComponentVkfooJack*标准S端子连接线投影机VWeoedicts(notndudodi影碟机JQTA11T.一台*MZD010一三8tOtclureBogpi<dur4音频复合视频S端子色差常规连接示意图S端子（S-Vide0是应用最普遍的视频接口之一，是一种视频信号专用输出接口。常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号丫与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。一般DVD或VCD,TV,PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VlVo线2.VGA接口DVI接口正在取代VGA,图为DVl转VGA的转接头VGA是VideoGraPhiCSAdaPter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。VGA端子含红（R、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。VGA端子也叫D-SUb接口。VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相猬美。VGA转DVl线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。很多投影机上还有BGA输出接口，用于视频的转接输出。3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。分量视频接口通常采用YPbPr和YCbCr两种标识。分量视频接口/色差端子是在S端子的根底上，把色度（C信号里的蓝色差（b）、红色差（r分开发送，其分辨率可到达600线以上，可以输入多种等级讯号，从最根本的480i到倍频扫描的480P,甚至720P、108Oi等等。如显卡上YPbPr接口采用9针S端子（mini-DIN）然后通过色差输出线将其独立传输。3RCA转接头分量视频接口是一种高清晰数字电视专业接口（逐行色差YPbPr）,可连接高清晰数字信号机顶盒、卫星接收机、影碟机、各种高清晰显示器/电视设备。目前可以在投影机或高档影碟机等家电上看到有YUVYCbCrY/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是色差端口。图12AVGA转3RCA线Y.Pb.Pr是逐行输入/输出,Y.Cb.Cr是隔行输入/输出。分量视频接口与S端子相比，要多传输PB、PR两种信号，防止了两路色差混合解码并再次别离的过程，防止了因繁琐的传输过程所带来的图像失真，保障了色彩复原的更准确，保证了信号间互不产生干扰，所以其传输效果优于S端子。具有这个接口的投影机可以和提供这类输出的电脑、影碟机和DV等设备相连,并可连接数字电视机顶盒收看高画质的数字电视节目。4.BNC接口标准的BNC端子有别于普通15针D-SUB标准接头的特殊显示器借口，或称RGB端子、5RCA(Red/Green/Blue/H-sync/V-sync,为了方便使用，日本一些厂商将RGBHV接口的接线柱做成了色差常用的RCA/俗称“莲花头”接头，而不是RGBHV常用的BNC/螺旋锁自锁紧形式1。由RGB三原色信号及行同步、场同步五个独立信号接头组成。DVI转BNCBNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。BNC接头可以隔绝视频输入信号，使信号相互间干扰减少且信号频宽较普通D-SUB大，可到达最正确信号响应效果。可将数字信号传送至150/30OM以上，模拟可传送300M以上。通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出等领域，投影机上也很常见。5RCA线缆VGA转5RCA线，可用于投影机没有标配VGA/DVI接口标配HDMI）等场合5.标准视频输入接口（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，防止了因为音/视频混合干扰而导致的图像质量下降。但由于AV接口传输的仍是一种亮度/色度1Y/C）混合的视频信号，仍需显示设备对其进行亮/色别离和色度解码才能成像，这种先混合再别离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机上的相应接口连接起来即可。不要小瞧了RCA,其也有做工不错的高档货6.DVI接口DVI-DDVI转HDMI线DVI转色差接头DVI全称为DigitaIVisualInterfaceo目前的DVI接口有两种,一为DVl-D（Digital,所谓纯数字）接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空，其不兼容模拟信号。一为DVlTUnteface,通用接口可通过转接头兼容VGA信号）接口，可同时兼容模拟（其可以通过一个DVl-I转VGA转接头实现模拟信号的输出）和数字信号，目前多数显卡、液晶显示器、投影机皆采用这种接口。DVI转VGA两种DVI接口的显卡接口相互之间不能直接连接使用。如果播放设备采用的是DVbD接口，而投影机是DVI-I接口，那么还需要另配一个DVI-D转DVI-I的转接头或转接线才能正常连接。DVl传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字一模拟一数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVl进行数据传输，信号没有衰减，色彩更纯洁，更逼真，更能满足高清信号传输的需求。DVI-I和DVI-D之间连接也需要转接线/转接头7.HDMIHDMI的英文全称是“HighDefinitionMultimedia,中文的意思是高清晰度多媒体接口。HDMl连接器共有两种，即19针的A类连接器和29针的B类连接器。B类的外形尺寸稍大，支持双连接配置，可将最大传输速率提高一倍。使用这两类连接器可以分别获得165MHz及330MHz的像素时钟频率。HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。HDMI在针脚上和DVI兼容,只是采用了不同的封装。与DVl相比,HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。HDMl支持5Gbps的数据传输率，最远可传输15米，足以应付一个108OP的视频和一个8声道的音频信号。而因为一个1080P的视频和一个8声道的音频信号需求少于4GBs,因此HDMI还有余量。这允许它可以用一个电缆分别连接DVD播放器,接收器和PRR。此外HDMI支持EDID,DDC2B,因此具有HDMl的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最适宜的视频/音频格式。HDMItoDVI-D转接头HDMItoDVI-D转接线应用HDMl的好处是只需要一条HDMl线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。对消费者而言，HDMl技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。随着电视的分辨率逐步提升,高清电视越来越普及,HDMI接口主要就是用于传输高质量、无损耗的数字音视频信号到高清电视，最高带宽到达5Gbps0美国FCe规定2005年7月1日起，所有数字电视周边产品都必须内建HDMl或DVI。8.其它接口RS232CRS232C（串口）是一个通讯接口，可以用于仪器的二次开发，不过在单机工作的时候没有什么用处。RS232C端口被用于将计算机信号输入控制投影机。RJ45接口RJ45是通过双绞线网线/水晶头互联的RJ45是网络设备的标准接口，指的是由IEC603-7标准化，使用由国际性的接插件标准定义的8个位置（4或8针的模块化插孔或者插头。投影机通过该接口可以和各种电脑设备进行互联或资源共享。音频输入接口3.5三音频接口转2RCA,可用于和电脑等设备的音频连接音频输入接口又叫AV接口或2RCA接口，可将计算机、录像机、影碟机等的音频信号输入进来，用自带扬声器播放。RCA音频端子一般成对地用不同颜色标注：右声道用红色（或者用字母“R”表示“右”）；左声道用黑色或白色。有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。USB接口USB延长线USB的英文缩写是UniVerSaISerialBus,翻译成中文就是“通用串行总线”，也称通用串联接口。其很常见，限于篇幅，就不多介绍了。VGA:显卡所处理的信息最终都要输出到显示器上，显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。CRT显示器因为设计制造上的原因，只能接受模拟信号输入，这就需要显卡能输入模拟信号。VGA接口就是显卡上输出模拟信号的接口，VGA（VideoGraphicsArrayj接口，也叫D-SUb接口。虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接,计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器,信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D模拟/数字）转换器，将模拟信号转变为数字信号。在经过D/A和A/D2次
